Параметры:

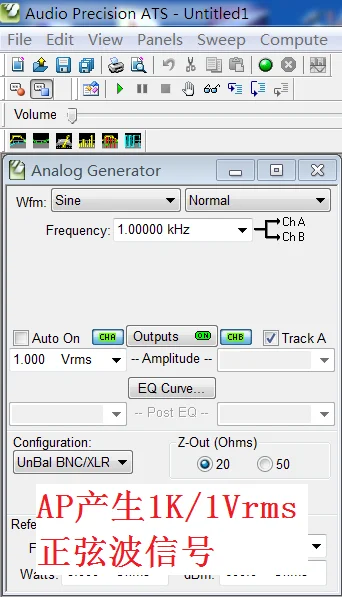

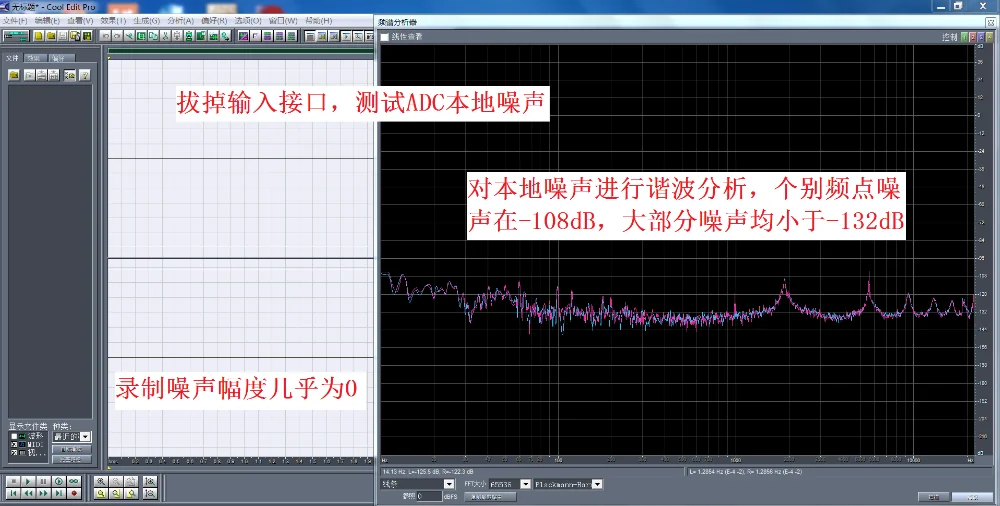

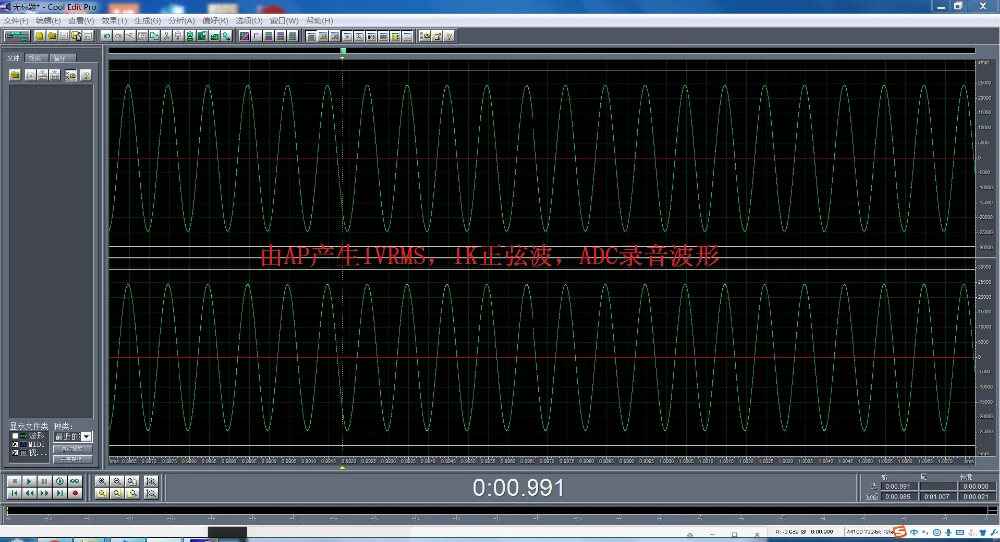

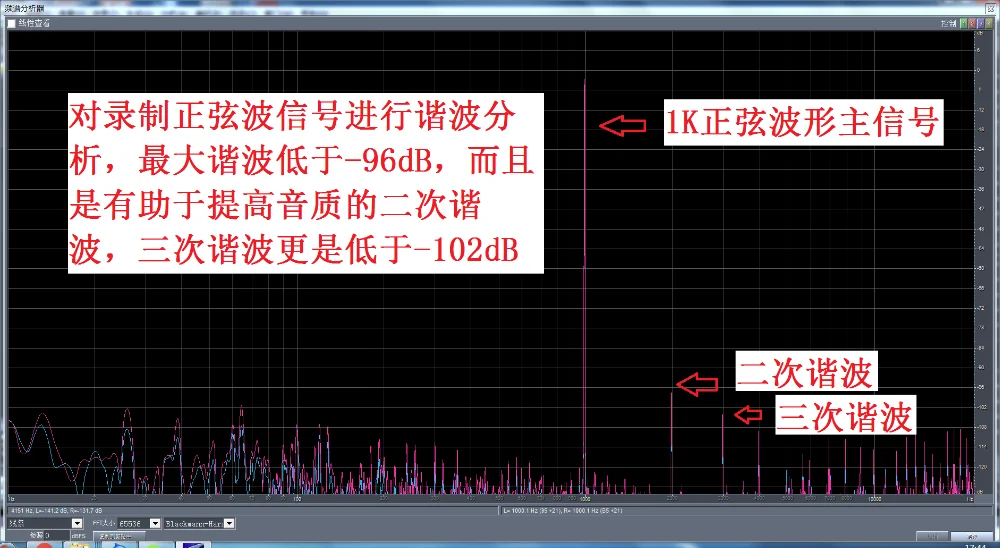

1. Используя чип CS5341, поддерживающий абсолютную поддержку 192K/24 бит, руководство имеет номинальное отношение сигнал/шум в 105 дБ, и фактическое измерение показано на рисунке ниже;
2. Используйте 5 источников питания, перенапряжения, перегрузки по току и защиты от короткого замыкания;
3. На входной стадии используется операционный усилитель LME49721, который намного лучше, чем непосредственно вводить сигналы ADC без операционного усилителя;
4. Используйте чиповые индукторы для построения схемы фильтра π типа, что значительно снижает шум источника питания;
5. Добавьте трубку регулятора напряжения к входному порту ADC для предотвращения перегрузки входного сигнала;
6. Хотя монтажная плата небольшая, 7 танталовых конденсаторов по-прежнему вставляются для обеспечения эффекта фильтрации;
7. IIS поддерживает режим IIS и режим LJ, режим slave поддерживается по умолчанию, и большинство часов IIS обеспечивается интерфейсом USB;
8. Максимальный вход-2VRms, совместим с мобильными телефонами, сериалами, cd-плеерами и т. д., и вход может быть настроен, максимум-10Vrms
9. Выход модуля ES9023, максимальный выход 2Vrms, искажение 0.006%,
10. Поддержка входного микрофона и регулируемое увеличение!
Количество:
1 шт.
