Hifi HV2 SE DIY класс A усилитель для наушниковкомплектPcb база на ...
0 Отзывов
0 Заказов
459,10₽
Примечание:

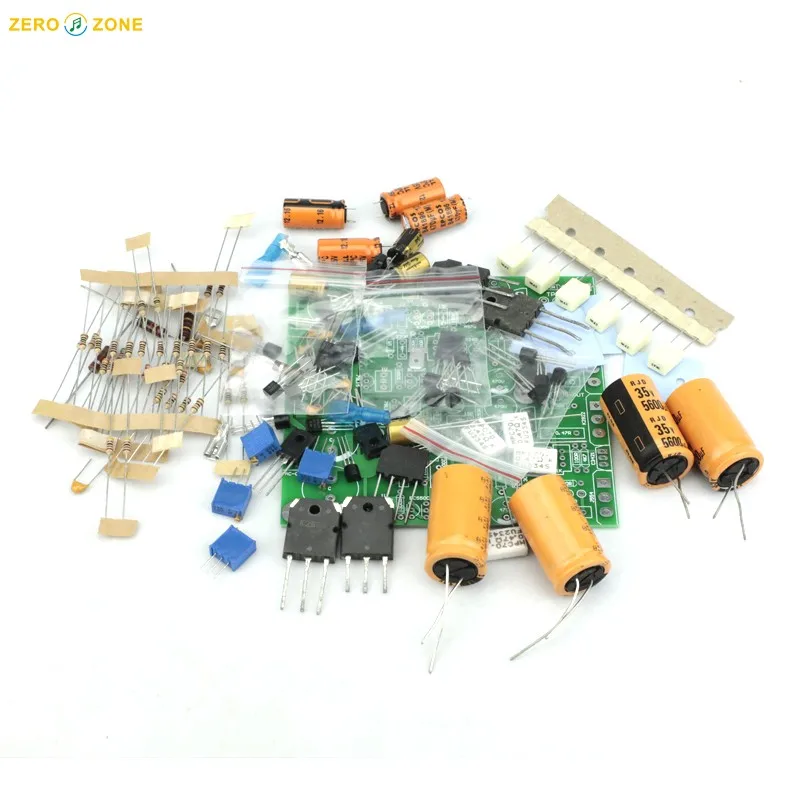

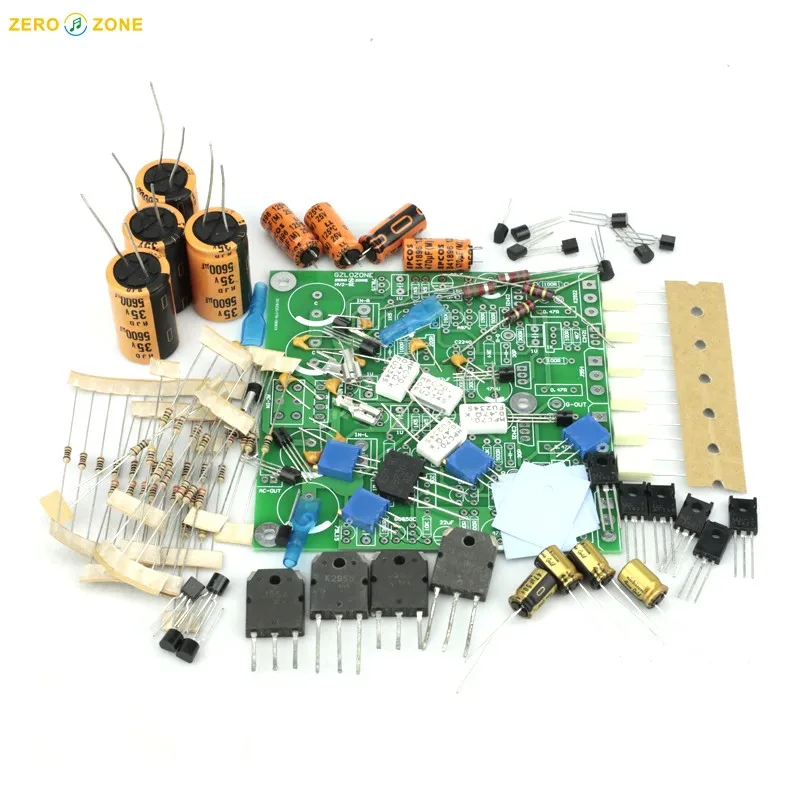

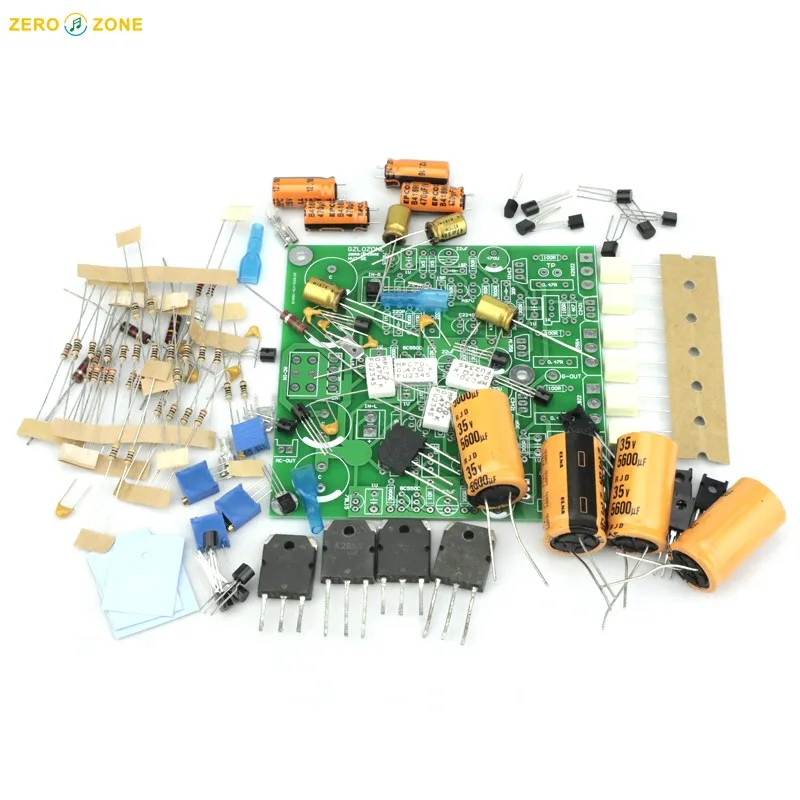

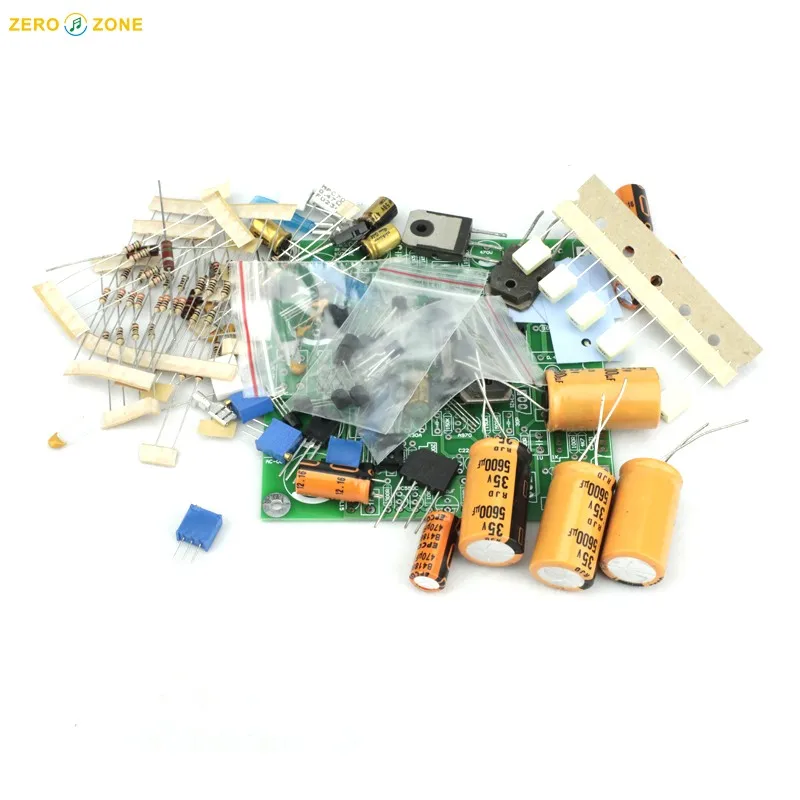

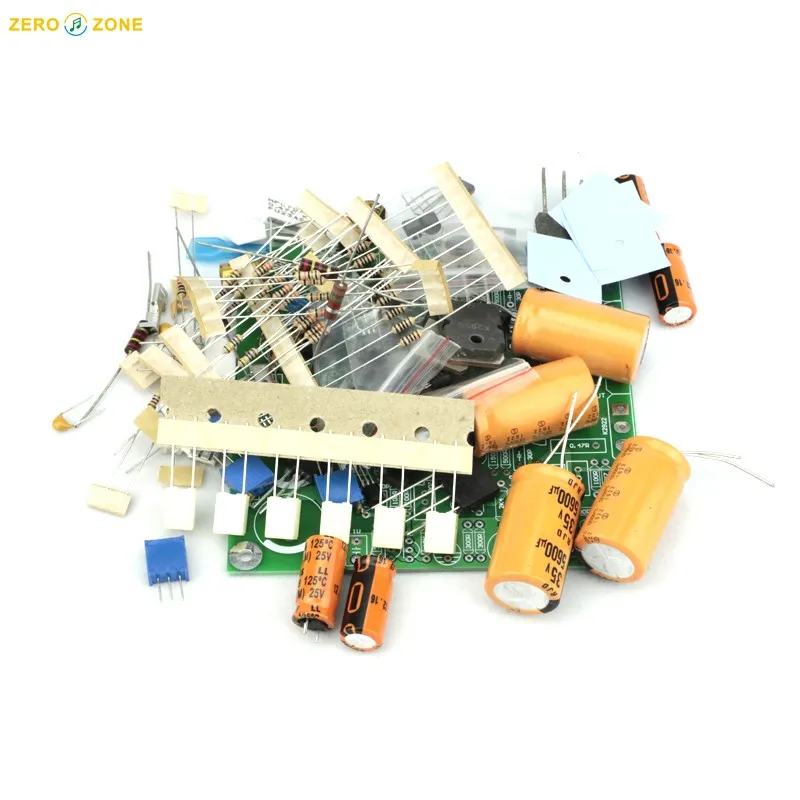

1. Это 1 Набор наборов DIY. Вы должны припаять его самостоятельно.
2. Без потенциометра и разъема для наушников.
Технические характеристики HV2 SE:
Миниатюрность:
1. Уменьшить оригинальный супер-большой PCB до тока 10*10 см, чтобы удовлетворить различные типы шасси
Модифицированная форма двойного одиночного независимого источника питания, модифицированная для двойного канала обмена одной коровой и одним мостом для фильтрации и стабилизации питания отдельно, снижая затраты на ввод
2. Измените режим электронной фильтрации оригинальной машины на три регулятора напряжения, чтобы поставить питание на этап ввода и этап усиления напряжения, а коэффициент пульсации ниже.
3. Оптимизируйте источник постоянного тока первого уровня, оптимизируйте Регулируемый однотрубный источник постоянного тока JFET как двухконтурный источник постоянного тока, ток устанавливается на 1 1 мА на трубу, что соответствует оригинальной машине, уменьшая шаги отладки
4. Отменить Соединительный конденсатор входной части, прикрепленной к оригинальной машине, и сохранить чистый прямой ввод пары. Для сравнения, чистый прямой вход для пары имеет самое прямое качество звука и меньшее окрашивание звука.
5. Поддерживайте оригинальные характеристики, используйте AB резисторы из углеродистой пленки для ввода сигнала и отзывы
6. Уровень вождения изменен на C3421-A1358 с более высоким током в той же двери
7. Удаление чрезвычайно сложных схем защиты, плееры могут выбрать добавить или не добавить комплекты защиты.
Параметры:
Размер печатной платы: 100*100*1,6 мм
Рекомендуемое Входное напряжение: AC15-0-15, не менее 30 ВА, рекомендуется R-CORE.
Ввод в эксплуатацию: ток последней трубы составляет 100 мА
Настройте 1K регулируемый резистор, чтобы сделать напряжение в точке TP 47 мВ
Регулировка 100R Регулируемое сопротивление, чтобы сделать среднее напряжение бесконечно подключенным к OMV
