Преамп американского Элвиса SL-1, упрощенная версия 6N1 + 6N2 + 6N11, монтажная плата преампа мочевого пузыря, код платы ------- JCDQ26P
Предварительно сценическая схема JCDQ26P имитирует классическую американскую вакуумную трубку, предварительно сценическую Подпись CAT SL-1.
Притяжение кошачьей SL-1 заключается в том, что она может поддерживать красивое и богатое качество звука вакуумной трубки, обеспечивая Уникальный контроль и низкую частоту кристаллической машины. Ведущий Американский аудио журнал STEREOPHILE выбрал CAT SL-1 в качестве оборудования года в 1993 году. Вы можете себе представить его мощность.
На линии CAT используются три различных типа вакуумных трубок, в общей сложности используются 4 двойные триоды. На первом этапе используется 12AU7, в зависимости от более высокой частоты полосы пропускания, сладкий тон. Второй этап еще более блестящий, используя трубку с высоким усилением 12AX7 для SRPP, создавая чрезвычайно широкую полосу пропускания и непревзойденную динамику для всей линии. Наконец, 6DJ8 используется для вывода, чтобы получить очень низкое выходное сопротивление и движущую силу, которая может использоваться с различными пост-этапами без соответствующих проблем.

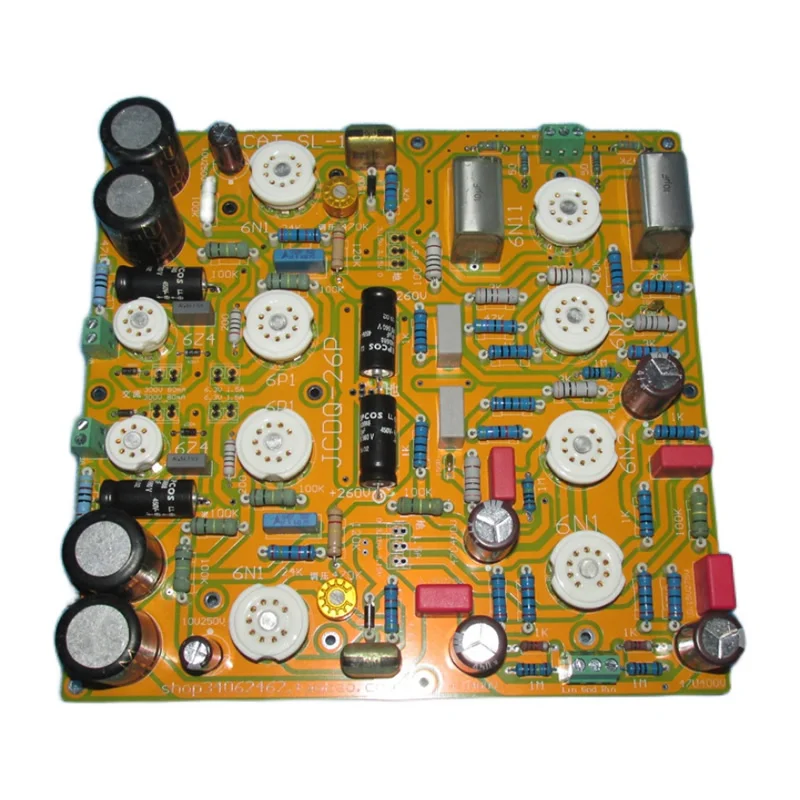

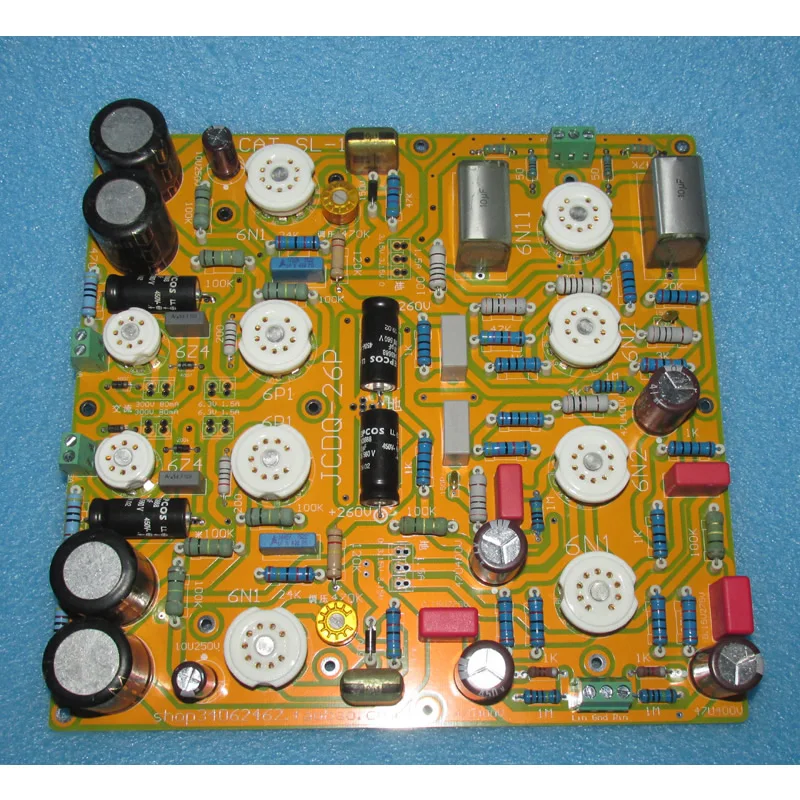

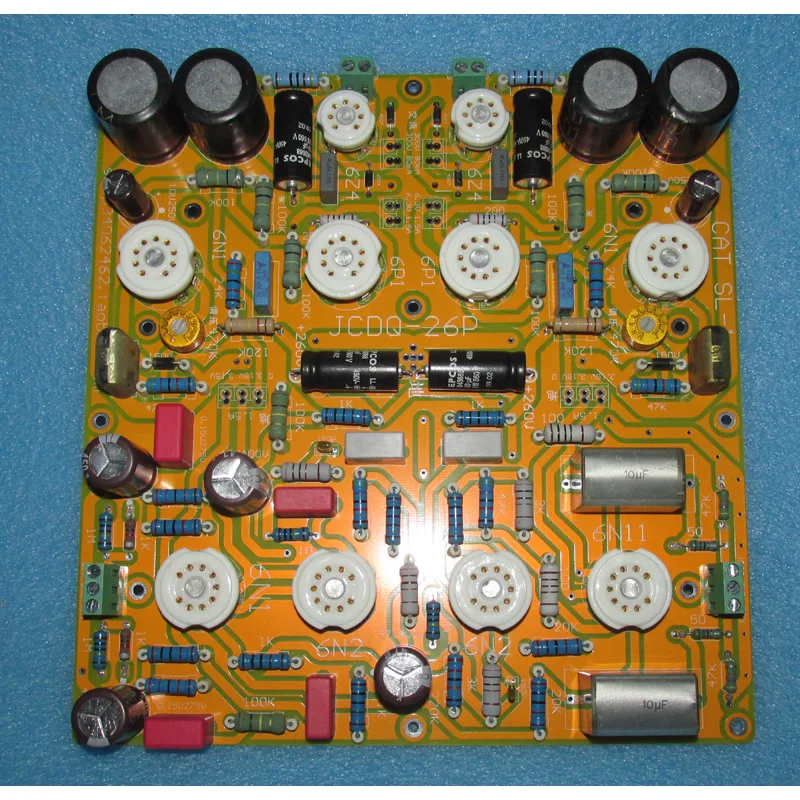

Плата PCB JCDQ26P, как показано ниже

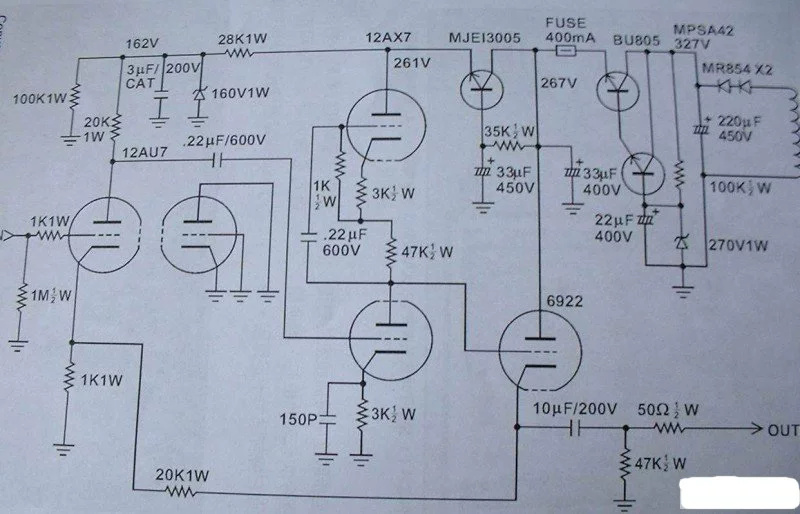

Схема выглядит следующим образом, что отличается от части блока питания платы PCB.
Эти три желчеобразных канала, 6N1, 6N2 и 6N11, предназначены для аудио трубок. Никто не знает о трубных усилителях. Они широко используются в аудио усилителях и являются вечнозелеными деревьями в электронных трубах. До сих пор они использовались в индустрии трубных усилителей.
Недавно импортированные трубы 12AU7, 12AX7 и 6DJ8 стоят дороже, и шесть будут стоить более тысячи юаней. Использование отечественного производства 6N1, 6N2 и 6N11 для замены импортных электронных трубок имеет другой эффект.
6N1 и 6N11 являются средними μ трубами, а 6N2-высокими μ трубами. Поток усиления/экрана отличается, например, разница между 12AU7 и 12AX7 или разница между 6N8P и 6N9P.
6N1, 6N11 и 6N2 существуют в большом количестве, дешевые и хорошего качества звуковые трубки. Используя его, чтобы сделать цепь Элвиса, его голос полностью возрождается, так же, как сестра Фэн изменилась или вентилятор бинбинг.
6Z4 трубка и транзистор смешанного выпрямления, 6P1 регулятор напряжения трубки, 6N1 трубка образец регулятора напряжения цепи, двойной моно симметричный дизайн. Замена 12AU7 трубки оригинальной цепи с 6N1 трубкой, замена 12AX7 трубки с 6N2 трубкой, замена 6DJ8 трубки с 6N11 трубкой, DC 260V высоковольтный стабилизированный источник питания, 10 трубок переменного тока питания.
Изысканная FR4 Двухсторонняя доска из стекловолокна, Высококачественная печатная плата, 2 мм Толстая доска не легко деформируется. Толстая медная фольга имеет сильную возможность перегрузки по току. Размер платы: 213 × 205 мм.
Из-за проводки печатной платы и обмотки трансформатора и источника питания нити были приняты некоторые технические меры. Хотя все нити переменного тока питаются, гул слаб, а уши близки к конусу динамика.
Все 10 электронных трубных нитей поставляются с мощностью переменного тока. Взглянув на других торговцев Taobao, кажется, что они этого не сделали, потому что звук общения не может быть решен.
Источник питания переменного тока лампового усилителя отличается от источника питания постоянного тока, а источник питания переменного тока нити является более гибким.
6,3 V нити напряжение изменяется от 0V до 6,3 V в течение 1 секунды, и затем от 6,3 V до 0V, и изменения 50 раз. Изменения в тембре, вызванные ушами, легко услышать. Принцип хорошего звука такой же, как во время игры в erhu или скрипки. Эффект вибрато, полученный путем натирания пальцев, аналогичен.
Левый и правый каналы имеют высоковольтное независимое регулирование напряжения. Трансформатор питается от шести групп независимых нитей. Бренды, такие как Siemens German y, Italy "Kendeil" Kendall, имеют лихорадку, электролиз, японскую химическую промышленность, рубин, Западно-немецкие Weimacapacitors, Западно-немецкие конденсаторы EPCOS, шведские RIFA конденсаторы и другие бренды образуют мощный источник питания, усиливающая цепь, и металлическая пленка сопротивление имеет более чем достаточную мощность. Сумма. DINKLE Fujitec высококачественный терминал, Высококачественная Позолоченная серебряная керамическая розетка.
По цене менее трехсот юаней, эта линия близка к текущей внутренней электронной трубке с превосходными материалами и ведущими производственными концепциями.
JCDQ26P готовая доска оснащена 255 юаней/кусок электронной трубки и 10 внутренних электронных трубок. Два 6Z4, два 6P1, три 6N1, два 6N2 и один 6N11.
Дружеское напоминание: некоторые из компонентов сопротивления и емкости на печатной плате являются продуктами второй руки. Компоненты на готовой доске отличаются из-за различных партий сборки. Некоторые компоненты используют фирменные модели и спецификации. Параметры компонентов на доске должны превалировать.!

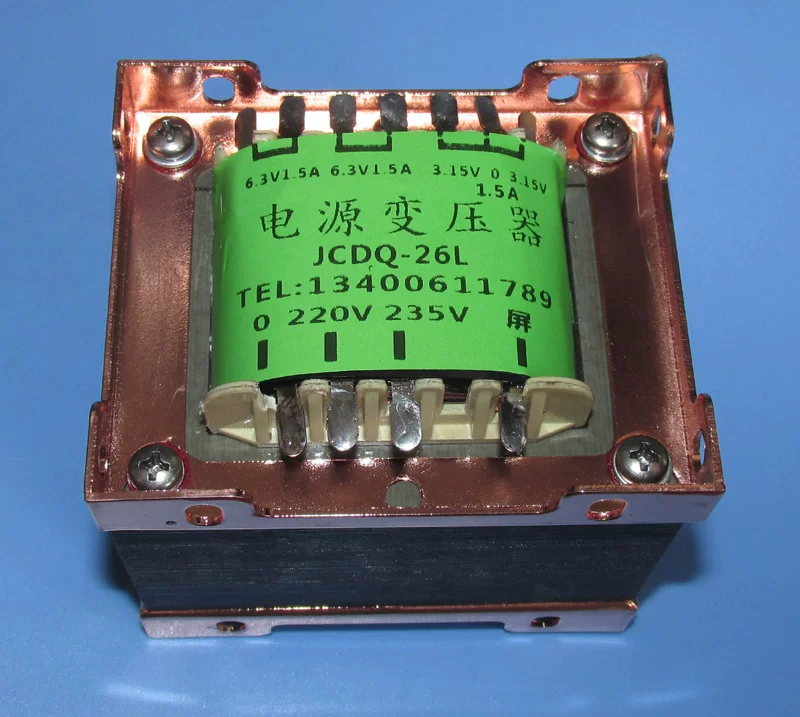

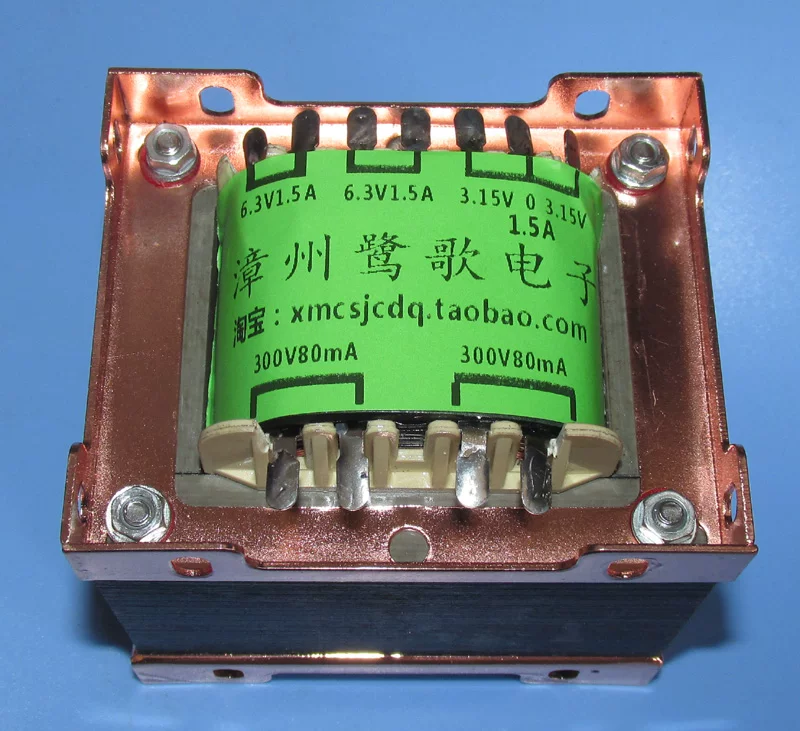

Подобранных с вакуумными трубками машина использует 105 Вт силовой трансформатор, 300V двойной высокого напряжения, шесть групп 6,3 накаливания V напряжение, EI86X45 спецификации трансформатор кодовое название JCDQ26L
105 Вт высококачественный многоцелевой силовой трансформатор: он может быть использован в предступенчатой линии Hetian Maodan, а двойной высоковольтный праздник подходит для большинства выпрямителей.
EI 86X45 core, Z11 core, фиксируется британским зажимом Red Bull, размер сердечника трансформатора: 88mmX75mmX75mm.
Входной AC 0-220V-235V основной и вторичный экранирующий конец
Выходное Высокое напряжение: 300 в 80 мА, 800 в 80 мА, две группы из четырех линий
Выходная нить: 6,3 В 1.5A, 6,3 В 1.5A, 6,3 В 1.5A, 6,3 В 1.5A, 3,15 В ~ 0 ~ 3,15 в 1.5A, 3,15 В ~ 0 ~ 3,15 в 1.5A
Он весит около 2,23 кг и гарантируется в течение одного года при нормальном использовании.
