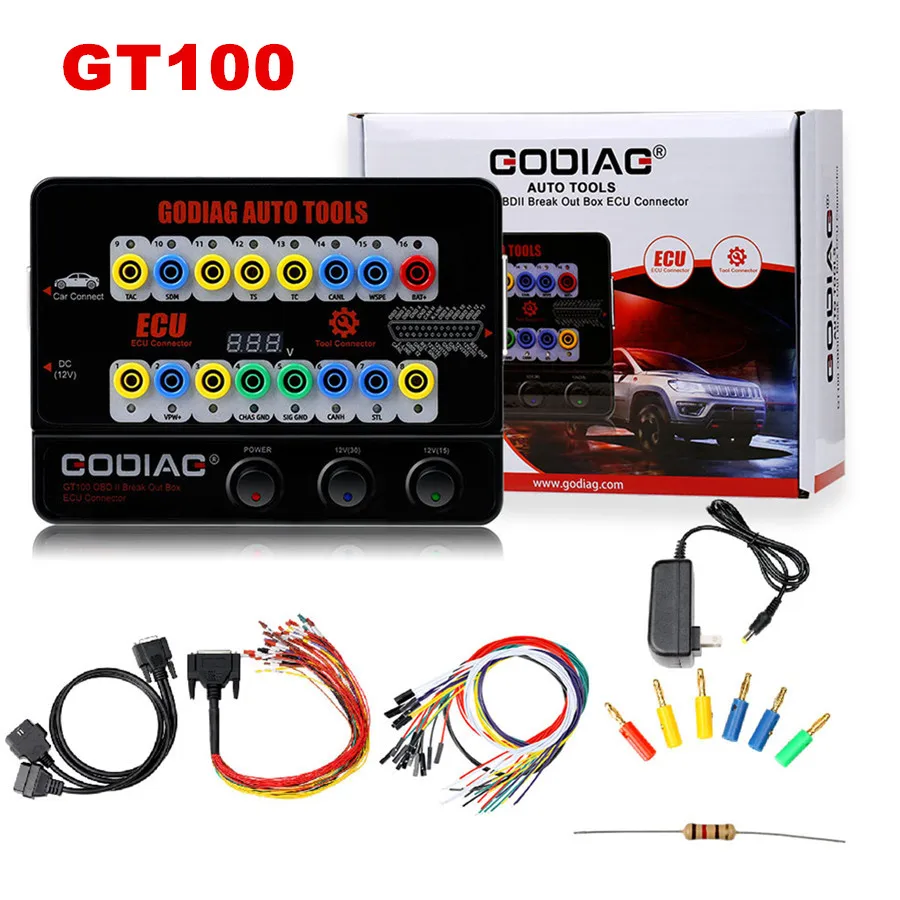

Автомобильный инструмент GT100 OBDII, разрывная коробка, мощный разъем ECU, преобразователь OBD1 в стандартный интерфейс OBD2

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

1. Протокол OBDII детектор и обнаружение связи1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)

3. Удлинительное соединение штепсельной вилки банана:Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

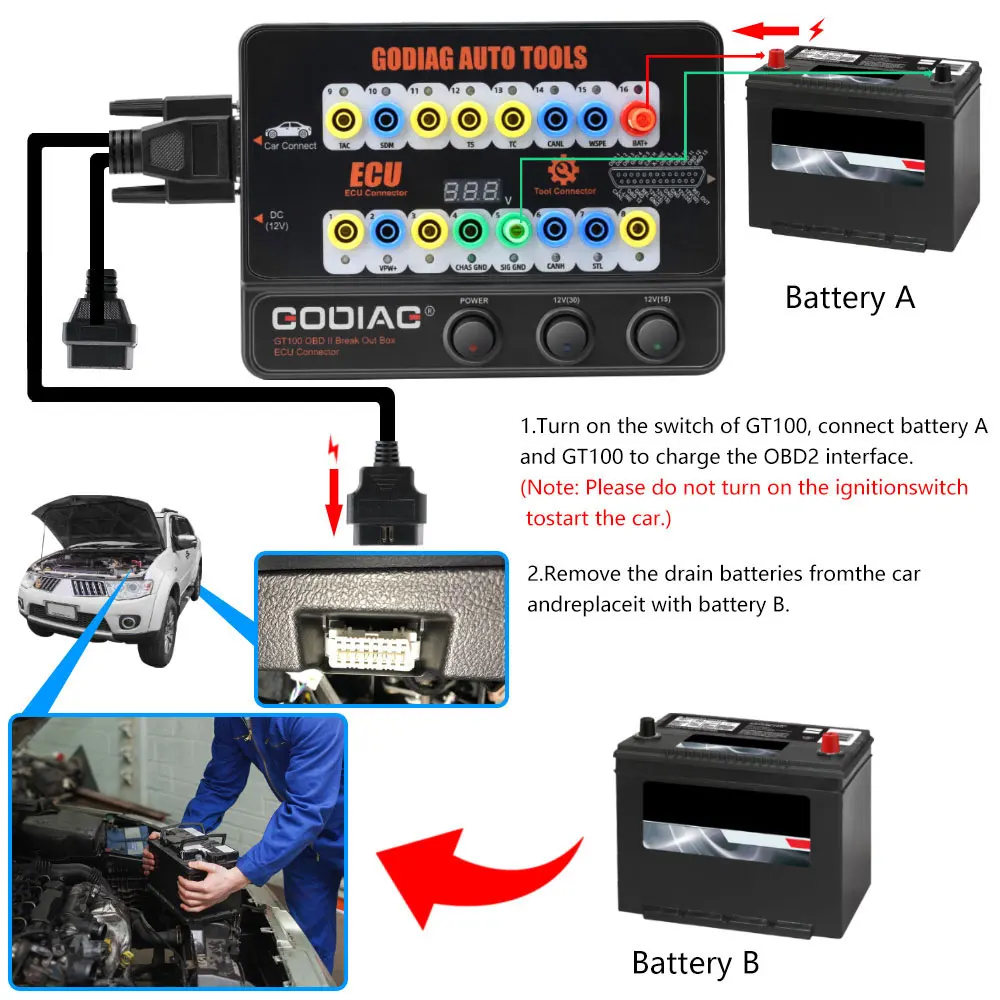

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.

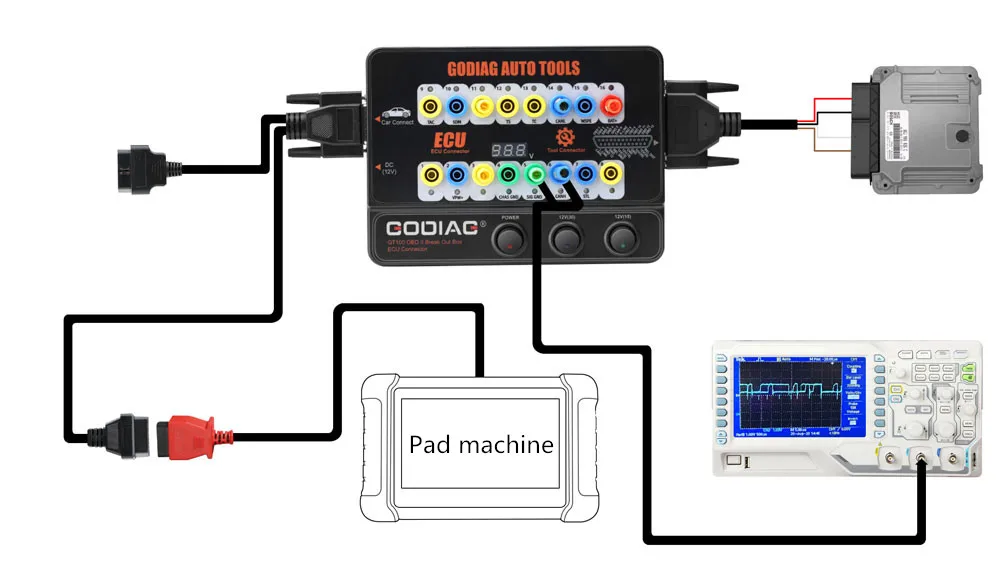

8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)Схема подключения оборудования:

Параметры Godiag GT100

Товар

Параметры

Диагностический порт

OBDII

Рабочее напряжение

DC 9V-24V

Работа и мощность

0,5-0,6 Вт

Адаптер питания

Входной AC100v-240v, выход DC12V 1A

Диапазон рабочих температур

От-20 до 70 °C (от-4 до 158 °F)

Диапазон температуры хранения

От-40 до 85 °C (от-40 до 185 °F)

Размеры

L: 23 см, W:18 см, H:7 см
