ADS1293 включает в себя все функции, которые обычно требуются в портативных, маломощных медицинских, спортивных и фитнес-ЭКГ-приложениях. 3 цифровых электрокардиограммовых канала с высоким разрешением (ЭКГ) с синхронизированным выходным током. Каждый канал может быть установлен для определенной частоты образцов и полосы пропускания, что позволяет пользователям оптимизировать свою конфигурацию для производительности и энергопотребления. Все входные контакты содержат фильтр электромагнитных помех (EMI), и входной канал может быть выбран с помощью гибкого переключателя маршрутизации. Обнаружение отключения свинца переменного и постоянного тока, правый Привод ноги и генерация контрольного терминала Wilson/Goldberger без необходимости повторного подключения внешних проводов, штырь ALARMB для диагностики прерывания, контроль напряжения батареи, встроенный осциллятор и справочная информация, гибкое выключение питания и режим ожидания.
Параметры:
Аналоговый источник питания напряжение: 2,7 V ~ 5,5 V
Температура рабочей среды: -20 °C ~ 85 °C
Низкая потребеление энергии: 0,3 МВт на канал
Входной шум: 7 μVpp (полоса пропускания 40 Гц)
Ток входного смещения: 175pA
Скорость передачи данных: до 25,6 ksps
Диапазон дифференциального входного напряжения: ± 400мв
Цифровой Вход Выход (I/O) поставить Напряжение: 1,65 V до 3,6 V

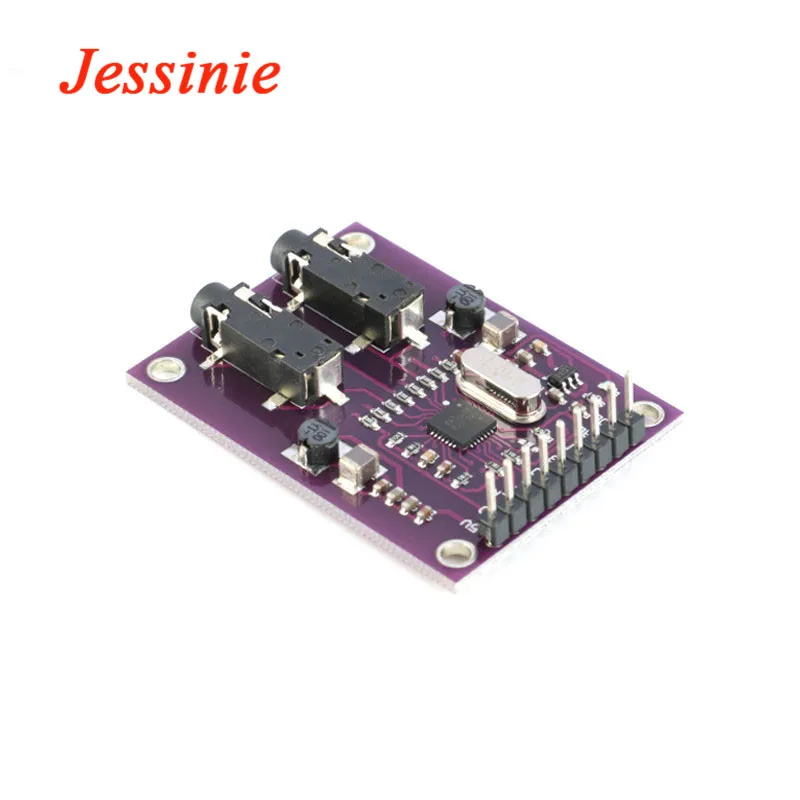

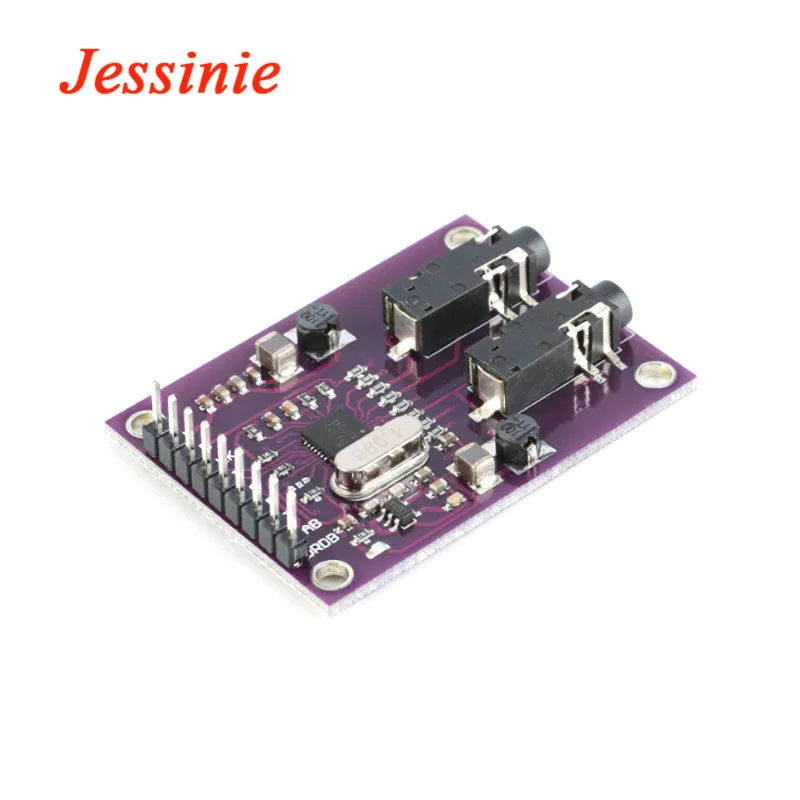

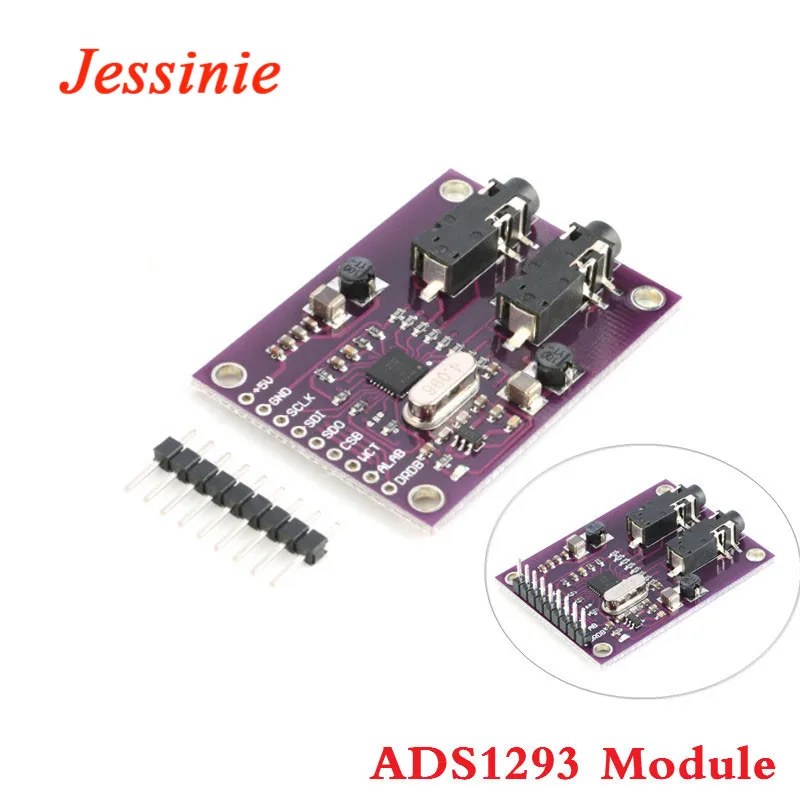

Размер модуля 46,7 мм * 34,1 мм * 6,7 с 4 M3 монтажными отверстиями
Примечание:

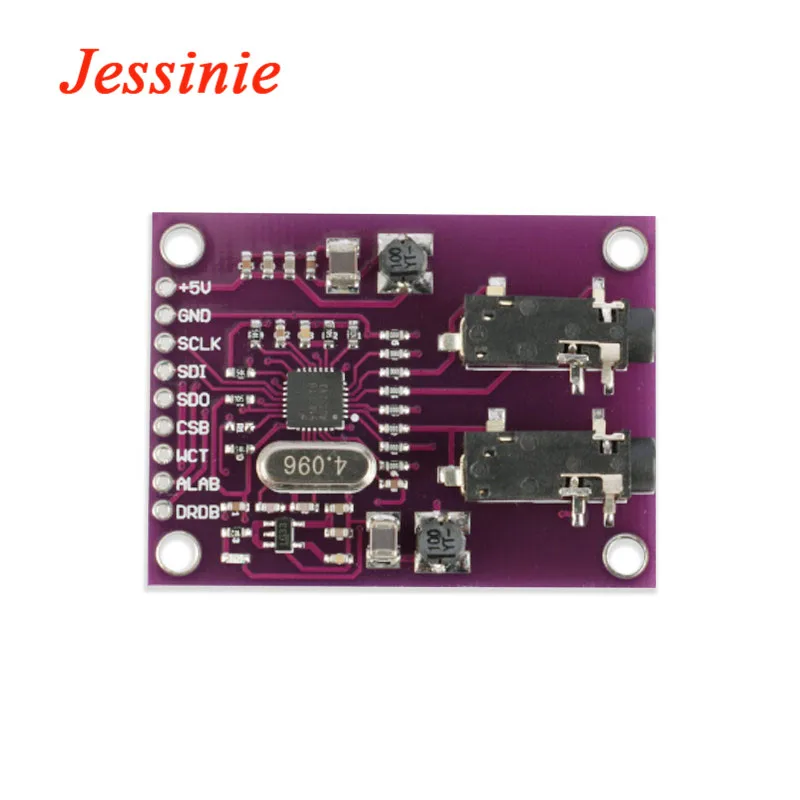

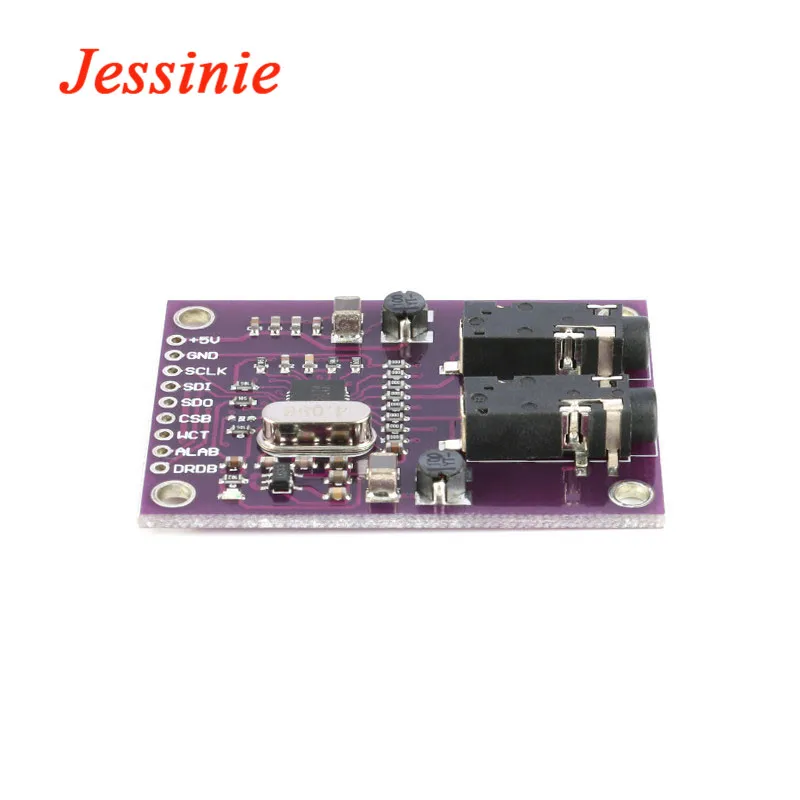

DRDYB: вывод данных готов
Будильник: Синхронный вывод ошибки используется для прерывания контроллера
