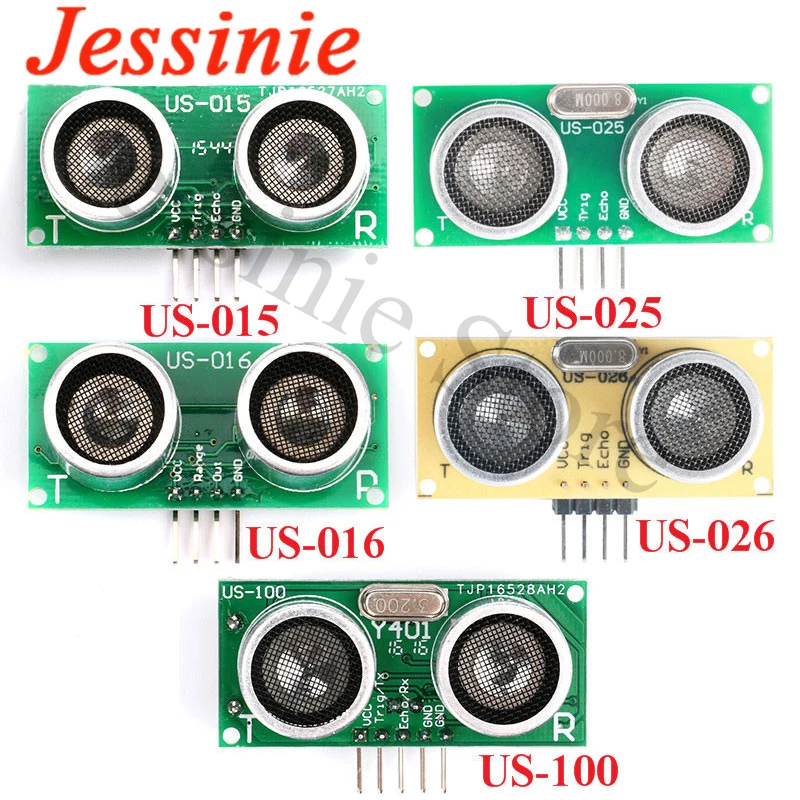

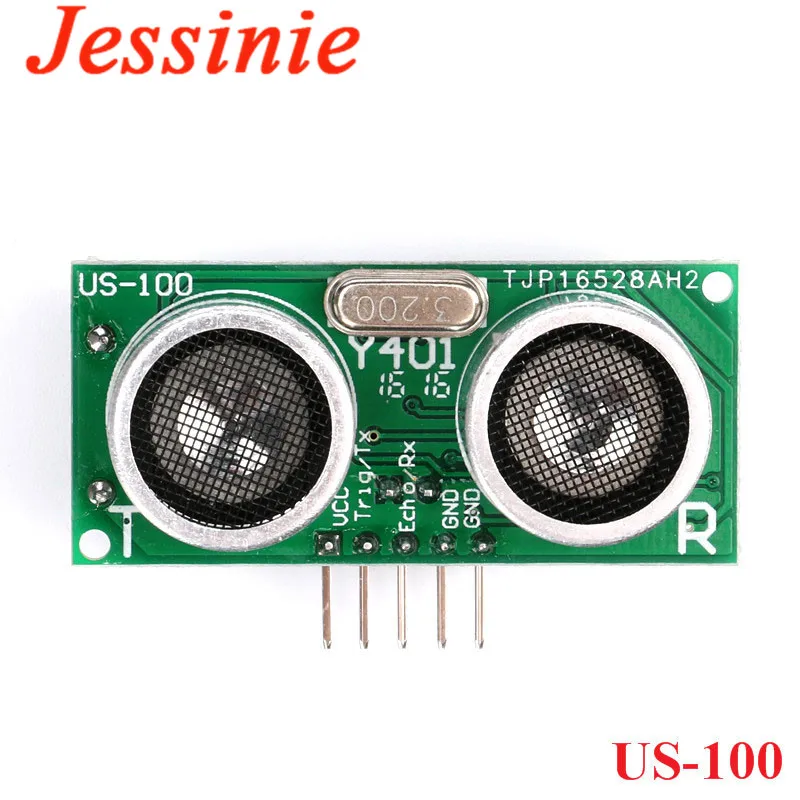

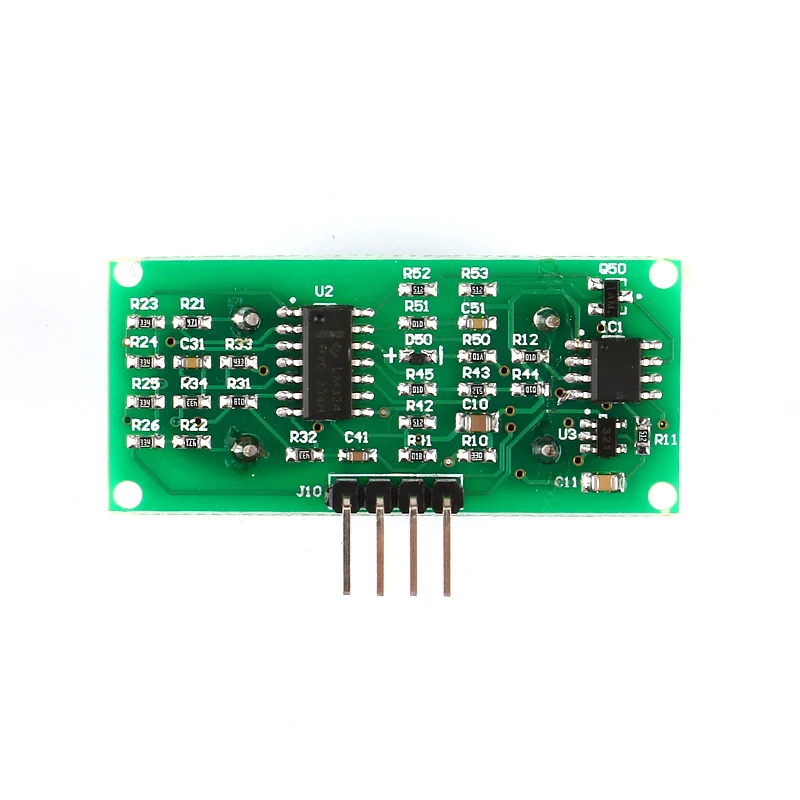

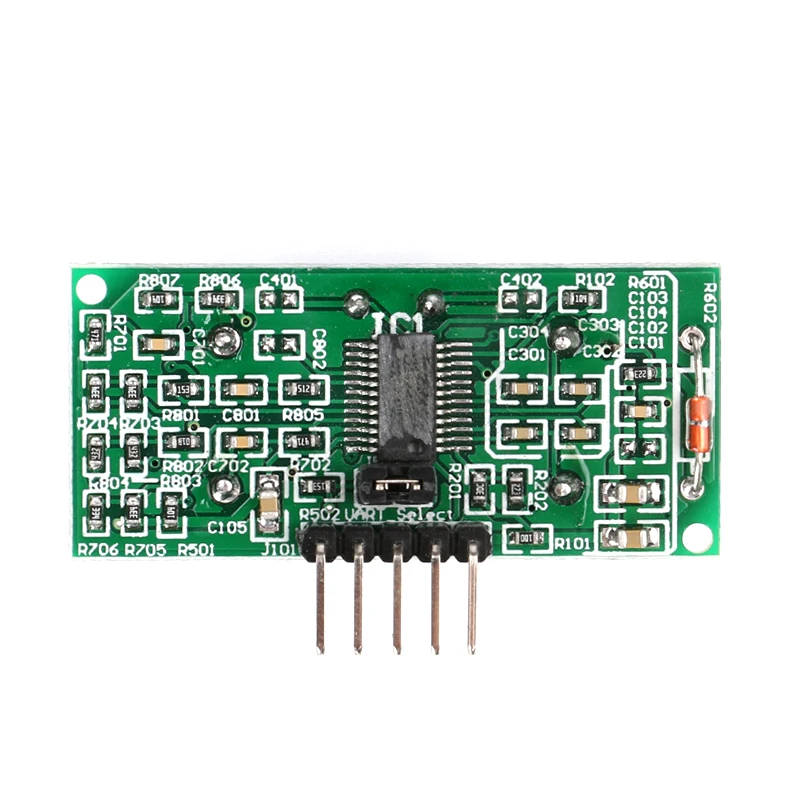

US-100
Параметры продукта:
Продукт: Ультразвуковой модуль US-100
Рабочее напряжение: DC 2,4 V ~ 5,5 V
Ток покоя: 2 мА
Рабочая температура: -20 ~ + 70 градусов
Метод вывода: уровень или UART (выбор крышки перемычки)
Угол срабатывания: менее 15 градусов
Расстояние обнаружения: 2-450 см
Точность обнаружения: 0,3 см + 1%
Конфигурация последовательного порта в режиме UART: скорость передачи данных 9600, старт бит, один стоп бит, 8 бит данных, отсутствие паритета, отсутствие контроля потока.

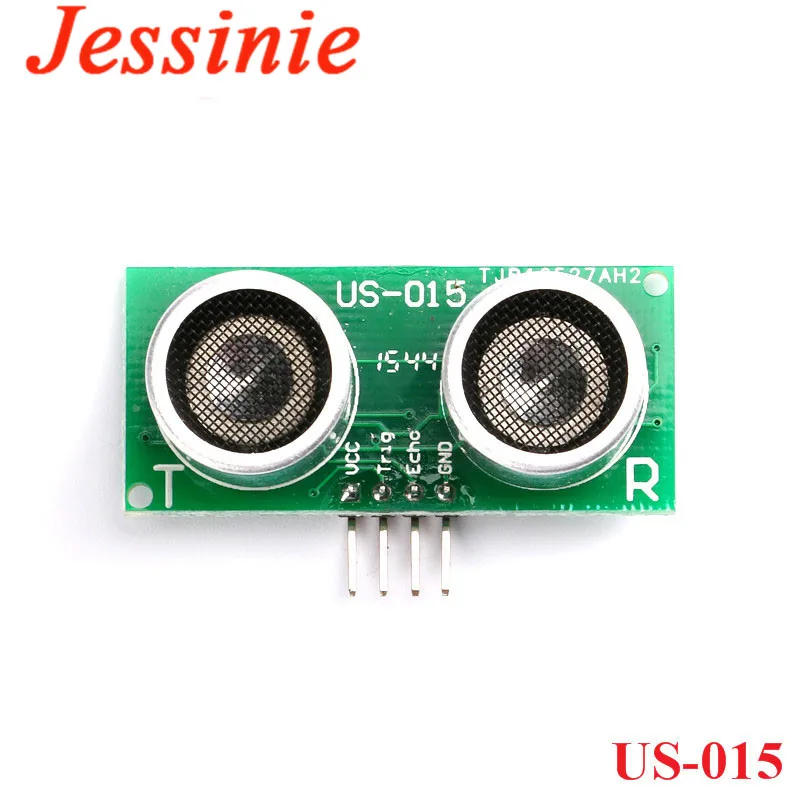

US-015
Описание:
US-015 Ультразвуковой модуль класса 2 см до 400 см Бесконтактная функция, напряжение питания 5 В, рабочий ток 2 мА, поддержка режима связи GPIO.
Особенности:
Рабочее напряжение: DC5V
Рабочий ток: 2 мА
Рабочая температура: 0-70 Цельсия
Выход: GPIO
Угол индукции: < 15 градусов
Диапазон обнаружения: от 2 см до 400 см
Точность: 0,3 см + 1%

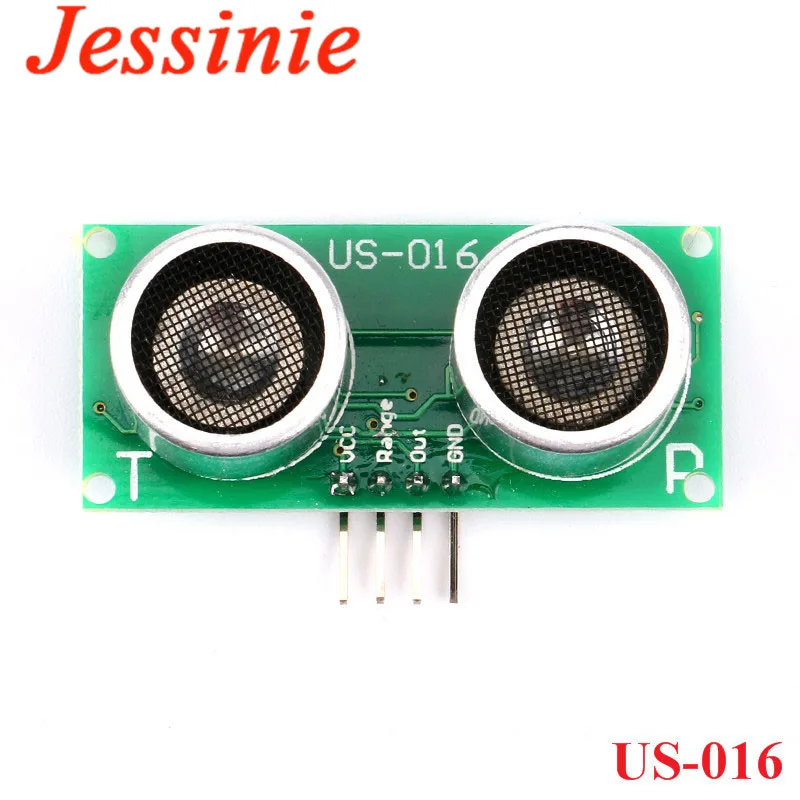

US-016
Описание товара:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 3,8 мА
Рабочая температура: от 0 до + 70 градусов
Аналоговое Выходное напряжение: (0 ~ Vcc)
Угол индукции: менее 15 градусов
Диапазон обнаружения: 2-300 см
Точность обнаружения: 0,3 см + 1%
Разрешение: 1 мм

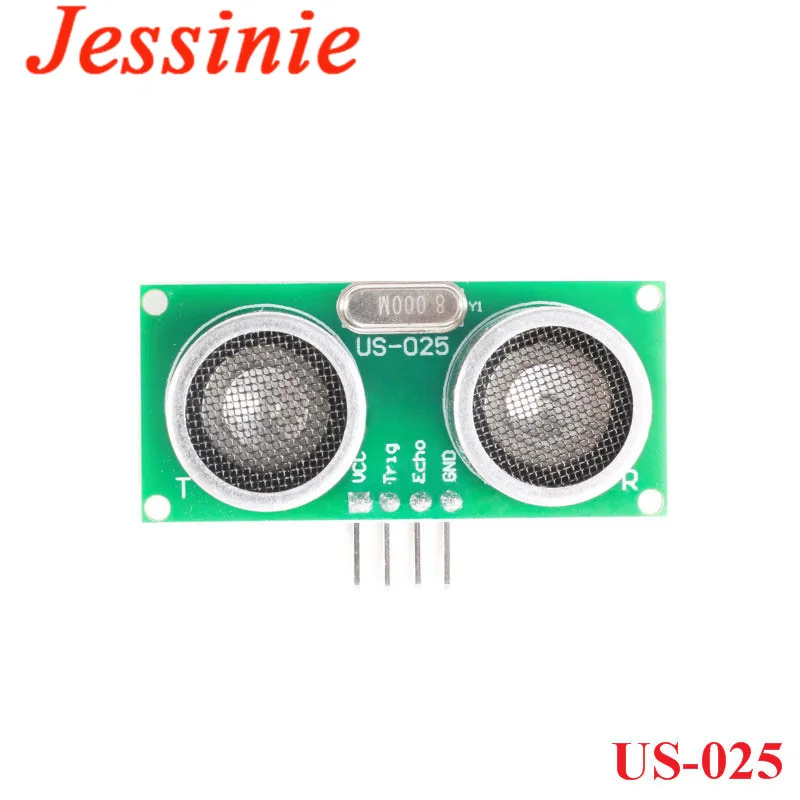

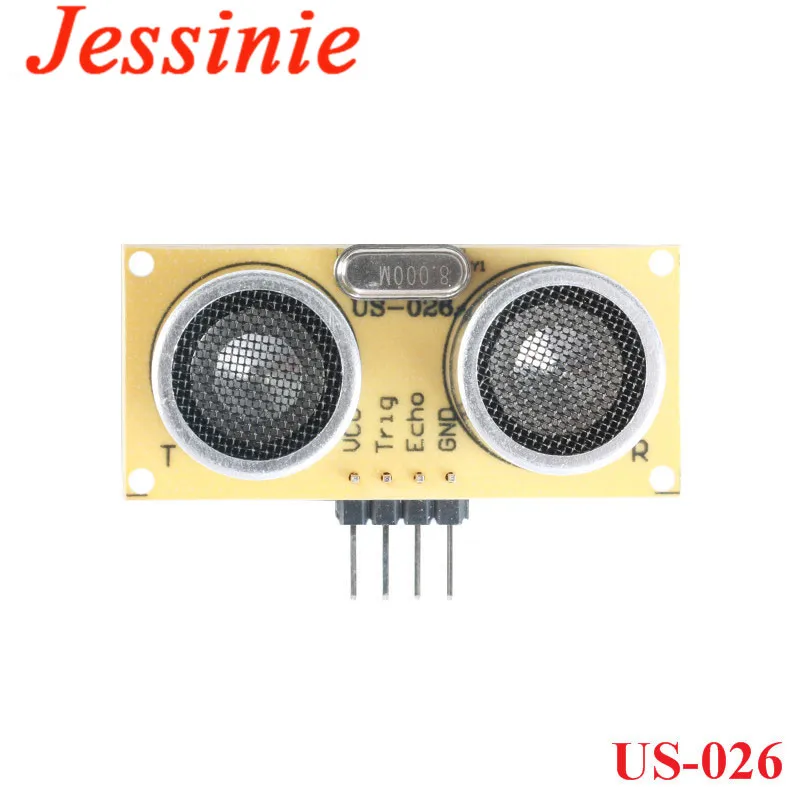

US-025/US-026
US-025/US-026-это высокопроизводительный, недорогой Ультразвуковой модуль диапазона; Модуль использует экономичный ультразвуковой чип CS100; Диапазон до 6 метров, точность измерений высокая; Точность измерений хорошая, измерение стабильное и надежное.
США-025/США-026 ультразвуковая дальнометрия модуль может осуществить Бесконтактный начиная функция 2 см ~ 6 м, рабочее напряжение 3V-5,5 V, рабочий ток 5.3mA, поддерживает режим связи GPIO и работает стабильно и надежно.
US-025 имеет ту же производительность, что и US-026, тот же размер и тот же принцип.
Разница:
US-025 использует двойную панель, US-026 использует одну панель;

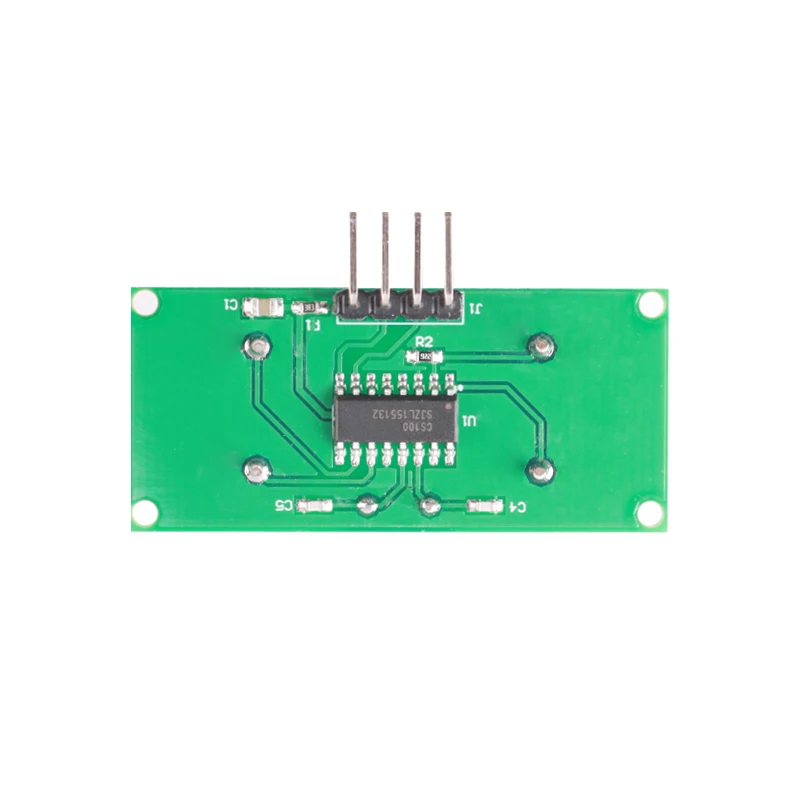

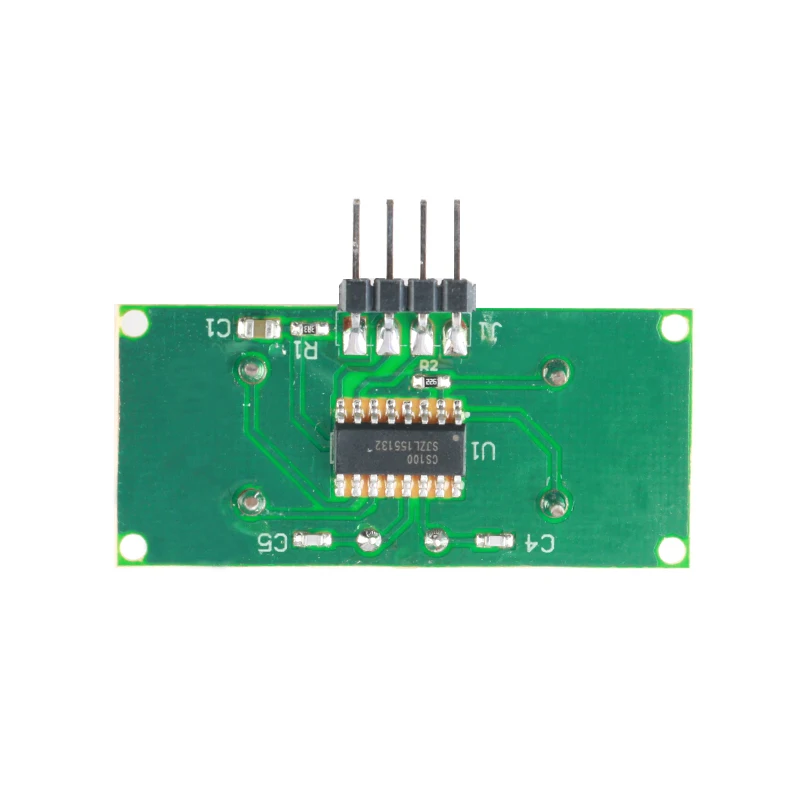

4-контактный штыревой разъем US-025 припаян на лицевой стороне (сторона зонда), US-026-одна панель, передняя сторона (сторона зонда) не имеет прокладки, И прокладка припаивается на задней стороне (сторона чипа).

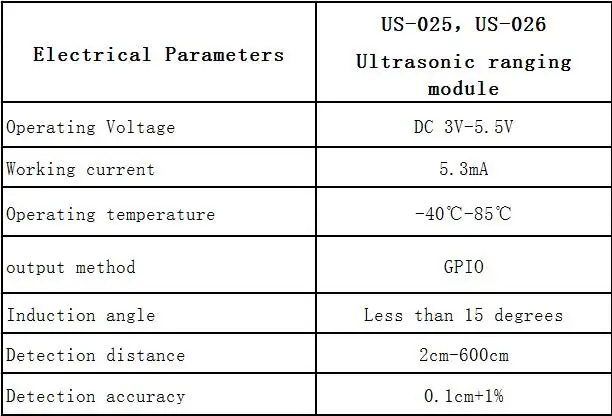

Технические параметры:

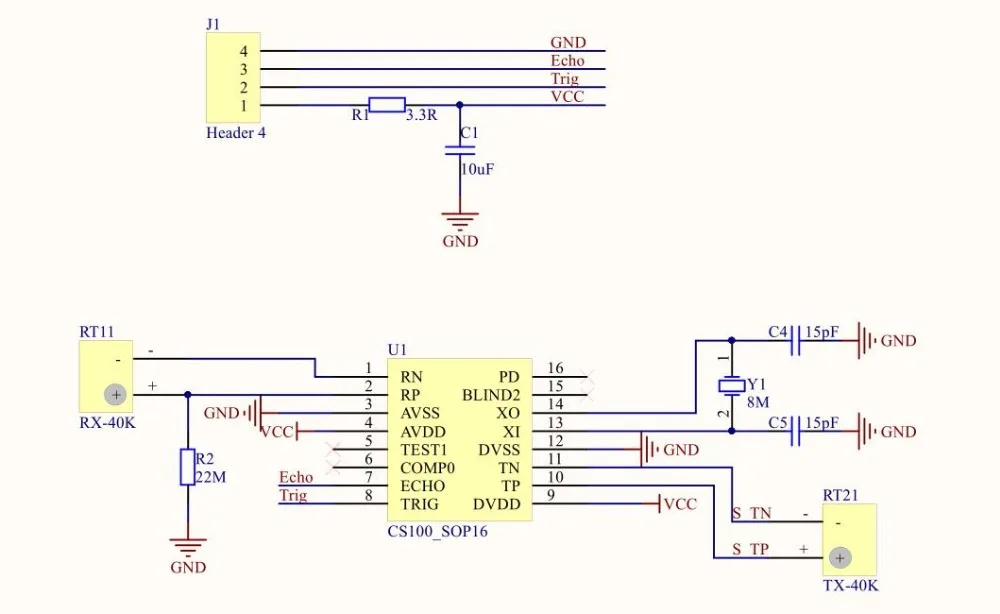

Схема:

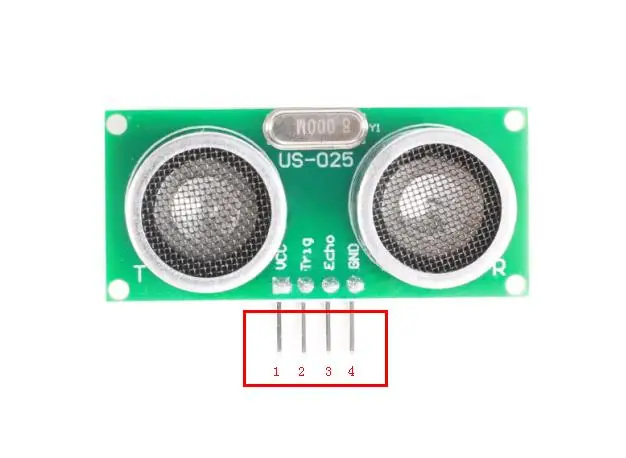

Номер 1, 2, 3, 4 слева направо. Определение выглядит следующим образом:
1: подключение к источнику питания VCC (DC 3V-5,5 V).
2: Подключите Trig терминал внешней цепи и введите высокий уровень выше 10US к этому контакту для запуска модуля.
3: Подключите к эхо-концу внешней цепи. Когда измерение расстояния заканчивается, этот штифт выводит высокий уровень, а ширина уровня-это сумма ультразвукового времени круглого хода.
4: подключение к внешней цепи заземления.

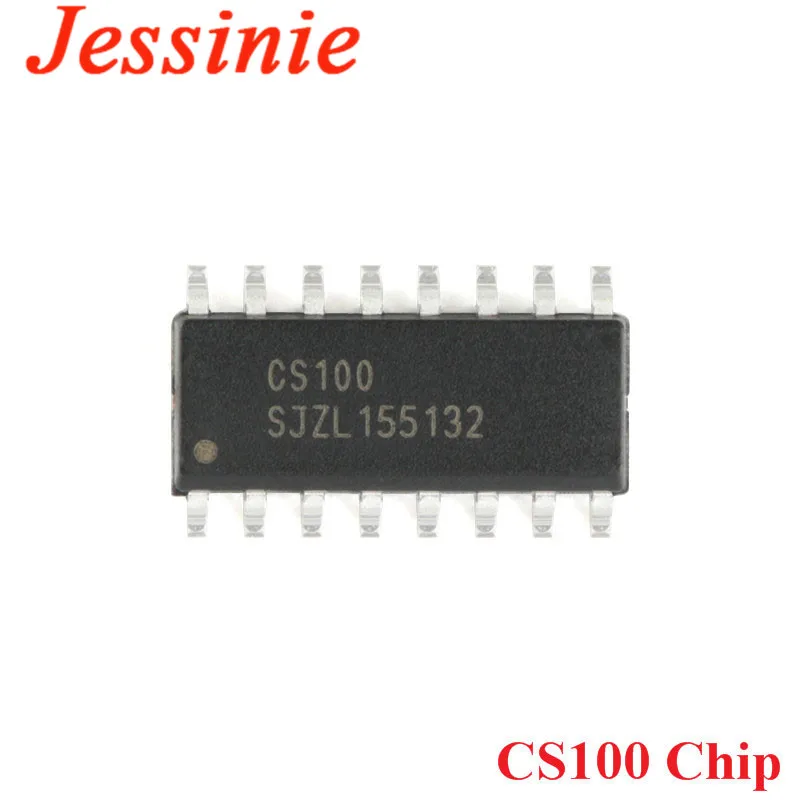

Чип CS100
CS100 является промышленным ультразвуковым измерительным чипом расстояния. CS100 интегрирует ультразвуковую передающую цепь, ультразвуковую приемную схему и цифровую схему обработки. Одноступенчатый чип может выполнять ультразвуковые диапазоны, а результат-вывод по ширине импульса. Интерфейс связи совместим. Существующие ультразвуковые модули.
CS100 работает с ультразвуковым зондом с открытым напряжением 40 кГц, который требует только вытягивающего резистора 22MR и кристалла 8M для достижения высокой производительности.
Меньшее использование устройства может значительно уменьшить площадь платы и повысить надежность. В то же время меньшее количество периферийных устройств облегчает проводку. В справочном сценаре, учитывающем затраты, ультразвуковая линейка может быть выполнена с помощью односторонней печатной платы. Значительно снижает затраты.
CS100 доступен в SOP16 посылка

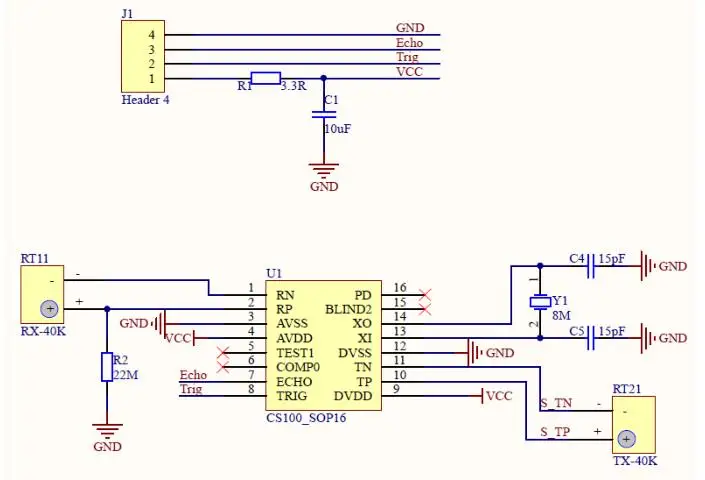

Схема:

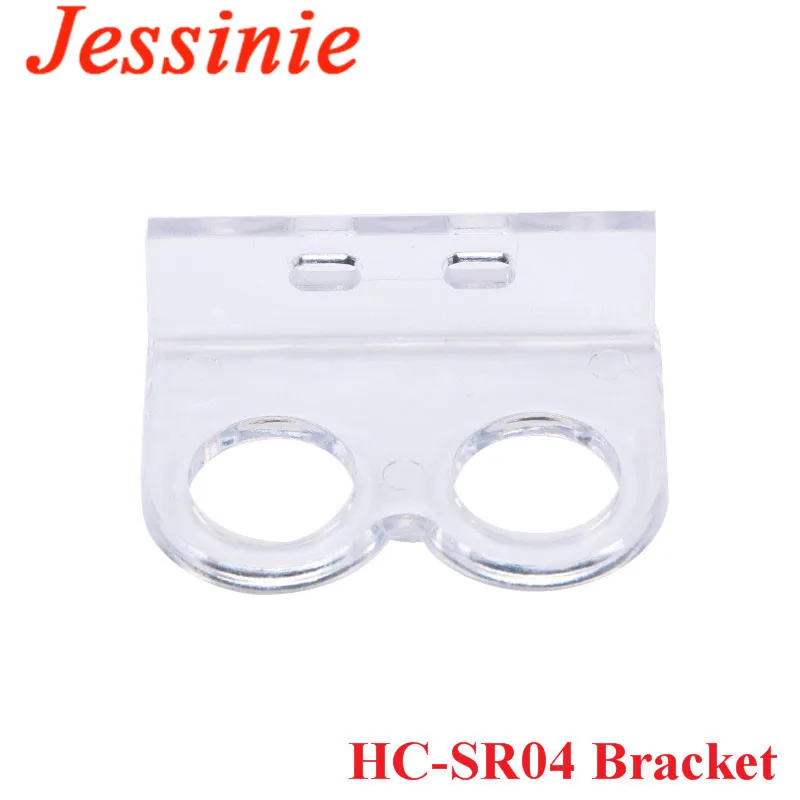

HC-SR04 кронштейн
