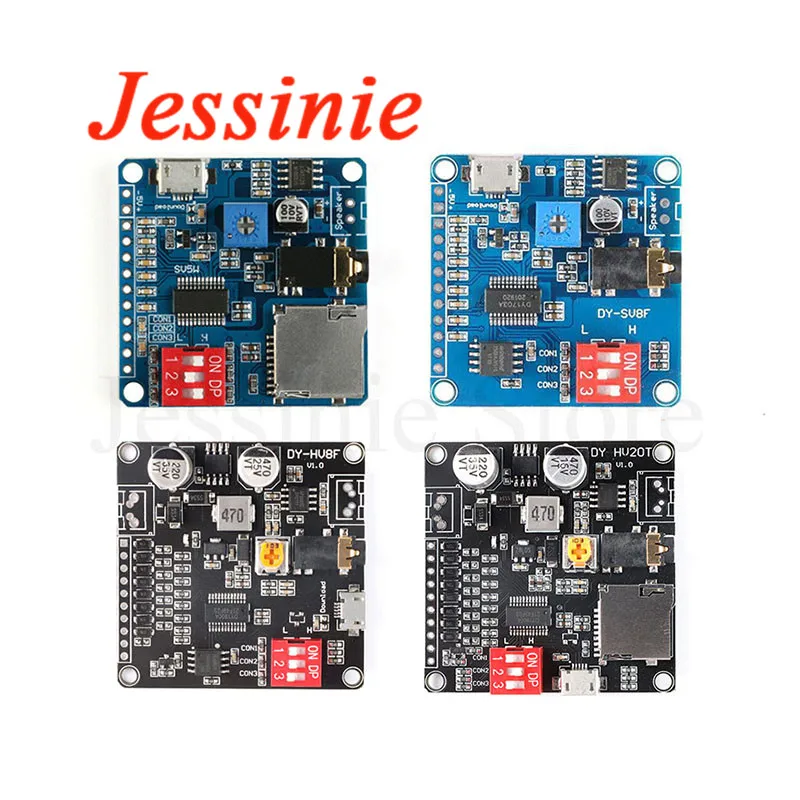

Модуль воспроизведения голоса, MP3 музыкальный плеер, UART IO, ТРИГГЕРНАЯ Плата усилителя, DY-SV17F DY-SV5W DY-SV8F для Arduino

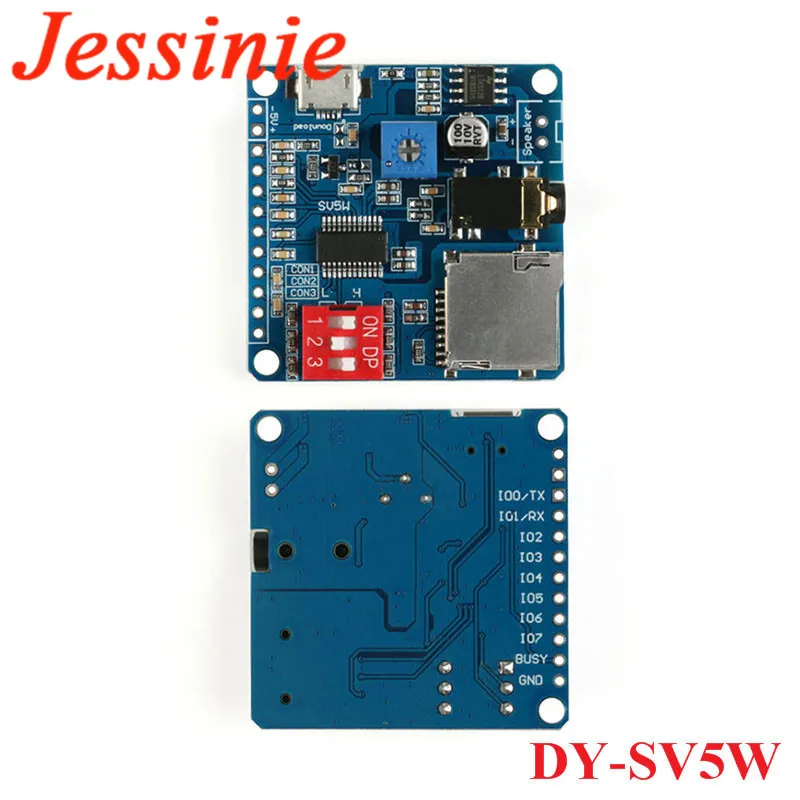

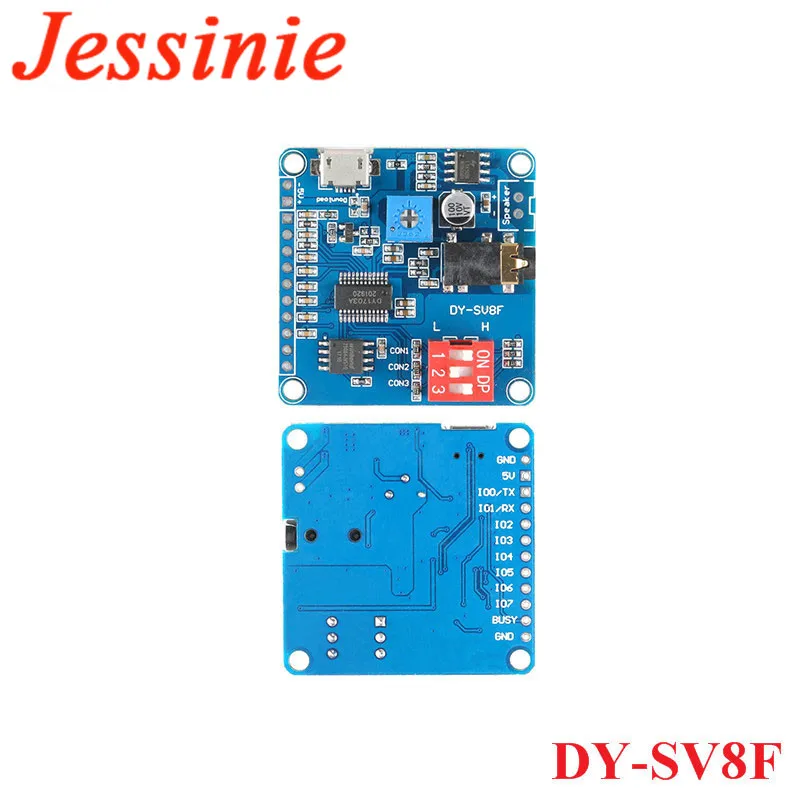

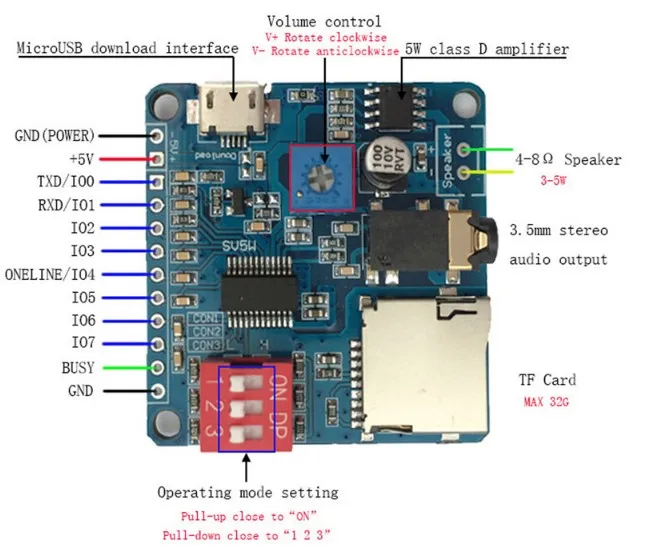

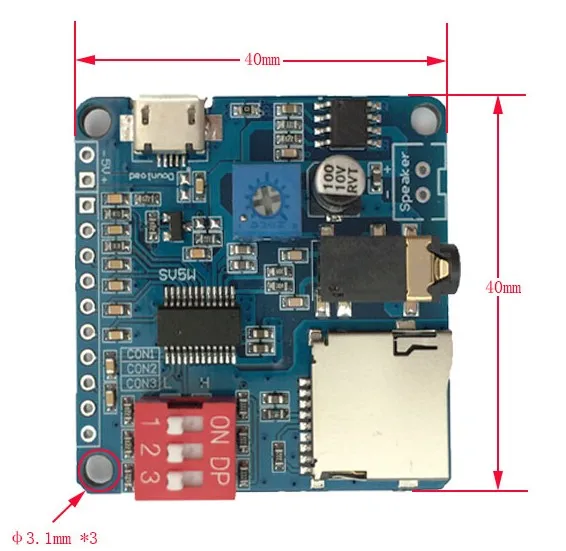

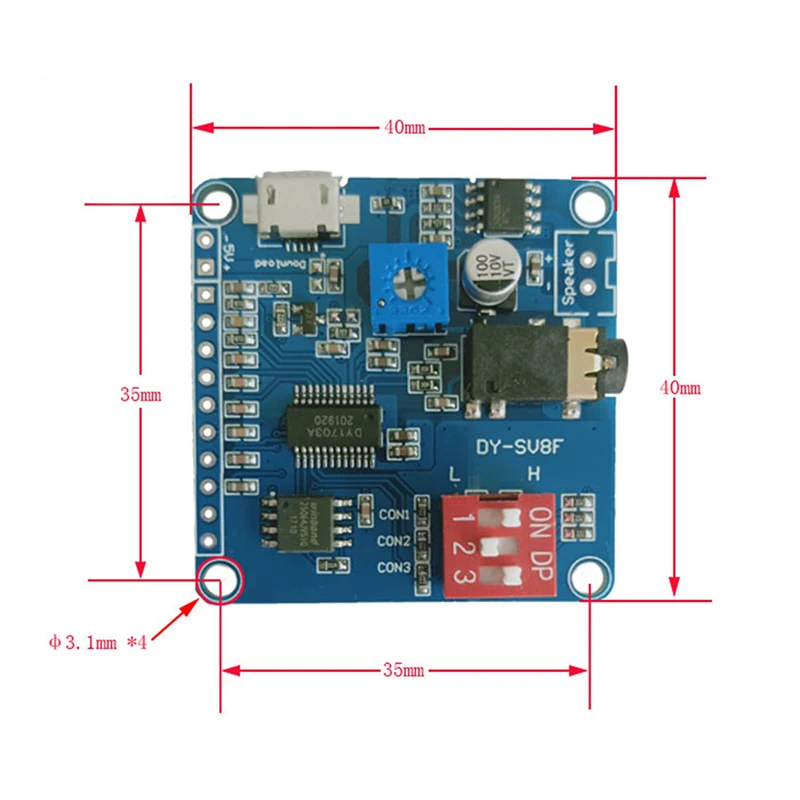

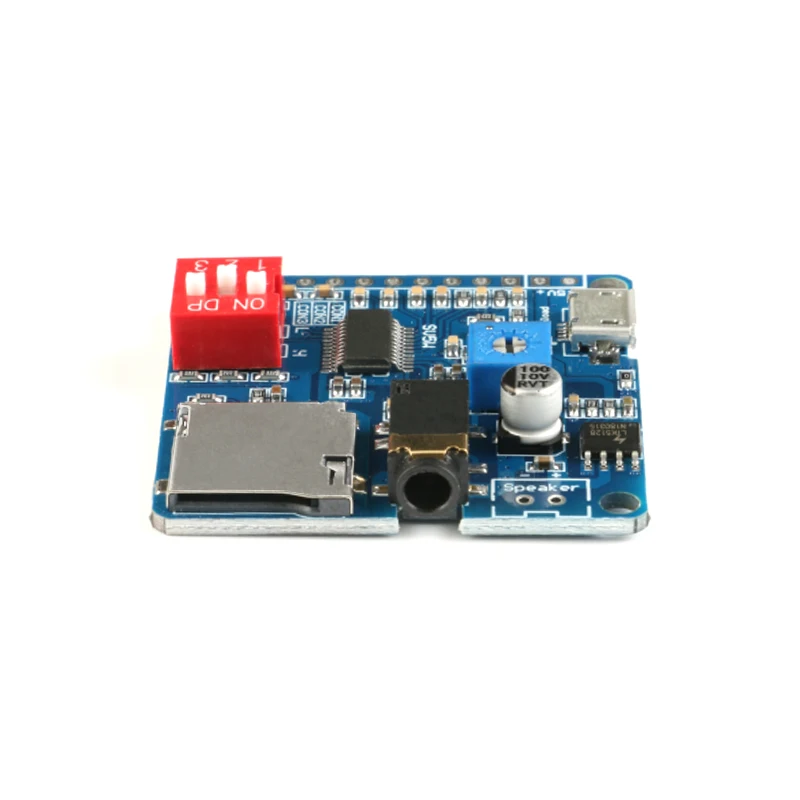

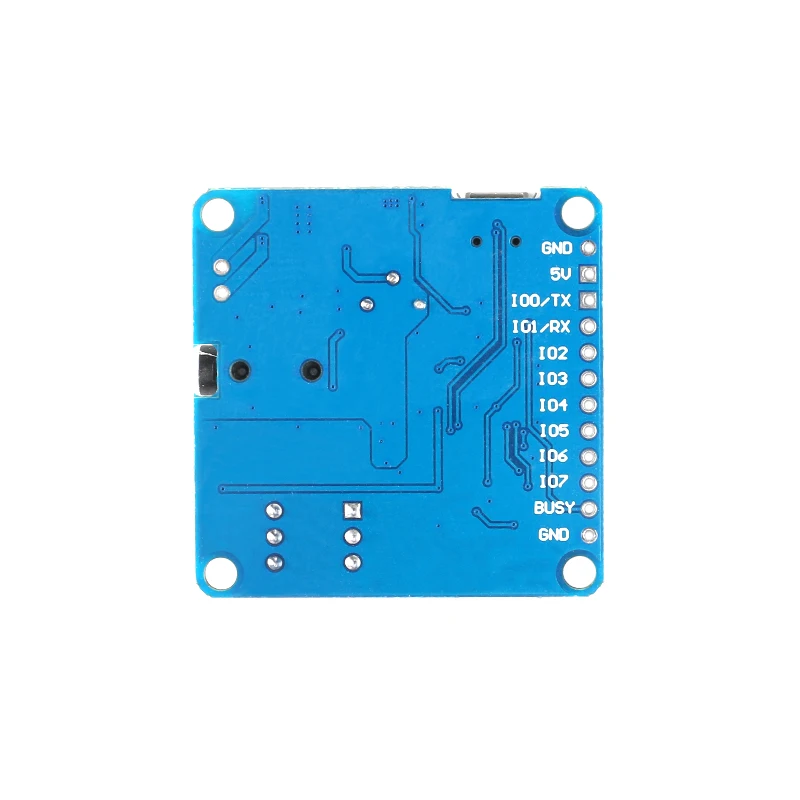

DY-SV8F/DY-SV5W

1. Описание товара:

DY-SV5W является интеллектуальным голосовым модулем, независимо разработанным компанией. Он интегрирует сегментный триггер IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие 7 режимов работы, простая настройка переключателя DIP; Встроенный усилитель мощности класса D 5 Вт, может непосредственно управлять 4 Ом, 3 ~ 5 Вт динамиками; Поддержка MP3, WAV формат декодирования, максимальная поддержка 32G TF карты памяти, Можно подключить компьютер через usb-кабель для передачи данных, чтобы обновить tf-карту для хранения аудиофайлов.

2. Особенности продукта:

1. Поддержка форматов декодирования MP3 и WAV.

2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.

3. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, отношение сигнал-шум поддержка 85dB.

4. Полная поддержка файловой системы FAT16/FAT32, максимальная поддержка tf-карты 32G.

5. Поставляется с усилителем мощности класса D 5 Вт, может непосредственно управлять динамиками 4Ω, 3 ~ 5 Вт.

6. Функция голосового вещания управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и т. д., самый большой выбор 65535 песен, скорость передачи данных 9600 бит/с.

7. Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.

8. Поддержка одного последовательного порта шины One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.

9. Поддержка 3 конфигурации IO для выбора до 7 рабочих режимов, настройки переключателя циферблата просты.

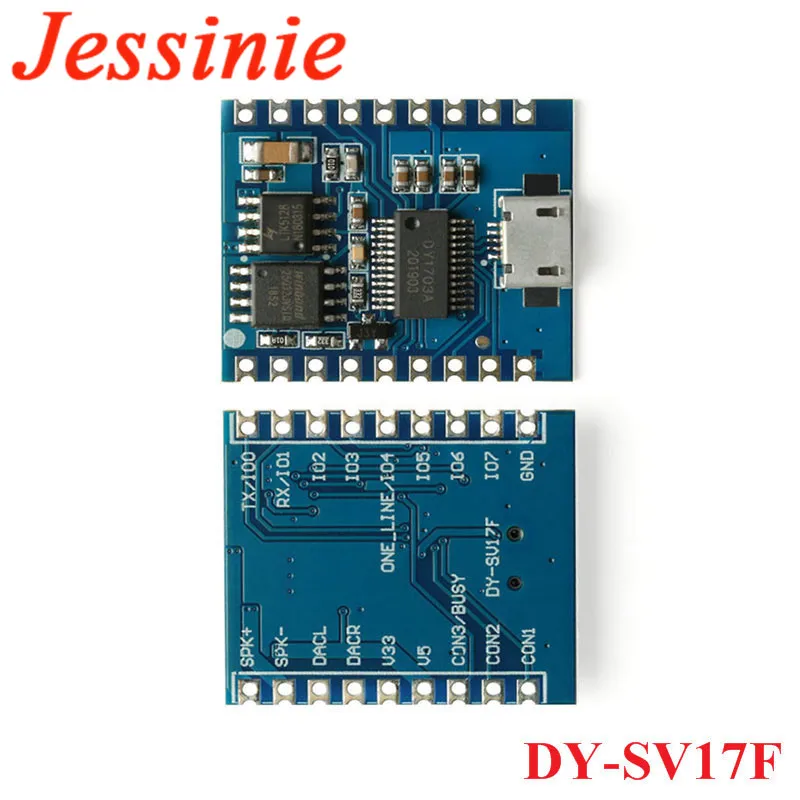

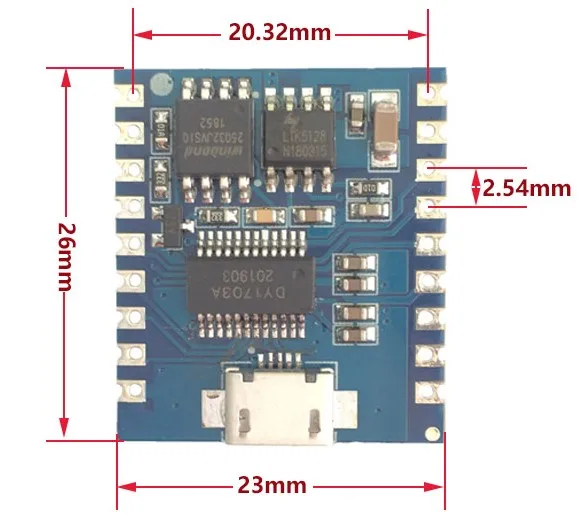

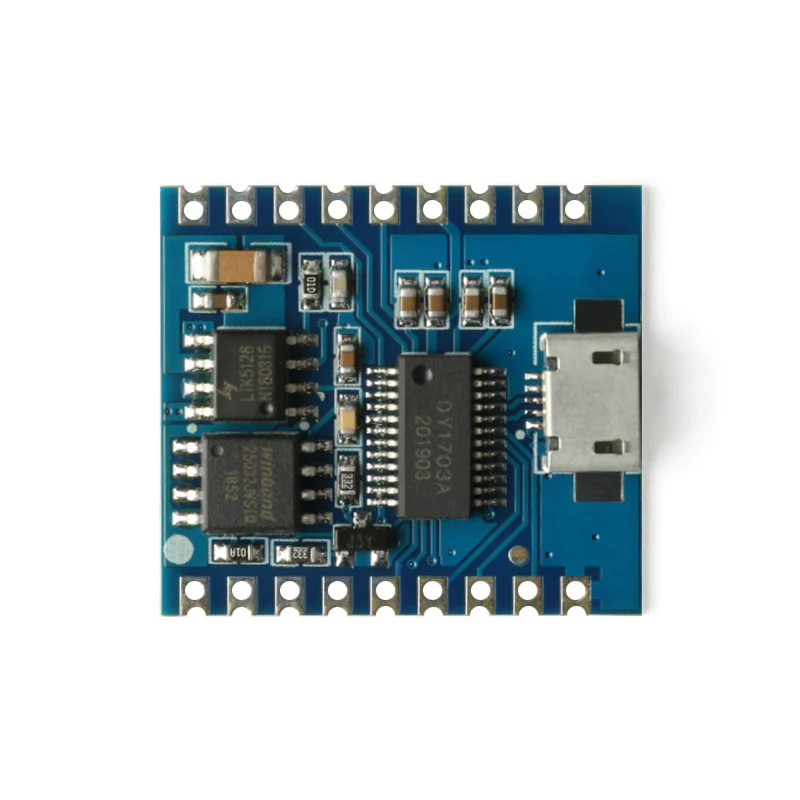

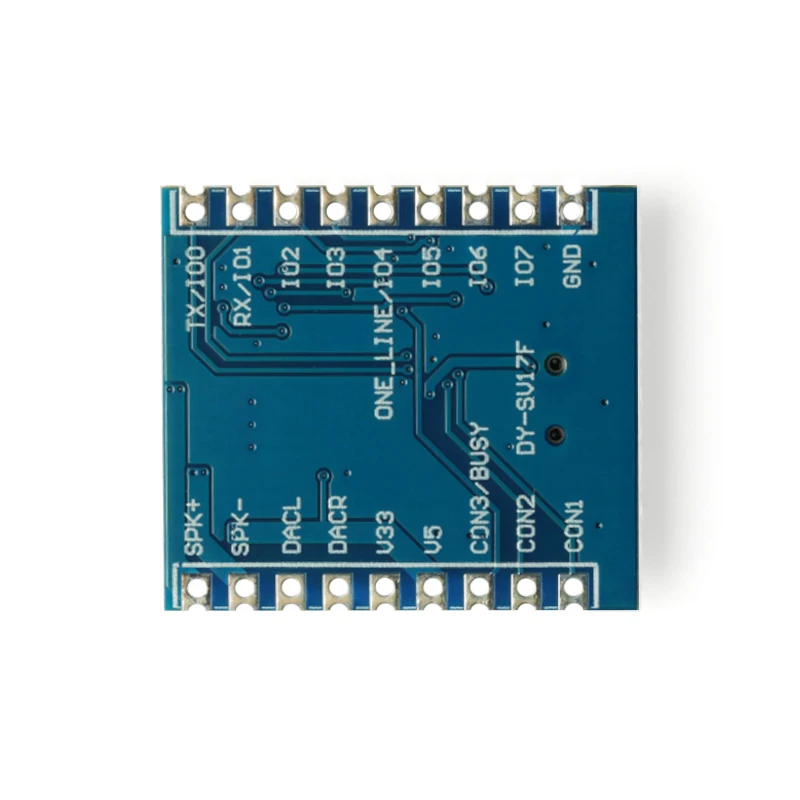

DY-SV17F

1. Описание товара:

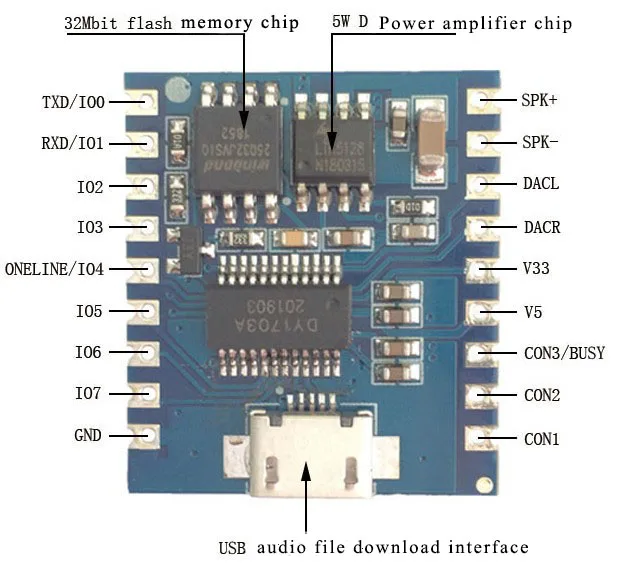

DY-SV17F является интеллектуальным голосовым модулем, независимо разработанным компанией. Он объединяет триггер сегмента IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие 7 режимов работы; бортовой усилитель мощности класса D 5 Вт может непосредственно управлять динамиком 4 Омега 3 ~ 5 Вт; Поддержка MP3, WAV формат декодирования, бортовой 32 Мбит (4 Мбайт) флэш-память аудио файл, Можно подключить к компьютеру для обновления аудиофайлов через usb-кабель для передачи данных.

2. Особенности продукта:

1. Поддержка форматов декодирования MP3 и WAV.

2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.

3. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, отношение сигнал-шум поддержка 85dB.

4. Встроенная флэш-память 32 Мбит (4 Мбит), вы можете подключить компьютер для обновления аудиофайла через usb-кабель для передачи данных.

5. Поставляется с 5 Вт усилителем мощности класса D, может непосредственно управлять 4 Омега, 3 ~ 5 Вт динамиками.

6. Функция голосового вещания управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и т. д., самый большой выбор из 65535 песен, скорость передачи 9600 bps.

7. Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.

8. Поддержка одного последовательного порта шины One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.

9. Поддержка 3 конфигурации IO для выбора до 7 рабочих режимов.

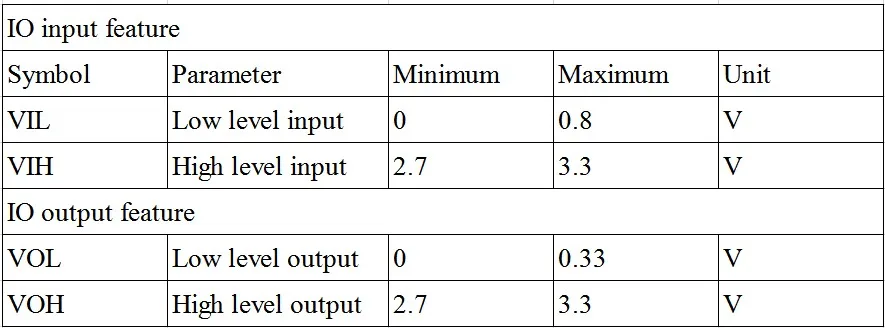

Функции ввода и вывода IO

Описание товара:

DY-HV8F/DY-HV20T Это умный модуль воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, Стандартная настройка MP3 и других 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8 Ом, 10 Вт ~ 20 Вт динамик с помощью 20 Вт класса D аудио усилителя на плате; Поддержка MP3.WAV декодирования; 64Mbits(8 м байт) флэш-память на борту, Загрузка музыкальных файлов непосредственно через разъем micro USB.

Характеристики продукта:

1. Поддержка MP3.WAV декодирования.

2. Поддержка частоты дискретизации (кГц):8/11.025/12/16/22.05/24/32/44.1/48.

3.24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.

4. Широкое напряжение постоянного тока: 6 ~ 35 В.

5,64 Mbits(8M байт) флэш-память на борту, загрузка музыкальных файлов непосредственно через разъем micro USB.

6. Выход максимум 20 Вт динамик 4 Ом, выход максимум 10 Вт динамик 8 Ом.

7. Воспроизведение 65535 музыки с помощью Протокола управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.

8. Воспроизводите 255 музыки при запуске IO.

9. Воспроизведение музыки с помощью One_line Протокола управления, воспроизведение, пауза, выбор музыки, VOL +/-и так далее можно управлять.

10. Переключение 7 режимов работы с помощью DIP-переключателя легко.

11. Защита от ЭСР предназначена для 8 IOs.

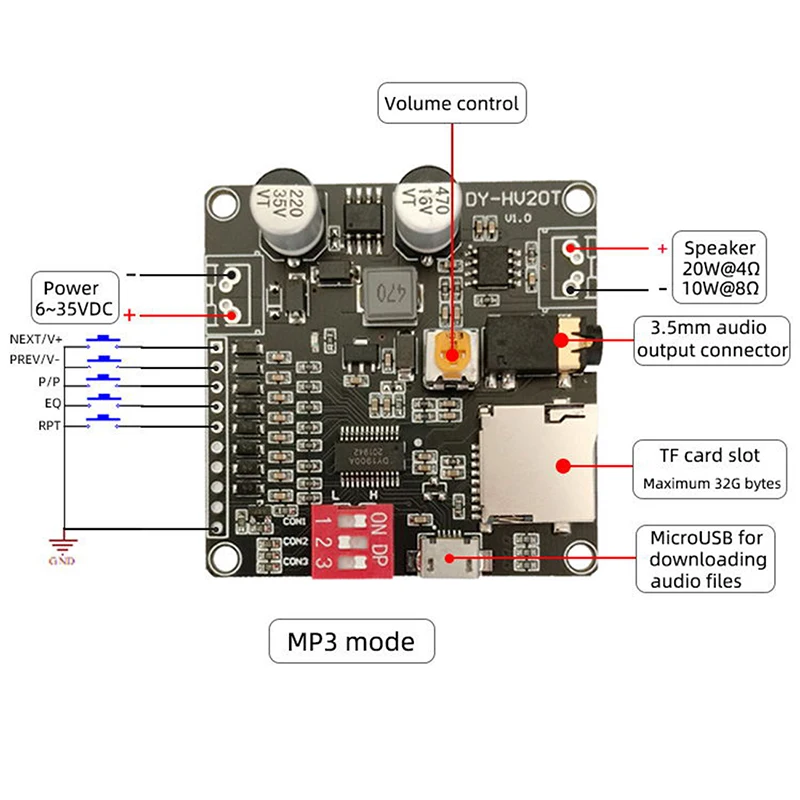

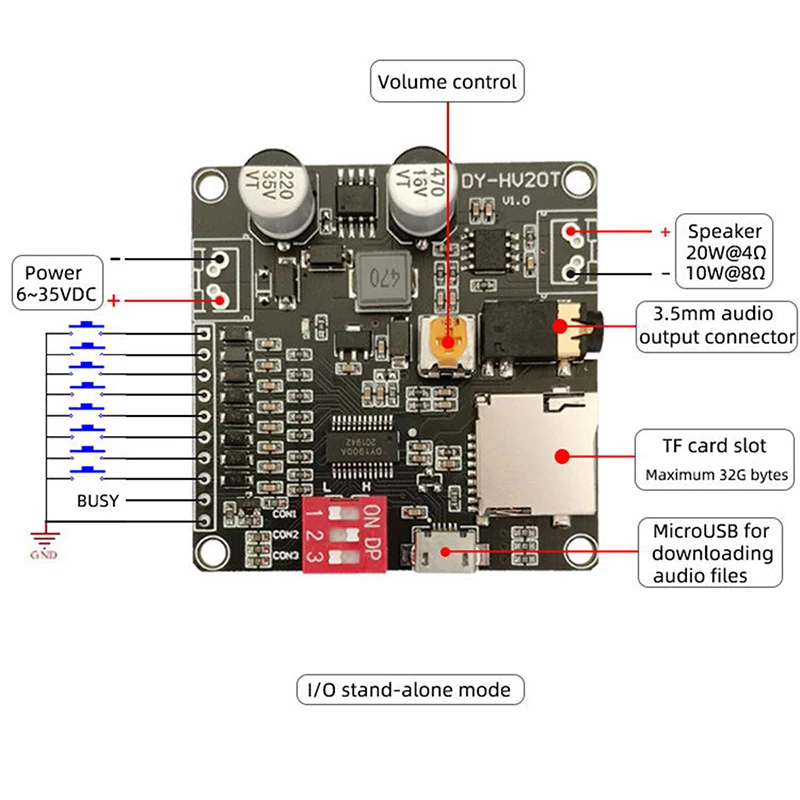

Интерфейсы модуля:

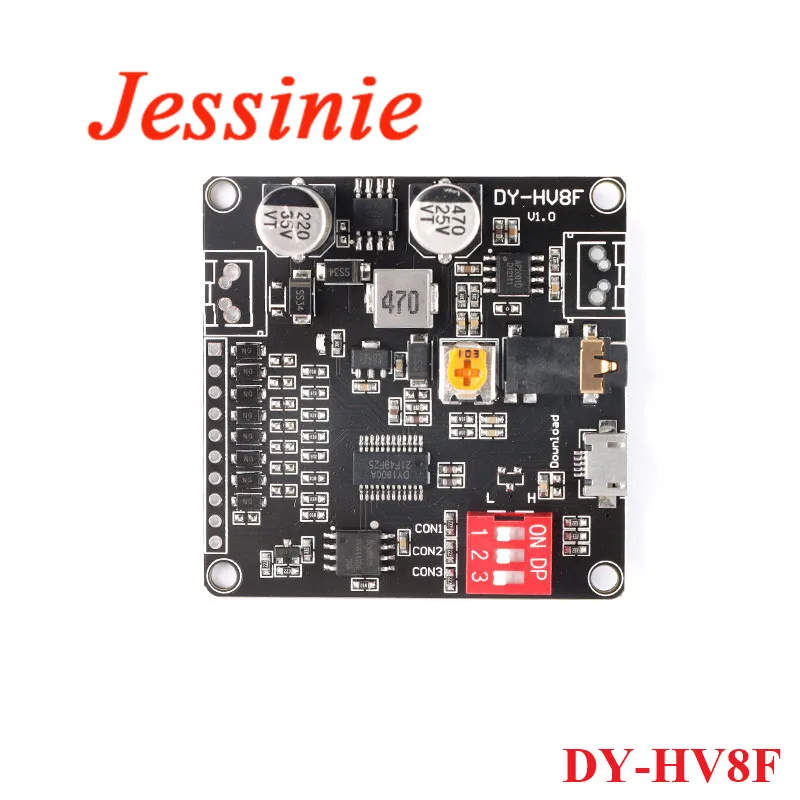

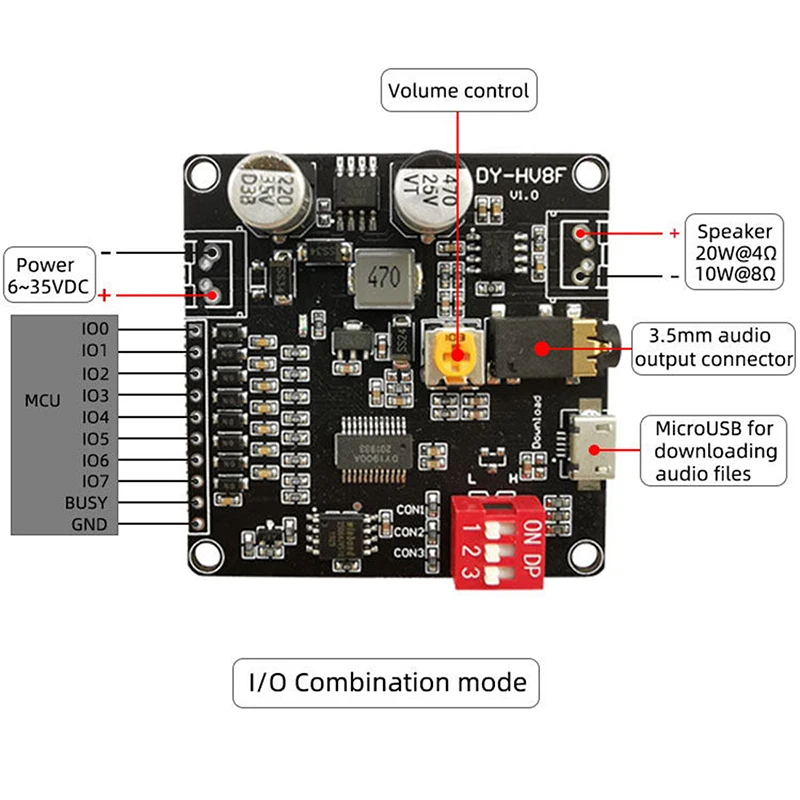

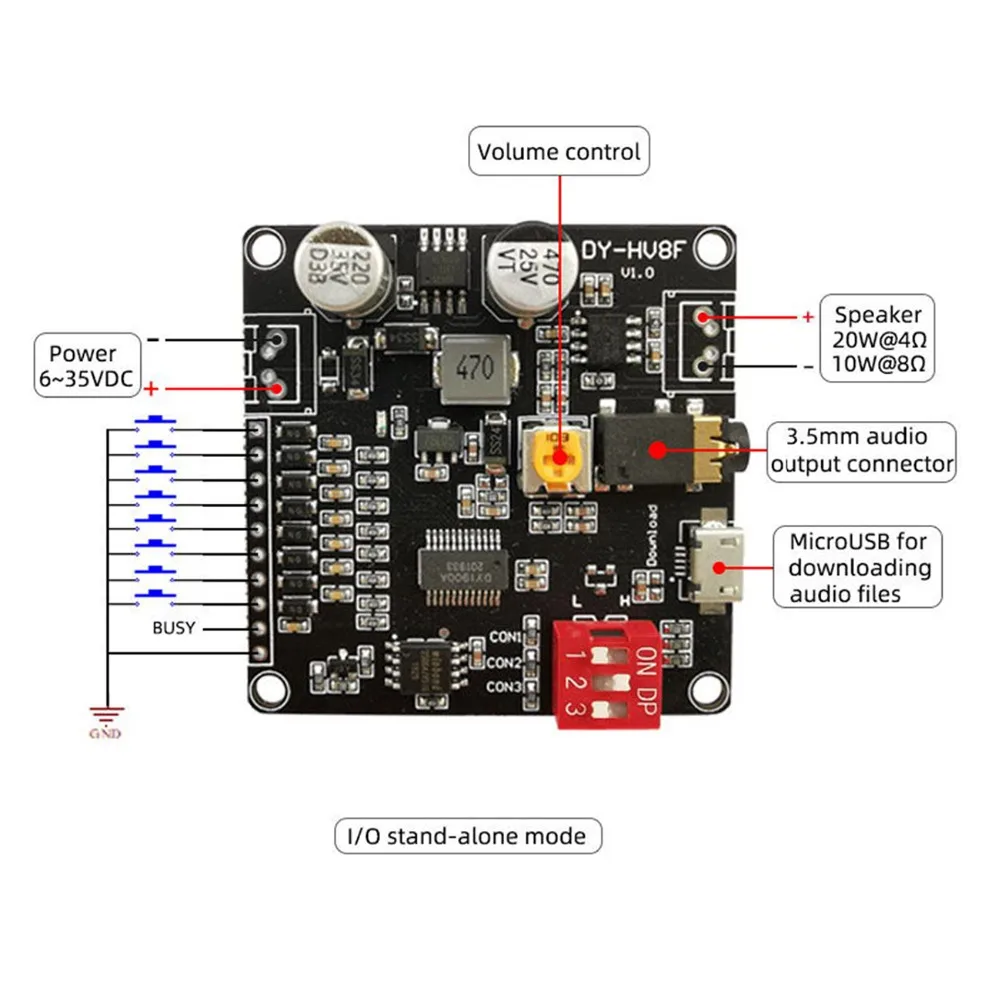

DY-HV8F

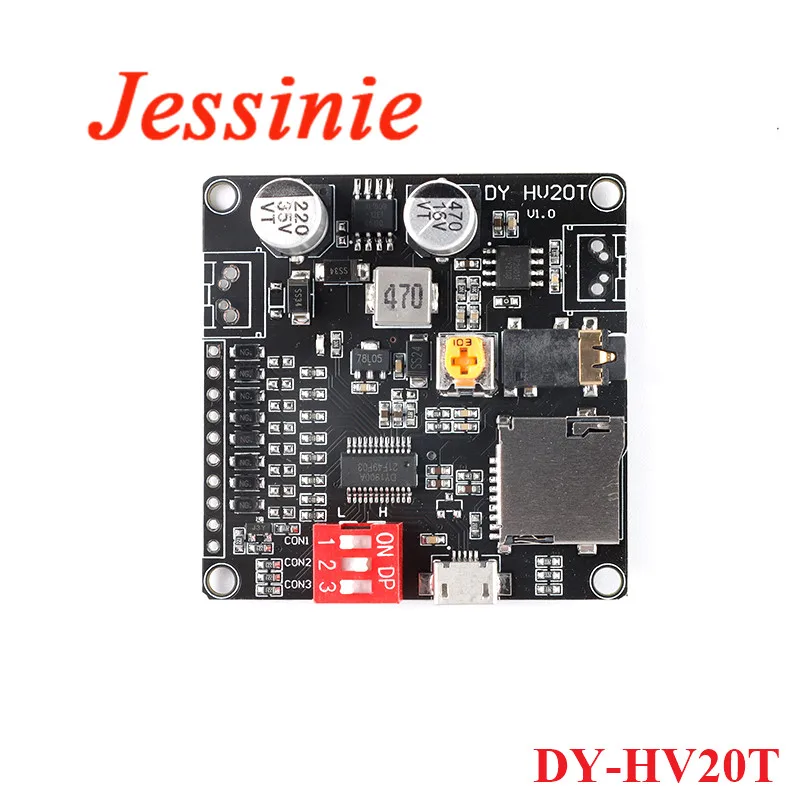

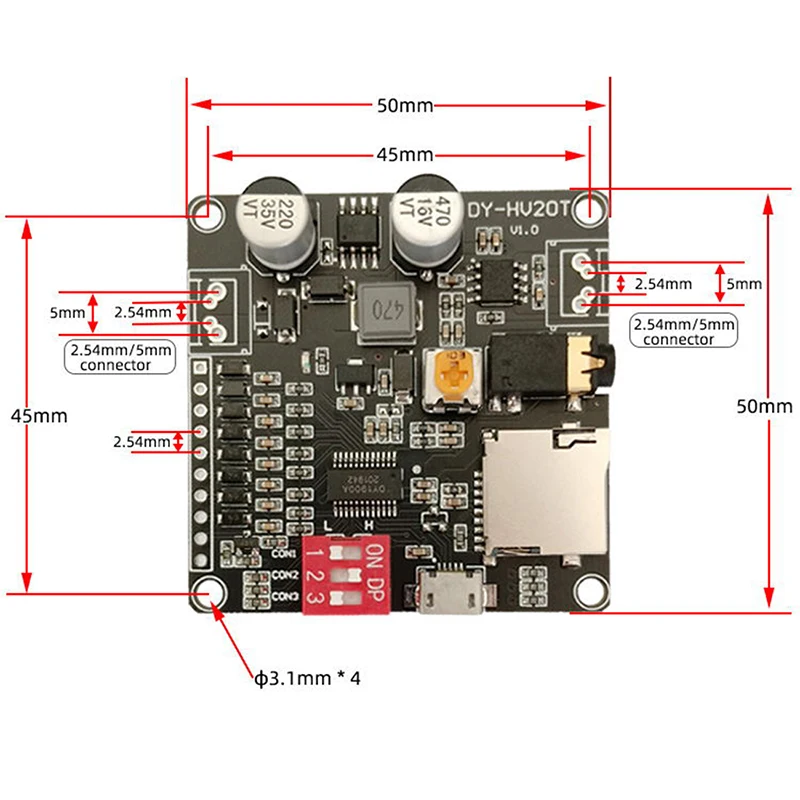

DY-HV20T

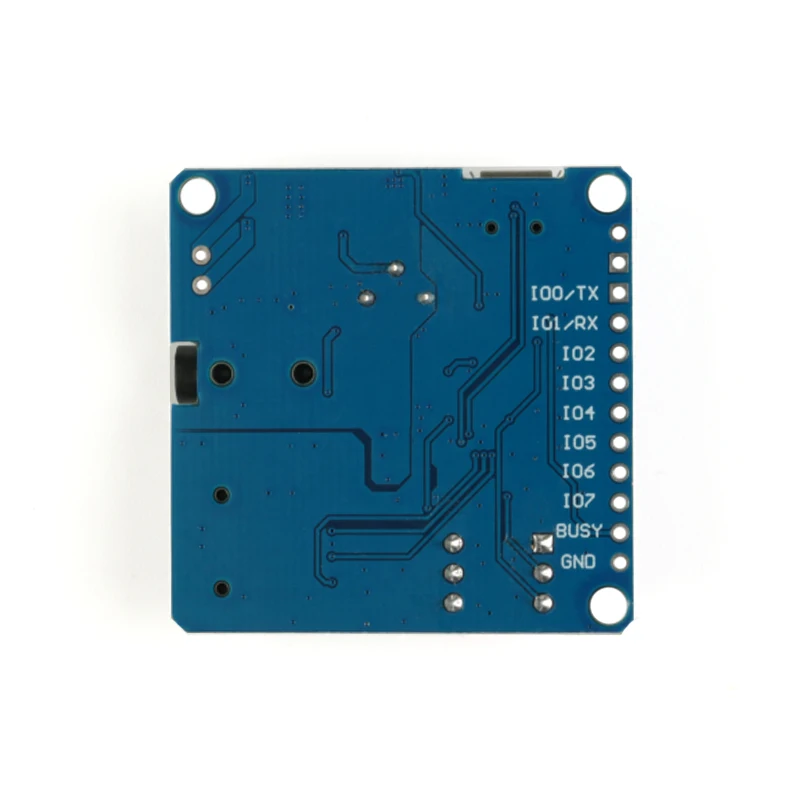

Определение контактов:

Булавки

Описание

Мощность (6 ~ 35 В постоянного тока)

6 ~ 35VDC источник питания

TXD/IO0

IO0 в режиме ввода-вывода; TX в режиме управления UART, подключение к RX MCU

RXD/IO1

IO1 в режиме ввода-вывода; RX в режиме управления UART, подключение к TX MCU

IO2

IO2 в режиме пуска IO

IO3

IO3 в режиме пуска IO

One_line/IO4

IO4 в режиме пуска IO; RX в режиме One_line

IO5

IO5 в режиме пуска IO

IO6

Режим запуска IO6 в IO

IO7

Режим запуска IO7 в IO

Занят

Выход низкий уровень во время воспроизведения музыки (0В), Выход высокого уровня в тех случаях, когда конец воспроизведения (3,3 V)

GND

Справочная информация GND

Динамик

4 Ом/20 Вт или 8 Ом/10 Вт динамик рекомендуется
