Введение продукта:
Проводимость-это способность решения для проведения тока, выраженного в числах, и единица измерения выражена в Siemens на метр (S/m). В формуле проводимость представлена греческой буквой r, которая является взаимным сопротивлением p, а именно K = %. В жидкостях проводимость, которая является взаимным сопротивлением, часто используется для измерения его проводимости. Проводимость воды является очень важным показателем качества воды, она может отражать концентрацию электролитов в воде. В зависимости от концентрации электролита в водном растворе, степень проводимости раствора также отличается. Профессиональное оборудование для испытаний проводимости является дорогостоящим, и нет вторичного интерфейса разработки и данных. По этой причине мы разработали этот недорогой и простой в использовании модуль датчика проводимости. Этот модуль имеет характеристики простого подключения, удобства и практичности. Его можно использовать для оценки качества воды, гидропоники, аквакультуры, экологического тестирования воды и других областях.
Параметры продукта:
Напряжение питания: 5,00 в
Аналоговый сигнал Выходное напряжение: 0 ~ 3,4 V
Точность измерения: ± 5% F.S.

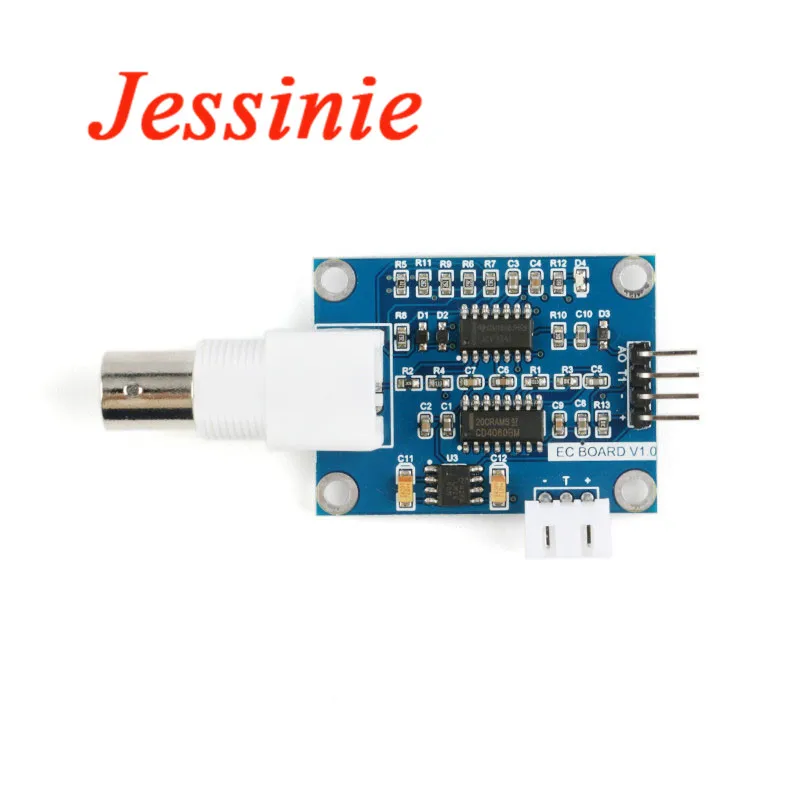

Интерфейс электрода: BNC
Интерфейс датчика температуры: XH 2,54

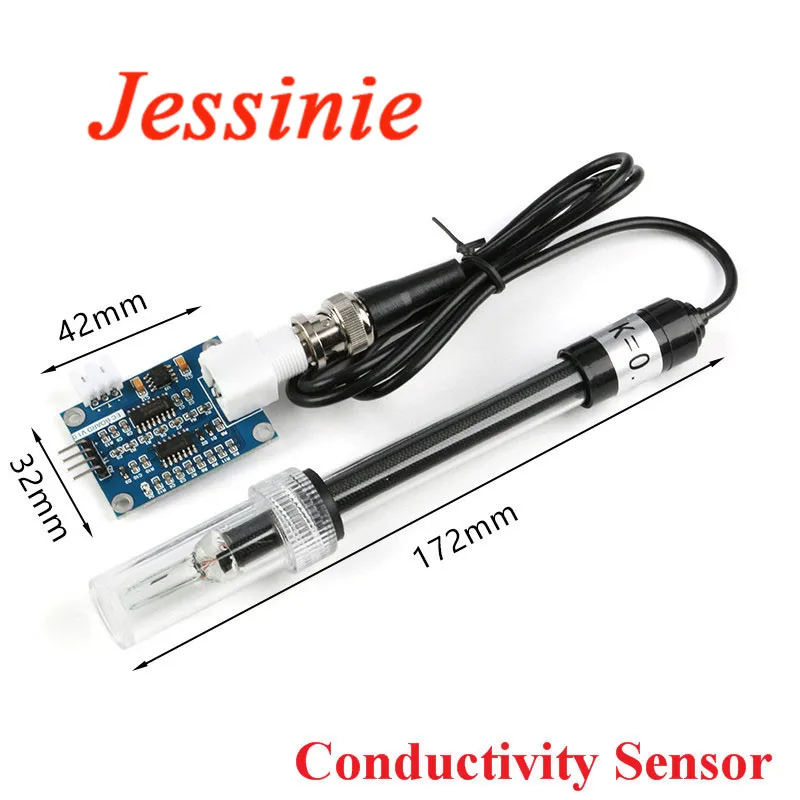

Размер платы: 42 мм * 32 мм

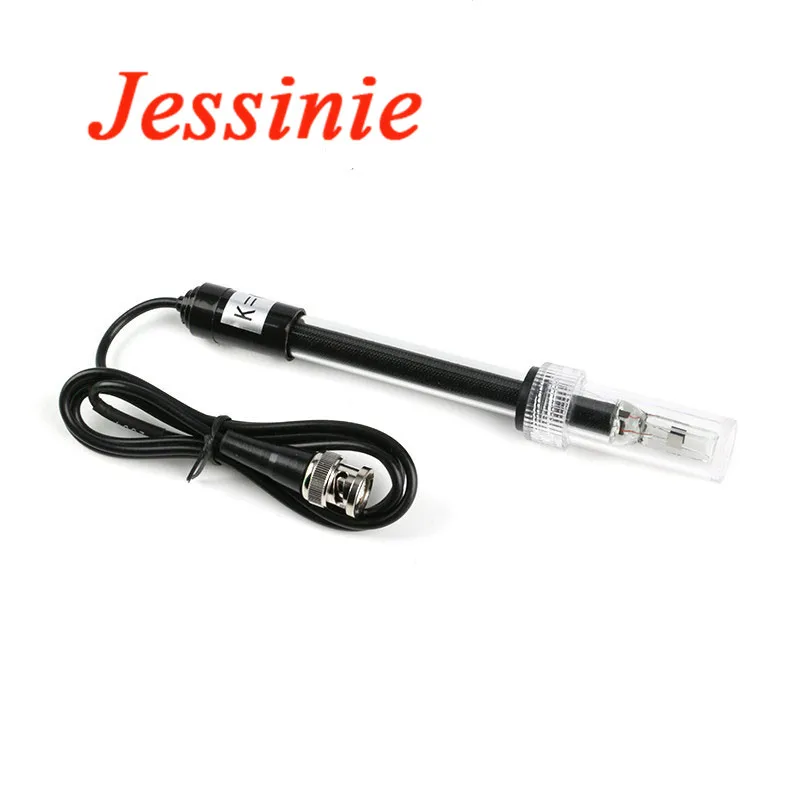

Электрод проводимости:
Тип электрода: лабораторный электрод, DJS-1
Постоянная проводимость: 1,0
Диапазон измерения: 0 20 мс/см
Рекомендуемый диапазон измерения: 1 ~ 1 5 мс/см
Измерение температуры: 0-40 ℃
Электрод срок службы:> 0,5 лет (фактический срок службы связана с частоты использования и сцены)
Длина кабеля: 100 см
Описание штифта:
VCC: входное напряжение +
GND: входное напряжение-
T1: порт вывода данных датчика температуры
A0: аналоговый выходной порт
Инструкции по использованию:
1. Метод калибровки
Для обеспечения точности электрод, используемый в первый раз, или электрод, используемый в течение определенного периода времени, должен быть откалиброван. В 2-точечный метод калибровки требуется использование проводимости стандарты 1413uS/см и 12,88 ms/cm. Следующие объяснит подробно о том, как выполнить 2-точкам. Конкретные шаги следующие:
Первый шаг: подключите модуль датчика проводимости и Электрод проводимости;
Шаг 2: Калибровка первой точки. Источник питания к модулю датчика проводимости. Поместите Электрод проводимости в Стандартное решение со значением проводимости 1413us/см и протестируйте выходное напряжение порта AO калибровочного блока датчика. Запишите его как тест V. Измерьте значение тестового раствора и запишите его в качестве теста T. Замените измеренные значения напряжения V тест и T тест в следующую формулу расчета.
KValue_Low = 164x1.413x (1,0 + 0.0185x(T test-25,0)/V тест
Шаг 3: Калибровка второй точки. Поставьте питание в модуль датчика проводимости и поместите проводимость в Стандартное решение со значением сердечного свинца 12,88 мс/см. Проверьте значение выходного напряжения порта AO сенсорного блока и запишите его в качестве теста V. Измерьте значение тестового раствора и запишите его в качестве теста T. Замените измеренные значения напряжения V тест и T тест в следующую формулу расчета.
KValue_High = 164x12.88x (1,0 + 0.0185x(T test-25,0)/V тест
Шаг 4: исправьте значение K. Вычисленные значения kValue_High и kValue_Low корректируются в программе.
Шаг 5: скомпилируйте и запрограммируйте модифицированную программу, а затем проводите измерения в обычном режиме.
Примечание:
1. Напряжение источника питания модуля проводимости максимально приближено к + 5,00 в, чем точнее напряжение, тем выше точность!
2. Для обеспечения точности измерений настоятельно рекомендуется добавить датчик температуры для измерения температуры раствора и осуществления автоматической компенсации температуры.
3. Перед измерением другого раствора обязательно очистите Электрод проводимости и поглотите оставшуюся каплю воды абсорбирующей бумагой для предотвращения загрязнения раствора. Электрод можно промыть дистиллированной водой.
4. Калибровочный интервал связан с частотой использования. Как правило, калибровки достаточно один раз в месяц. Если используется часто, его можно калибровать один раз в неделю. При калибровке попробуйте использовать новые стандарты проводимости.
