Последнее обновление: 13.03.2022
Введение:

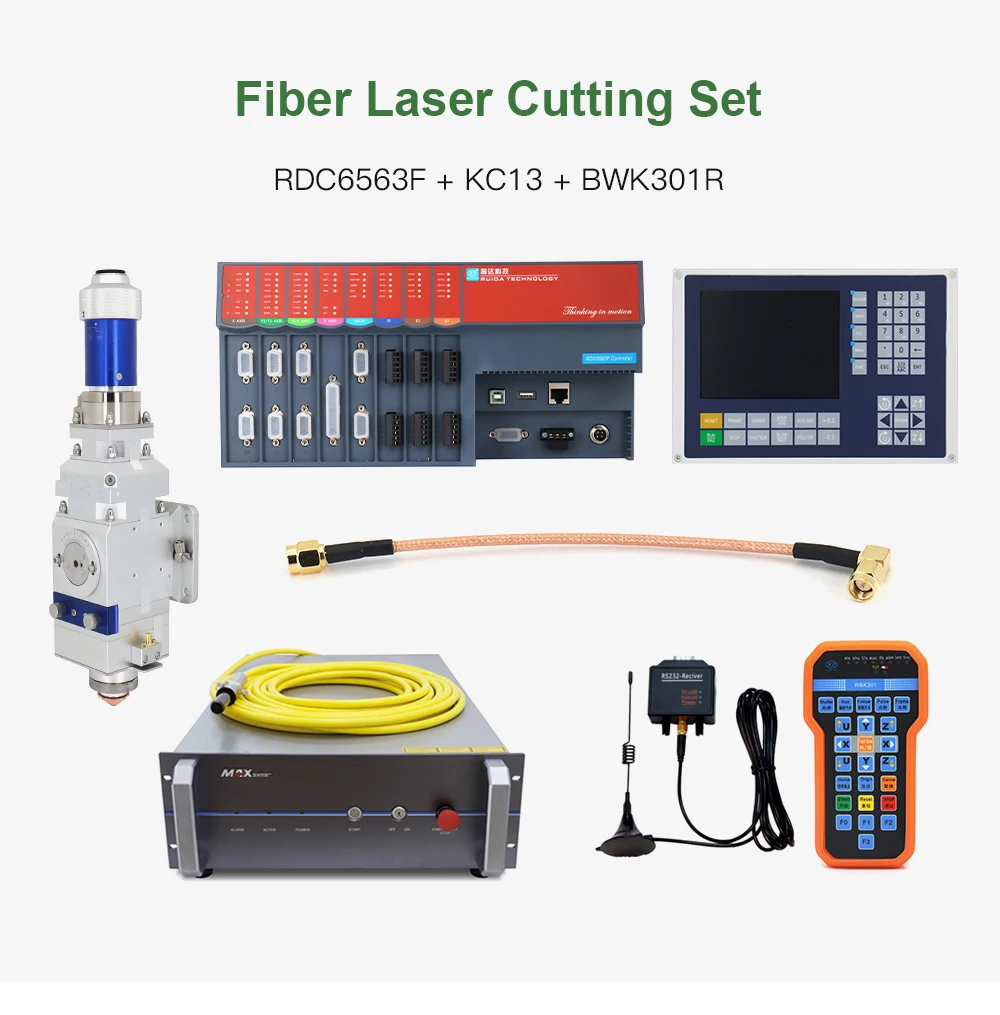

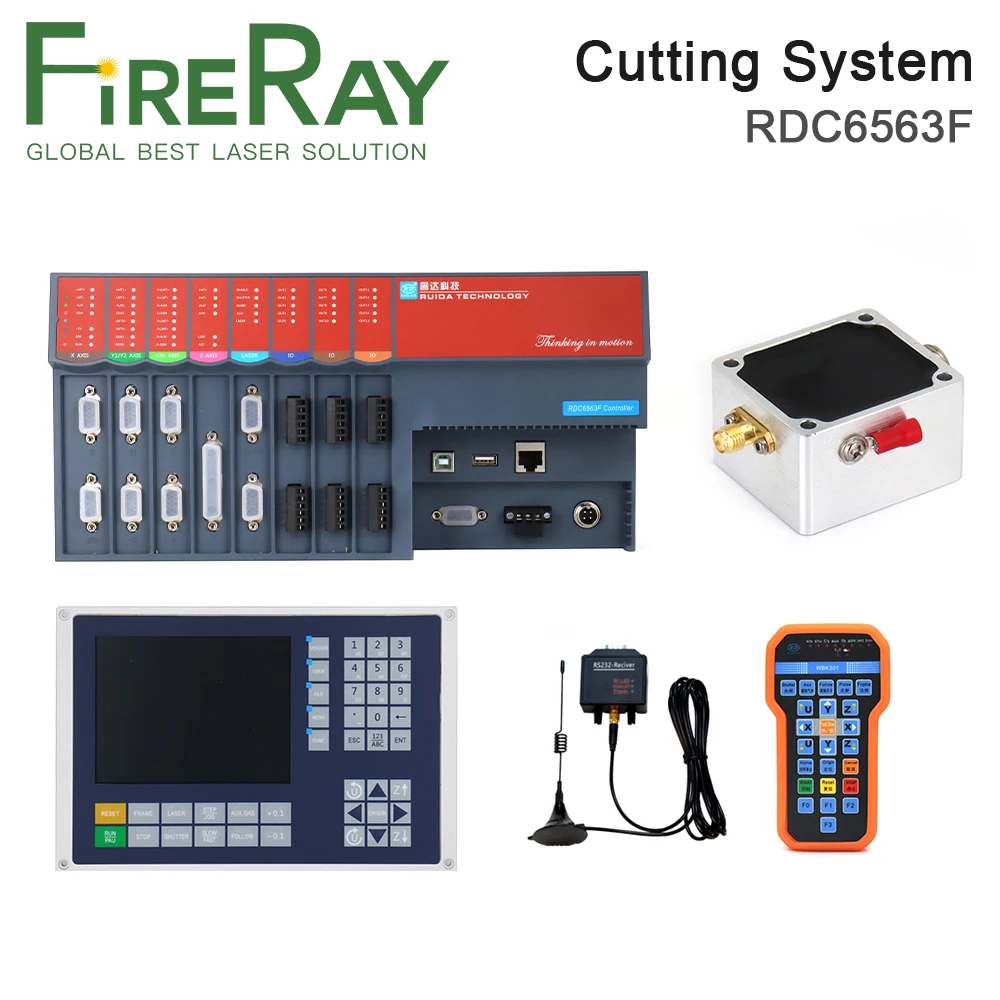

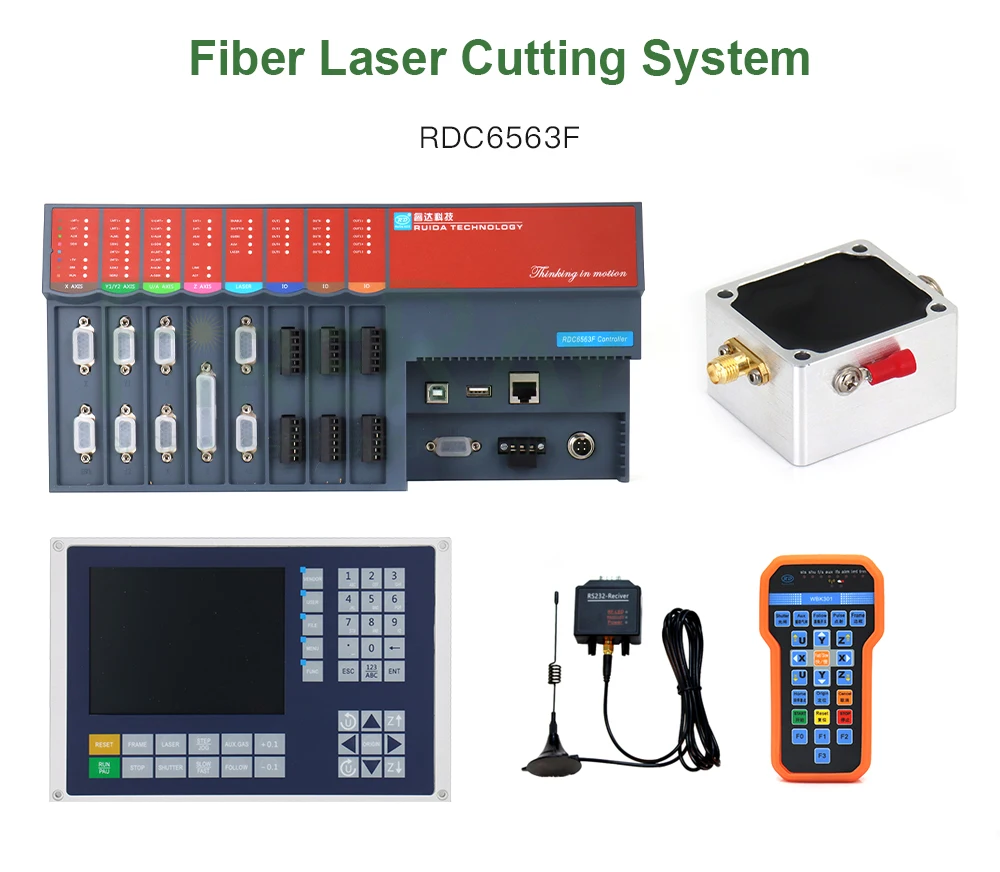

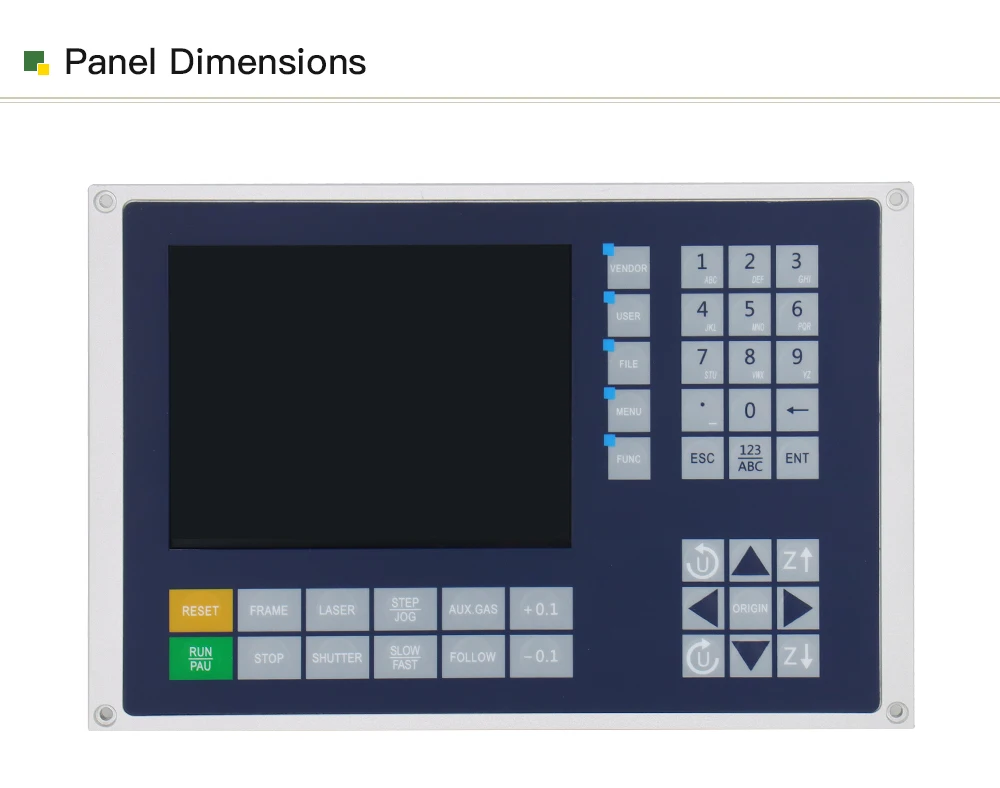

RDC6563F автономная система управления резкой волокон-это система управления резкой волокон, разработанная независимо от технологии Ruida. Система управления имеет лучшую аппаратную стабильность и имеет лучшие анти-высоковольтные и антистатические характеристики. Операционная система на базе LINUX man-machine имеет более дружественный интерфейс работы и более мощные функции. Контроллер включает в себя более полные и отличные функции управления движением, хранение файлов большой емкости, более совместимый драйвер u-диска, многоканальное общее/специальное управление IO, интегрированную выделенную систему времени, алгоритм аппаратного шифрования и ПК Поддержка связи Ethernet и USB связи являются дополнительными.

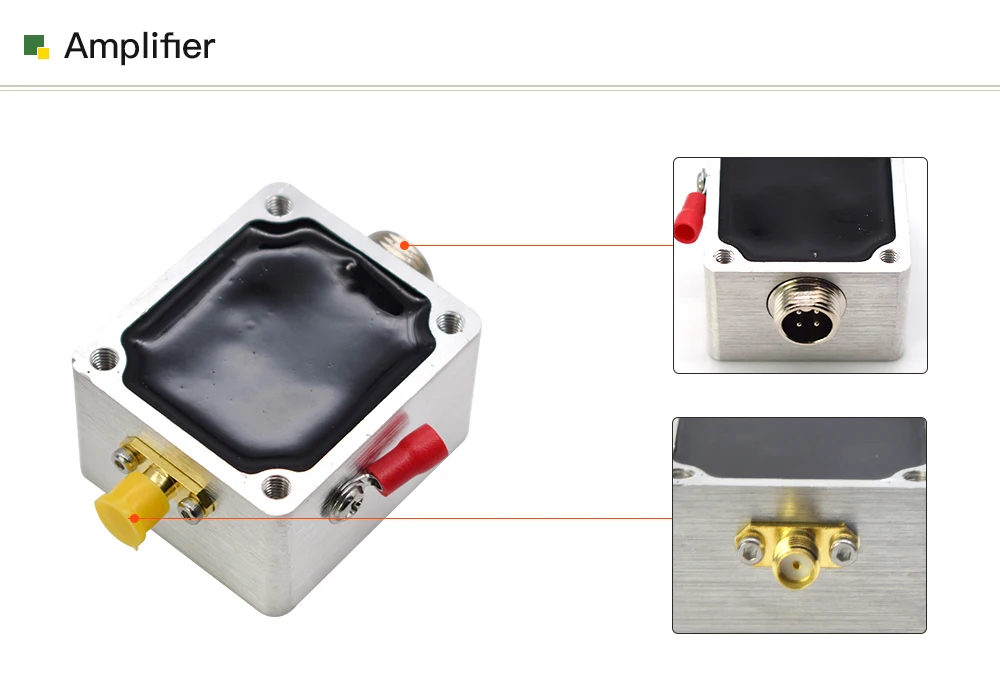

Ось Z-это автоматическая система регулировки высоты, основанная на технологии емкостного зондирования, с использованием высокопроизводительных усилителей и профессиональной антиинтерференционной конструкции. Использование управления замкнутым циклом скорости значительно улучшает скорость движения и скорость отклика контроллера высоты и реализует точное автоматическое управление высотой. С программным обеспечением RDCutist, он может реализовывать функции скачка, резки, короткого расстояния без подъема.
Описание функции:
1. Реализуем высокоскоростную скорость движения и скорость отклика серводвигателя или шагового двигателя.
2. Поддержка таких функций, как прыжки, резка, короткое расстояние, не поднимается.
3. Поддержка таких функций, как автоматическая подача и движение таблицы обмена AB.
4. Поддержка нескольких функций защиты, таких как сигнализация о столкновении, предельная защита и серводвигатель.
5. Он может реализовать функцию автоматической калибровки параметров емкости, соответствующие любой режущей головке.
6. Поддержка установки различных подъемных высот и скоростей для облегчения различных методов резки.
7. Поддержка нескольких методов перфорации, таких как перфорация сегментов, прогрессивная перфорация и перфорация импульсов.
8. Оптимизированный контроль выдувания, эффективно снижает потери газа, 3 выхода контроля газа.
9. Поддержка дистанционного управления беспроводной ручкой, USB, Ethernet.
10. Система поставляется с системой времени для шифрования системы и управления установкой.

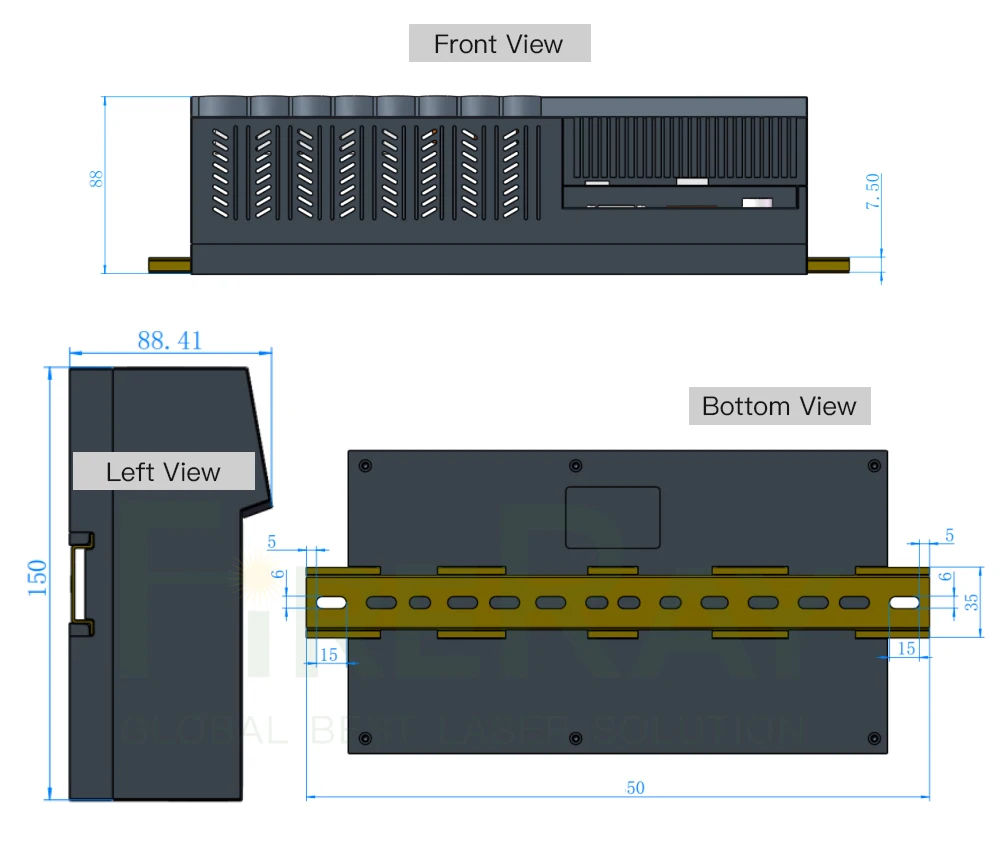

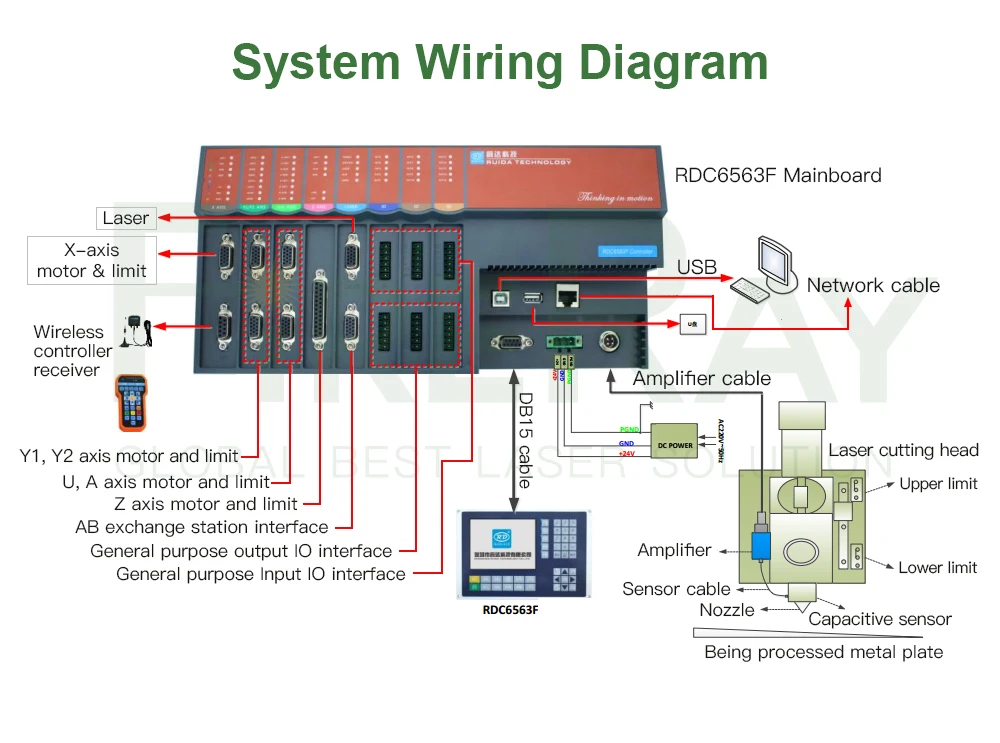

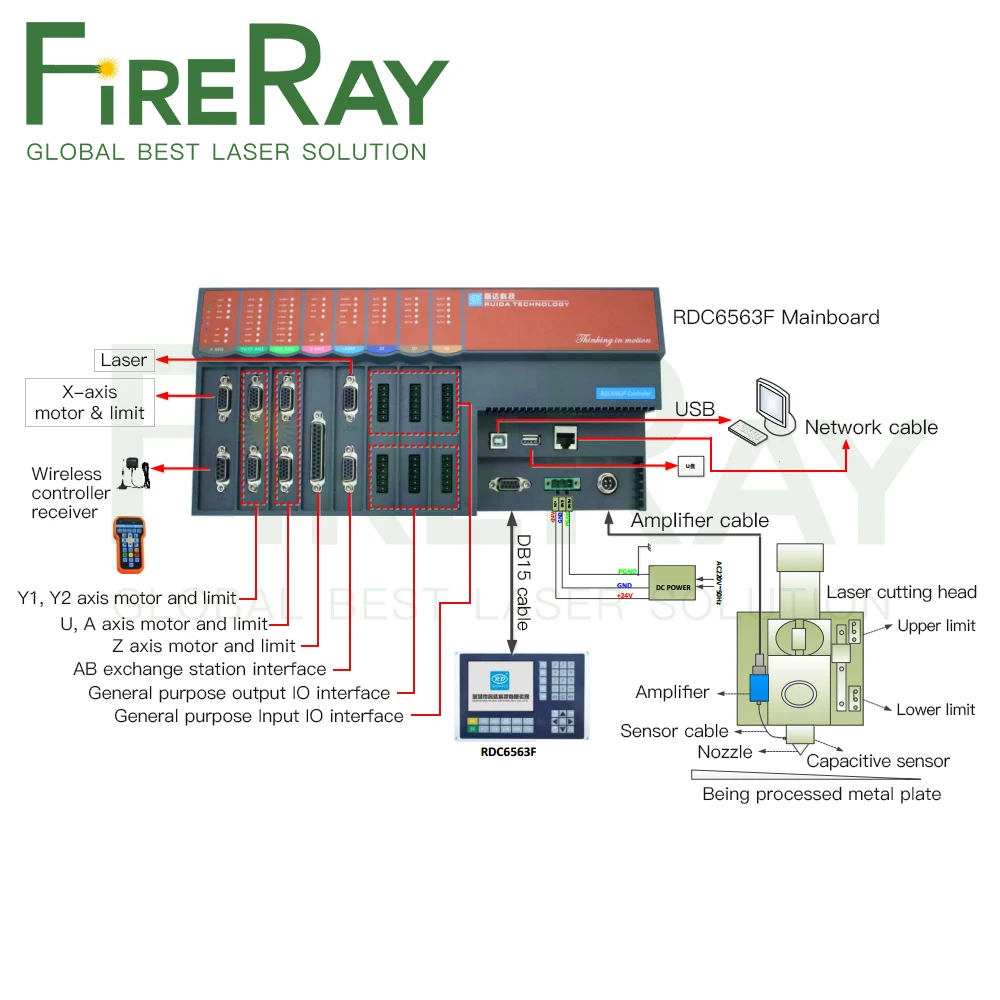

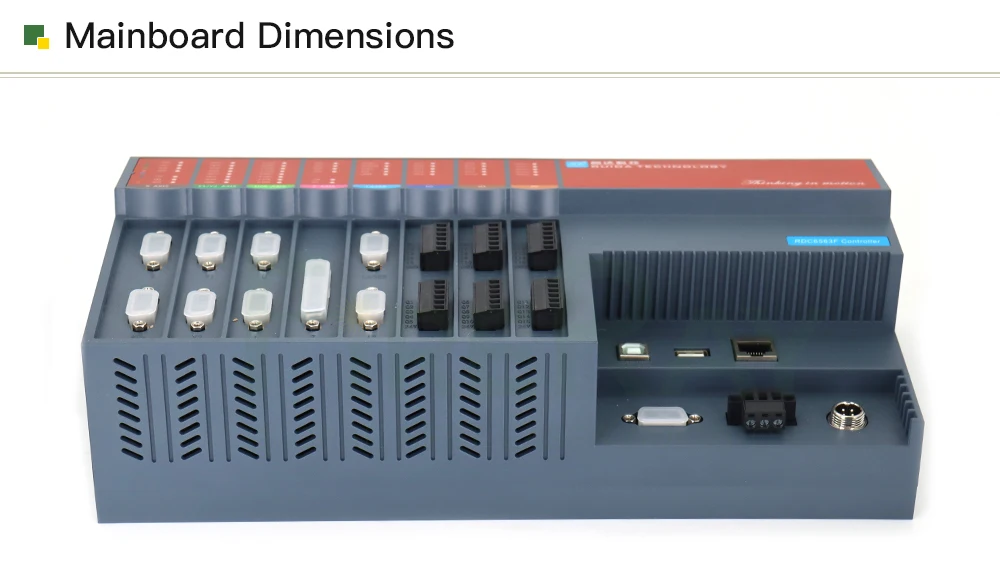

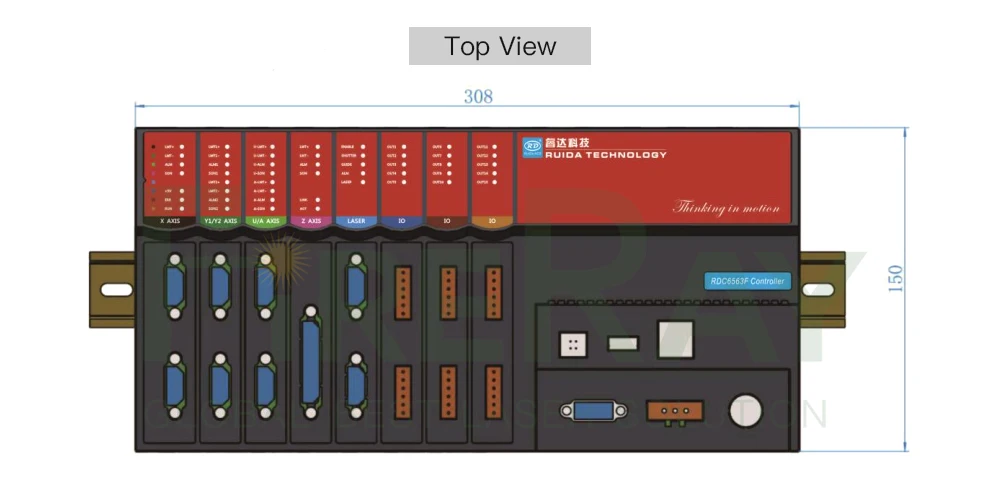

Технические параметры материнской платы RDC6563F:
1. Он может поддерживать до 6-axis высокоскоростной Motion, а максимальная частота импульсов может достигать 500 кГц.
2. Каждая ось поддерживает положительные и отрицательные ограничения, обнаружение и защита сигнала тревоги сервопривода.
3. Линейная/дуги/B-шлицевой интерполяции погрешность +/-0,5 пульс.
4. Поддержка небольшого ограничения скорости круга, контроля мощности и других функций.
5. 15 общих фотоэлектрических изоляционных входов, совместимых с логическими уровнями 5 В/12 В/24 В.
6. 15 общих фотоэлектрических изоляции OC ворот выход, максимальная мощность 300 мА привода (с непрерывной защитой тока), может непосредственно управлять 24V/5VDC реле.
7. Бортовое управление шифрованием системы, встроенная память параметров и максимальная емкость хранения файлов 256 М.
8. Ускорение s-типа и управление торможением и Адаптивная скорость обработки вперед эффективно обеспечивают плавность движения.
9. Лазер может поддерживать несколько типов лазеров, таких как Оптическое волокно и стеклянная трубка.
10. Поддержка 5 В, 24 В ШИМ/L_ON выход сигнала лазерного управления.
11. Поддержка 5 В, 10 в аналогового напряжения лазерного контроля мощности.
Технические параметры сервосистемы Z-axis:
1. Динамические после точность определения его местонахождения составляет менее 0,1 мм.
2. При обнаружении точность определения его местонахождения составляет менее 0,01 мм.
3. Постоянной ёмкости, универсальный конденсатор дальность обнаружения 0 ~ 9,9 мм.
4. -10 В ~ + 10 в Серводвигатель аналоговый контроль напряжения выход.
5. Максимальная скорость может достигать 800 мм/сек., и максимальное ускорение может достигать 10000 мм/сек. ^ 2.






Введение:

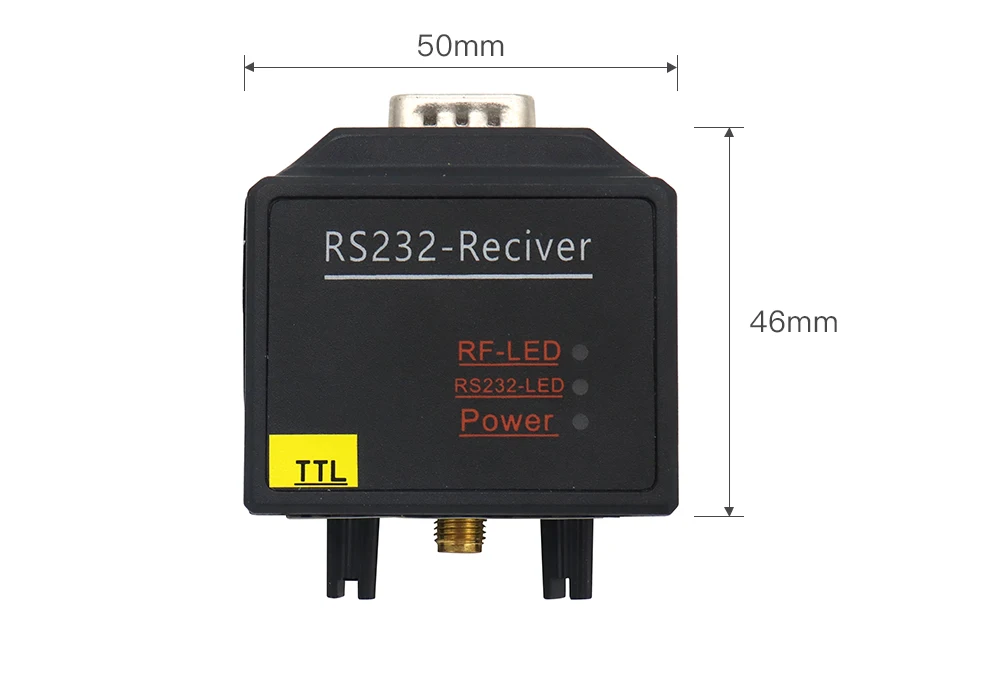

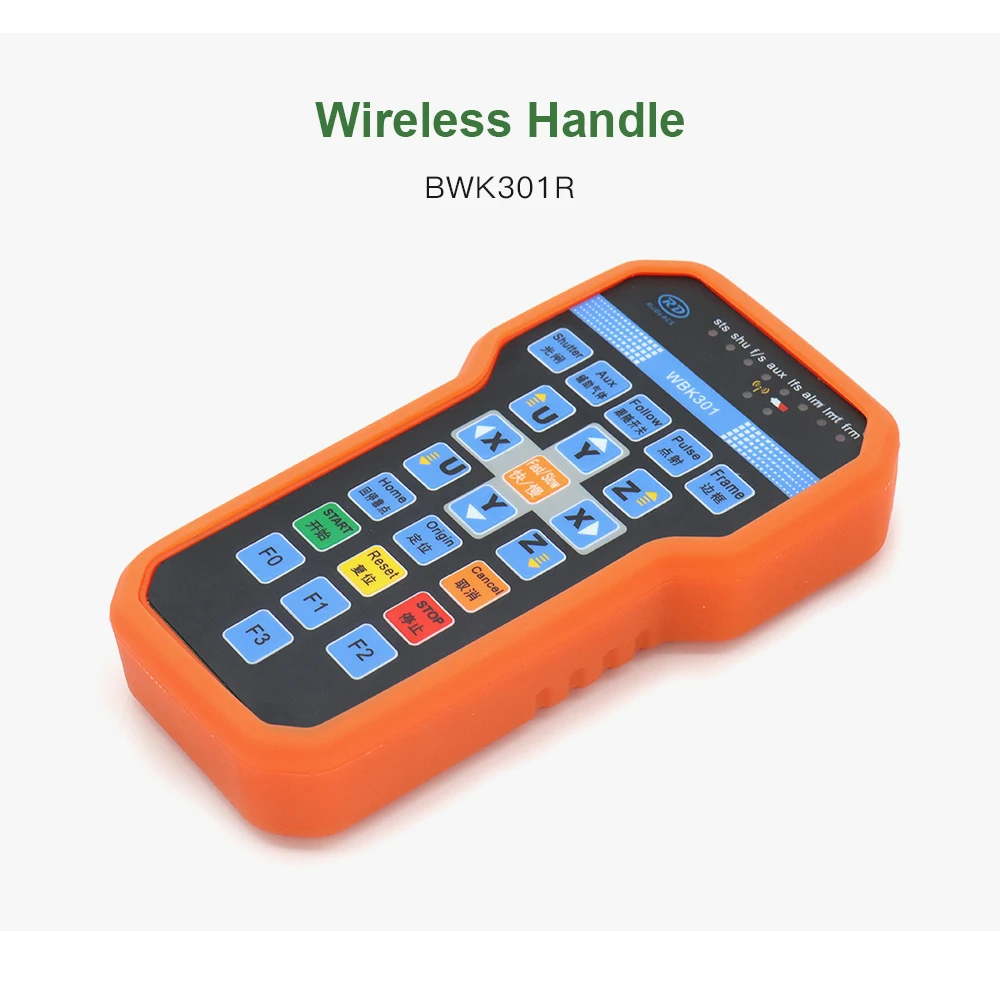

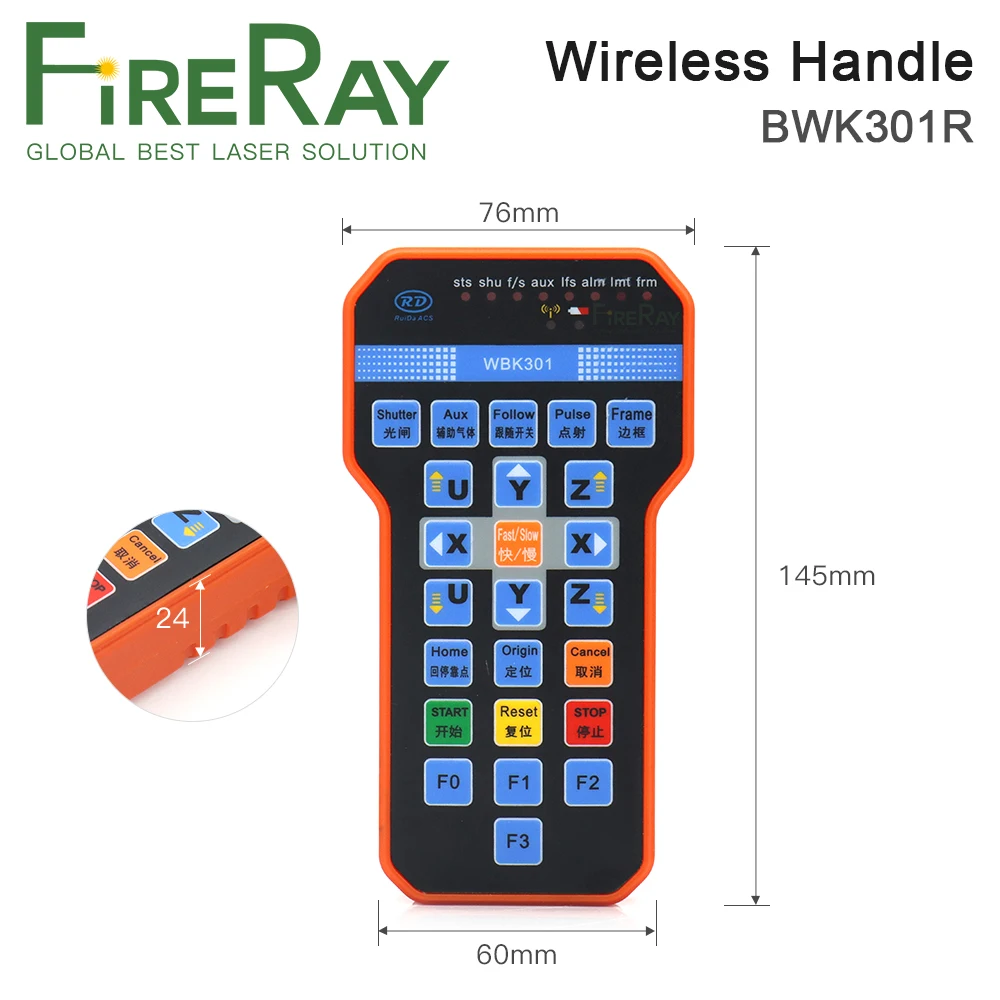

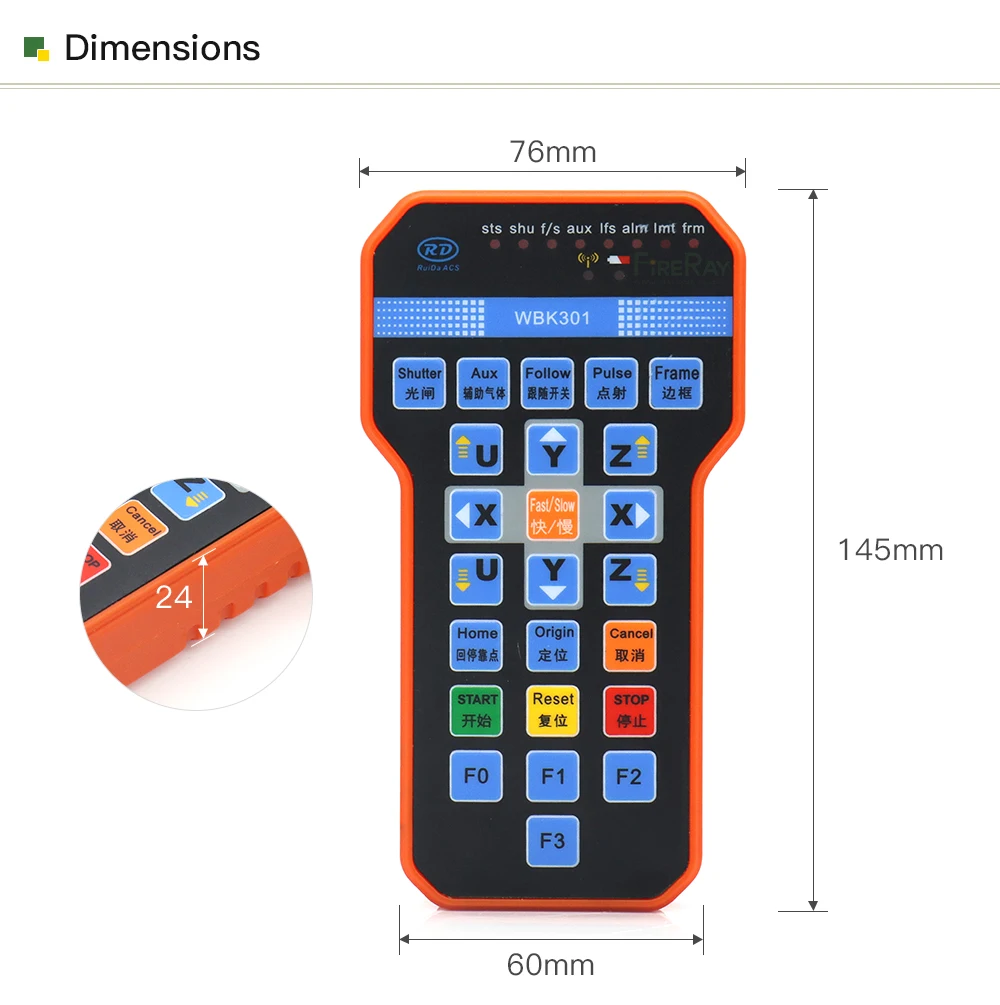

Беспроводная ручка BWK301 использует ручку для установления беспроводной связи с приемником, чтобы пользователи могли управлять основной платой через беспроводную портативную коробку в определенном диапазоне (40 м) стабильно и надежно управлять режущей машиной. Это удобно для пользователей для отладки и управления машиной, повышения эффективности работы и удобной и надежной связи. Работает параллельно с операционной панелью контроллера, без помех и коллизии друг с другом.

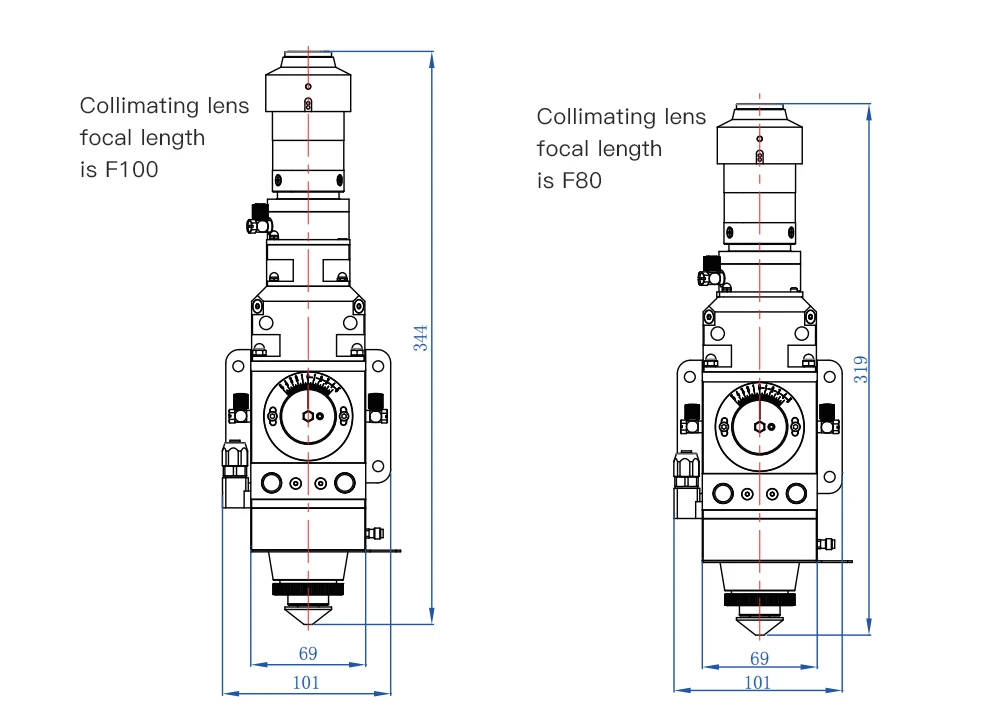

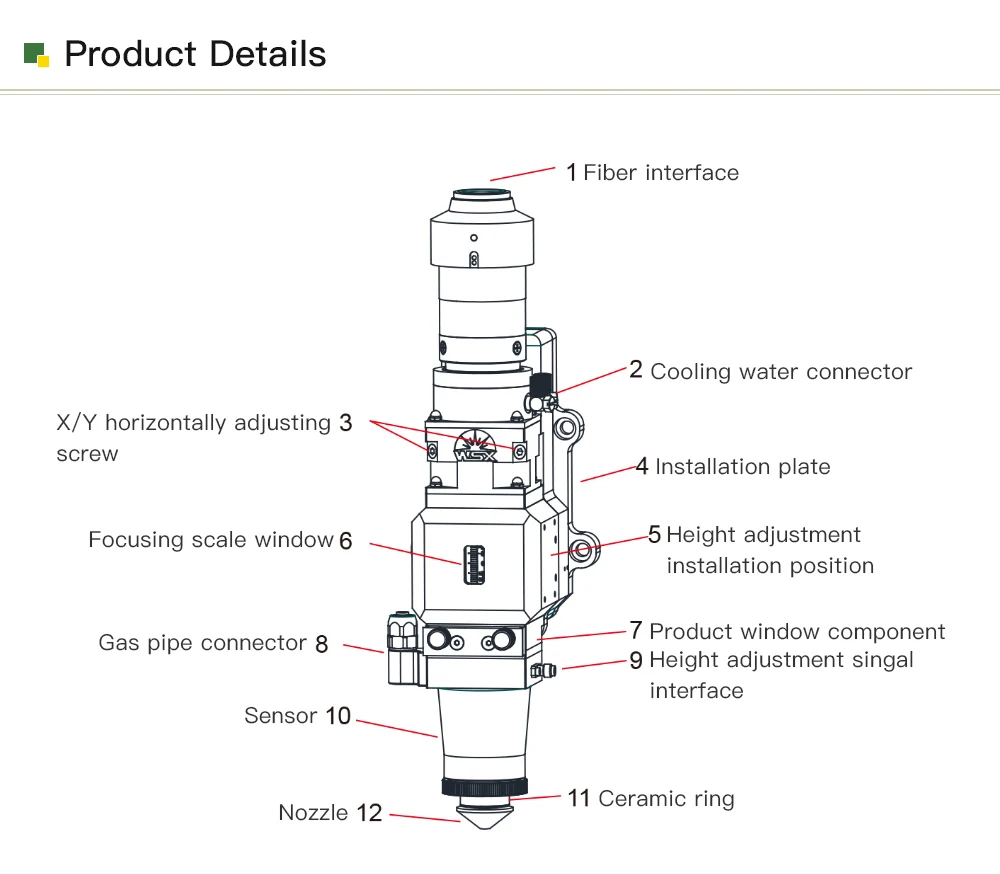

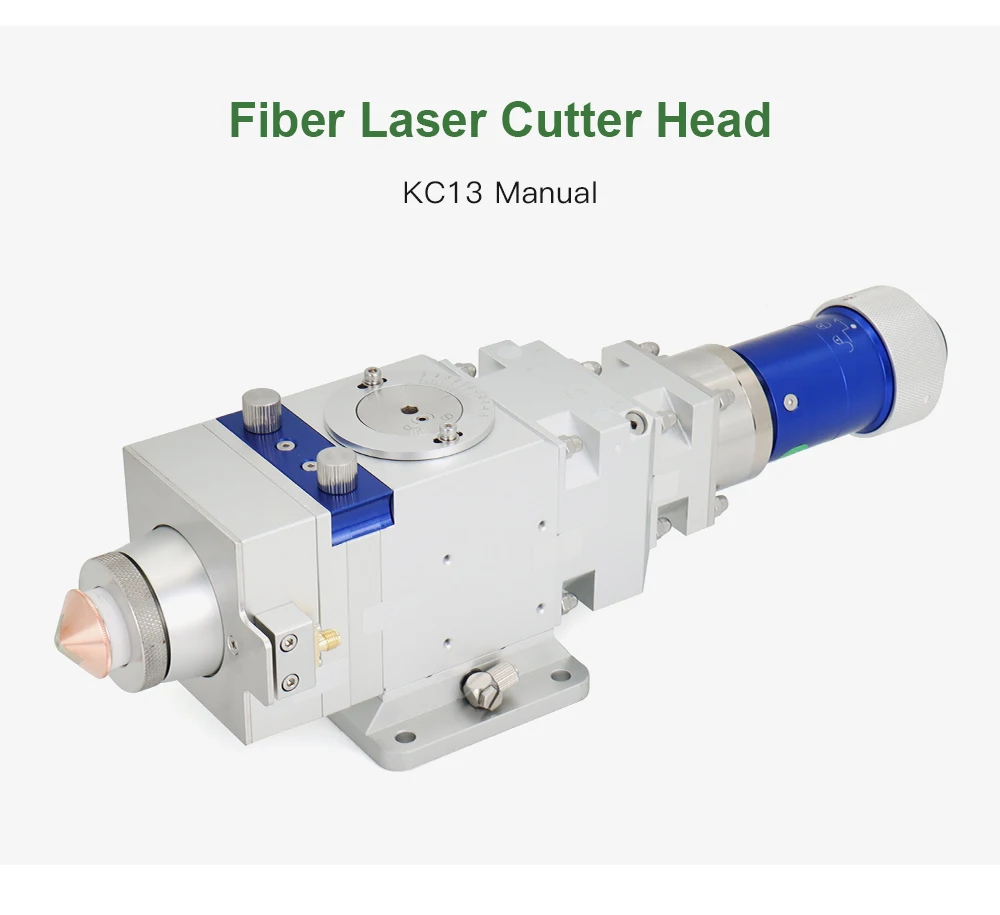

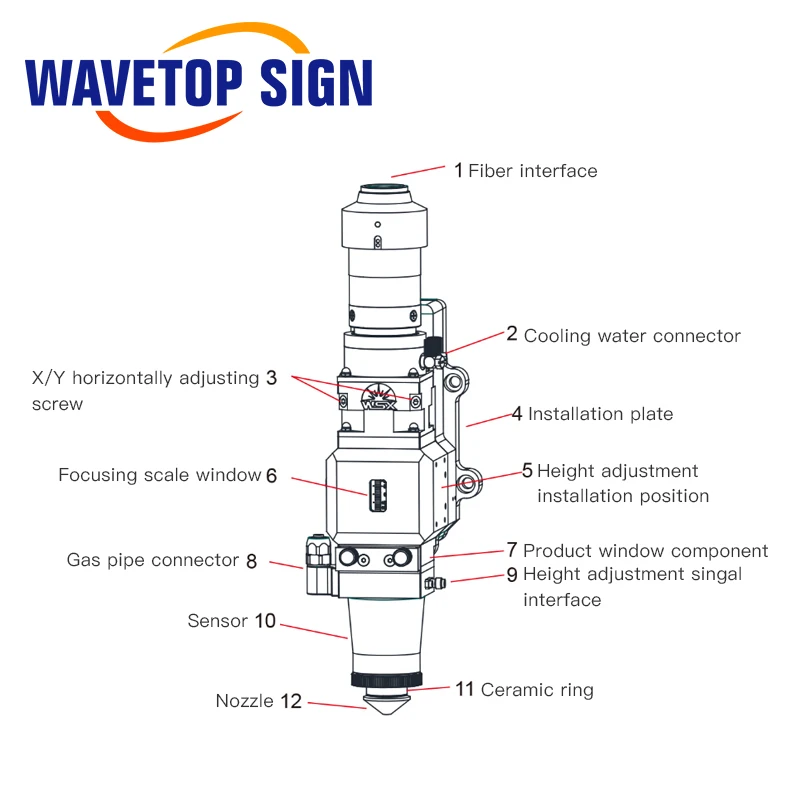

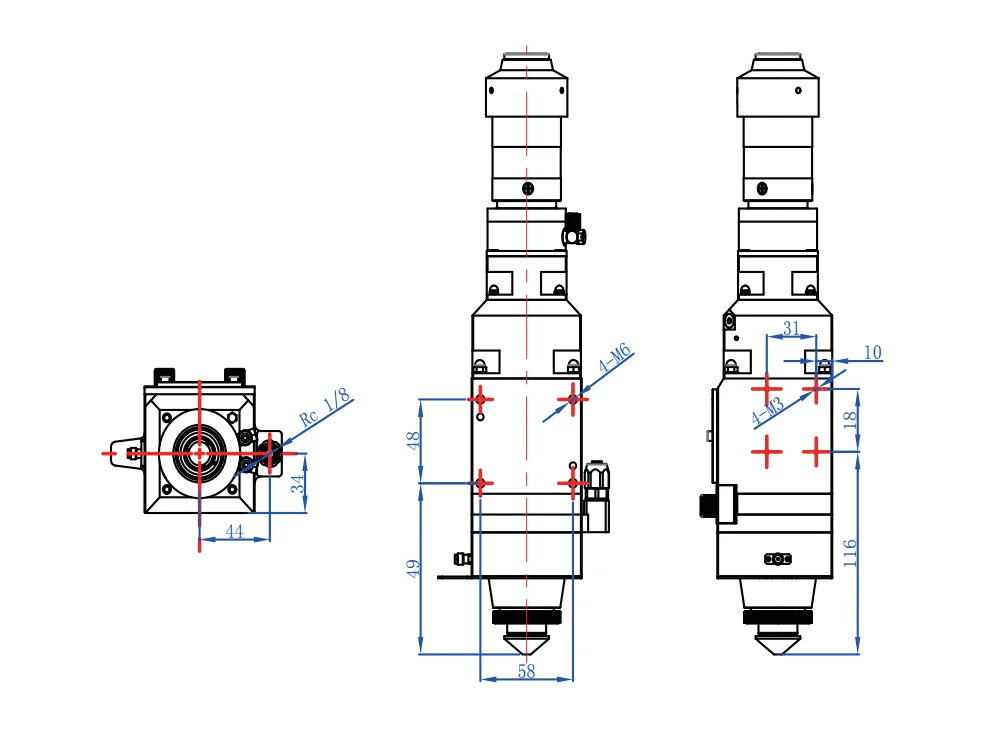

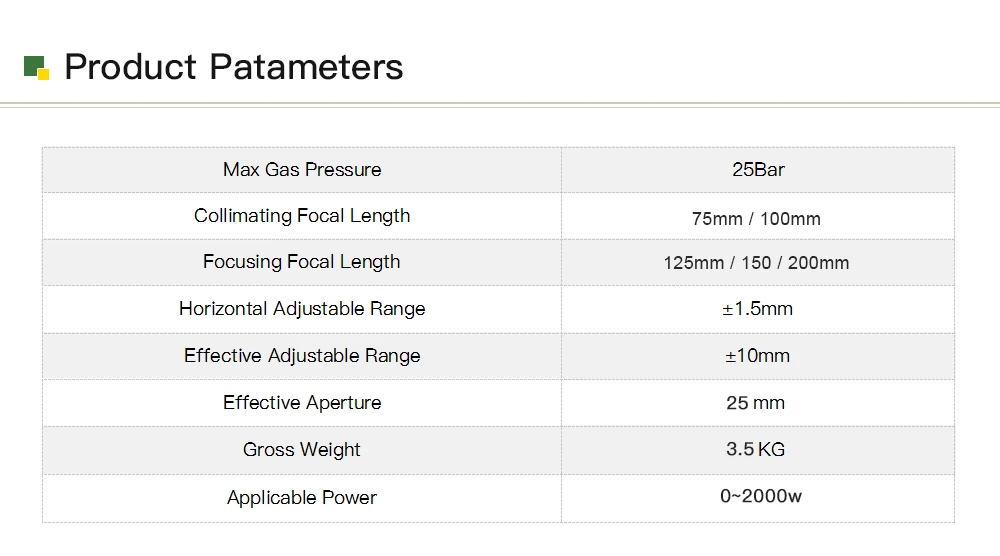

KC13 ручная Фокусирующая волоконная Лазерная режущая головка:
1. Этот вид лазерной головки имеет большое преимущество на средней мощности большого формата волокна лазерной резки приложения.
2. Полностью герметичная внутренняя структура лазерной головки позволяет избежать загрязнения оптической частью от пыли.
3. Двухточечная центрирующая Регулировка лазерной головки; Регулировка фокуса принимает импортное Вождение двигателя и имеет большое улучшение перфорации.
4. Защитные линзы обеспечивают более удобную замену ящика.

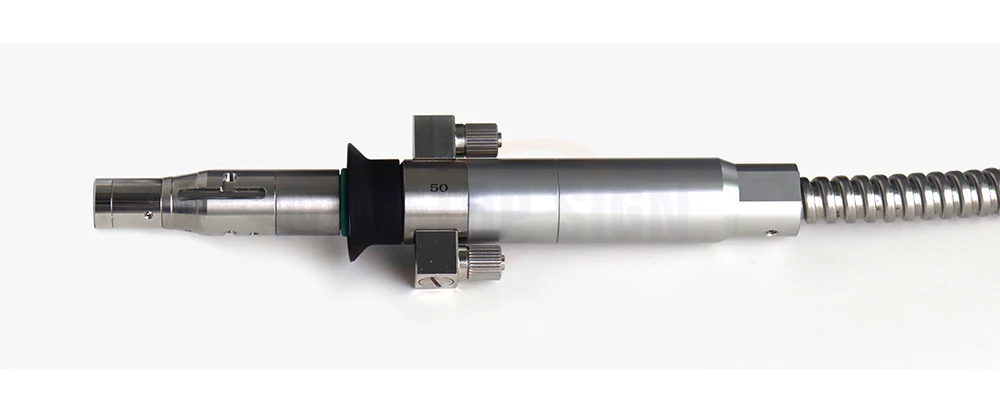

5. Может быть оснащен различными типами QBH коннекторов лазером.





Введение:

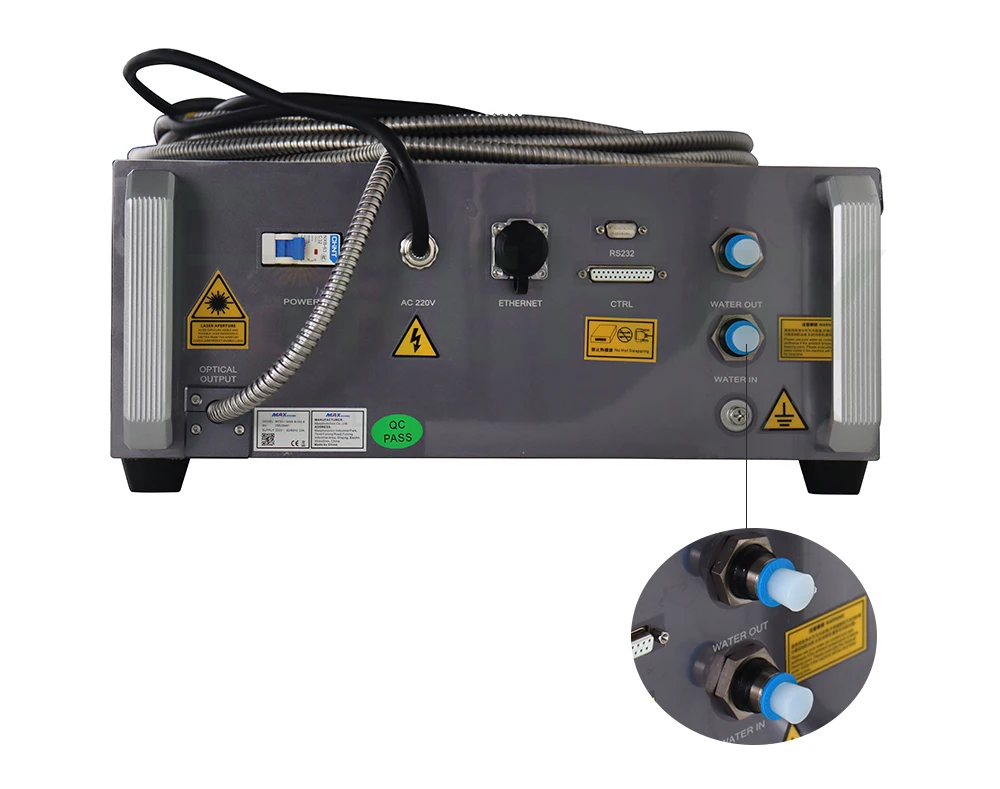

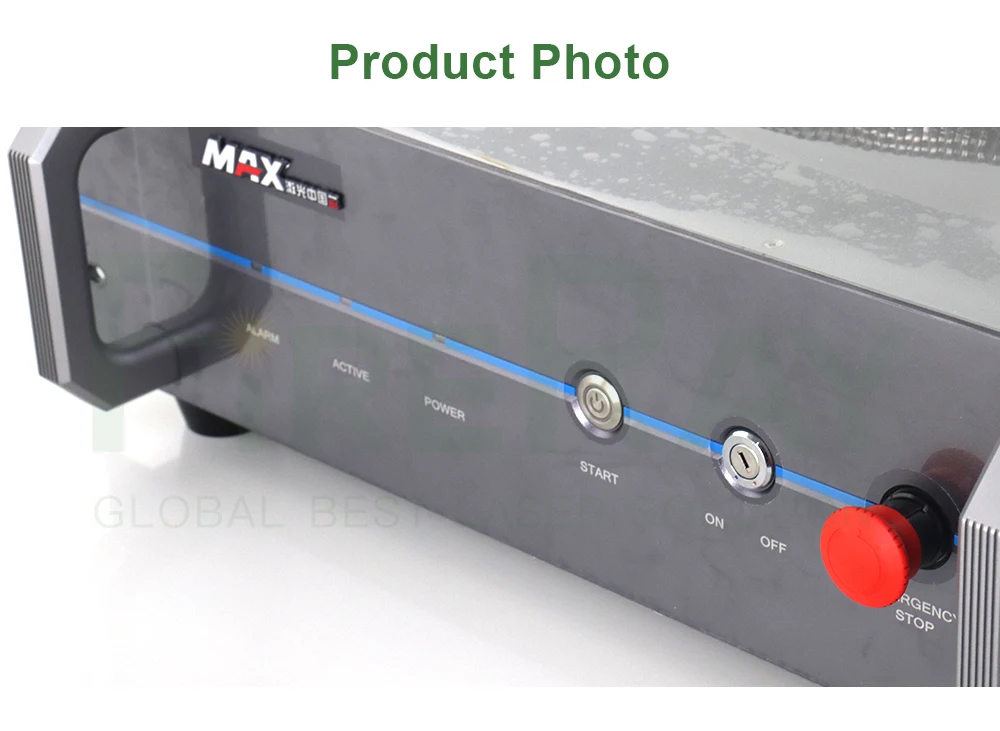

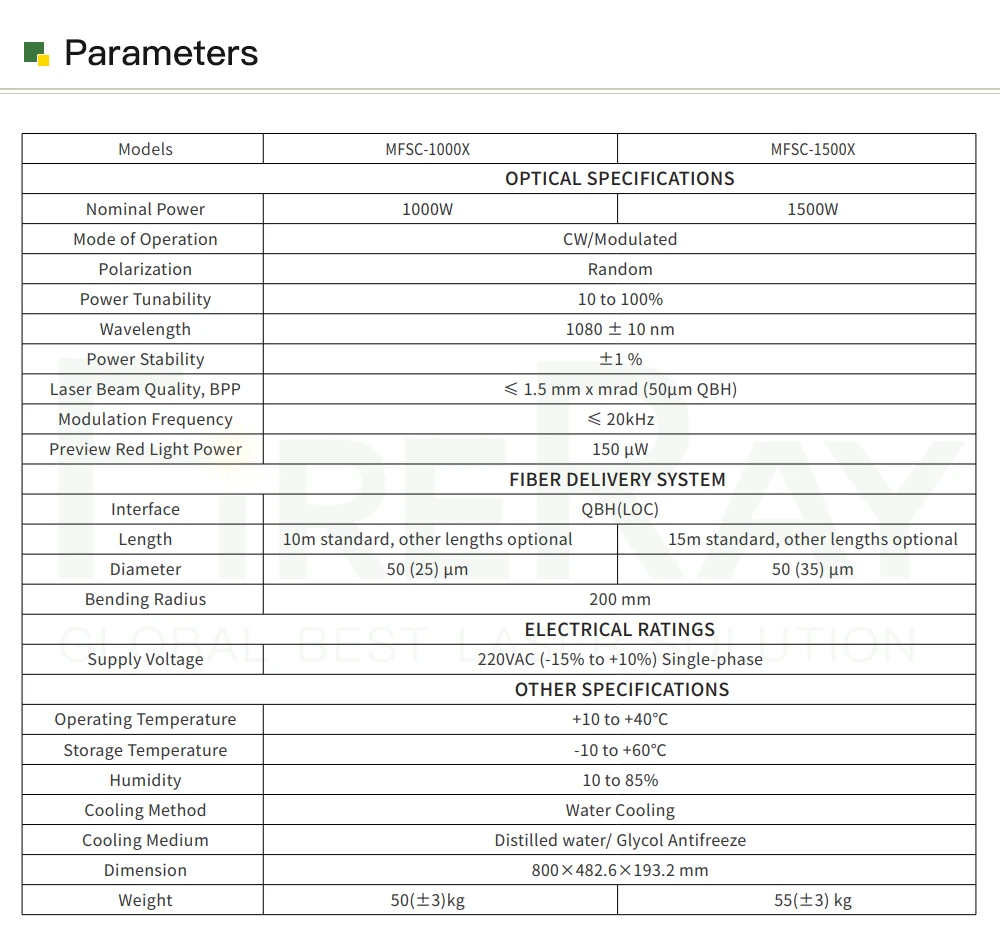

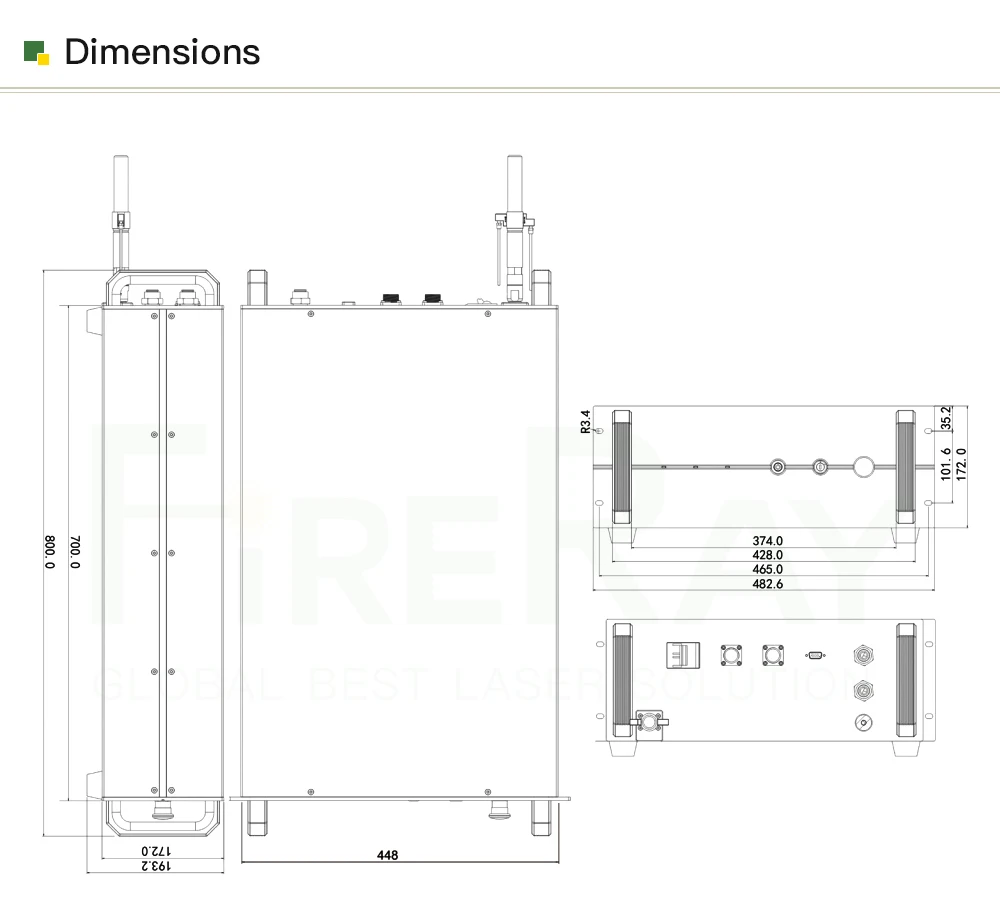

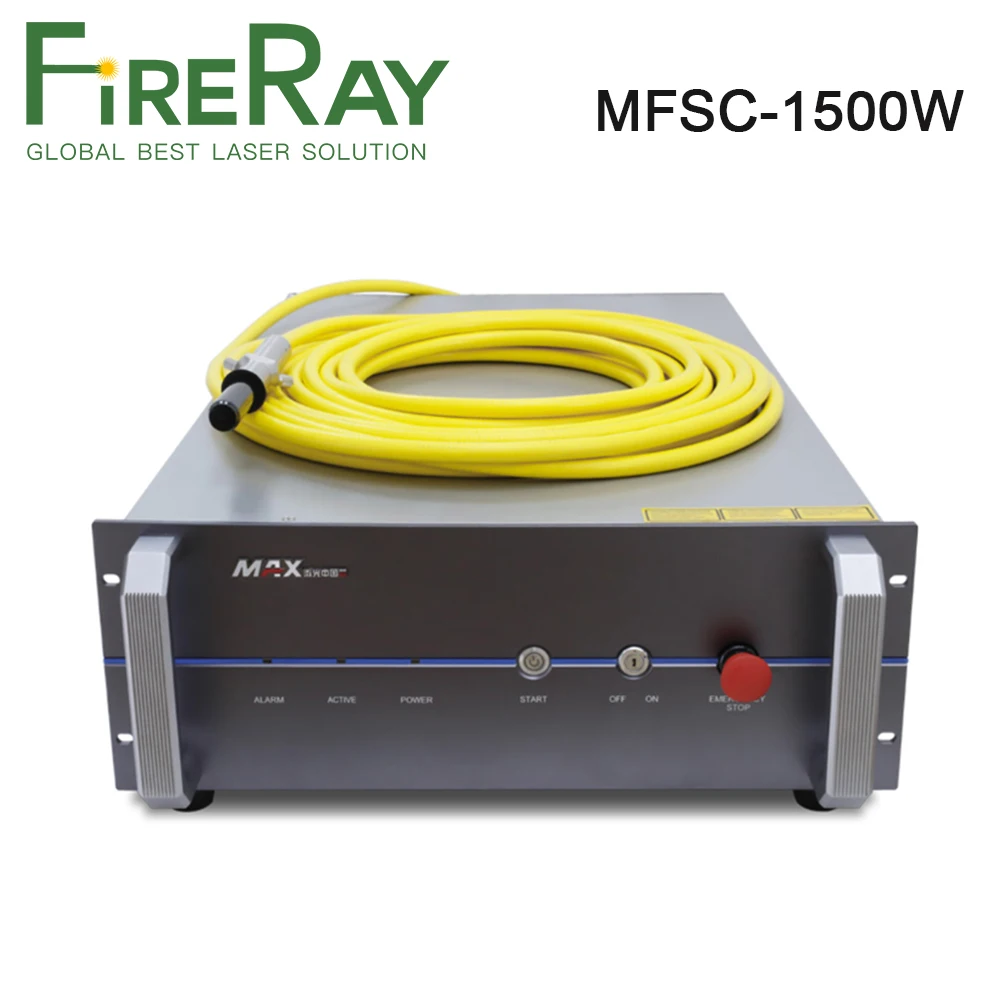

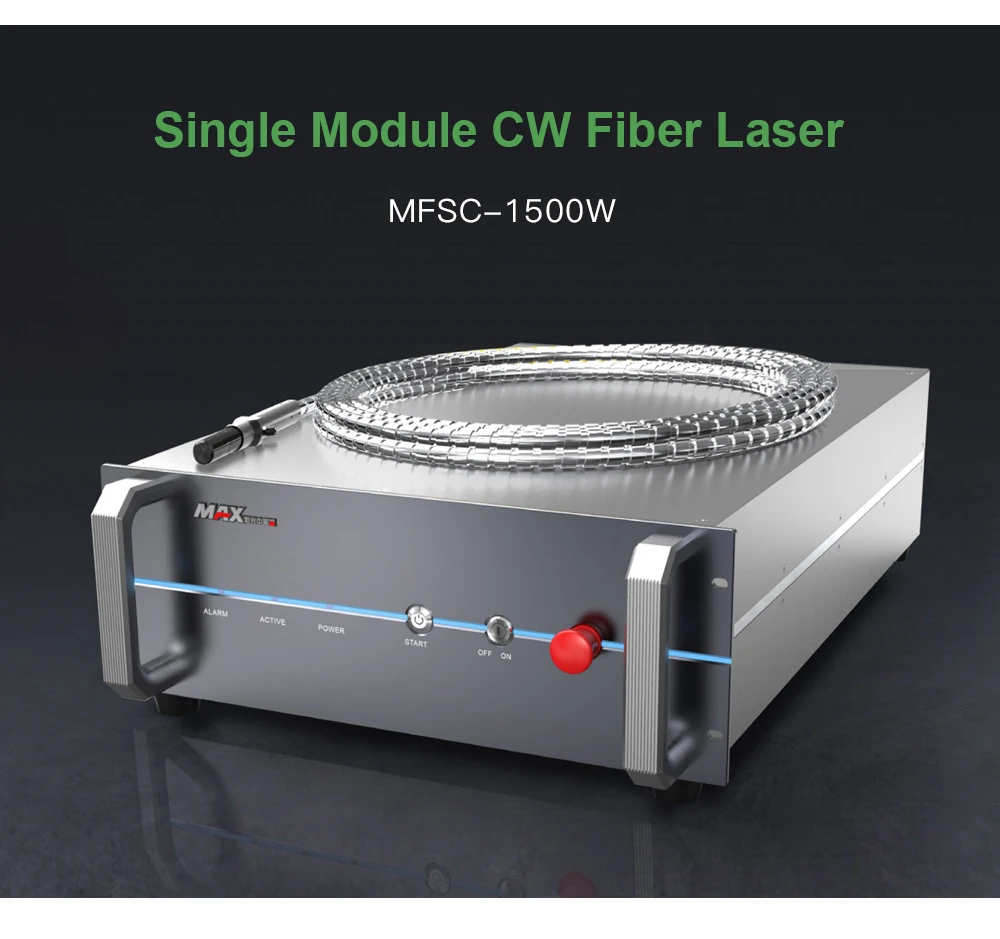

MFSC 1200W-1500W одномодовый непрерывный волоконный лазер, с модульной конструкцией, оптический модуль интегрированный полностью закрытый дизайн, уровень защиты достигает уровня IP67. Система очень интегрирована, не требует технического обслуживания и отличается высокой надежностью. Лазерная мощность постоянно регулируется, с высоким качеством луча и высокой лазерной стабильностью. Это идеальный лазерный источник для лазерной резки, точной сварки, резки толстой пластины и других применений. Используя Оптическое волокно с QBH головным выходом, он может сотрудничать с лазерной обрабатывающей головкой, гальванометром и т. д. для интеграции системы с роботами и станками. Он широко используется в 3C, аппаратных, медицинских, автомобильных, авиационных и других областях.

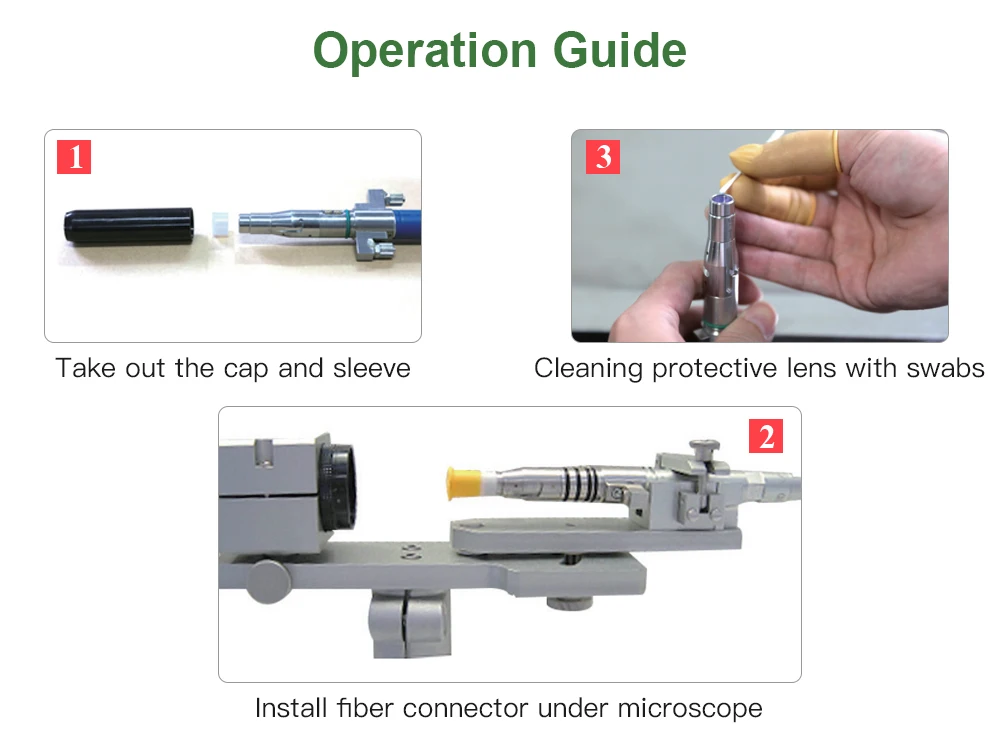

Важно:
1. Не используйте безворсовую оптическую салфетку или тампон.
2. Не прикасайтесь к защитному объективу оптоволоконного разъема.
3. Не выдувайте напрямую, иначе новые грязные будут доставлены.
4. Не прикасайтесь к кончику чистящего тампона пальцами и используйте каждый тампон только один раз.
5. Перед размещением защитного чехла и рукава необходима очистка.
6. Никогда не выдувайте воздух непосредственно на поверхность, потому что вы можете вложить загрязнения в поверхность. Всегда дуйте по поверхности!
7. Если волоконный соединитель не может быть установлен в оптической системе немедленно, пожалуйста, закройте его защитной крышкой, очищенной сжатым воздухом.
