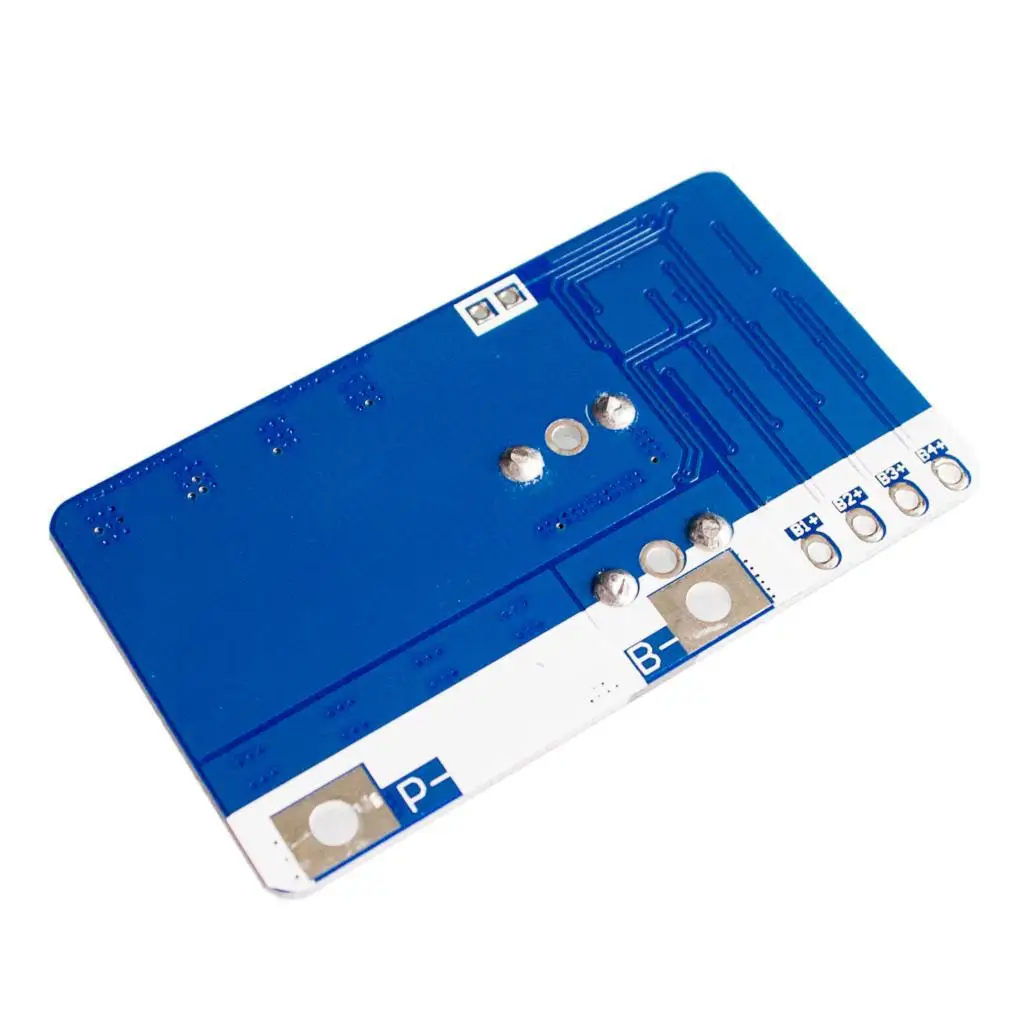

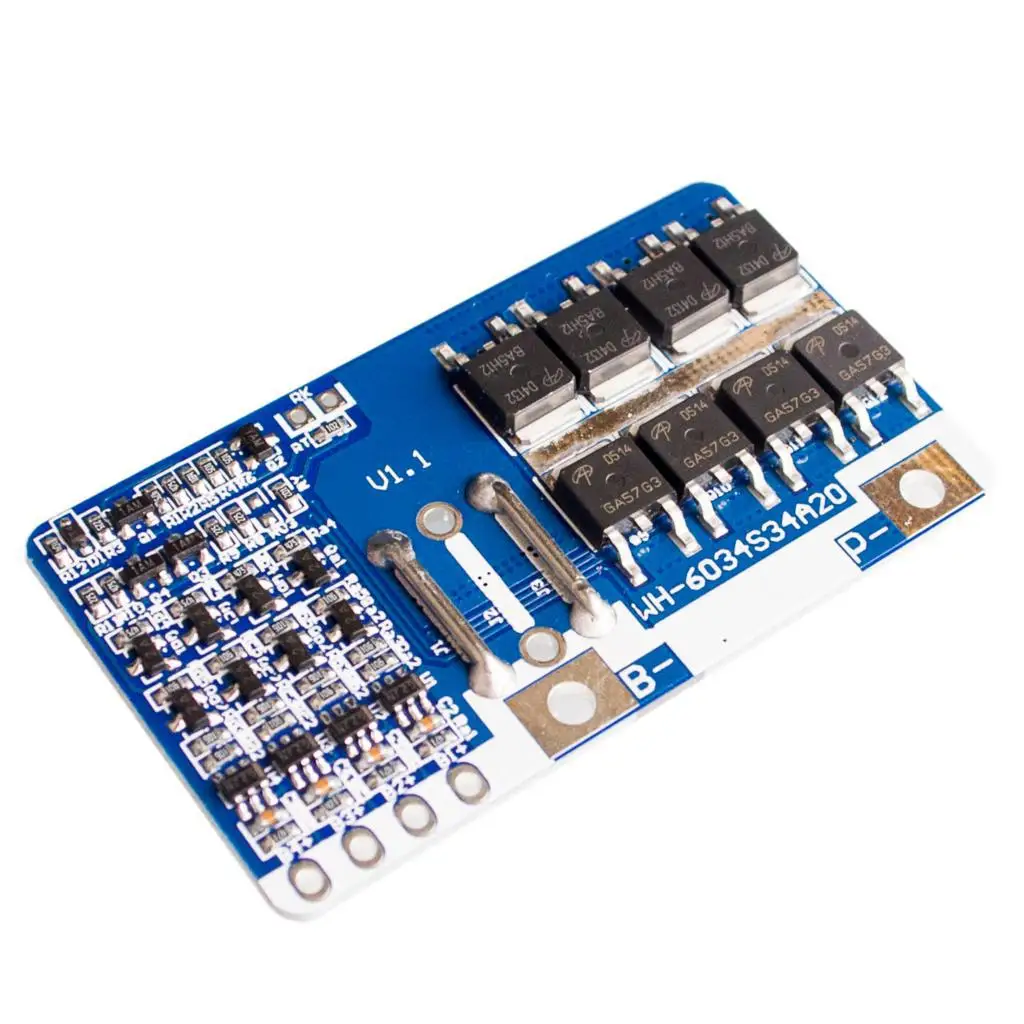

4 серии 14,8 V 16,8 V литиевая батарея Защитная плата высокого тока 20A работа 18650 литиевая батарея Защитная панель
Особенности: 1. Встроенная высокоточная схема напряжения; 2. Терминал, подключенный к зарядному устройству, оснащен устройствами высокого напряжения; 3. Встроенная трехступенчатая схема перегрузки по току (перегрузки по току 1, перегрузки по току 2, короткого замыкания нагрузки); 4. Заряд и разрядка аккумулятора можно контролировать через трубку MOS; 5. Низкое потребление тока в режиме ожидания. Технические параметры: 1. Модель: WH-6034S34A20; 2. Напряжение: (1) Напряжение зарядки: постоянный ток: 18 в CC/CV (макс.: 20 В); (2) сбалансированное напряжение одной ячейки:/; 3. Ток: (1) одноячейный ток выравнивания:/; (2) потребление тока в одной ячейке (самопотребление): ≤ 8uA; (3) Максимальный ток непрерывного разряда: 20A; 4. Защита от перезарядки: (1) Напряжение обнаружения перезарядки: 4,325 в, точность <0,025 в; (2) Перегрузка обнаружения Время задержки: 1,2 s; (3) Перенапряжение напряжения: 4,075 в, точность <± 0,025 в; 5. Защита от перегрузки: (1) Защита от избыточной разрядки обнаружения напряжения: 2,5 V, Точность ≤ + 0,05 V; (2) Задержка обнаружения перегрузки: 144 мс; (3) Защита от превышения восстановление сброса напряжения: 2,9 V, Точность ≤ + 0,05 V; 6. Защита от перегрузки по току: (1) Напряжение обнаружения перегрузки по току: 197мв, Точность ≤ + 15 мВ; (2) Ток обнаружения перегрузки по току: 51,5a, точность <+ 3,5a; (3) Время задержки обнаружения перегрузки по току: 9 мс; (4) Состояние восстановления: автоматическое восстановление; 7. Защита от короткого замыкания: (1) состояние обнаружения: внешняя короткого замыкания; (2) Время задержки обнаружения: ≤ 320us; (3) состояние восстановления: автоматическое восстановление; 8. Внутреннее сопротивление: схема защиты (MOSFET)≤ 4mQ; 9. Температура: (1) Диапазон рабочих температур:-40 ~ + 52C; (2) Диапазон температур хранения: -40 ~ + 125C; 10. Размер (Д * Ш * В): 60*34*4,0 мм. Примечание 1: Пожалуйста, обратите внимание на условия использования входного и выходного напряжения и тока нагрузки, так что потребление энергии в защитной плате не превышает допустимое энергопотребление электрических параметров; Примечание 2: обратите особое внимание на то, что ток нагрузки не может работать в течение длительного времени между большим непрерывным рабочим током и током защиты от перегрузки по току; Примечание 3: когда аккумулятор подключен, он может не разрядиться. В этот чехол Подключите зарядное устройство для восстановления нормального рабочего состояния; Примечание 4: когда перезаряженные батареи и перезаряженные батареи смешиваются и используются в серии, плата защиты будет перезаряжаться и перезаряжаться, и аккумулятор не может быть заряжен и разряжен; Примечание 5: хотя эта Защитная панель имеет встроенную антистатическую защиту, пожалуйста, не прикасайтесь к ней руками, когда электрическая Защитная плата работает.
