Пожалуйста, обратите внимание:
Этот prouct должен работать с USB для UART конвертора (UC-2102) для загрузки эскиза, UC-2102 здесь: https://www.aliexpress.com/item/32588524266.html?spm=5261.ProductManageOnline.0.0.17574edfl969hf
Краткое описание

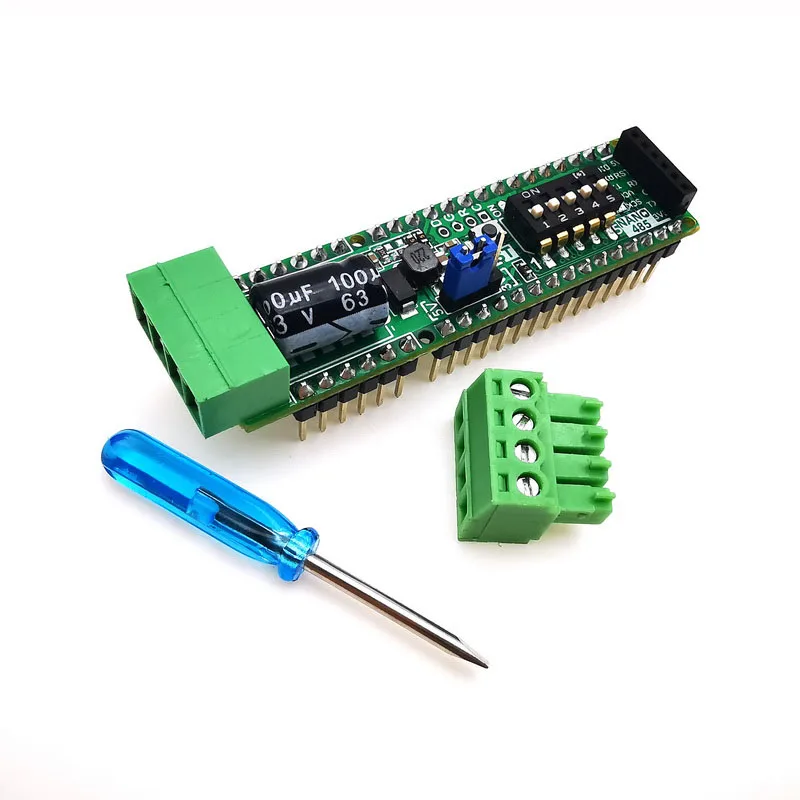

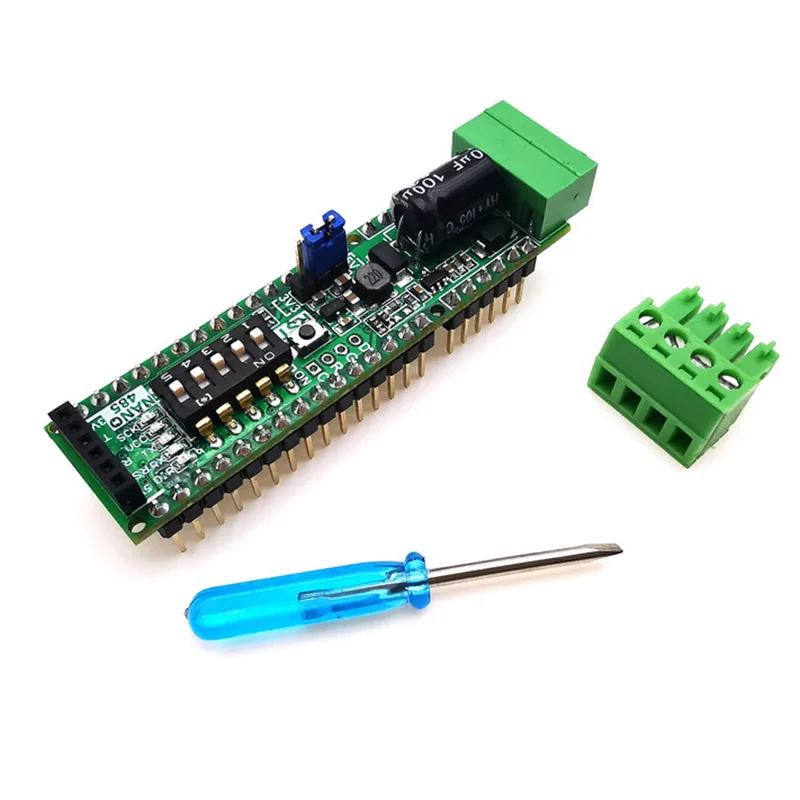

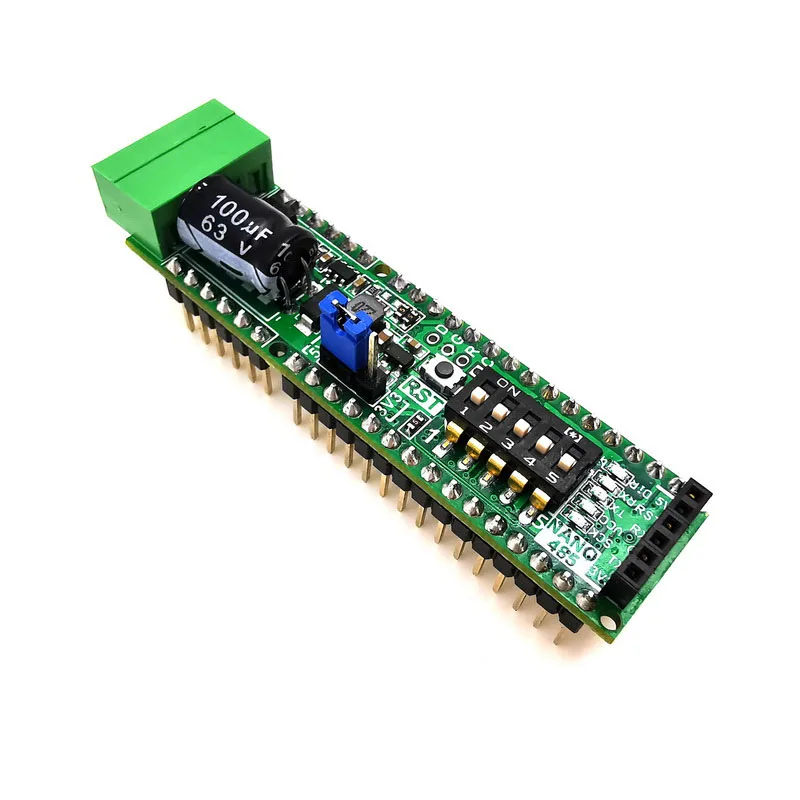

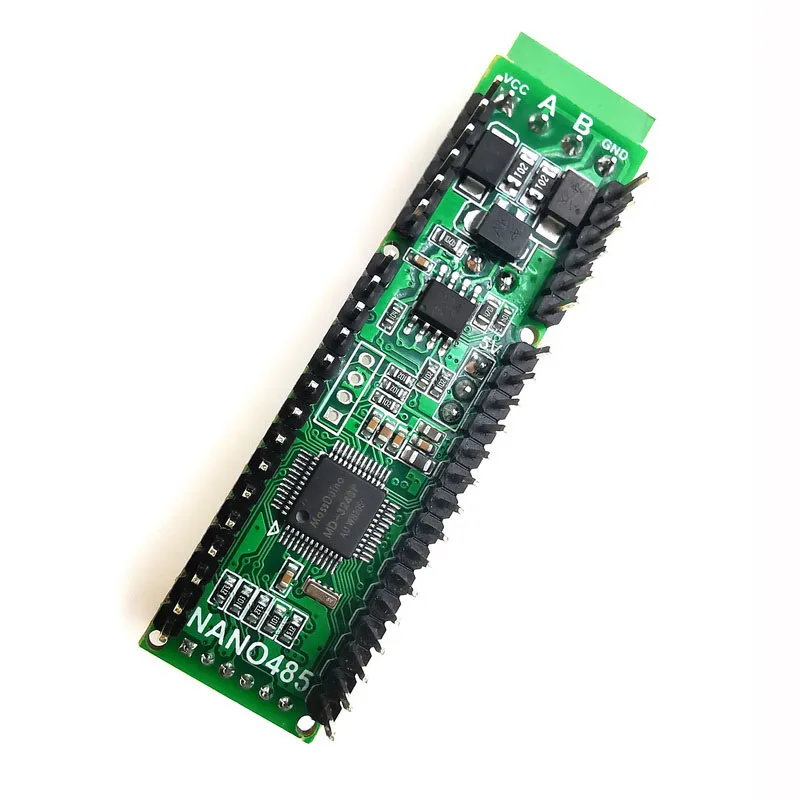

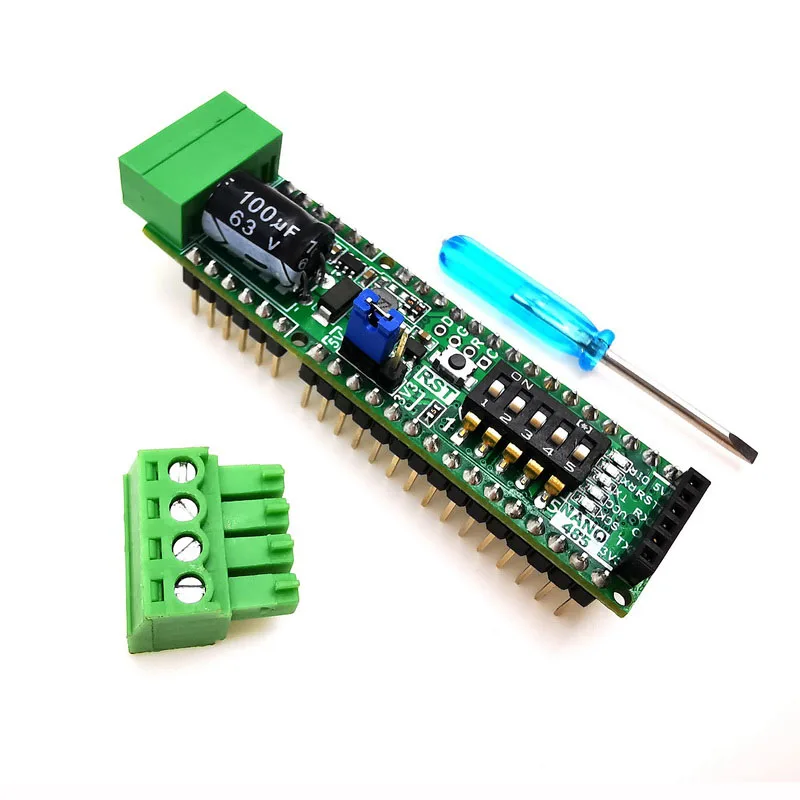

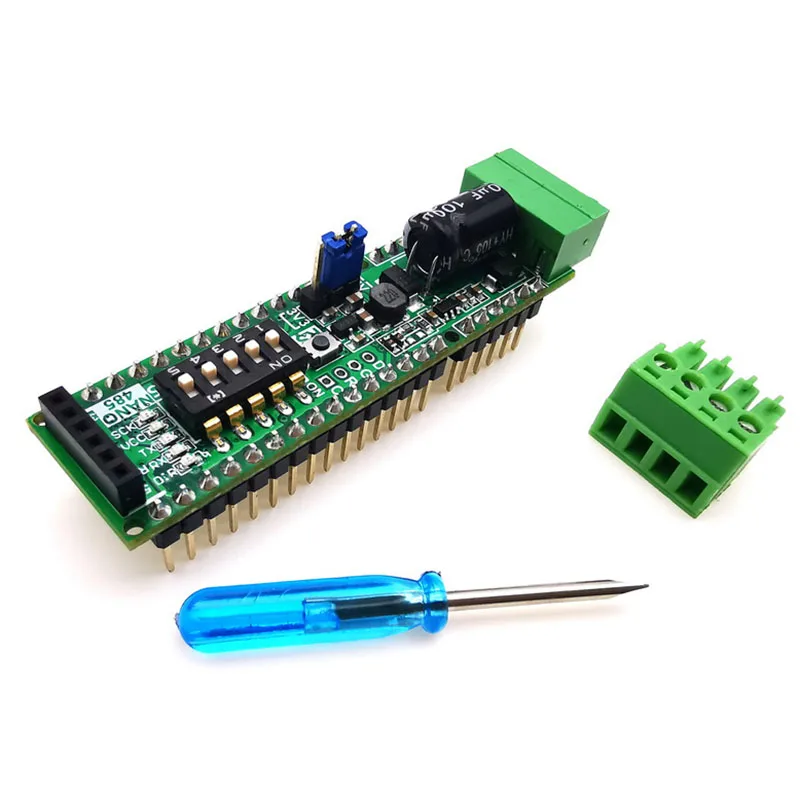

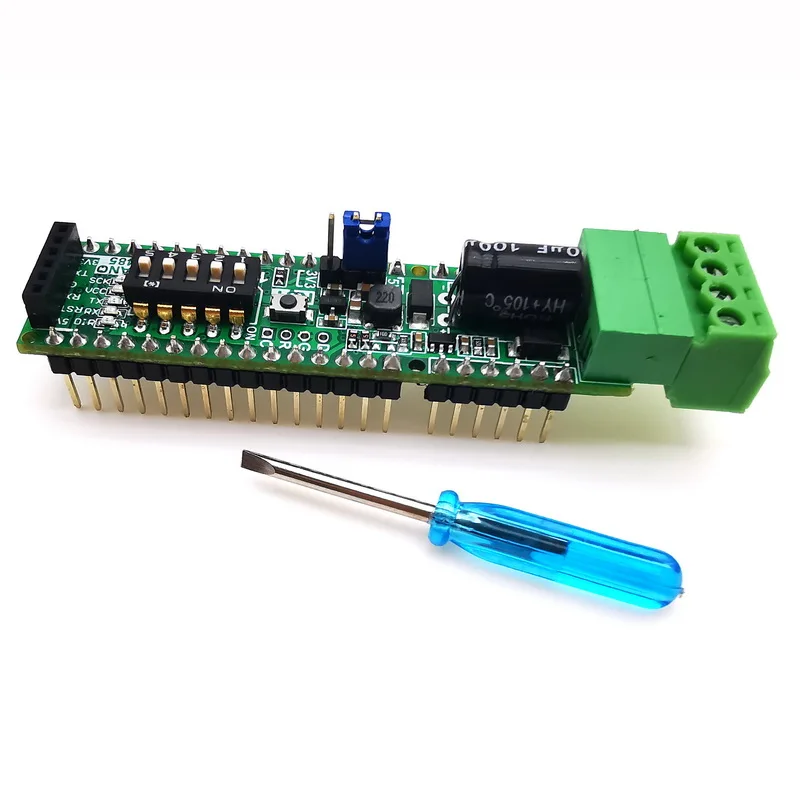

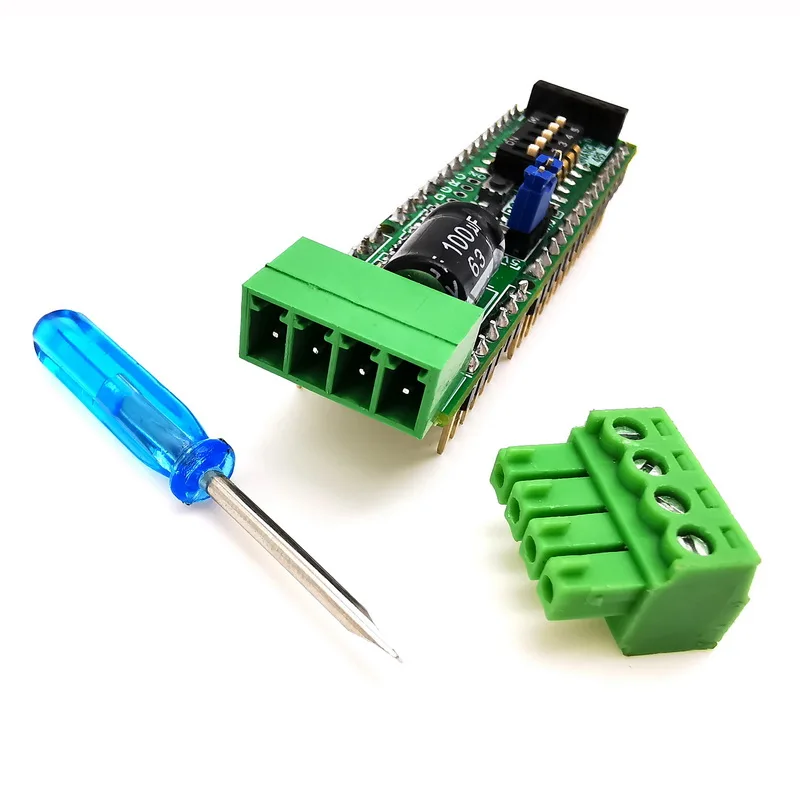

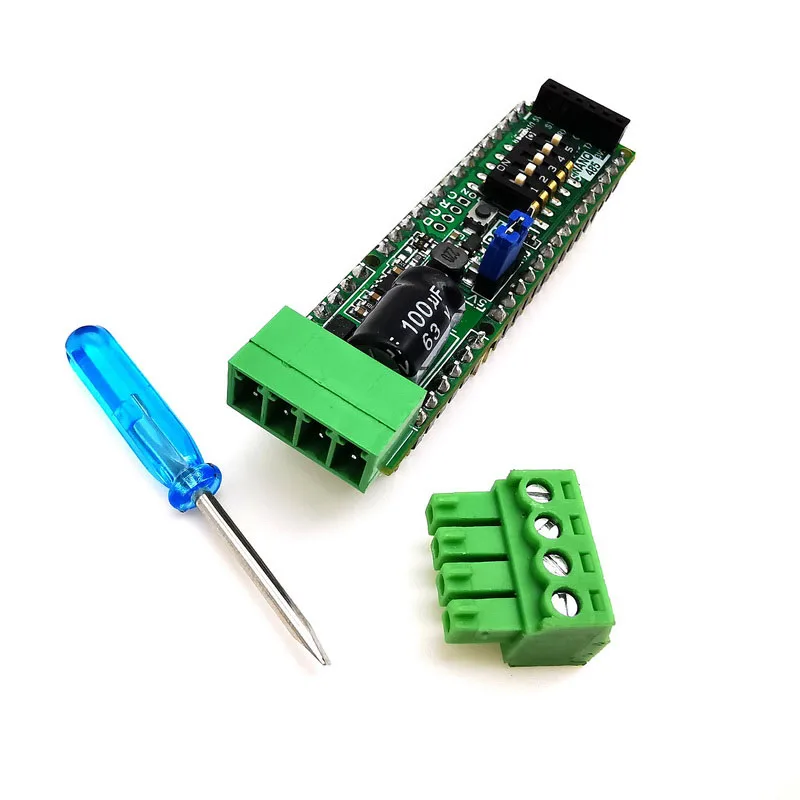

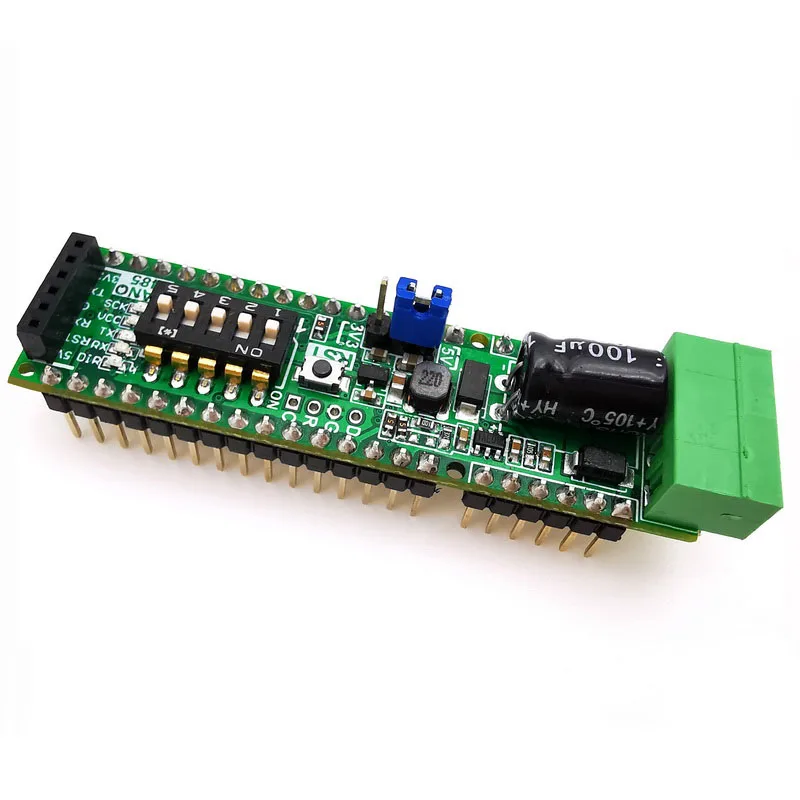

Massduino Nano485-это модуль, который соединяет микроконтроллер MD-3248P и RS-485 интерфейс, встроенный DC/DC с входным напряжением постоянного тока до 48 В, модуль может быть поставлен RS-485 шиной, И выходным напряжением 5 В и 3,3 В 500mA для того, чтобы быть непосредственно подключено к сети.NANO485 наследует штыревое назначение стандартного Massduino NANO и расширяет больше штырей IO, поэтому NANO485 немного длиннее стандартного Massduino NANO.MD-3248P очень совместим с ATMega328P, но с большим количеством контактов IO, вы можете использовать MD-32848P так же, как вы бы хотели с UNO.Для плавного использования NANO485, пожалуйста, загрузите посылка расширения Arduino на веб-сайте inhaos:
Особенности:

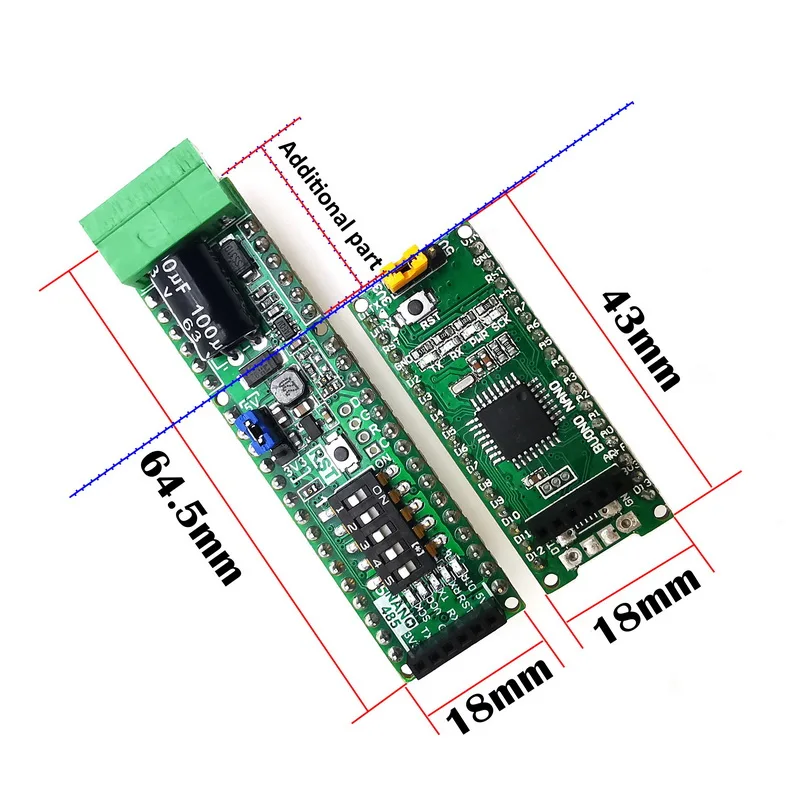

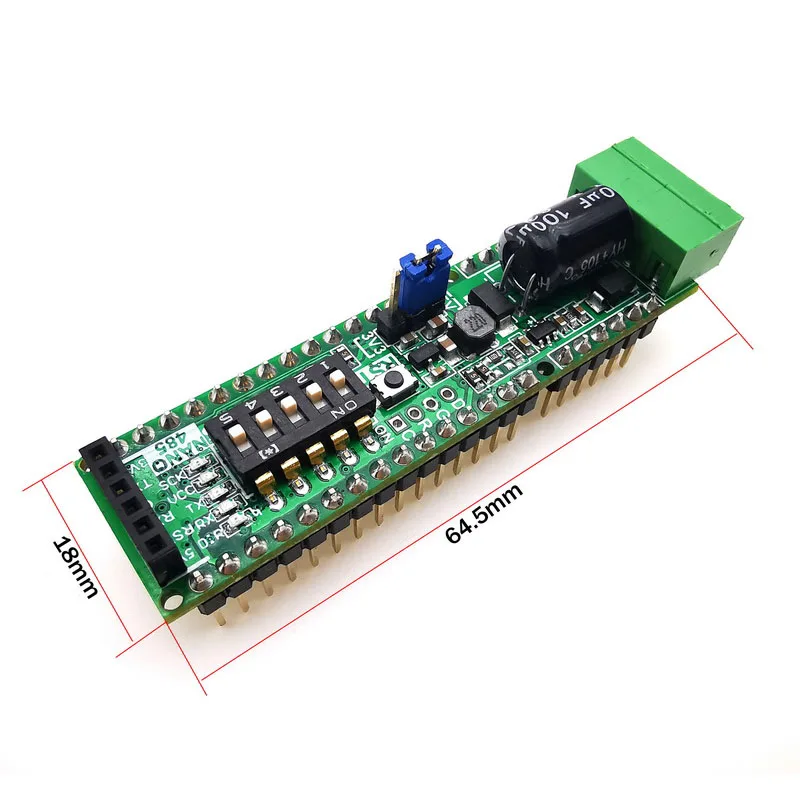

1. Компактный размер:. 64x18 мм (стандартный размер Massduino NANO 45x18 мм)2. Простота в использовании: Программирование с Arduino IDE.3. Стабильный дизайн: Промышленный уровень RS-485 защита.4. Сильная Совместимость: совместимость с существующей платой защиты Arduino, реализация различных функций.5. Бортовой DC/DC: Бортовой DC2CD, вход 12V ~ 48V, выход 5V/3,3 V 500mA к периферийной цепи.6. Бортовой адресный кодер: 5 бит бортовой адресный кодер, простая сеть.7. Легко загружать прошивку: устройство можно загружать прошивку через Arduino IDE или через RS-485 автобус.

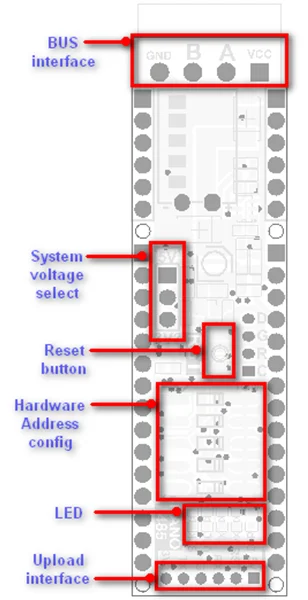

Описание штифта
Сравнение между Arduino Nano и Nano-485
Стандартный ресурс:
Совместим со всеми стандартными ресурсами Arduino NANO.
Дополнительный ресурс:

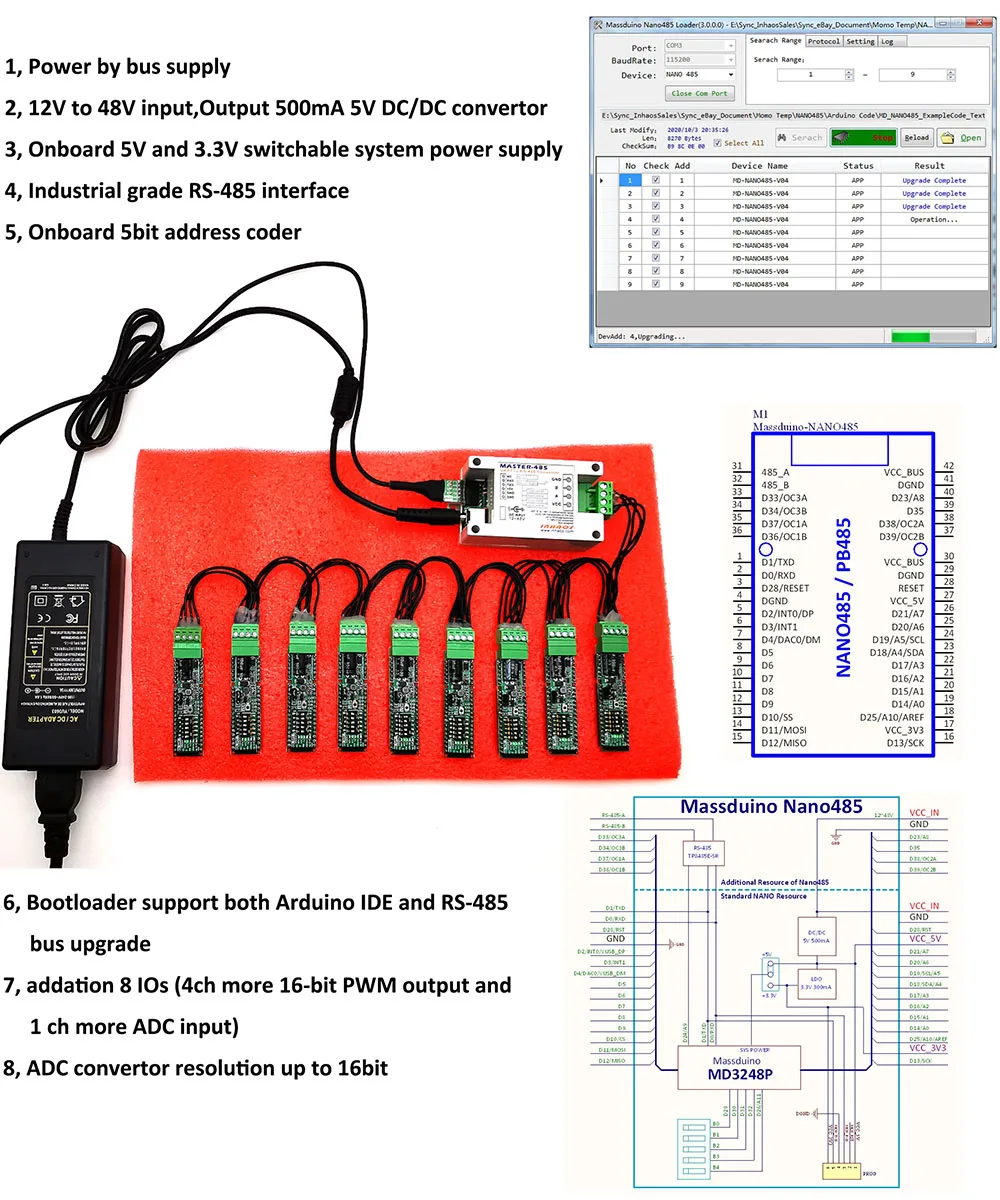

1. Питание от автобуса2, 12V 48V вход переменного тока, Выход 500mA 5V DC/DC преобразователь3, бортовой 5V и 3,3 V переключаемый источник питания системы4. Интерфейс промышленного класса RS-4855, бортовой 5bit адрес кодер6, Bootloader поддерживает как Arduino IDE, так и RS-485 обновление шины7, addation 8 IOs (4ch более 16-битная ШИМ выход и 1 ch вход АЦП)8, разрешение конвертора ADC до 16 битБольше совместимых периферийных устройств comeing soon...

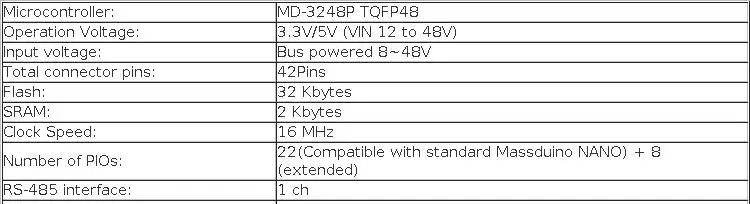

Параметры:
Бортовой ресурс:
1. Интерфейс VIN (Pin 30 и Pin42) и VCC интерфейса шины имеют внутреннее соединение.2, модуль может быть выход 5V и 3,3 V, и совокупными характеристиками должна быть предела 500mA3, Pin1-Pin30 совместим со стандартом Arduino Nano, Pin31-Pin42-это дополнительные детали.4, модуль может быть работать под 5V или 3,3 V, напряжение системы выбирается перемычкой, джемпер необходимо установить на pin-код.5, на борту 5 бит аппаратного адресного кодера, для легкого обращения к устройству при использовании шины.6, бортовой светодиодный: SCK(D13)/VCC/TX/RX/Bus Direct7, модуль можно обновить прошивку двумя способами:7-1, загрузка через интерфейс UART в Arduino IDE7-2, загрузить на RS-485 автобус
Типичное применение

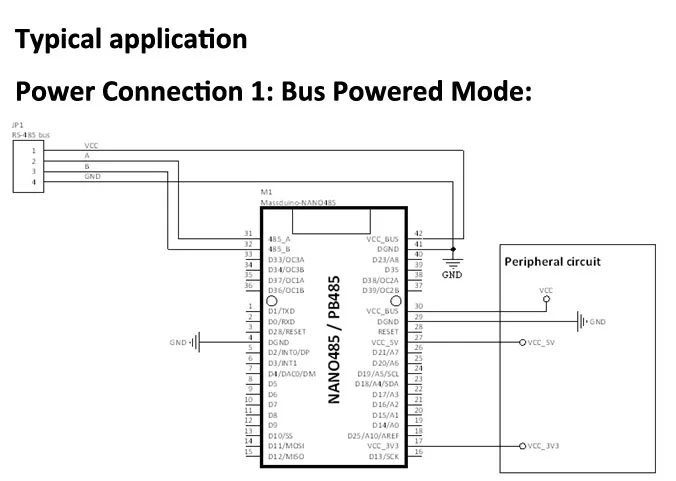

Подключение питания 1: режим питания автобуса ed:

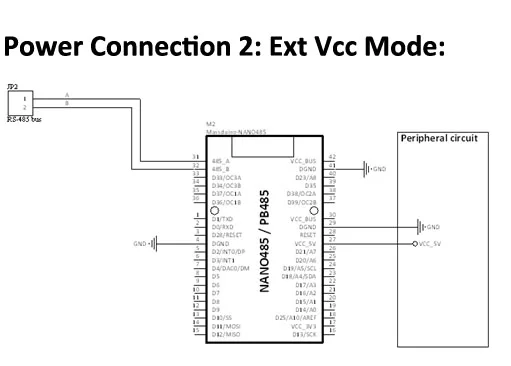

Подключение питания 2: режим Ext Vcc:

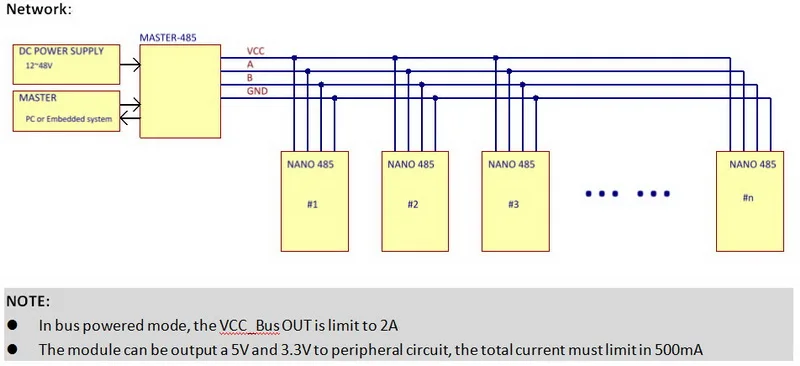

Примечание:
1. В режиме питания на шине выход VCC_Bus ограничен на 2 А2, модуль может быть выход 5V и 3,3 V постоянного тока до подключено к сети, совокупными характеристиками должны ограничений при долгом пользовании вдали от 500mA
