Градиентный дыхательный свет DIY Kit пятиконечная звезда DIY обстоятельства светодиодный ная лампа Электроника обучение пайке
Последнее обновление: 15.09.2024
Градиентный дыхательный свет DIY Kit пятиконечная звезда в форме DIY обстоятельства светодиодный ная лампа для обучения пайке электроники
Это руководство: http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/GY18598-1.pdf

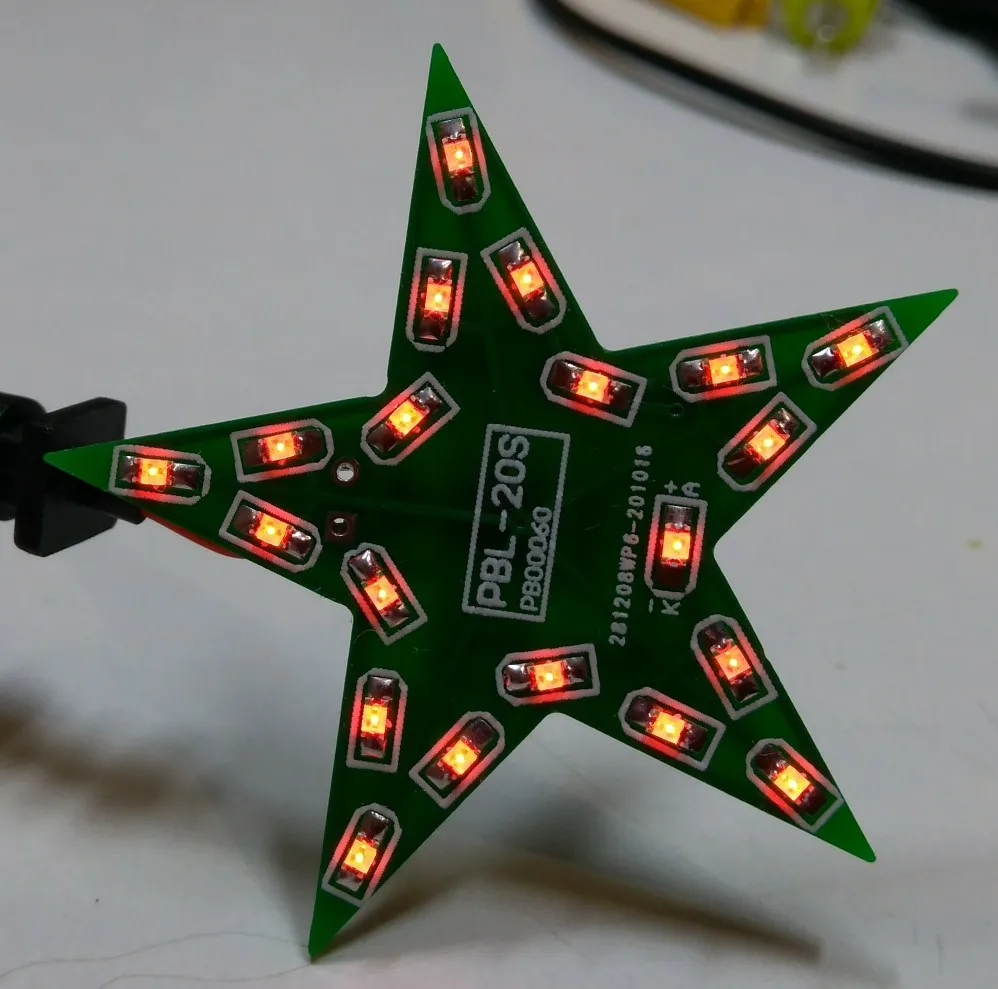

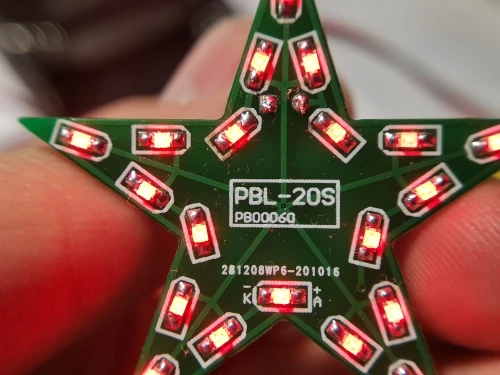

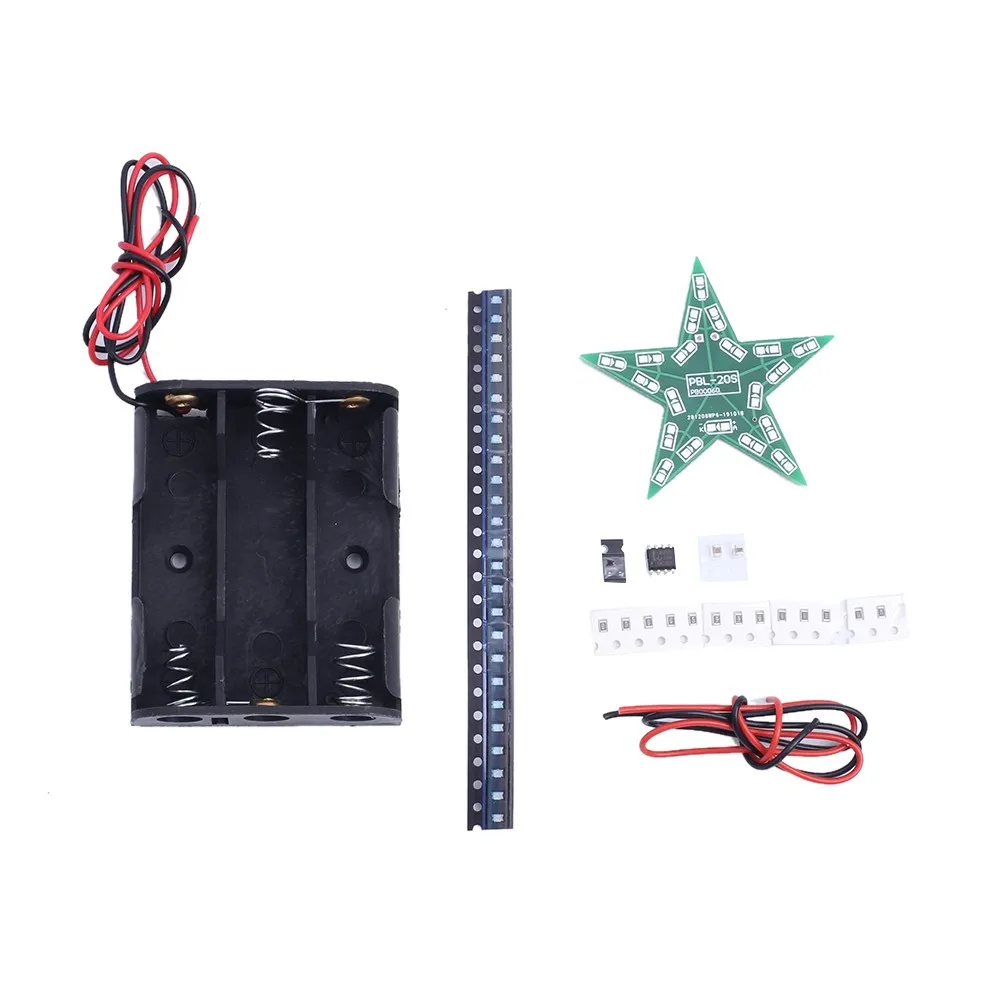

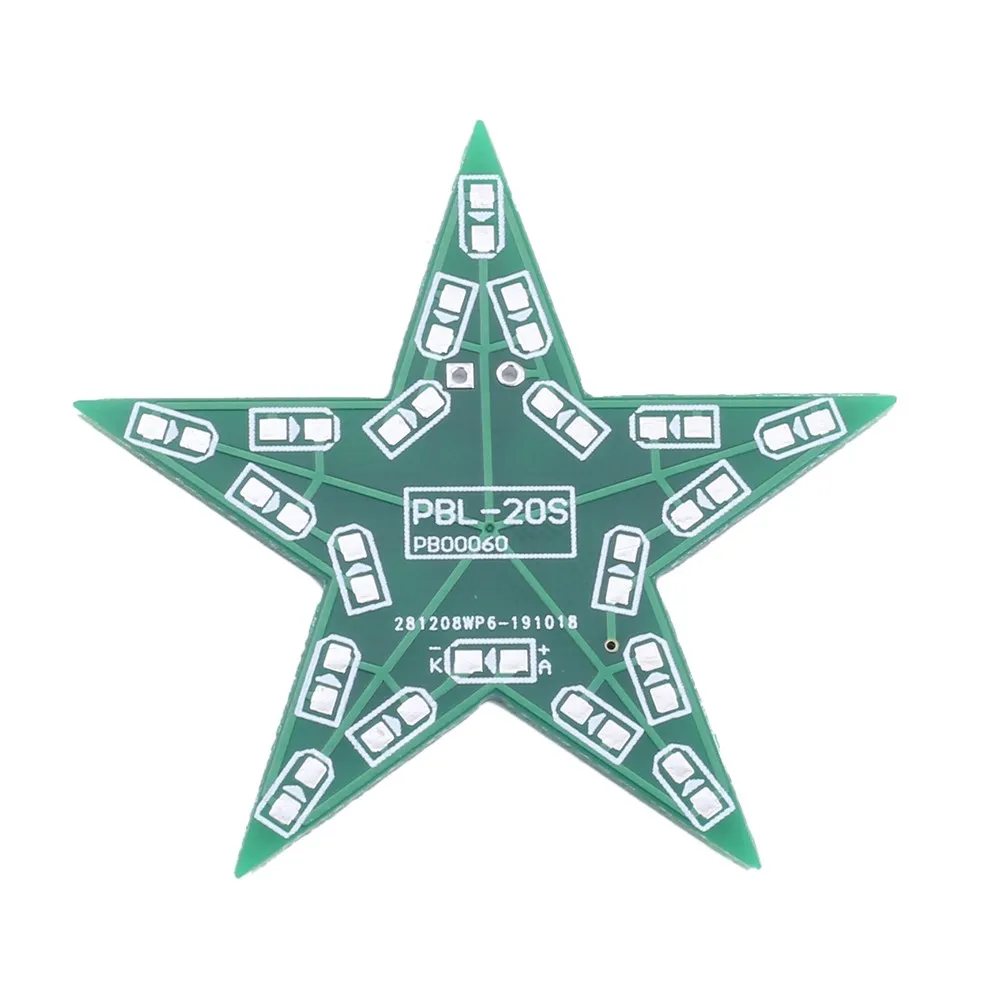

1. Введение:PBL-20S-Набор для творчества с пятиконечной звездой. Это простой дышащий свет, и его яркость автоматически угасает.2. Особенности:1>.20 светодисветодиодный для подсветки2>. Идеальная простая схема3>. Автоматическое мигание4>. Поставляется с батарейным отсеком3. Параметры:1>. Название продукта: Набор для самостоятельной сборки с пятиконечной звездой PBL-20S2>. Номер товара: PBL-20S3>. Рабочее напряжение: 4,0 в ~ 6,0 В постоянного тока4>. Рабочий ток: 40 мА5>. Тип питания: батарейный отсек6>. Рабочий модуль: градиент7>. Цвет: красный светодиодный8>. Рабочая температура:-40 ℃ ~ 85 ℃9>. Рабочая влажность: 5% ~ 85% относительной влажности10>. Размер (установлено):47*45*6 мм4. Применение:1>. Обучение навыкам сварки2>. Студенческая школа3>. Производство своими руками4>. Дизайн проекта5>. Электронный конкурс6>. Подарок7>. Коллекция поделок8>. Украшение для дома9>. Коллекция сувениров10>. Дизайн выпускного11>. Праздничные подарки5. Советы по установке:1>. Сначала пользователю необходимо подготовить сварочный инструмент.2>. Будьте терпеливы до завершения установки.3> посылка комплект входит набор «сделай сам». Пользователем необходимо закончить установку.4>. Паяльник не может прикасаться к компонентам в течение длительного времени (1,0 секунды), иначе это приведет к повреждению компонентов.5>. Обратите внимание на положительный и отрицательный вид компонентов.6>. Строго запрещает короткое замыкание.7>. Пользователь должен установить светодиодный в соответствии с указанными правилами. В противном случае некоторые светодиодный ы не светильник тся.8>. Устанавливайте сложные компоненты преимущественно.9>. Убедитесь, что все компоненты находятся в правильном направлении и в нужном месте.10>. Убедитесь, что все светодиодный ы горят.11>. Перед началом установки настоятельно рекомендуется прочитать руководство по установке!12>. Пожалуйста, наденьте антистатические перчатки или антистатические браслеты при установке электронных компонентов.6. Шаги установки (проявите терпение при установке!):1>. Шаг 1: Установите 20 крассветодиодный Дов SMD 0805 светодиодный 1 светодиодный Дов. Это отрицательный полюс светодиодный Дов, где на светодиодном штифте есть зеленые метки. Эллипс-это отрицательный полюс на печатной плате, который должен подключаться к отрицательному полюсу светодиодный да.2>. Шаг 2: Установите 1 шт. SOP-8 LM358 на u1. На одном углу ИС есть маленькая точка, и на печатной плате есть белая точка, на которой может разместиться ИС. Эти две метки соответствуют друг другу и используются для указания направления установки ИС.3>. Шаг 3: Установите 1 транзистор SOT-23 S8050 на Q1.4>. Шаг 4: Установите 1 резистор SMD 0805 22 Ом на R5.5>. Шаг 5: Установите 1 резистор 33 ком SMD 0805 на R6.6>. Шаг 6: Установите 3 резистора 47 кОм SMD 0805 на R1,R2,R4.7>. Шаг 7: Установите 1 резистор 100 ком SMD 0805 на R3.8>. Шаг 8: Установите 1 конденсатор 47 мкФ SMD 0805 на C1.9>. Шаг 9: Установите 1 батарейный блок 9 В.10>. Шаг 10: Подключите к источнику питания и наслаждайтесь эффектом.
