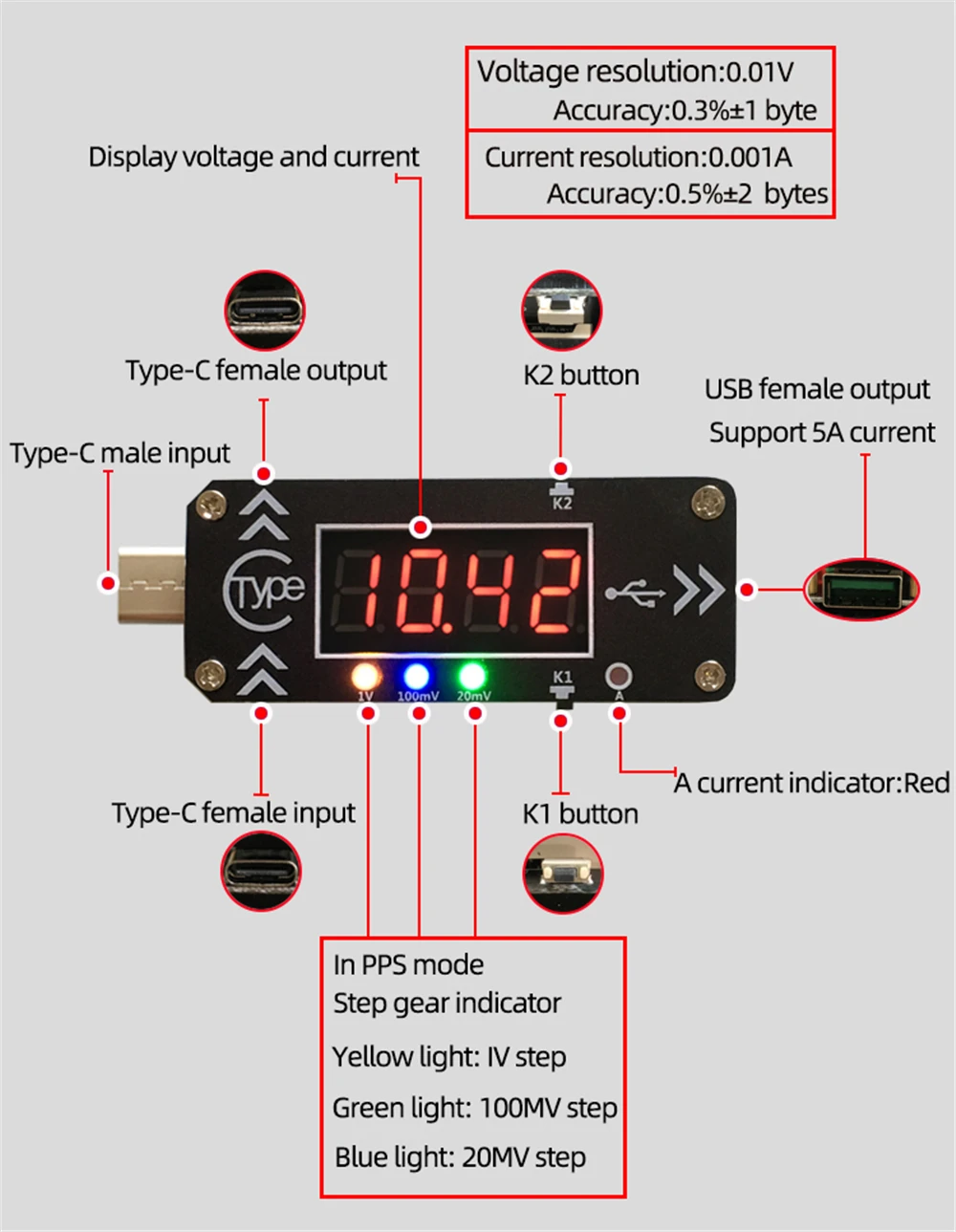

Ключевые и функциональные детали:
Отображение типа протокола PD на каждом источнике питания
'----': Протокол PD не поддерживается
Pd2.0: поддержка протокола PD 2,0
Pd3.0: поддержка протокола PD 3,0
Как переключить содержимое дисплея
В рабочем интерфейсе нажмите клавишу K1, чтобы переключить напряжение дисплея/ток/дисплей в свою очередь; Удерживайте клавишу K1 в течение 5 секунд, чтобы выключить дисплей трубки nixie и светильник индикатора, И любой ключ проснется.
Как регулировать диапазон напряжения
1. В рабочем интерфейсе нажмите клавишу K2, чтобы войти в интерфейс регулирования напряжения, и напряжение будет мигать после того, как на трубке nixie будет отображаться ток;

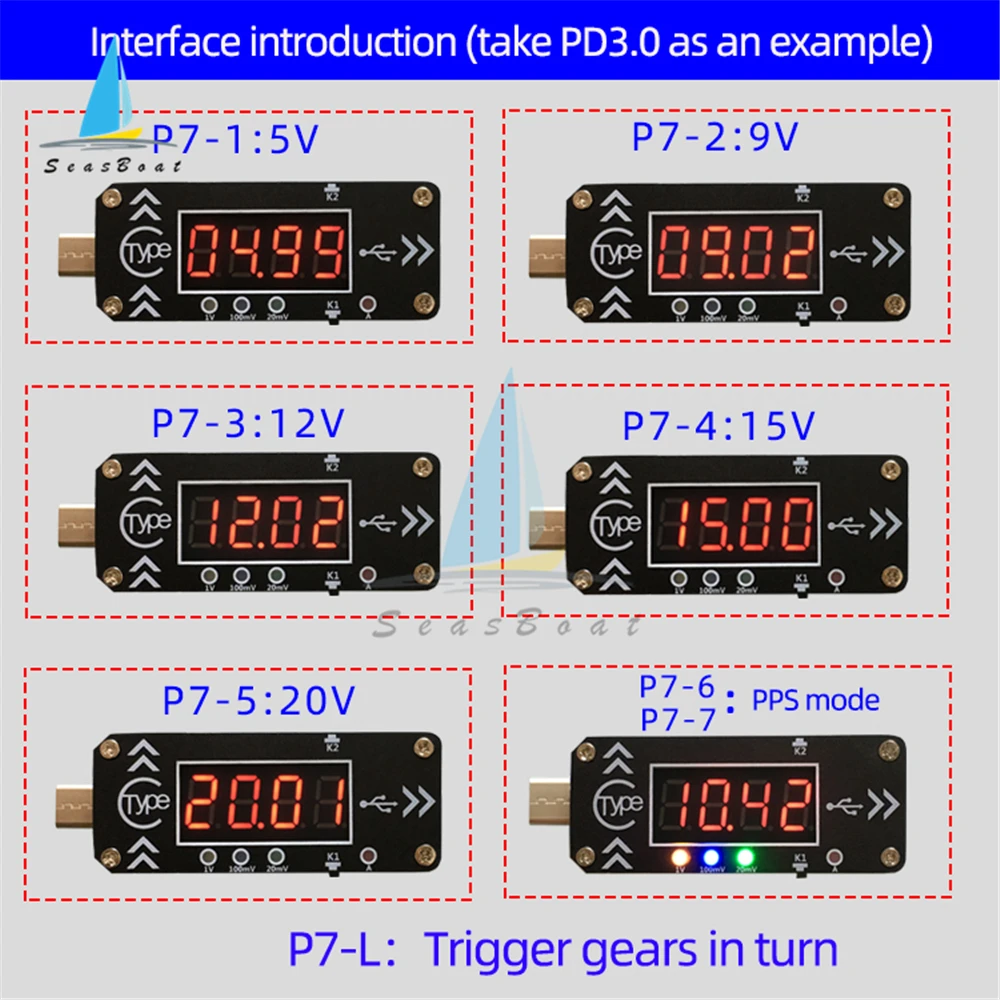

2. В это время нажмите клавишу K2 / K1 для изменения (K2 для сдвига вверх и K1 для понижения), при переключении передач «P7-1» (P7: поддерживает в общей сложности 7 передач напряжения, - 1: указывает серийный номер шестерни напряжения тока), А затем отображает значение напряжения тока; Если шестерня напряжения тока поддерживает регулирование напряжения PPS, индикатор ступенчатой передачи (20 мВ 100 мВ 1 В) будет полностью включен;
3. В 5S нет ключа или нажмите кнопку K1 2s для автоматического возврата к операционному интерфейсу;
Примечание: последняя передача «L» «P7-l» срабатывает в свою очередь. Когда L передача выбрана и возвращается к операционному интерфейсу, все поддерживаемые шестерни (5 В/9 В/12 В/15 В/20 в/PPS режим) срабатывает в свою очередь. В этом режиме светильник с индикатором напряжения на шаге рабочего интерфейса будет отображаться в режиме ходовой лампы. Эта функция используется для серийного тестирования производителем зарядной головки.
Примечание: зарядная головка PD 2,0 обычно поддерживает 4-5 режимов регулирования напряжения и отображает формат «P4-1» или «P5-1». Зарядная головка PD 3,0 обычно поддерживает 6-7 режимов регулирования напряжения и отображает формат «P6-1» или «P7-1»

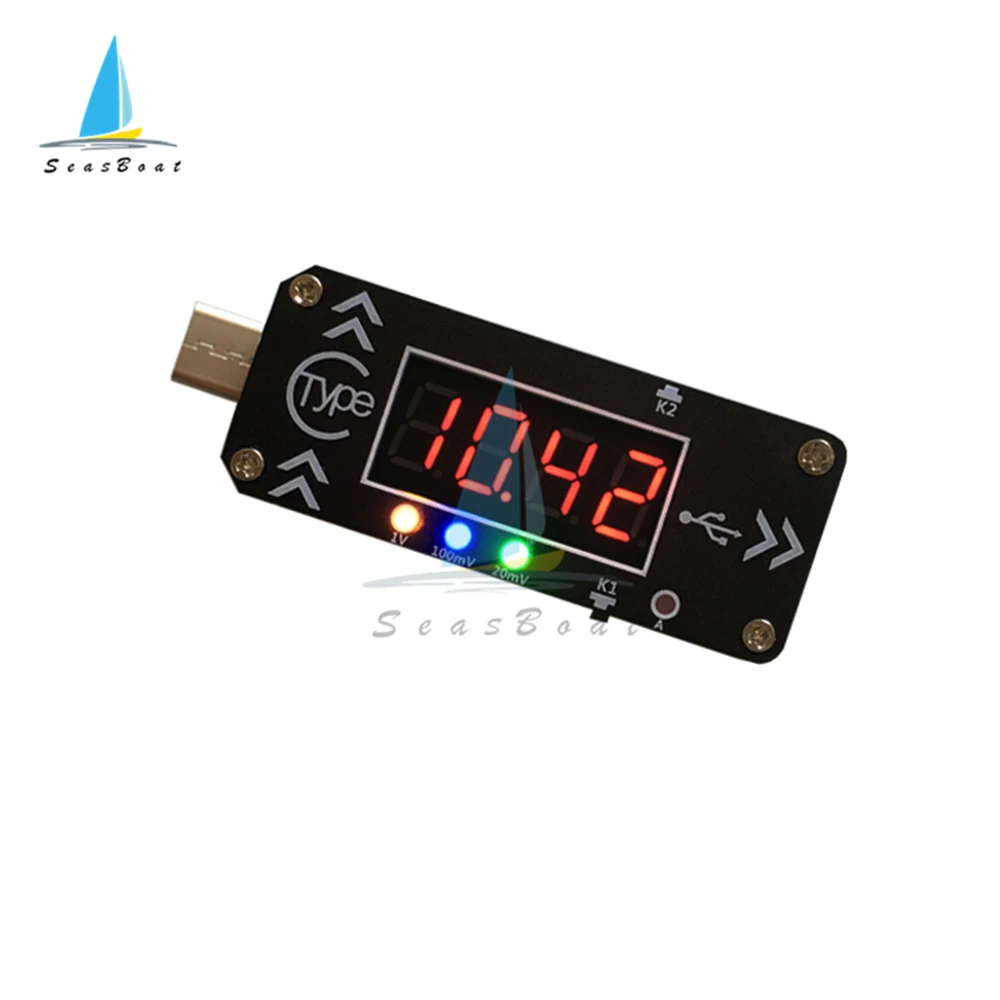

Как настроить напряжение в PPS пошаговом режиме
1. Во-первых, убедитесь, что индикатор ступенчатой передачи PPS (20 мВ 100 мВ 1 В) полностью включен/включен в один из них;
2. Удерживайте клавишу K2, чтобы ввести регулирование напряжения PPS, значение напряжения трубки nixie, сначала активируйте 1 в шаг регулирования напряжения шестерни;
3. Нажмите и удерживайте K2 снова, чтобы изменить ступенчатую передачу;
4. После выбора соответствующей ступенчатой передачи измените напряжение, ненадолго нажав кнопку K1 / K2; Когда индикатор ступенчатой передачи полностью включен, нажмите клавишу K1 / K2 ненадолго, чтобы выйти из режима регулирования напряжения PPS и выбрать другие шестерни напряжения;
5,5 секунд без какой-либо операции ключа или длительное нажатие клавиши K1 2s для автоматического возврата к операционному интерфейсу;
Этот продукт имеет функцию отключения памяти. Запомните шестерню напряжения и режим PD перед отключением питания в следующий раз.
Применение:

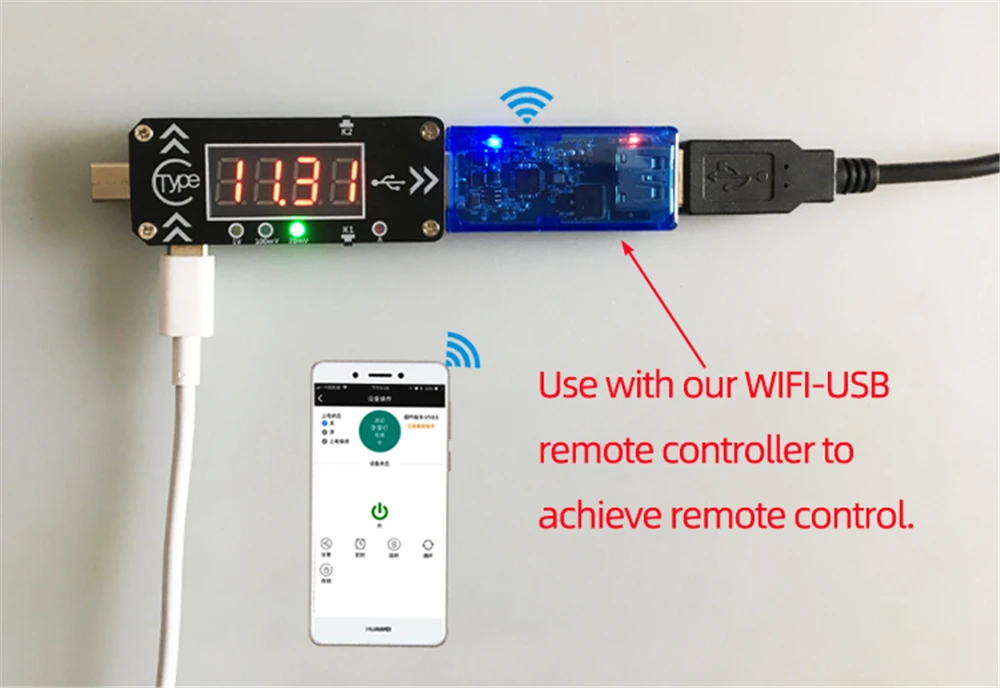

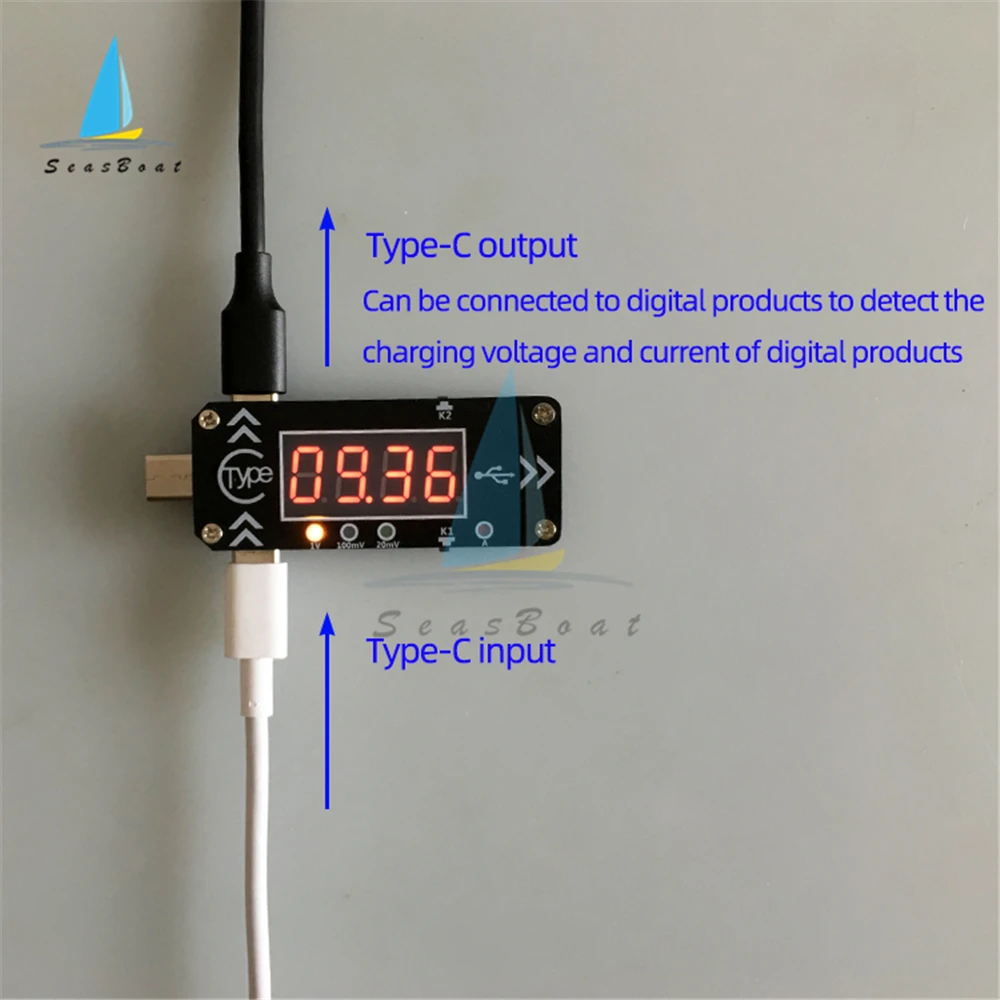

1. Этот продукт может вызвать напряжение различных передач в зарядной головке PD для питания внешнего оборудования, такого как маршрутизатор, оптический Кот, приставка или ноутбук (адаптер должен быть заменен, когда мощность зарядного устройства PD соответствует требованиям)

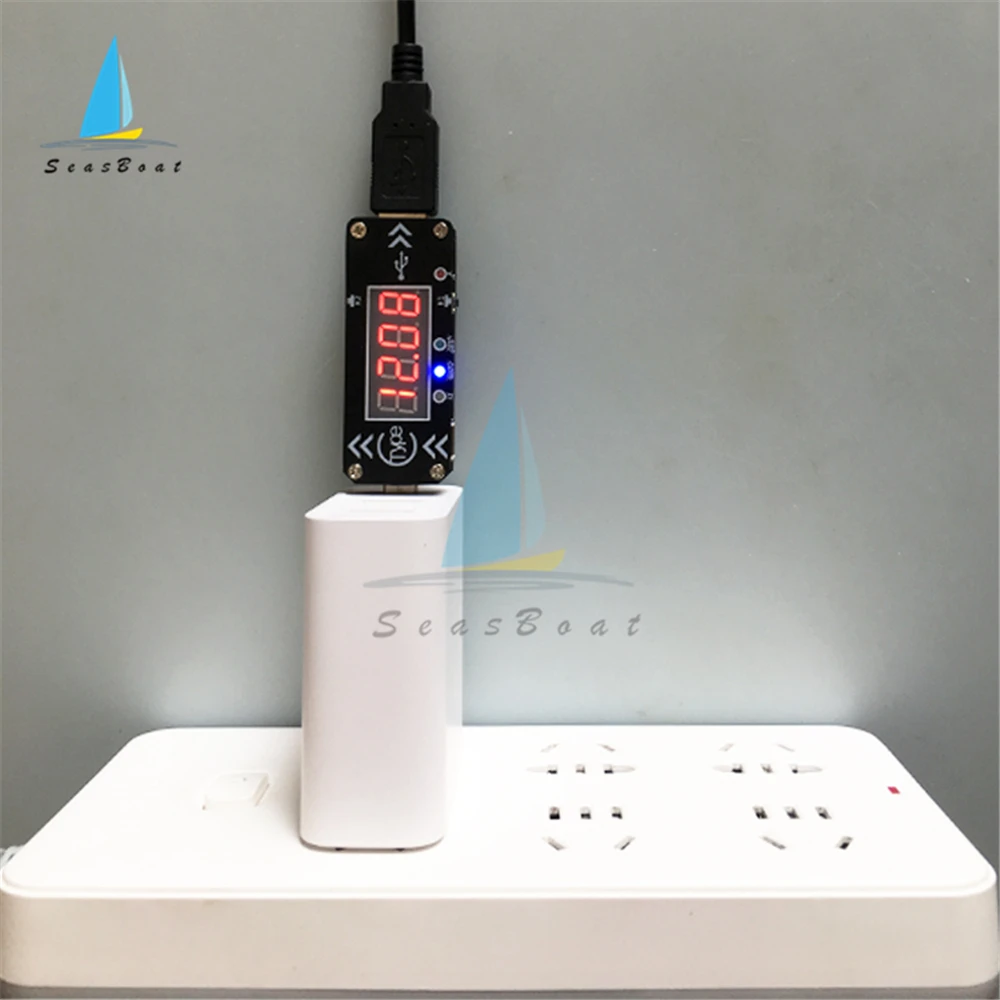

2. Он может быть использован в качестве Партии тестирования и старения PD зарядной головки производителя.
