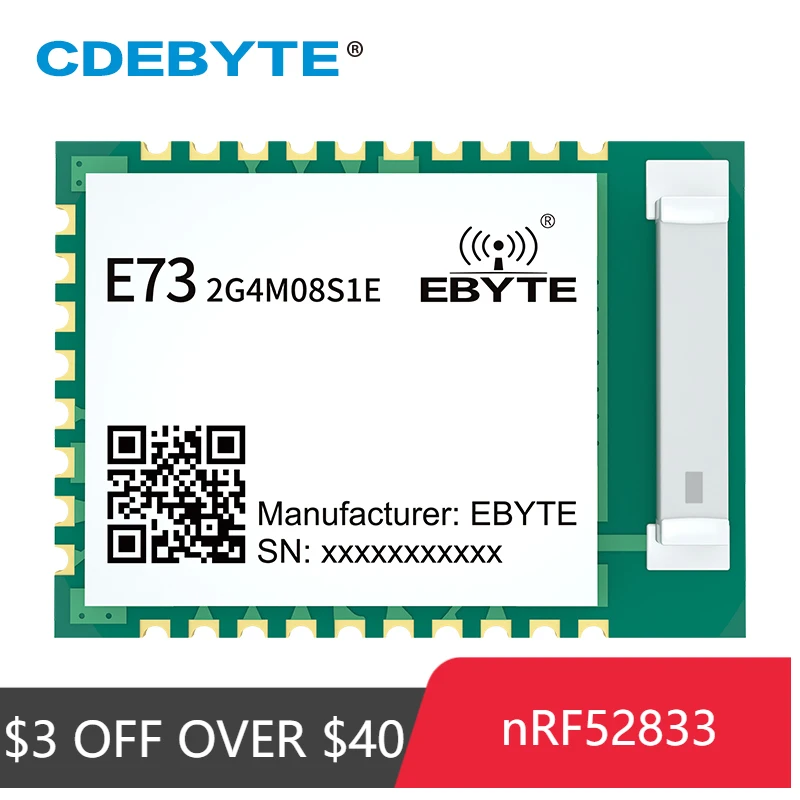

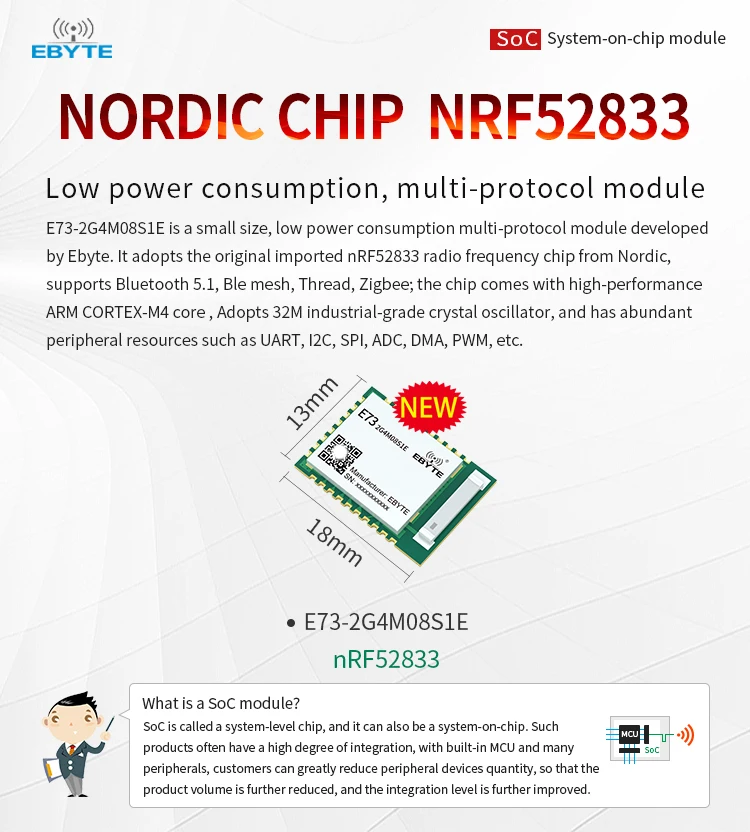

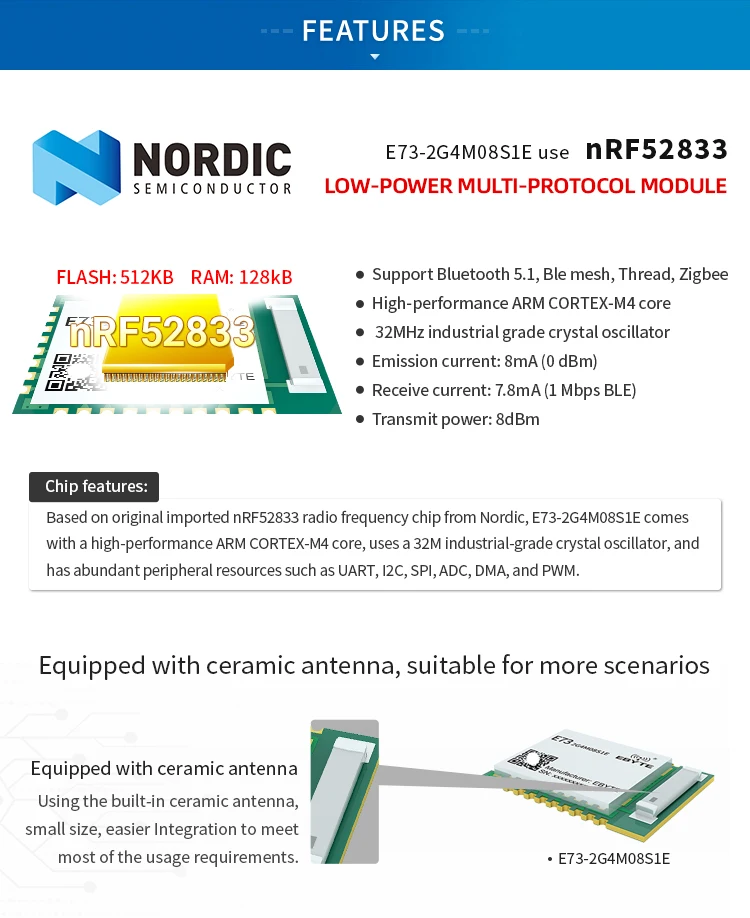

Многопротокольный беспроводной модуль SoC nRF52833 BLE 5,1 Zigbee Rf E73-2G4M08S1E IOT коммуникационный модуль малого размера

Предельные параметры

Основные параметры

Производительность

Примечания

Мин.

Макс.

Источник питания (В)

0

5,5

Напряжение более 5,5 V будет causepermanent повреждения модуль

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модули используются на коротком расстоянии

Рабочая температура (℃)

-40

+ 105

Промышленный Класс

Операционный параметр

Основные параметры

Производительность

Примечания

Мин.

Типичный

Макс.

Рабочее напряжение (В)

1,7

3,3

5,5

≥ 3,3 V обеспечивает выходная мощность

Уровень связи (V)

-

3,3

-

Для TTL 5 В может быть риск сжигания

Рабочая температура (℃)

-40

-

+ 85

Промышленный дизайн

Рабочая частота (МГц)

2360

-

2500

Поддержка ISM band

Ток передачи (мА)

-

17,5

-

TX работает только ток (DC/DC, 3 V) PRF = + 8 dBm

-

12,9

-

TX работает только ток (DC/DC, 3 V) PRF = + 4 dBm

-

8

-

TX работает только ток (DC/DC, 3 V) PRF = + 0 dBm

Ток приема (мА)

-

7,8

-

RX работать только для постоянного тока/постоянного тока, 3V)1 Мбит/с 1 Мб/с BLE

-

8,4

-

RX только ток запуска (DC/DC, 3V)2 Мбит/с BLE

Передающая Мощность (дБм)

7

7,5

8

-

Чувствительность приема (дБм)

-103dBm @ BLE 125kbps

Режим дальнего расстояния

-96dBm @ BLE 1 Мбит/с

-

Основной параметр

Описание

Примечания

Приблизительное расстояние

120 м

Четкий и открытой среде, Высота 2,5 м, rate1Mbps

Кристаллический осциллятор

32 МГц

-

Протокол

BLE 5,1, Ble mesh, Thread, Zigbee

-

Посылка

SMD

-

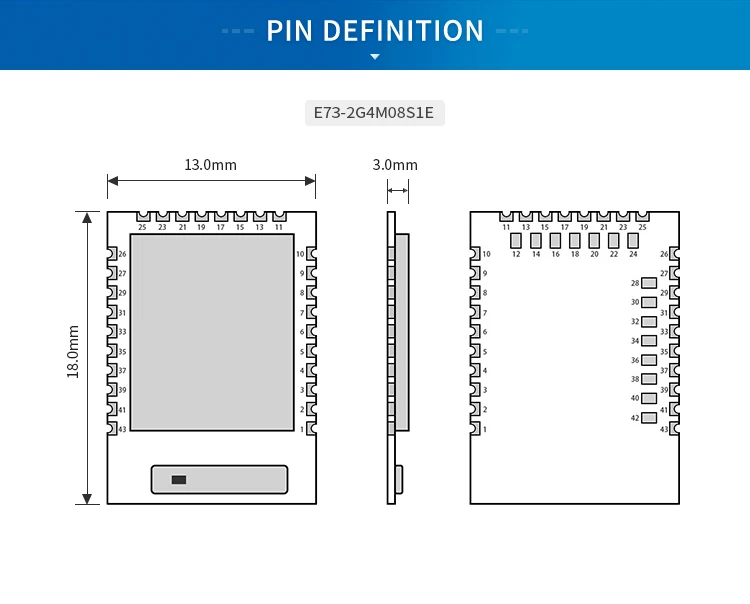

Интерфейс

1,27 мм

Отверстие для печати

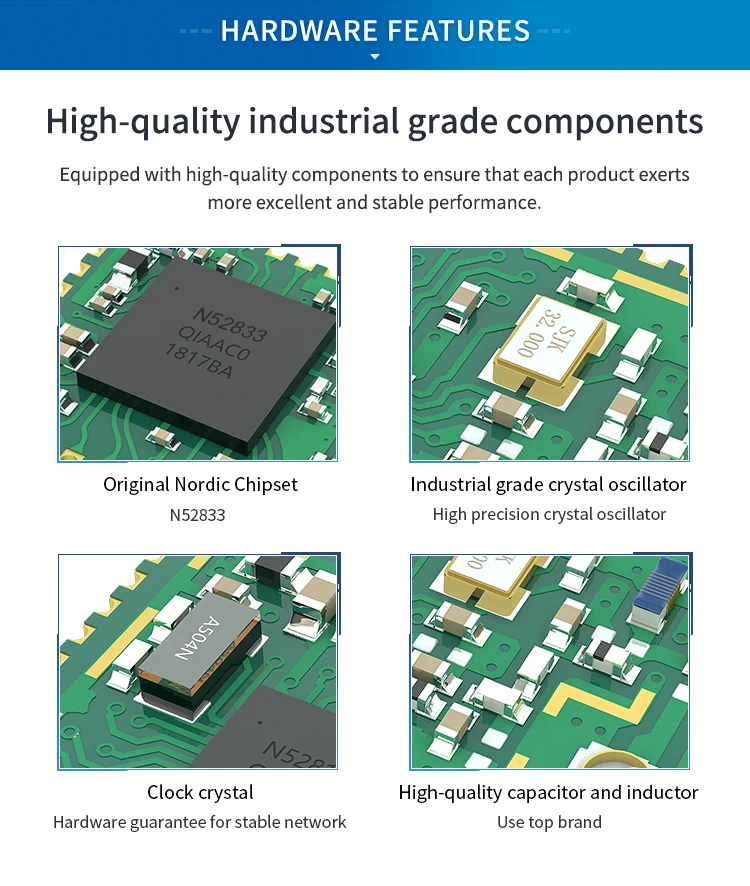

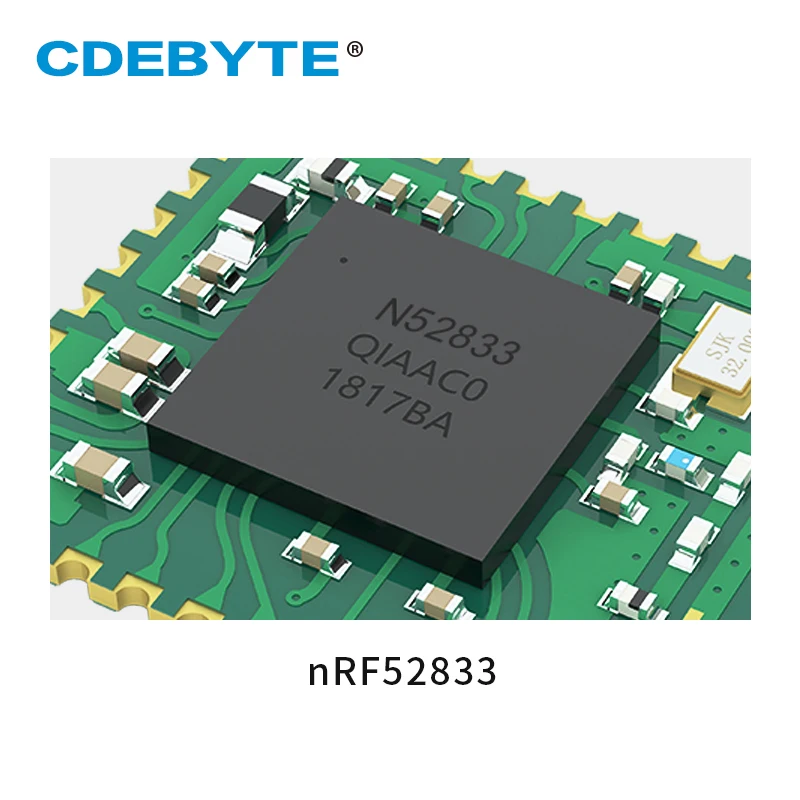

IC

NRF52833-QIAA/aQFN™73

-

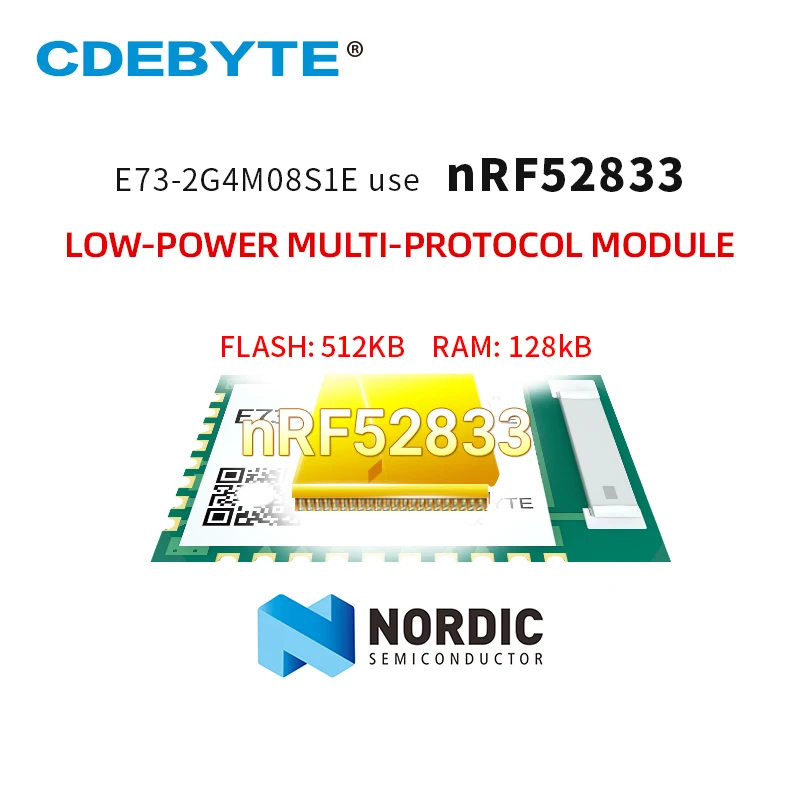

Вспышка

512кб

-

Оперативная память

128 Кб

-

Сердечник

Рука®Кортекс®-M4

-

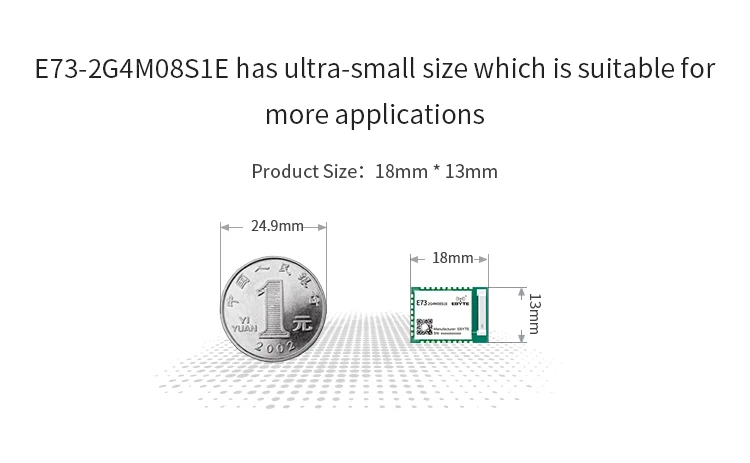

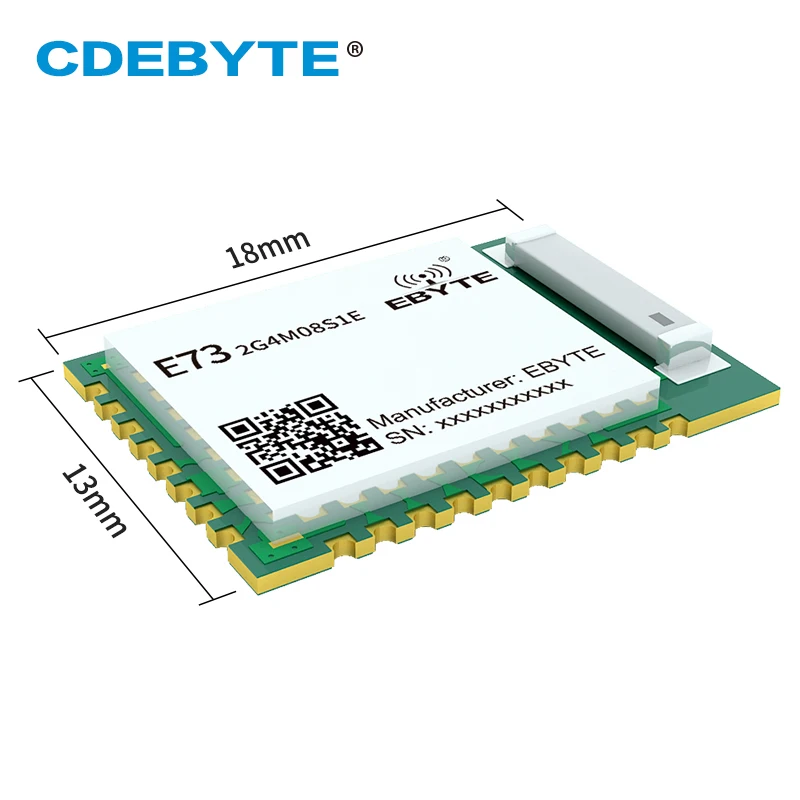

Размеры

13*18 мм

-

Вес

1 ± 0,1 г

-

Антенна

Керамическая антенна

Сопротивление 50 Ом
