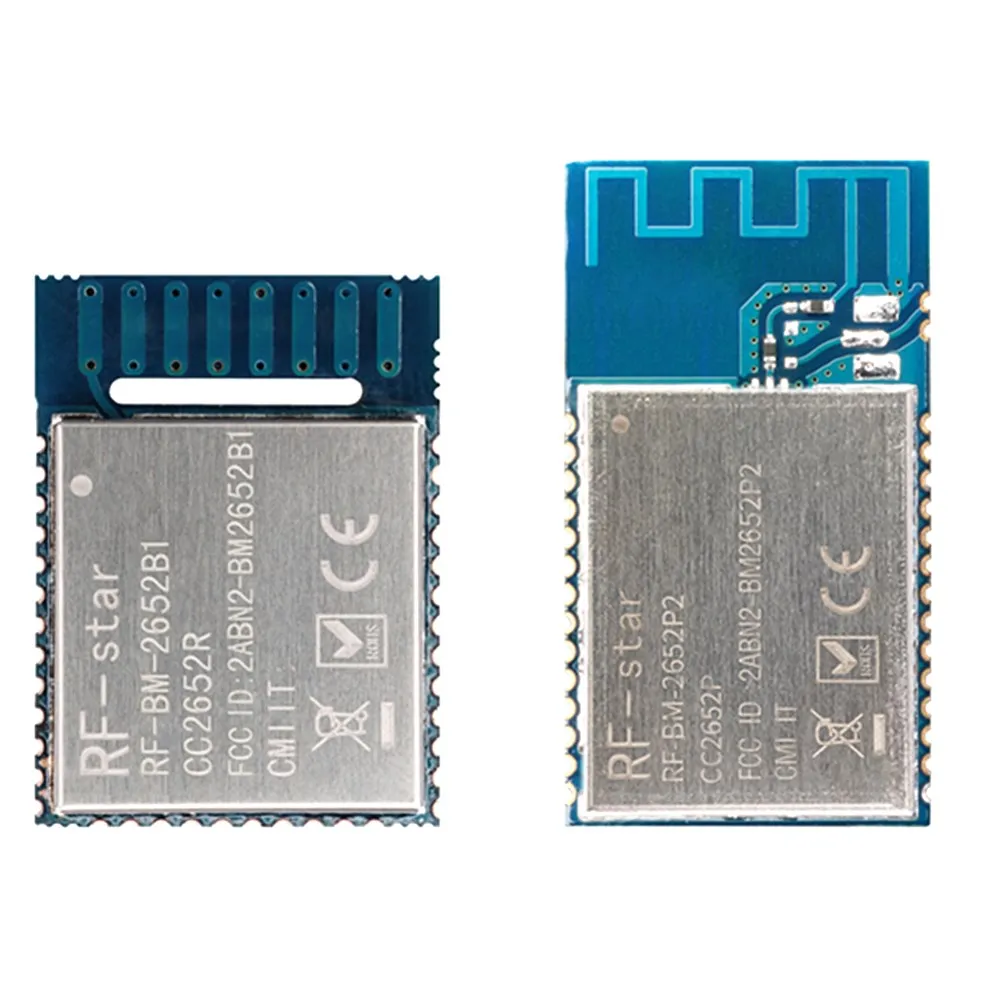

CC2652 чип RF модуль
Три ядра, несколько протоколов, высокая мощность
Особенности:

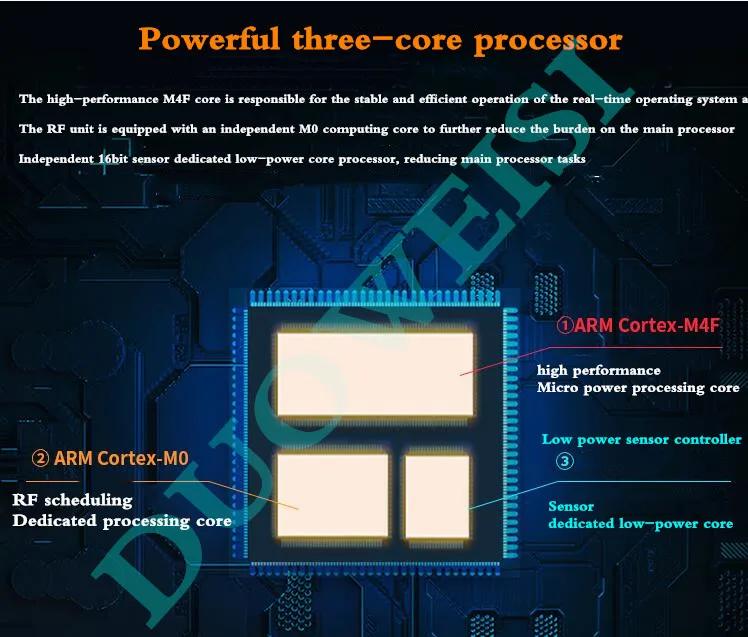

Беспроводной модуль серии CC2652 основан на многопротокольном беспроводном модуле SimpleLink 2,4 ГГц, независимо разработанном CC2652. В дополнение к интеграции высокопроизводительного процессора ARM Cortex-M4F, отвечающего за логику приложений, и процессора ARM Cortex-M0, предназначенного для радиочастотного ядра, модуль также имеет характерное 16-битное ядро обработки датчика малой мощности. Он имеет 352 КБ флэш-памяти prog ram ender и 80 КБ сверхнизкой утечки ОЗУ (S RAM).

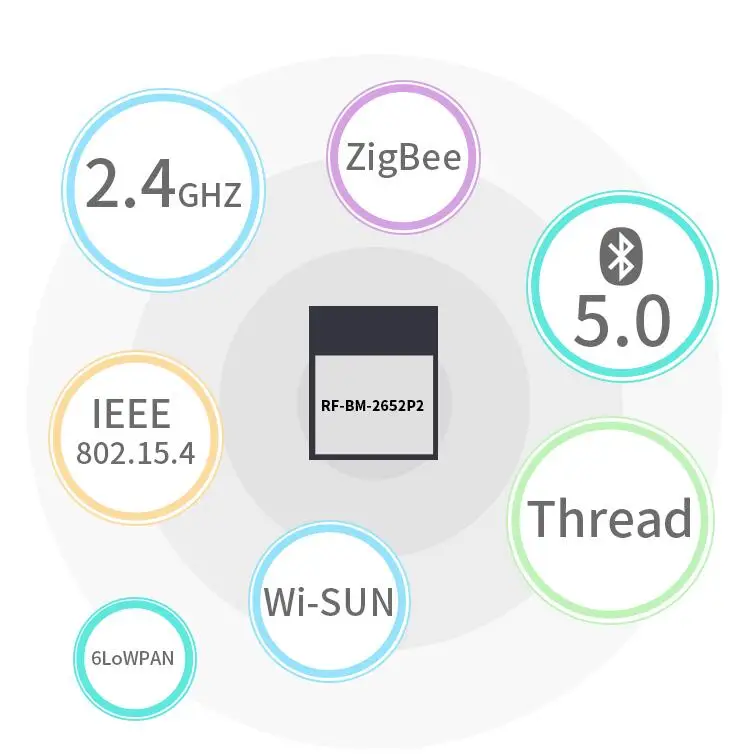

Поддержка протоколов беспроводной связи, таких как Thread, ZigBee low energy Bluetooth 5,0, 6LoWPAN, Wi-SUN и т. д. Высокое и низкое энергопотребление являются дополнительными, а различные мощности передачи могут быть выбраны в соответствии с реальными потребностями. PA + LNA улучшает защиту от помех и дальность связи, а также улучшает стабильность связи.
Модель чипа

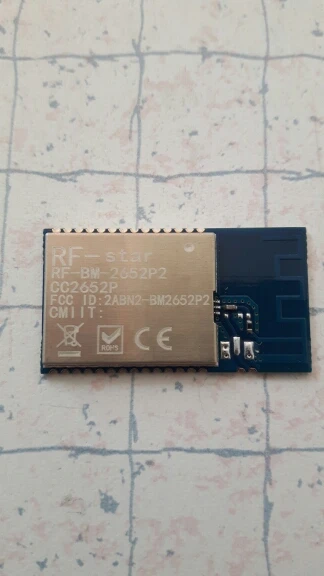

CC2652P
Рабочее напряжение
1,8 ~ 3,8 в, рекомендуется как 3,3 В
Рабочая частота
2402 МГц ~ 2480 МГц
Максимальная мощность передачи
+ 20 дБм
Чувствительность приема
-100 дБм @ 802.15.4 (2,4 ГГц)
-105 дБм @ Bluetooth 125-кбит/с (кодировка LE PHY)
SRAM
80 КБ
Вспышка
352 КБ
Кол-во GPIO
23 шт.
Потребляемая мощность
Ток приема: 6,9 мА
Ток передачи: 7,3 мА @ 0 дБм
9,6 мА @ 5 дБм
22 мА @ 10 дБм
85 мА @ 20 дБм
MCU 48 МГц (копримечание): 3,4 мА (71 μA/МГц)
Контроллер датчика: 30,8 μA при режиме низкой мощности, 2 МГц
808 μA при активном режиме, 24 МГц
Режим сна: 0,94 & micro;A (RTC работает, ОЗУ 80 КБ и сохранение ЦПУ)
Выключение: 150 на
Частота кристаллов
48 МГц, 32,768 кГц
Интерфейс связи
UART, I
2S, I
2C, SPI, ADC

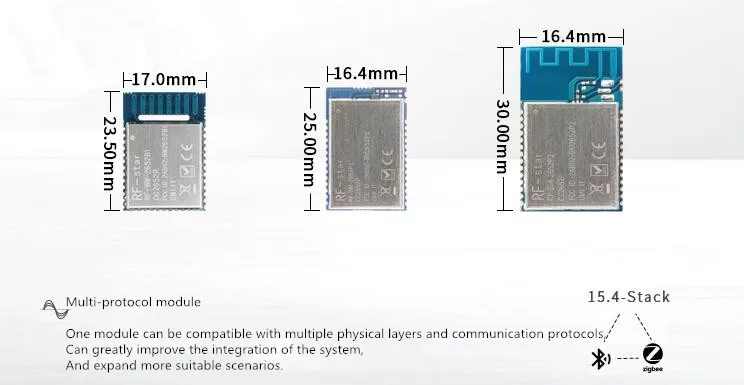

Размер модуля
25x16,4 мм
Рабочая температура
-40 ℃ ~ + 85 ℃
Температура хранения
-40 ℃ ~ + 125 ℃
==================================================================================================================
Модель чипа
CC2652R
Рабочее напряжение
От 1,8 в до 3,8 в, рекомендуется как 3,3 В
Рабочая частота
2402 МГц ~ 2480 МГц
Максимальная мощность передачи
+ 5 дБм
Чувствительность приема
-100 дБм @ 802.15.4 (2,4 ГГц)
-105 дБм @ Bluetooth 125-кбит/с (кодировка LE PHY)
Кол-во GPIO
31 шт.
Потребляемая мощность
Ток приема: 6,9 мА
Ток передачи: 7,3 мА @ 0 дБм
9,6 мА @ 5 дБм
MCU 48 МГц (копримечание): 3,4 мА (71 μA/МГц)
Контроллер датчика: 30,8 μA при режиме низкой мощности, 2 МГц
808 μA при активном режиме, 24 МГц
Режим сна: 0,94 μA (работа RTC, ОЗУ 80 КБ и сохранение ЦПУ)
Выключение: 150 на
Оперативная память
80 КБ
Вспышка
352 КБ
Частота кристаллов
48 МГц
Способ упаковки
Пакет SMT (штамп с половиной отверстия)
Интерфейс связи
UART,I2S,I2C,SPI,ADC
Размер модуля
22,5x17,03 мм
Рабочая температура
-40 ℃ ~ + 85 ℃
Температура хранения
-40 ℃ ~ + 125 ℃

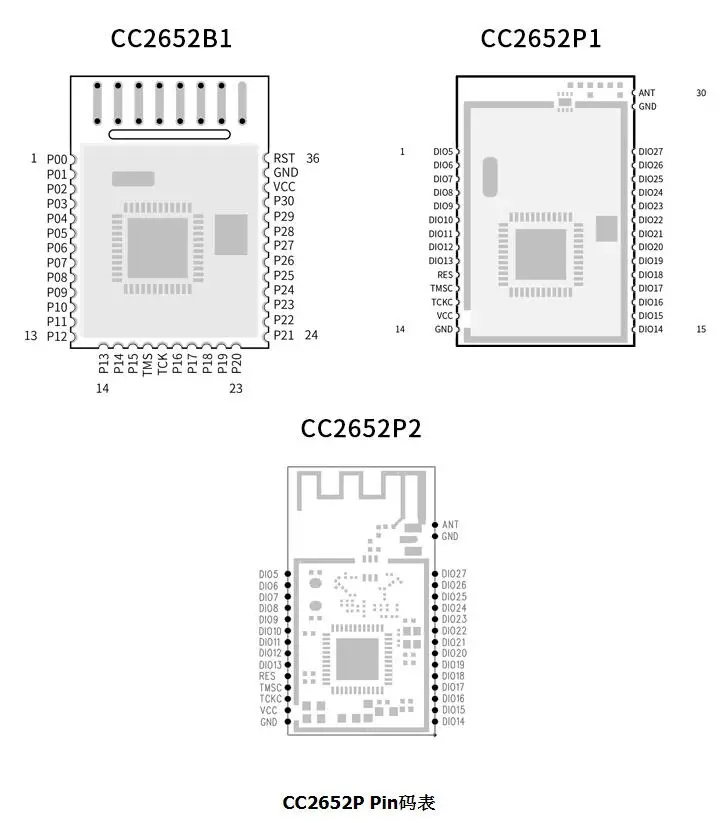

Булавка
Имя
Функция
Примечания
1
Дио5
GPIO
Мощный привод
2
Дио6
GPIO
Мощный привод
3
Дио7
GPIO
Мощный привод
4
Дио8
GPIO
5
Дио9
GPIO
6
Дио10
GPIO
7
Дио11
GPIO
8
Дио12
GPIO
9
Дио13
GPIO
10
Сброс
Сброс контакта
Сброс, активный низкий уровень. Без внутреннего подтягивания
11
ТМСК
JTAG_TMSC
Мощный привод
12
TCKC
JTAG_TCKC
13
VCC
Источника питания
Источник питания модуля: 1,8 В ~ 3,8 в, рекомендуется 3,3 В
14
GND
Земля
15
Дио14
GPIO
16
Дио15
GPIO
17
Дио16
GPIO
GPIO,JTAG_TDO, высокая мощность привода
18
Дио17
GPIO
GPIO,JTAG_TDI, высокая мощность привода
19
Дио18
GPIO
20
Дио19
GPIO
21
Дио20
GPIO
22
Дио21
GPIO
23
Дио22
GPIO
24
Дио23
GPIO
Аналоговые возможности
25
Дио24
GPIO
Аналоговые возможности
26
Дио25
GPIO
Аналоговые возможности
27
Дио26
GPIO
Аналоговые возможности
28
Дио27
GPIO
Аналоговые возможности
29
GND
Земля
30
Муравей
Муравей
CC2652R Таблица пин-кодов
Номер контакта
Имя
Особенности
Примечания
1
P00
GPIO
GPIO, контроллер датчика
2
P01
GPIO
GPIO, контроллер датчика
3
P02
GPIO
GPIO, контроллер датчика
4
P03
GPIO
GPIO, контроллер датчика
5
P04
GPIO
GPIO, контроллер датчика
6
P05
GPIO
GPIO, сенсорный контроллер, высокая мощность привода
7
P06
GPIO
GPIO, сенсорный контроллер, высокая мощность привода
8
P07
GPIO
GPIO, сенсорный контроллер, высокая мощность привода
9
P08
GPIO
GPIO
10
P09
GPIO
GPIO
11
P10
GPIO
GPIO
12
P11
GPIO
GPIO
13
P12
GPIO
GPIO
14
P13
GPIO
GPIO
15
P14
GPIO
GPIO
16
P15
GPIO
GPIO
17
JTAG_TMSC
JTAG_TMSC
JTAG TMSC, высокая мощность привода
18
JTAG_TCKC
JTAG_TCKC
JTAG TCKC
19
P16
GPIO
GPIO, JTAG_TDO, высокая мощность привода
20
P17
GPIO
GPIO, JTAG_TDI, высокая мощность привода
21
P18
GPIO
GPIO
22
P19
GPIO
GPIO
23
P20
GPIO
GPIO
24
P21
GPIO
GPIO
25
P22
GPIO
GPIO
26
P23
GPIO
GPIO, контроллер датчика, аналоговый
27
P24
GPIO
GPIO, контроллер датчика, аналоговый
28
P25
GPIO
GPIO, контроллер датчика, аналоговый
29
P26
GPIO
GPIO, контроллер датчика, аналоговый
30
P27
GPIO
GPIO, контроллер датчика, аналоговый
31
P28
GPIO
GPIO, контроллер датчика, аналоговый
32
P29
GPIO
GPIO, контроллер датчика, аналоговый
33
P30
GPIO
GPIO, контроллер датчика, аналоговый
34
VCC
Источника питания
Источник питания модуля: 1,8 В ~ 3,8 в, рекомендуется 3,3 В
35
GND
Земля
/
36
Сброс
Ножка сброса
Сброс, активный низкий уровень. Без внутреннего подтягивания

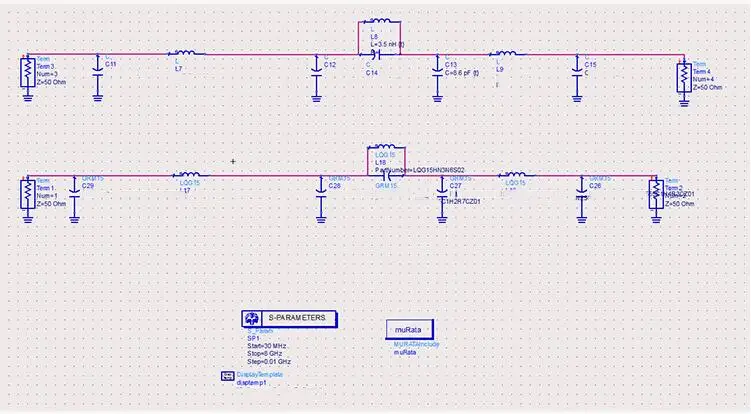

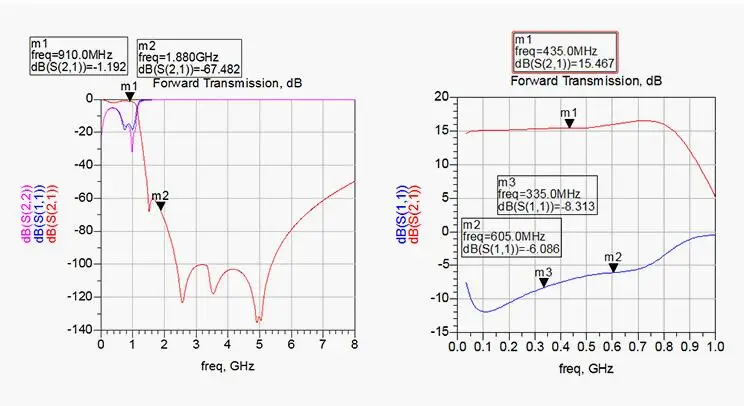

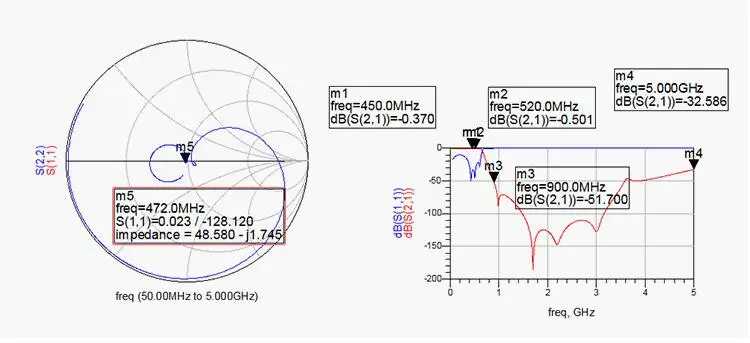

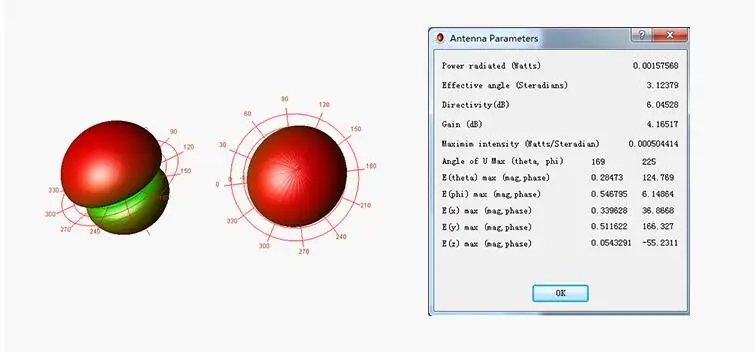

Дизайн · имитация
Хорошая производительность благодаря глобальному моделированию
Действительно хорошие товары разработаны с помощью "тщательных расчетов". Только сильные дизайнерские возможности могут сделать хорошие продукты
