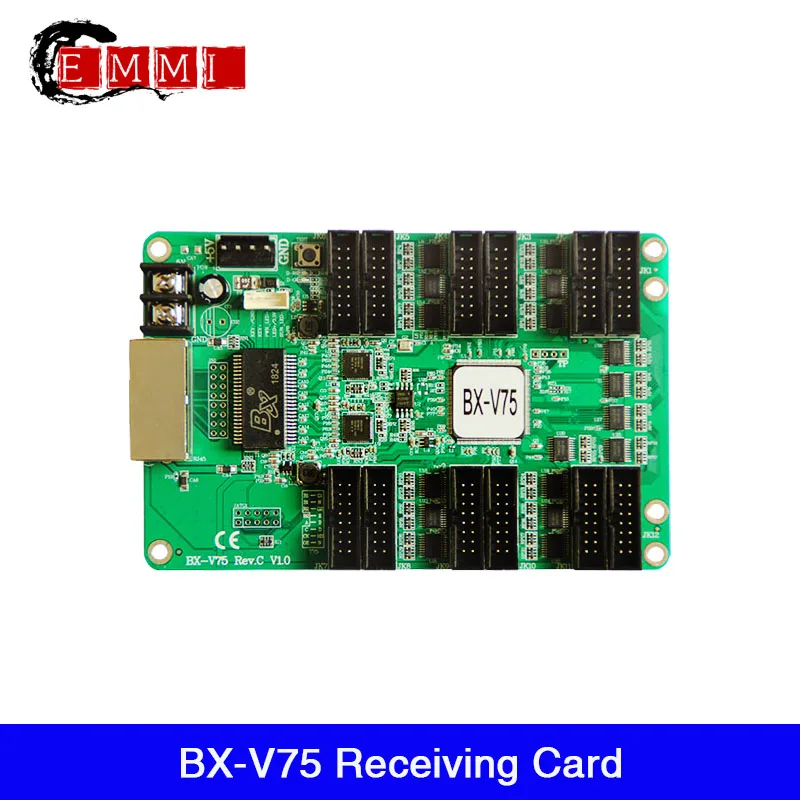

BX-V75 приемная карта
Обзор
BX-V75 принимающих карт, используемых для всех видов полноцветных светодиодных дисплеев, поддерживает большинство встроенных портов chip.12nos T75, данные, частота обновления может достигать 5000 гц. Поддержка Гигабитного режима, асинхронного плеера и синхронной отправляющей карты BX-VS/VSE/VHE. Пользователи могут обновлять прошивку онлайн.(Https://en.onbonbx.com/product/20.html)
Особенности
1. Простая конструкция; Удобная установка;
2. Режим приемной карты Gigabit, совместим с картой синхронной отправки и асинхронным плеером YQ;
3. Высокое освещение; Обильный эффект отображения; Поддержка высокого освещения и высокой серой шкалы;
4. Простые операции;
5. Поддержка обычного чипа, чип широтно-импульсной модуляции и т. д.
6. Поддержка любого режима сканирования32 скан, И поддержка 595 сканирования последовательного декодирования;

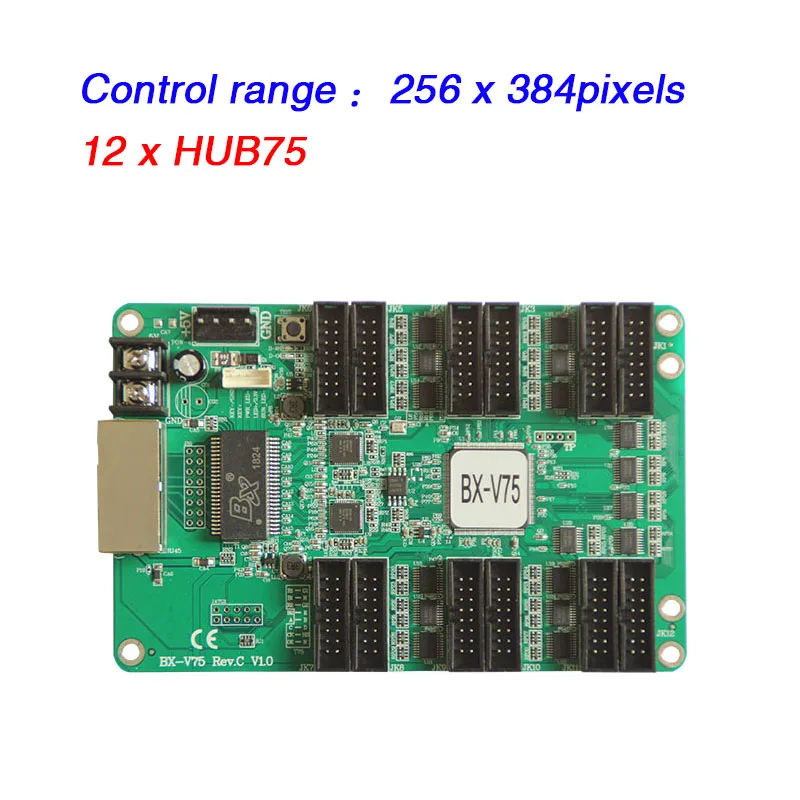

7.Дисплей, 12 шт. порт HUB75;
8. Поддержка «настроить файл» для чтения;
9. Поддержка обнаружения по Ethernet-связи;
10. Используется для всех видов полноцветных светодиодных экранов
Способ подключения

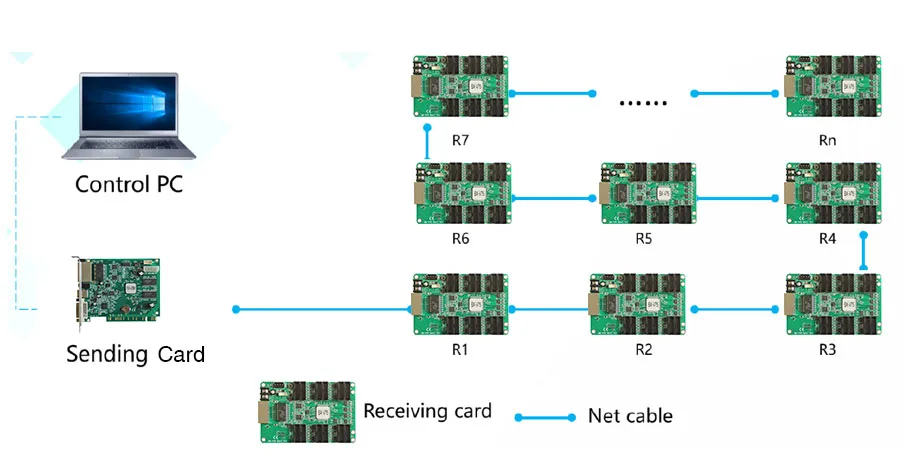

Схема подключения BX-V75 к BX-VSM

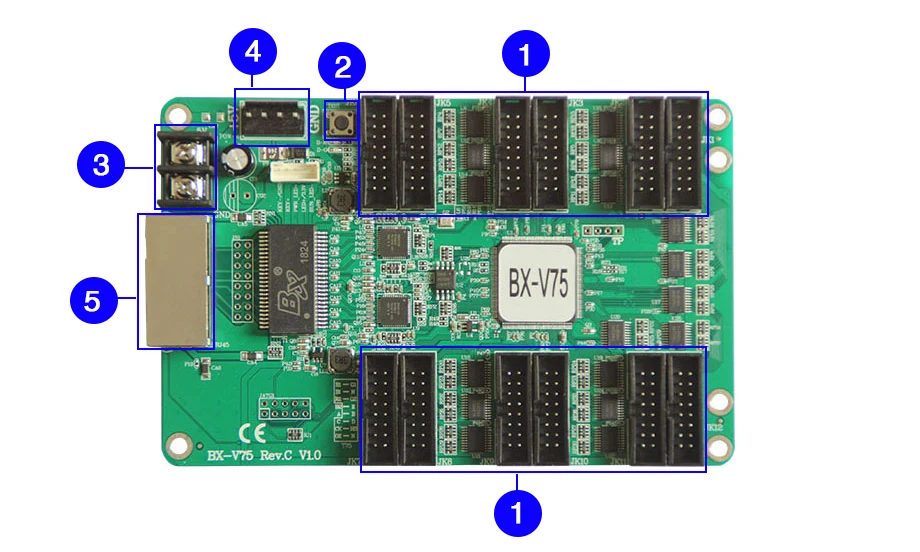

Фото интерфейса
Нет.
Интерфейс
Объяснение
1
Порт T75
Порт T75 (JK1, JK2, JK3, JK4, JK5, JK6,JK7, JK8,JK9,JK10,JK11,JK12)
2
Тест/выбор
Кнопка текста экрана
3
Блок питания
Порт питания 5 В, вход постоянного тока, 5 В, поддержка 4,5 В ~ 5,5 В
4
Блок питания
Порт питания 5 В, вход постоянного тока, 5 В, поддержка 4,5 В ~ 5,5 В
8
1000 м
Gigabit Ethernet, подключение к отправляющей карте
