Введение в Совет по развитию

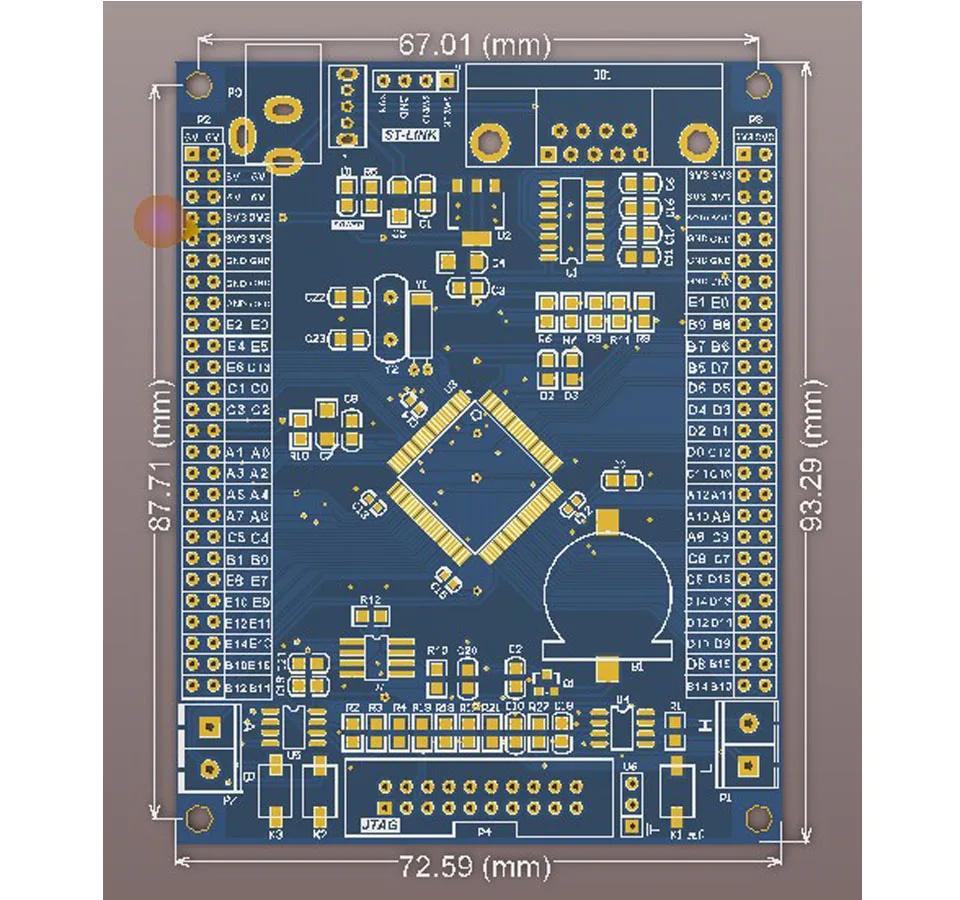

MCU: STM32H750VBT6 ;STM32H743VIT6;STM32F767VIT6 чип все могут быть сварены на борту Упаковка: LQFP100 Загрузка моделирования: интерфейс SWD/JTAG, поддержка отладчика JLink Вес: 48 г/2 шт. Цвет: как на картинке Размер печатной платы: 72 мм x 93 мм

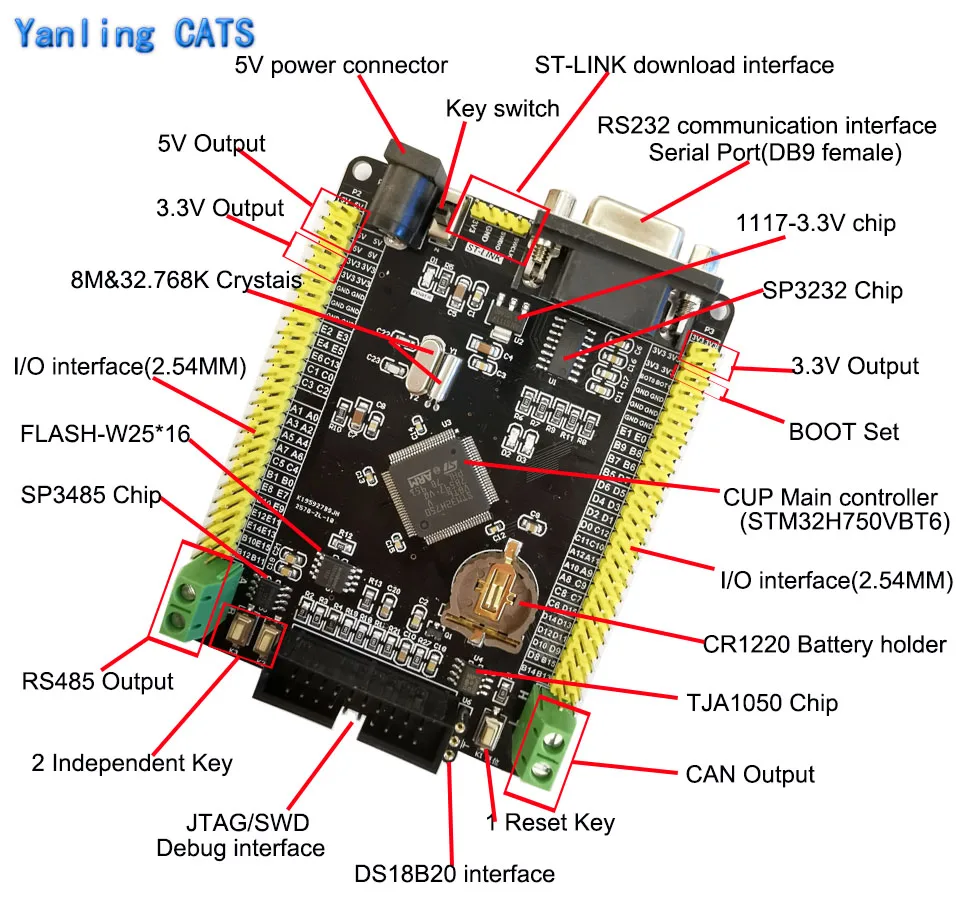

Ресурсы на борту:
1,1-полосный индикатор питания; 2-полосный светодиодный индикатор (подключен к обычному порту IO) 2,1-кнопка сброса; 2-сторонняя Независимая кнопка 3. Интерфейс последовательной связи RS232 * 1 (Для облегчения общения или загрузки прошивки hex) 4. CAN интерфейс связи * 1 5. Интерфейс связи RS485 * 1 6. Все контакты IO для чипа светодиодные 7. Интерфейс последовательного порта ISP * 1 8. Интерфейс JTAG simulation для загрузки * 1 9. Интерфейс для скачивания по ссылке * 1 10. Flash-W25 * 16 чип * 1 11. Интерфейс датчика температуры D18B20 * 1
Справочный материал:
Пожалуйста, оставьте нам адрес электронной почты, чтобы отправить справочный материал. 1. Схема платы 2. Список компонентов на борту
Посылка включает в себя:

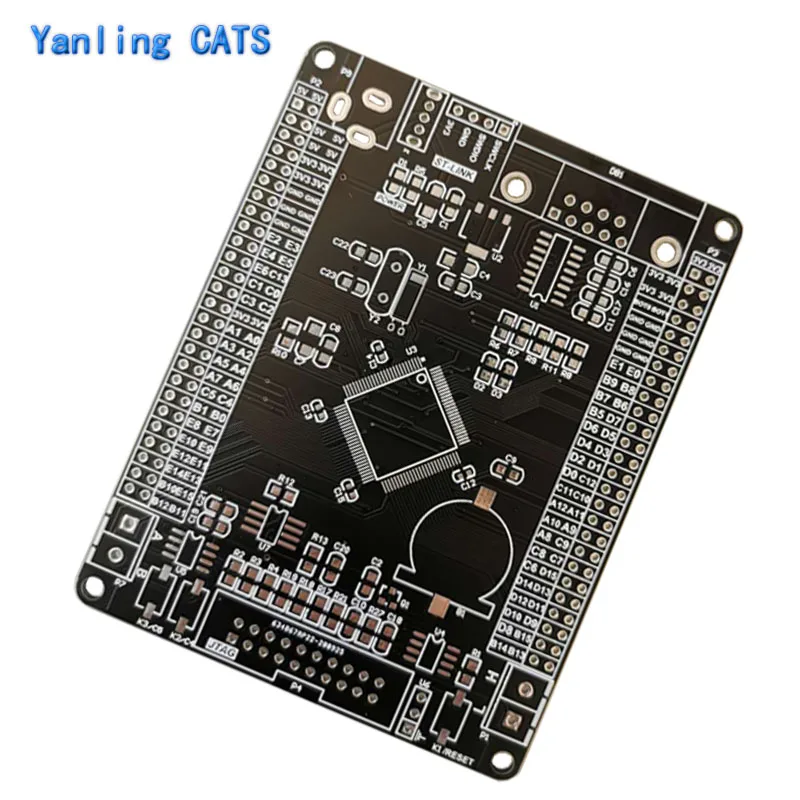

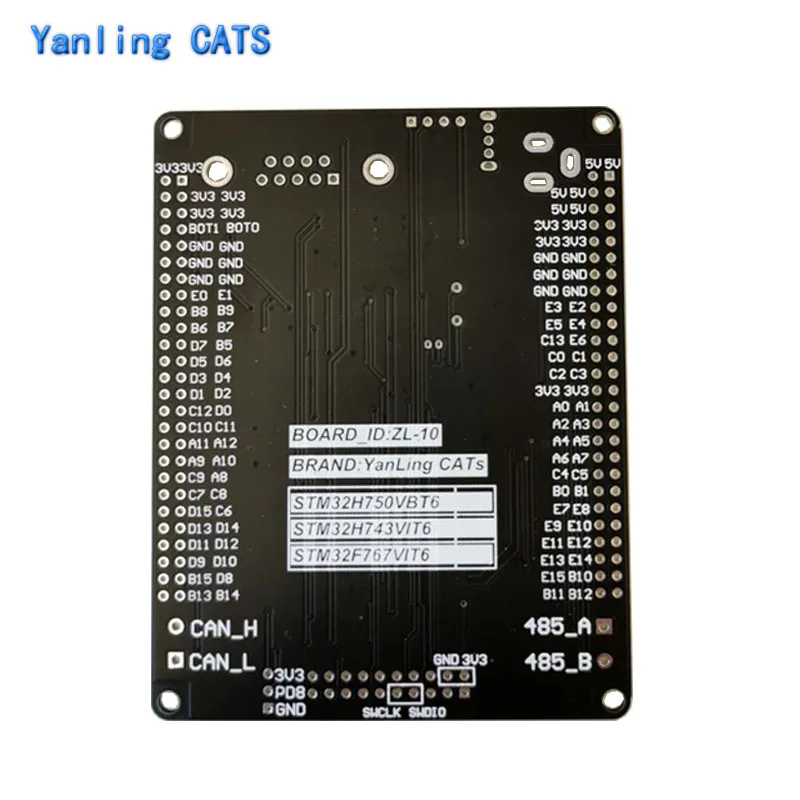

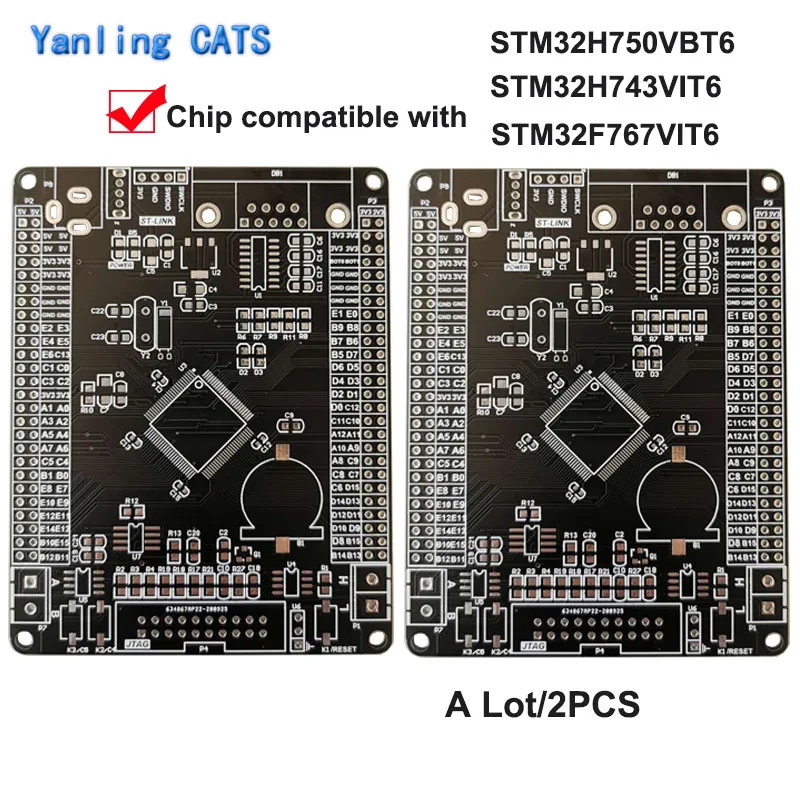

Лот = 2 шт. x STM32H7 LQFP100 печатная плата

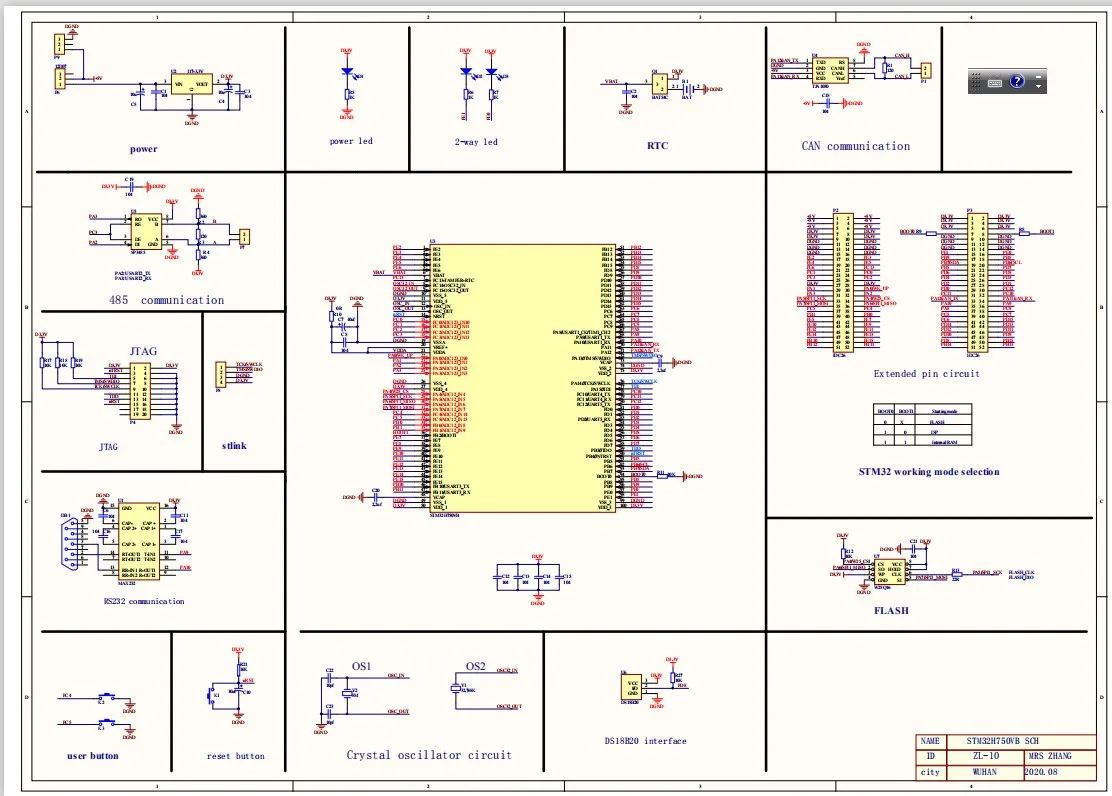

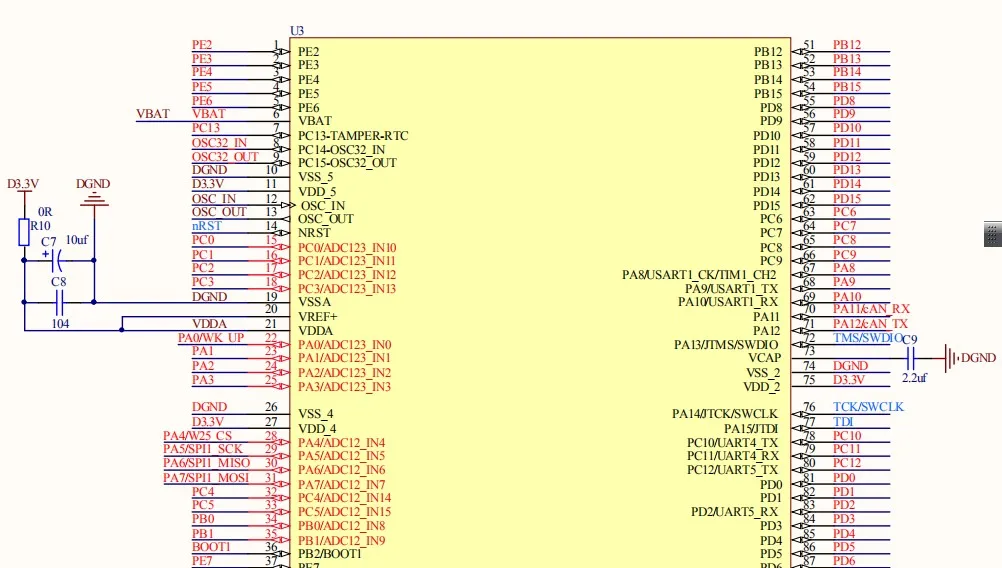

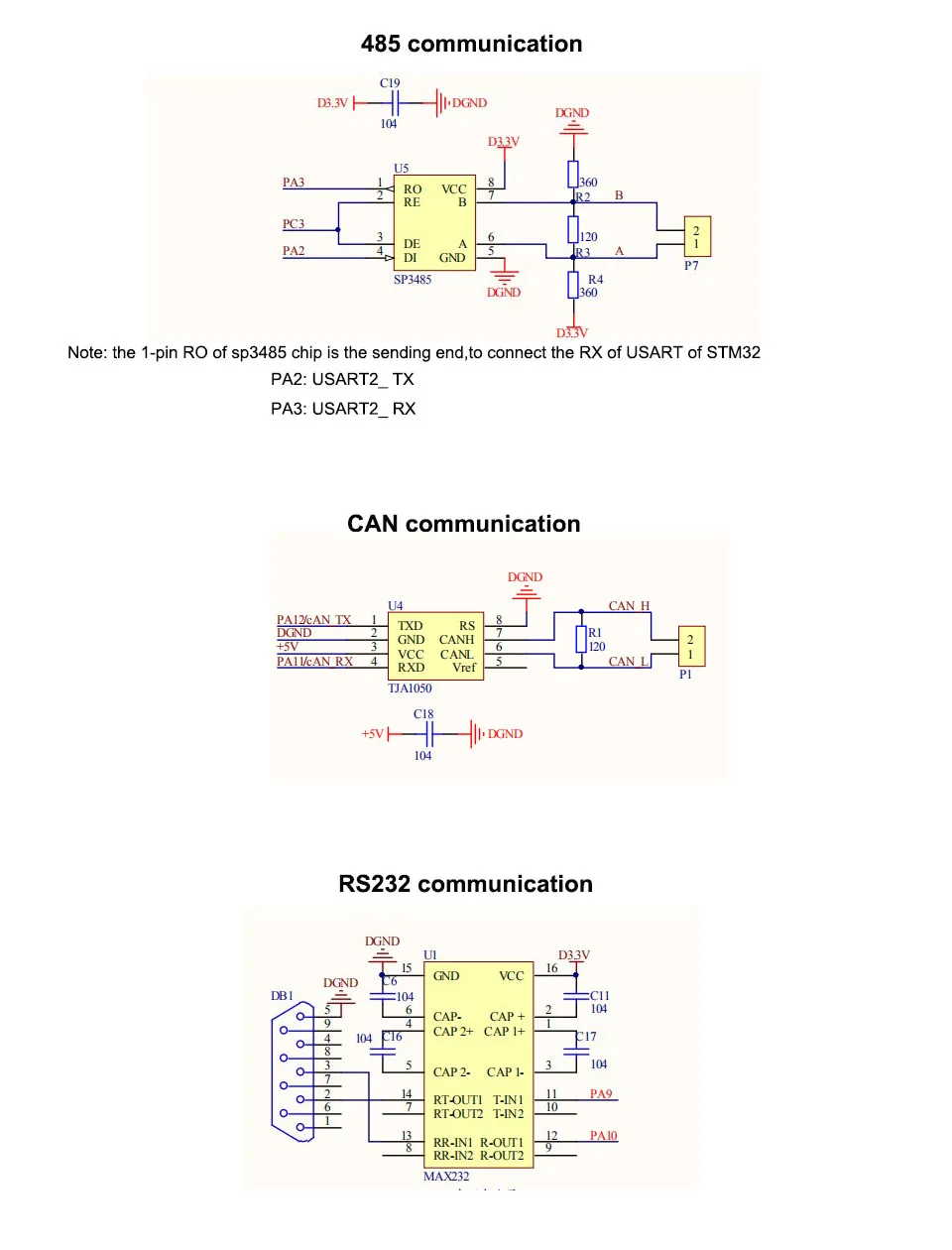

Схематическая схема для ZL-10 платы

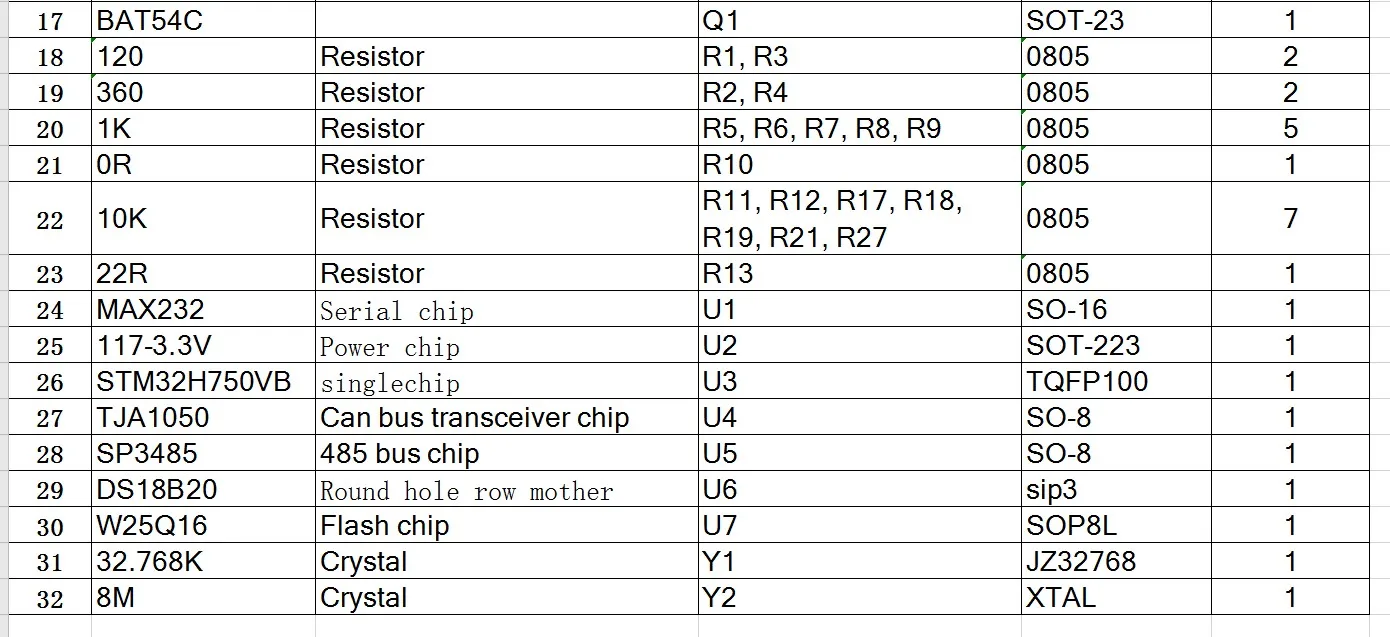

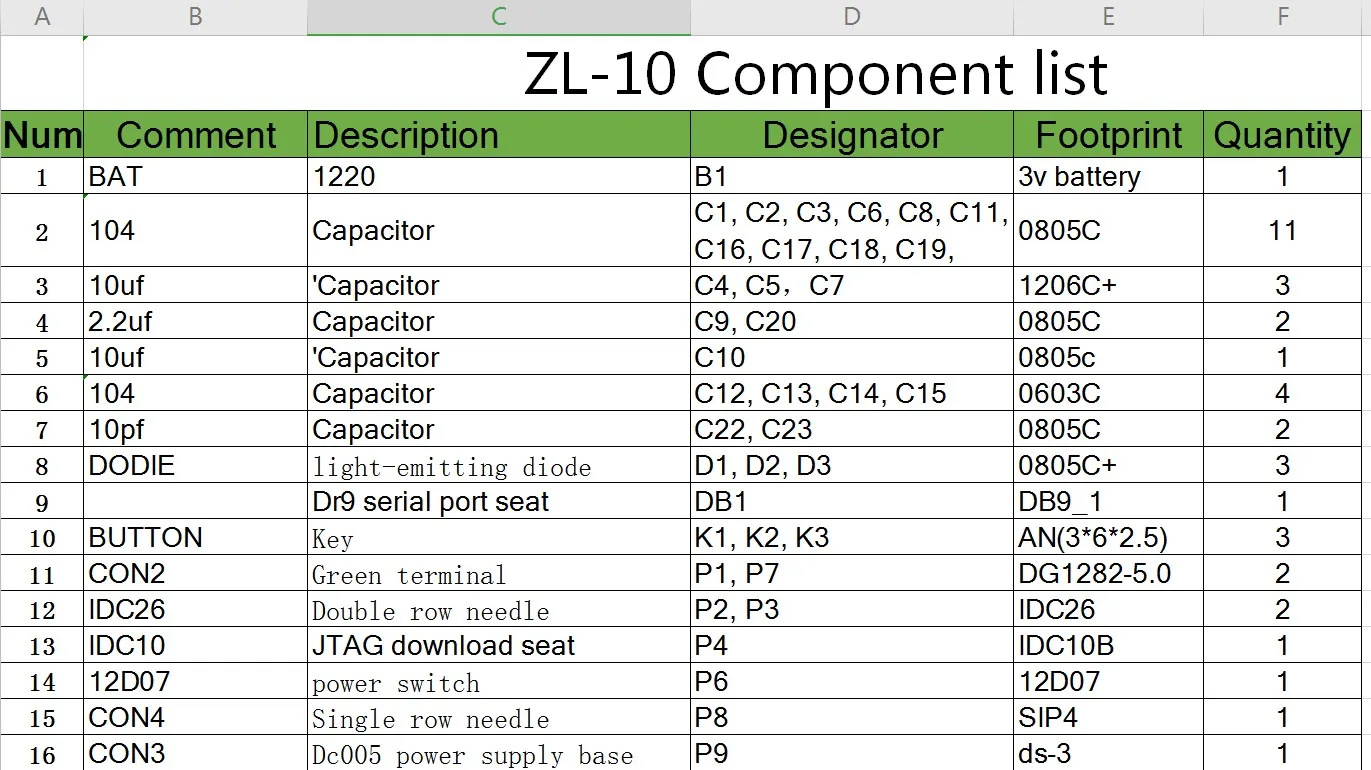

СПИСОК КОМПОНЕНТОВ
Изображение сварной доски
