Последнее обновление: 04.10.2024

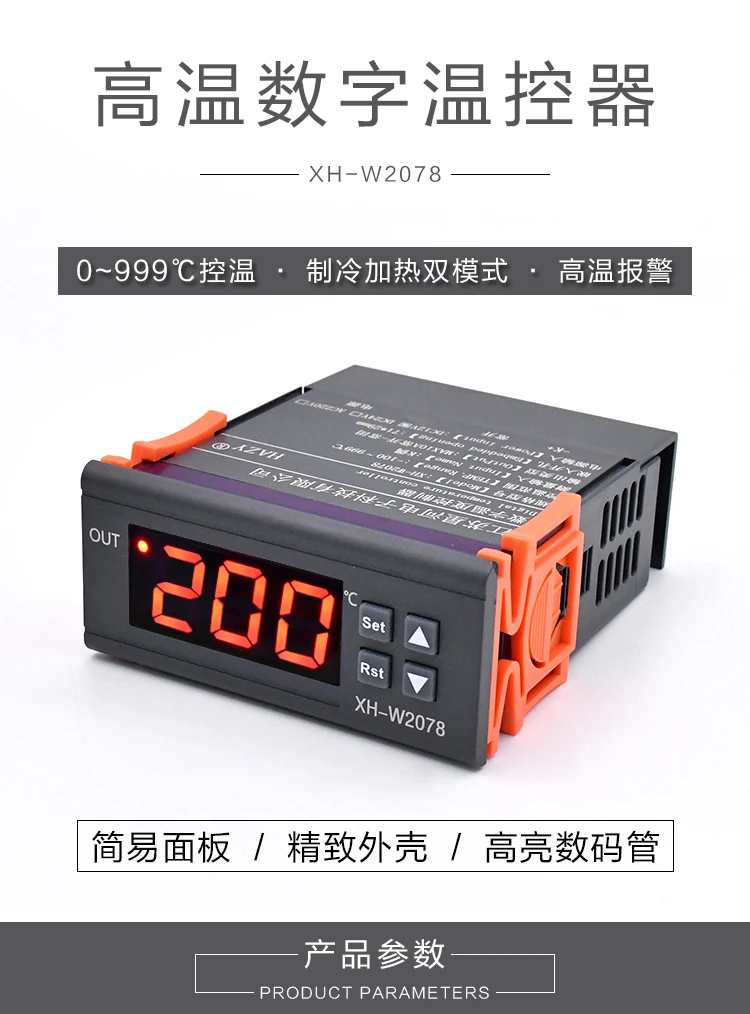

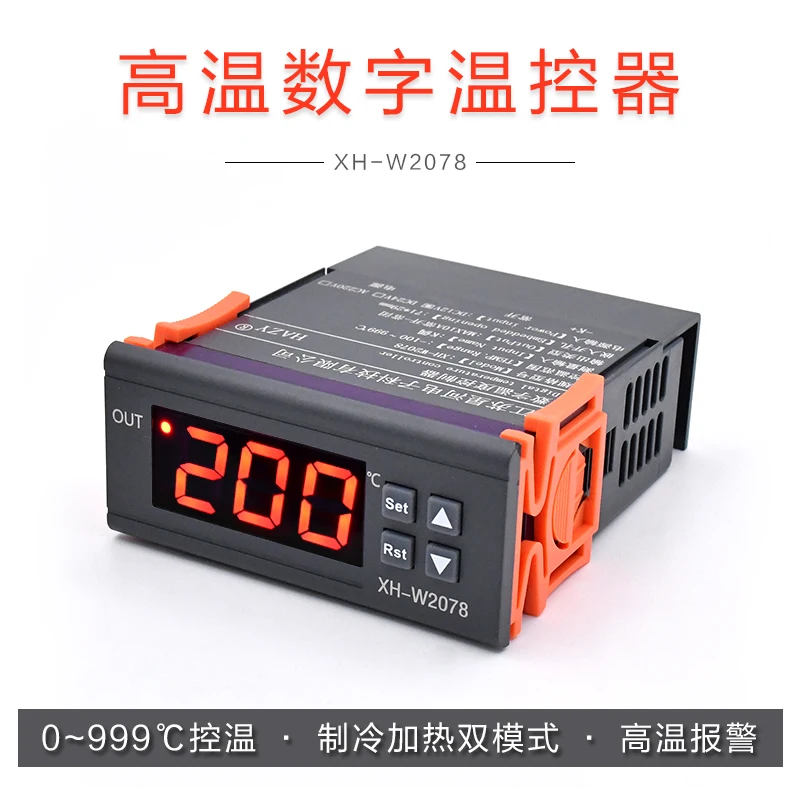

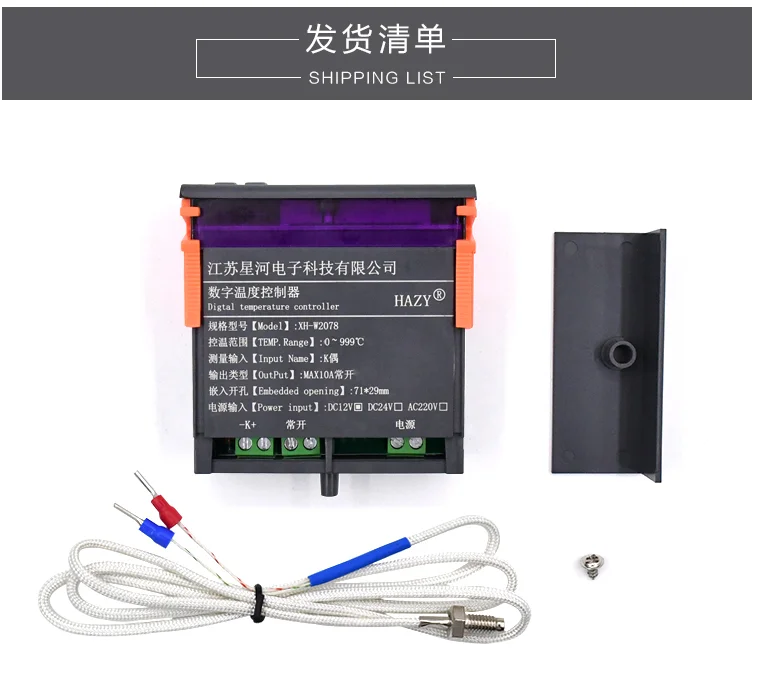

Название продукта: цифровой регулятор температуры
Модель продукта: XH-W2078, W2078G
Диапазон температур: 0-999 ℃
Точность измерения температуры: 1 ℃
Диапазон контроля температуры: 0-999 ℃
Точность контроля температуры: 1 ℃

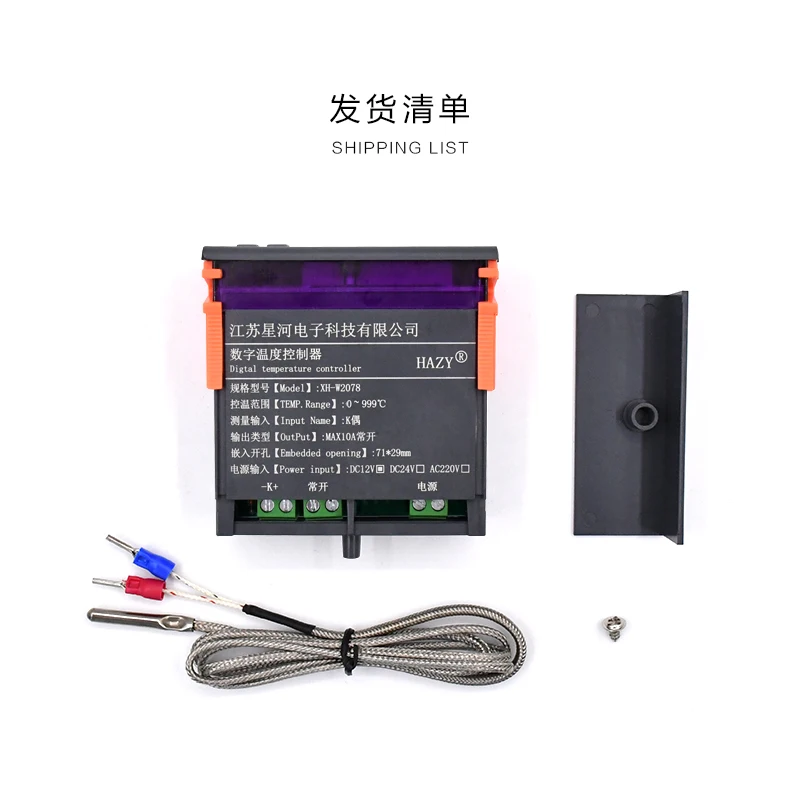

Температурный датчик: термопара типа K 1 м

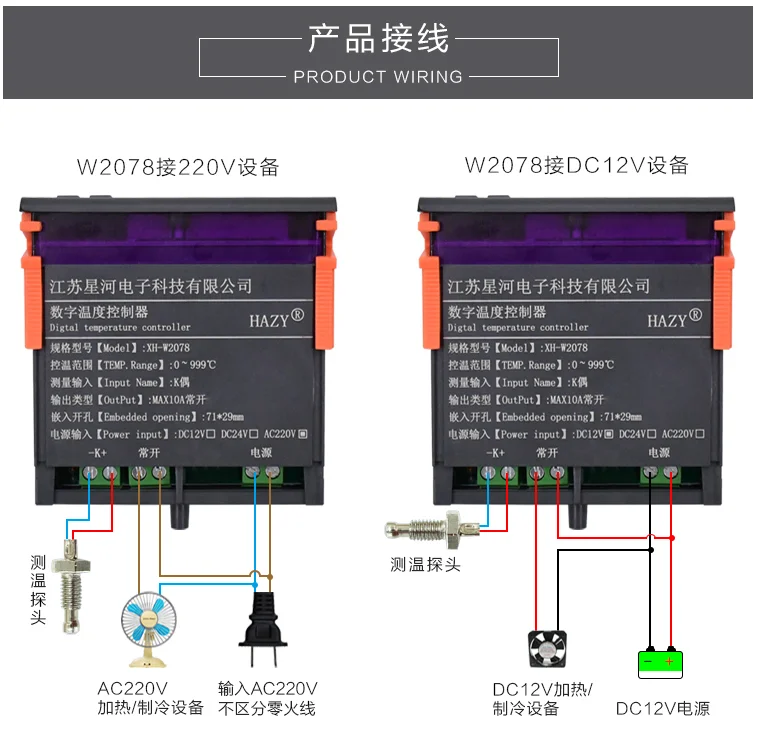

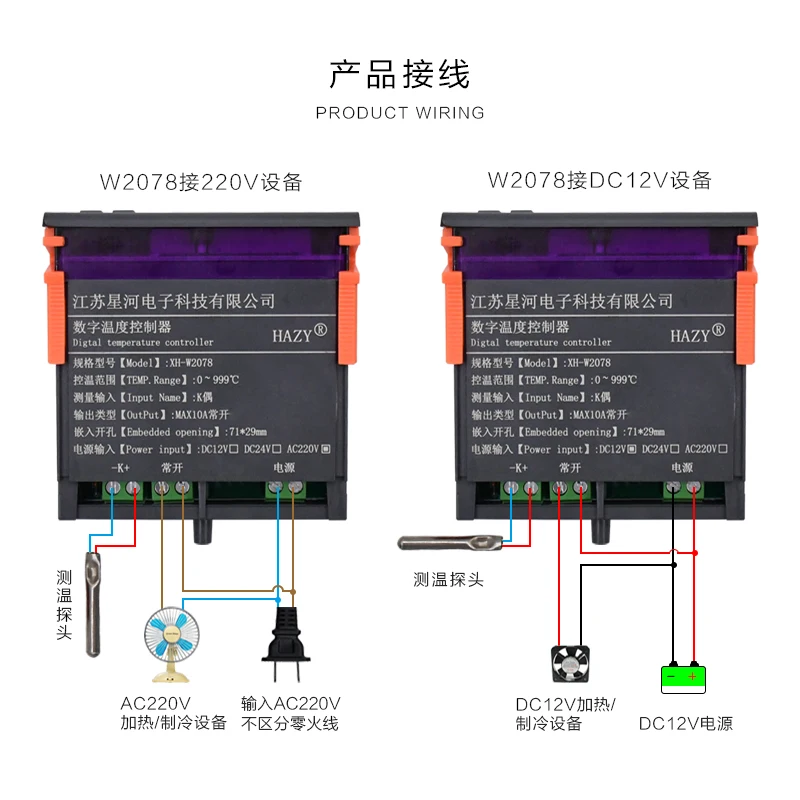

Напряжение питания: DC12V / AC220V
Применимая среда: -15 ~ 55 ℃/20%-85% RH
Тип выхода: 10А реле непрямого выхода (W2078), 5А Реле непрямого выхода (W2078G)

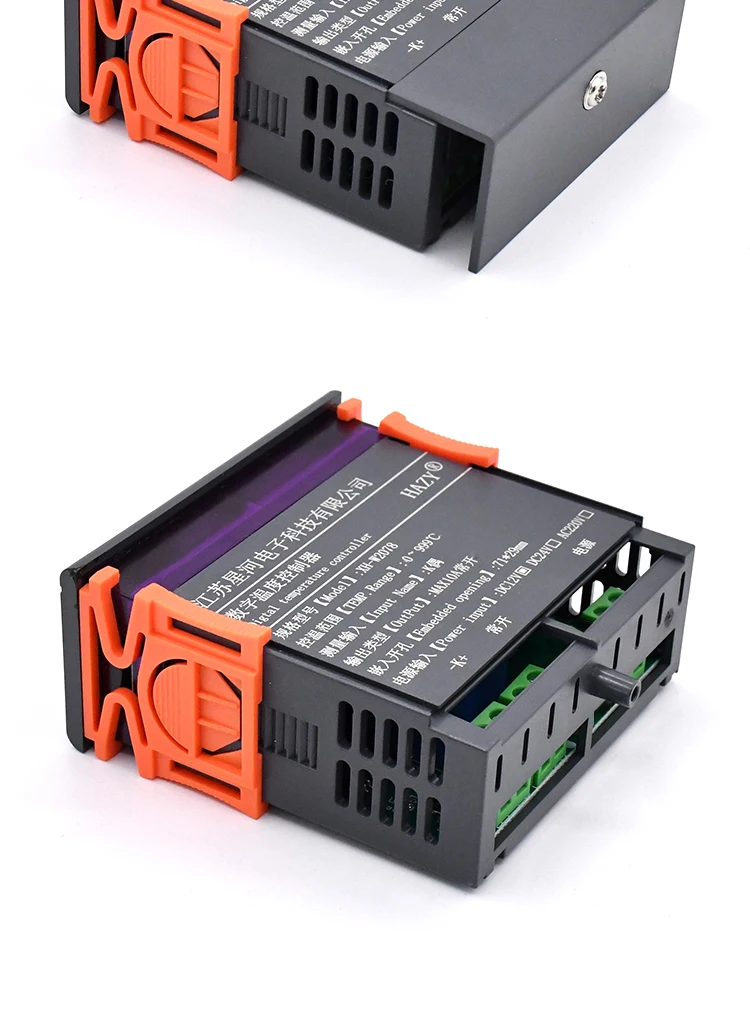

Размер: 75*34*85 мм
Встроенное отверстие: 71*29 мм
Вес изделия: 88 г
1. Нажмите и удерживайте кнопку вверх одновременно и кнопку вниз, пока экран не отобразит 888, чтобы восстановить заводские настройки
2. Код неисправности:
E1: Сбой NTC
E2: K муфта внимание
、

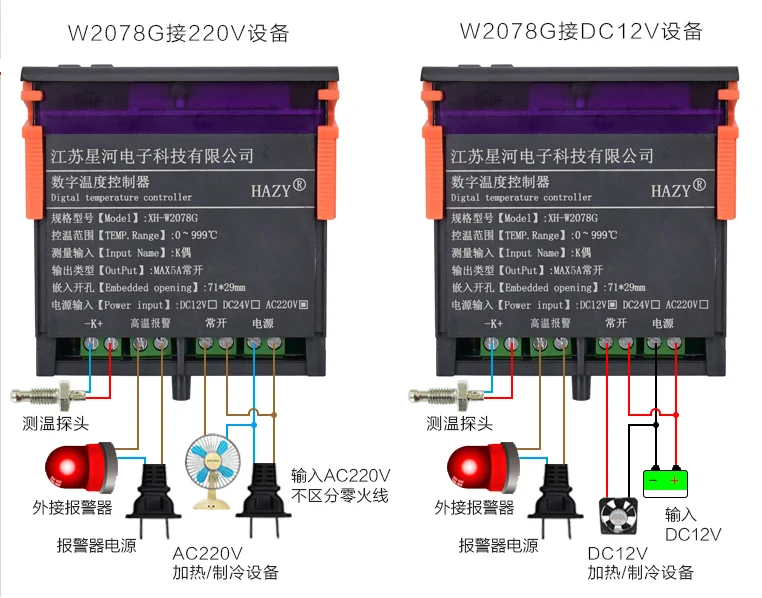

** W2078G добавляет функцию внешней высокотемпературной сигнализации prompter

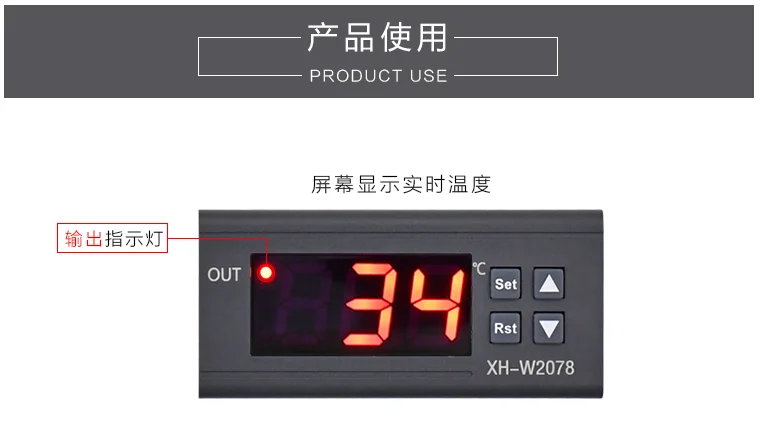

Набор: короткое нажатие, чтобы установить температуру остановки, длительное нажатие в течение 5 секунд, чтобы войти во внутреннее меню
Rst: функция возврата короткого нажатия, возврат к нормальному температурному дисплею
Вверх/вниз: Увеличение/уменьшение температуры, короткое нажатие для отображения текущего режима-H-(режим нагрева)/-C-(режим охлаждения), нажмите кнопку «вверх» для 5s, чтобы переключиться-H-(режим нагрева), удерживайте кнопку «вниз» для 5s, чтобы переключиться-C-(режим охлаждения)
* В процессе настройки данных нет выхода из термостата

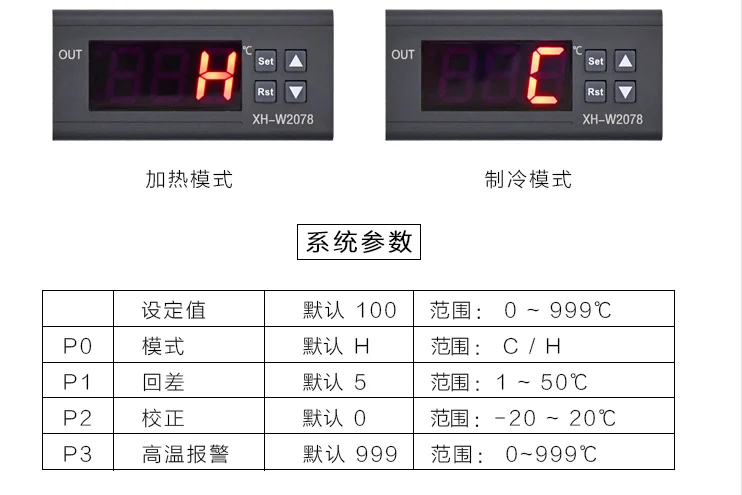

① Выбор режима работы P0
1. Нажмите и удерживайте кнопку SET в течение 5 секунд, экран отобразит P0
2. Нажмите кнопку SET еще раз
3. Экран отображает H (режим нагрева)/C (режим охлаждения), нажмите кнопку вверх/вниз, чтобы выбрать желаемый Рабочий режим
② Установка температуры остановки
1. Короткое нажатие кнопки настройки, чтобы остановить мигание температуры, нажмите кнопку вверх/вниз, чтобы отрегулировать температуру остановки
③ Настройка гистерезиса P1
1. Нажмите и удерживайте кнопку SET в течение 5 секунд, экран отобразит P0, нажмите кнопку up, чтобы переключиться на P1
2. Нажмите кнопку SET еще раз
3. На экране отображается текущее значение гистерезиса, нажмите кнопку вверх/вниз, чтобы отрегулировать значение (заводской по умолчанию 5)
Ежедневное использование: Я хочу контролировать отопительное оборудование, чтобы сохранить температуру воды при 80-90 ℃, как управлять им?
1. Выберите режим работы H (режим нагрева)
2. Установите температуру остановки до 90 °C
3. Разница между 80 и 90 составляет 10 °C, гистерезис должен быть установлен до 10, то есть настройка завершена
Особенности продукта
① P2 коррекция температуры
1. Нажмите и удерживайте кнопку SET в течение 5 секунд, экран отобразит P0, нажмите кнопку up, чтобы переключиться на P2
2. Нажмите кнопку SET еще раз
3. На экране отображается текущее значение коррекции температуры, нажмите кнопку вверх/вниз, чтобы отрегулировать значение (заводской по умолчанию 0)
Пример: я фактически измерил температуру 36 °C, и термостат показывает 35 °C, затем вы можете выполнить шаги выше, чтобы отрегулировать значение коррекции до 1.
② Высокотемпературная сигнализация P3
1. Нажмите и удерживайте кнопку SET в течение 5 секунд, экран отобразит P0, нажмите верхнюю кнопку, чтобы переключиться на P3
2. Нажмите кнопку SET еще раз
3. Экран отображает текущее значение сигнала тревоги высокой температуры, нажмите кнопку вверх/вниз, чтобы отрегулировать значение (заводской по умолчанию 999)
Пример: когда значение температуры достигает значения сигнала тревоги высокой температуры, экран термостата мигает и зуммер издает звуковой сигнал
Пример:
★Я хочу контролировать температуру воды, чтобы остановить нагрев до 50 ℃, и температура падает до 40 ℃, чтобы снова нагреваться
1. Нажмите кнопку SET, экран отобразит P0, нажмите кнопку SET снова, экран будет отображать H/C, нажмите кнопку вверх/вниз, чтобы переключиться на H (режим нагрева)
2. Короткое нажатие кнопки SET, чтобы остановить мигание температуры, нажмите кнопку вверх/вниз, чтобы отрегулировать температуру стоп до 50 °C
3. Нажмите и удерживайте кнопку SET, экран отображает P0, нажмите кнопку up, чтобы переключиться на P1 (Настройка гистерезиса), нажмите кнопку SET снова, чтобы отобразить текущее значение гистерезиса, нажмите кнопку вверх/вниз, чтобы отрегулировать значение гистерезиса до 10 °C, то есть установка завершена
★Я на самом деле измерил температуру 50 ℃, термостат показывает 52 ℃, как откалибровать?
1. Нажмите и удерживайте кнопку SET в течение 5 секунд, экран отобразит P0, нажмите кнопку up, чтобы переключиться на P2 (калибровка температуры)
2. Нажмите кнопку SET еще раз
3. На экране отображается значение коррекции текущей температуры, нажмите кнопку вверх/вниз, чтобы настроить ее до-2
