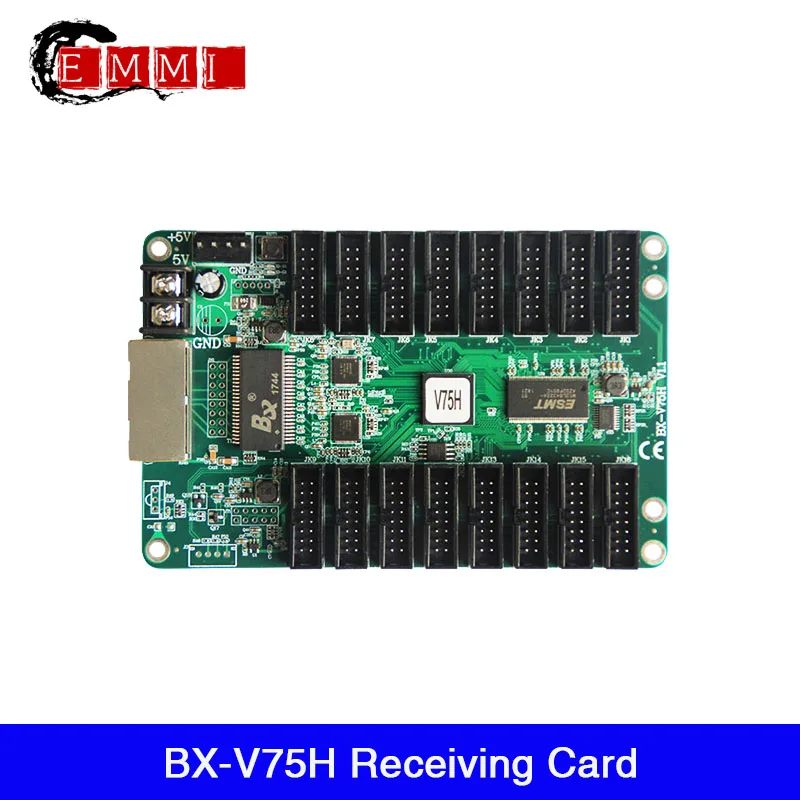

BX-V75H приемная карта
Обзор
BX-V75H принимающих карт, используемых для всех видов полноцветных светодиодных дисплеев, поддерживает большинство модульных чипов. На плате 16 портов nos T75, 32 линии данных RGB, частота обновления может достигать 5000 гц. Поддержка Гигабитного режима, асинхронного плеера и синхронной отправляющей карты BX-VS/VSE/VH. Пользователи могут обновлять прошивку онлайн.(Https://en.onbonbx.com/product/22.html)
Особенности
1. Простая конструкция; Удобная установка;
2. Режим приемной карты Gigabit, совместим с картой синхронной отправки и асинхронным плеером YQ;
3. Высокое освещение; Обильный эффект отображения; Поддержка высокого освещения и высокой серой шкалы;
4. Простые операции;
5. Поддержка обычного чипа, чип широтно-импульсной модуляции и т. д.
6. Поддержка любого режима сканирования в 32 сканировании и поддержка 595 сканирования последовательного декодирования;
7. 32-строчный RGB-дисплей с 16 портами № 75 на плате, без концентратора;
8. Поддержка «настроить файл» для чтения;
9. Поддержка обнаружения по Ethernet-связи;
10. Используется для всех видов полноцветных светодиодных экранов
Способ подключения

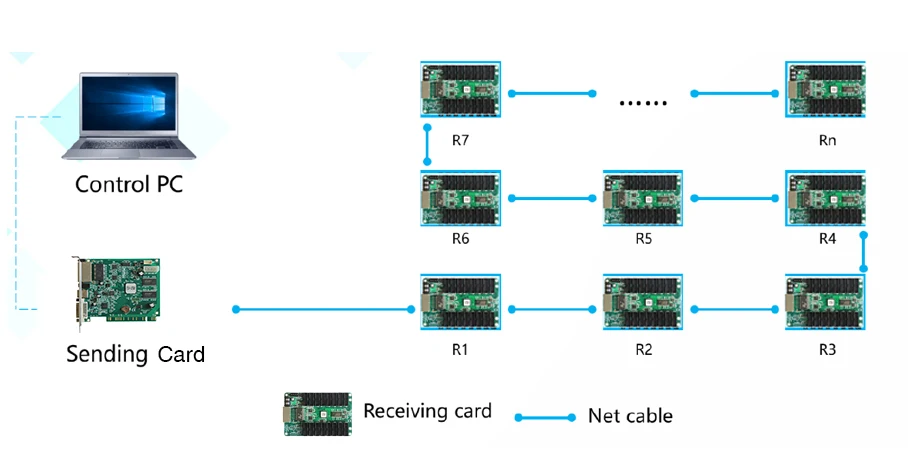

Схема подключения BX-V75H к BX-VSM

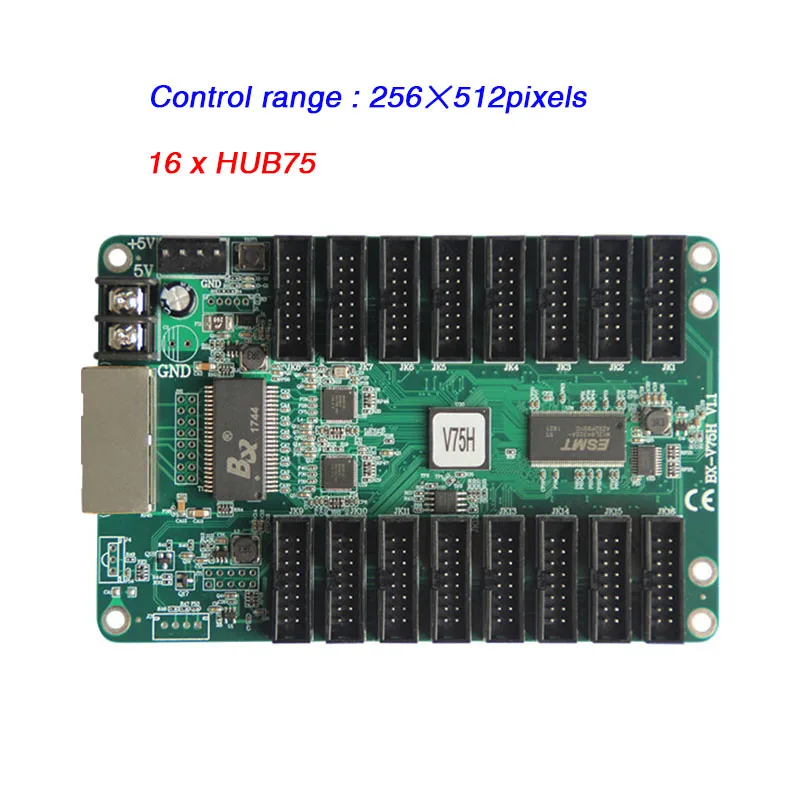

Фото интерфейса
Нет.
Интерфейс
Объяснение
1
Порт T75
Порт T75 (JK1, JK2, JK3, JK4, JK5, JK6,JK7, JK8,JK9,JK10,JK11,JK12)
2
Тест/выбор
Кнопка текста экрана
3
Блок питания
Порт питания 5 В, вход постоянного тока, 5 В, поддержка 4,5 В ~ 5,5 В
4
Блок питания
Порт питания 5 В, вход постоянного тока, 5 В, поддержка 4,5 В ~ 5,5 В
8
1000 м
Gigabit Ethernet, подключение к отправляющей карте
