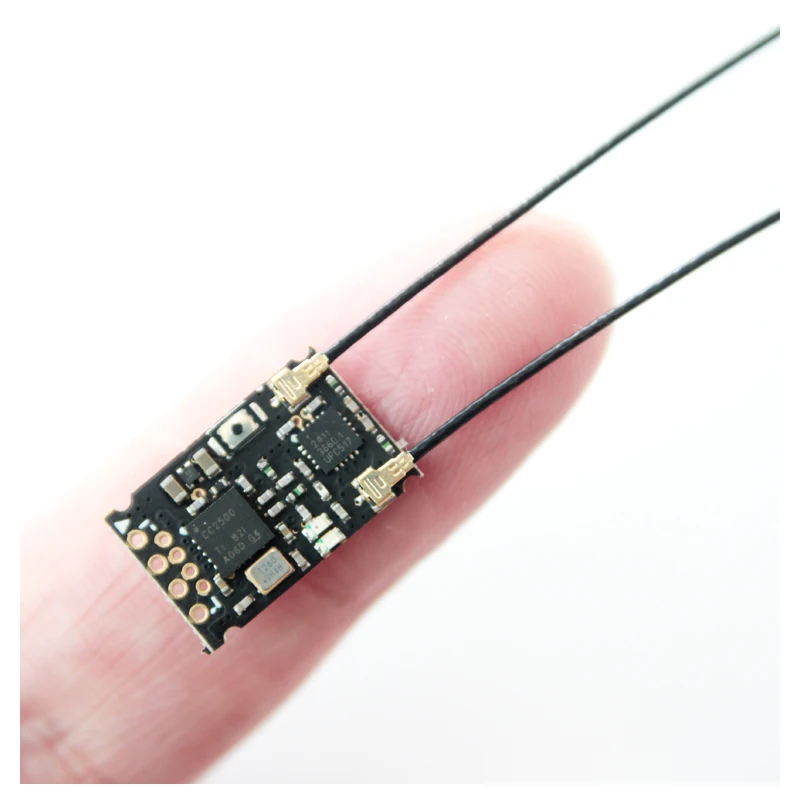

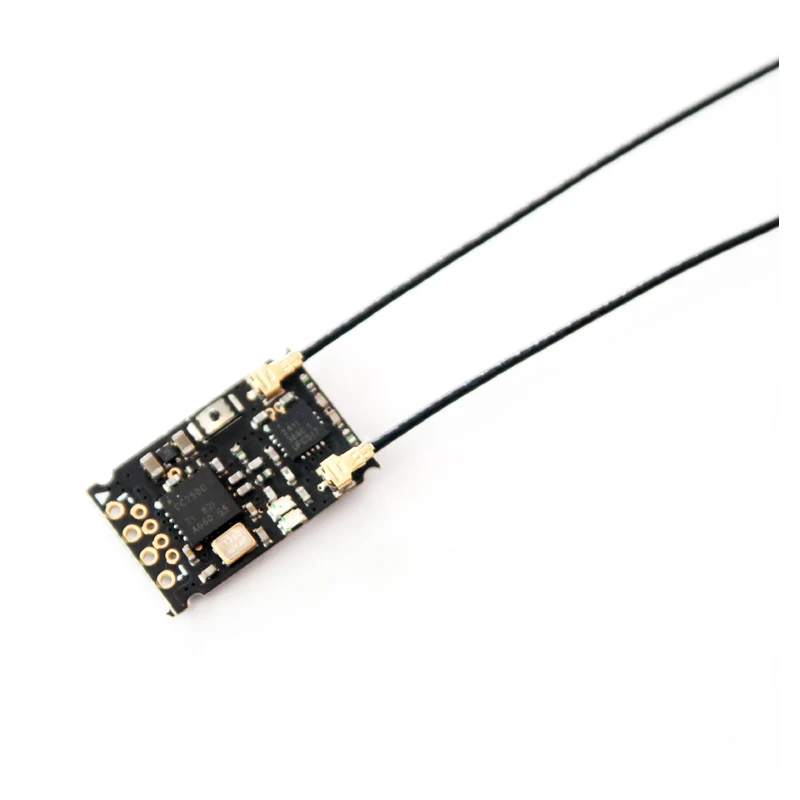

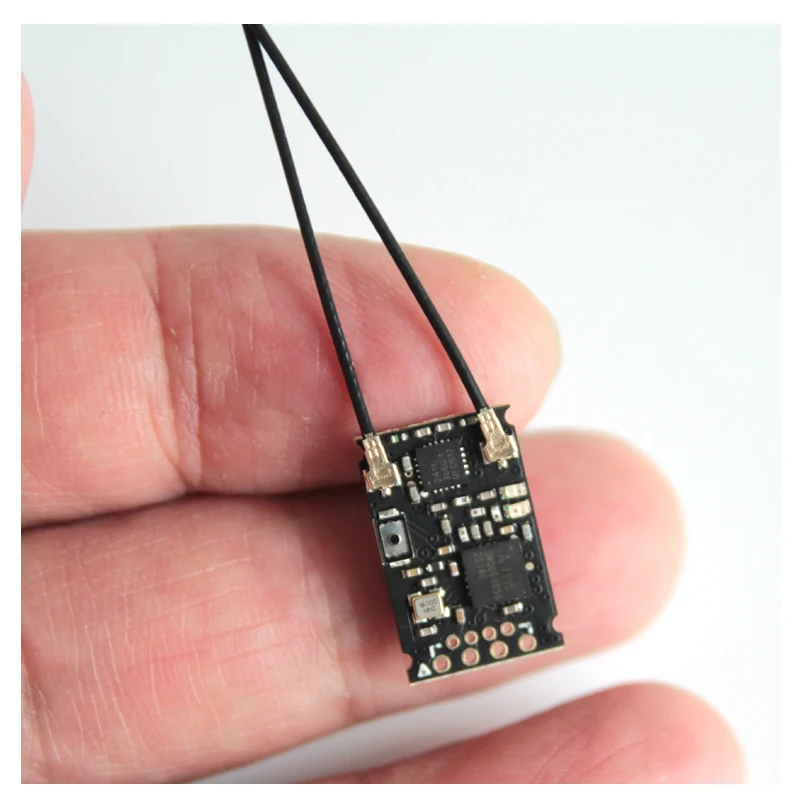

XR602T-S Futaba SFHSS приемник для Дронов, квадрокоптеров, светильник приемник дальнего действия, протокол FUTABA SFHSS

Приемники серии XR600T очень маленького размера, но дальнего действия и поддерживают приемники обратной передачи данных, разработанные специально для полетов FPV. Высокая эффективность PA и LNA интегрированы на своем оборудовании, также два двунаправленных последовательных порта интегрированы. Несколько видов протоколов связи переключаются удобно. Мы можем предоставить до 8 типов этой серии приемников, все они могут быть использованы на любых платах управления полетом F4 и F7 С или без сигнального инвертора.

Данный приемник совместим с двойной антенной Futaba SFHSS!

Особенности:

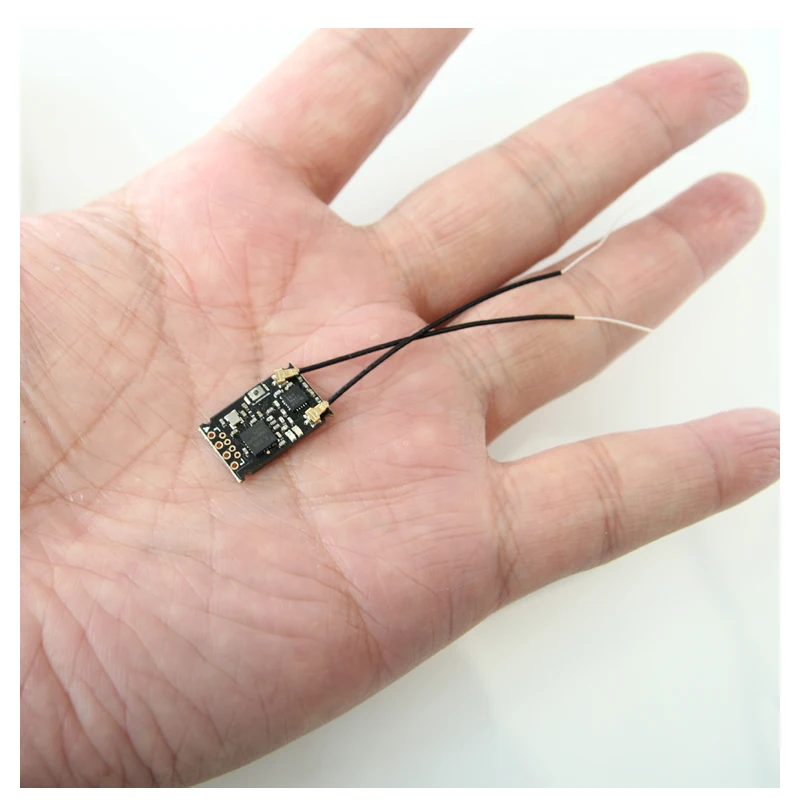

1) супер маленький размер (XR601T 10*17*3 мм, XR602T 11*17*3 мм, примечание 1)

2) сверхсветильник XR601T-0,66g, XR602T-0,8g)

3) Все приемники серии XR600T могут использоваться на любых платах управления полетом F4 и F7 с инвертором сигнала или без него.

4) может подключаться и работать с любым последовательным портом платы управления полетом F4 и F7;

5) штекер антенны IPEX4;

6) разнообразная антенна обеспечивает наилучший диапазон и наилучшие радиочастотные характеристики (поддерживаются только приемники серии XR602T)!

7) Поддержка функции s data-back (Примечание: версия B1 не поддерживает эту функцию, поскольку она ограничена ее протоколом)

8) поддерживает измерение рабочей температуры;

9) поддерживает выход RSSI;

10) поддерживает нормальный или обратный SBUS (управление DMA)

11) поддерживает нормальную скорость (кбит/с) или высокоскоростную шину (кбит/с, очень полезно для уменьшения замедленной съемки, примечание 2)

12) поддерживает нормальный или обратный Fport (контроль DMA);

13) поддерживает нормальную скорость (115,2 Кбит/с) или высокоскоростной Fport (230 Кбит/с, что помогает сократить временную интервал, примечание 2)

14) рабочий ток/напряжение: 50 мА/5,0 в (когда функция возврата данных на полную мощность)

15) поддерживает конфигурацию функции порта пользователем (конфигурация выходного протокола порта, Нормальная или обратная, Нормальная или высокая скорость)

16) поддерживает настроенную функцию возврата данных (настроенная обратная связь данных работает или не работает, выходная мощность RF);

17) Протокол, переключаемый для протоколов ⑤ DSMX/2 в SBUS и Fport (версия A1)

18) Протокол переключения для Futaba SFHSS в SBUS и FPort (версия B1);

19) Протокол переключается для FrSky D16 в SBUS и Fport (версия B3)

20) Протокол переключения для FlySky AFHDS-2A в SBUS и Fport (версия C2)

21) поддерживает онлайн-обновление прошивки;

22) может изменять Протокол вывода данных и протокол обратной связи в соответствии с требованиями заказчика.

Характеристики изделия

Тип: XR602T-A(AFHDS-2A) SBUS/FPORT/RSSI/TELEM Micro FPV приемник

Модуляция: совместимый, FLYSKY AFHDS-2A

Количество каналов: 14 каналов

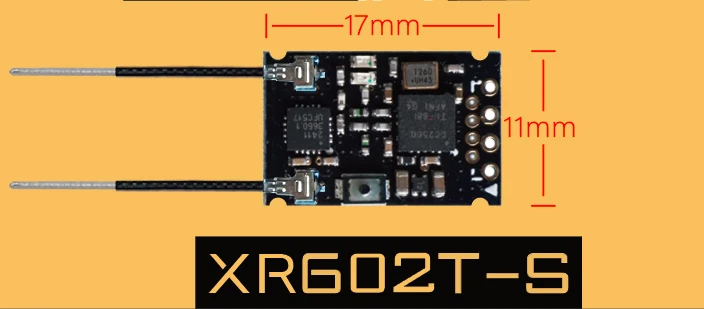

Размер: 11*17*3 мм (без антенны)

Выход данных RC: SBUS(REV) и FPORT(NOR)

Поддерживает телеметрию;

Радиочастотная мощность Telem: 20 дБм;

Поддерживает цифровой выход RSSI;

Переменное Радиочастотное соединение;

Высокая скорость (7,7 мс);

Онлайн-обновление прошивки;

Поддерживает измерение рабочей температуры RX;

Штекер антенны IPEX4;

Разнообразная антенна;

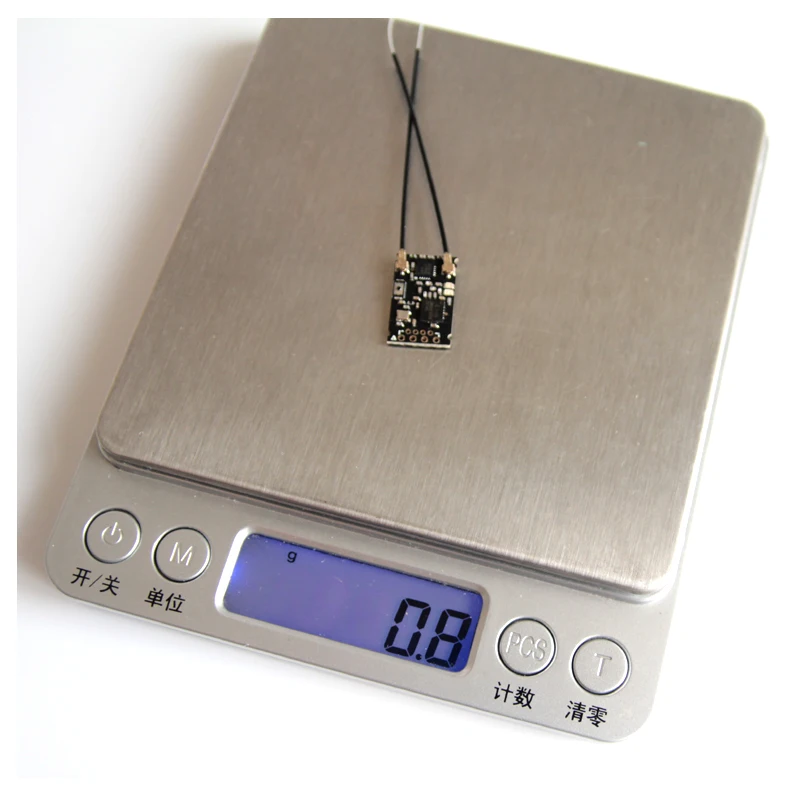

Вес: 0,8 г

Напряжение: 5,0 в

Эффективное расстояние: >2000 м

Длина антенны: 60 мм (по умолчанию) или 160 мм

Схема подключения (выберите SBUS или FPORT):

Функция Telem (NV14):

Как связать:

Питание приемника;

Нажмите кнопку привязки в течение 2 секунд, затем отпустите (медленное мигание светодиодный да превращается в быстрое мигание);

Привяжите радио в соответствии с руководством по вашему передатчику, светодиодный быстро мигает, как только Привязка закончится!

Технология переменной радиочастотной связи:

Технология переменной радиочастотной связи: когда приемник находится слишком близко к радио (пульту дистанционного управления), обычно радиочастотный сигнал блокируется, и при этом происходит потеря управления, для решения проблемы возникает переменная радиочастотная связь! Как только переменная радиочастотная ссылка обнаружит, что приемник приближается к радио, он регулирует коэффициент усиления LNA и выходную мощность PA, чтобы избежать автоматического сбоя управления на коротких расстояниях; когда переменная радиочастотная связь обнаруживает, что приемник находится далеко от радио, Он регулирует усиление LNA и выходную мощность PA выше, чтобы автоматически увеличить Рабочий диапазон RX.
