Оригинальный модуль двухстороннего управления Mijia Aqara, беспроводной релейный контроллер, 2 канала, работает для приложения Mijia и домашнего комплекта

Внимание: Этот продукт должен использоваться с шлюзом и иметь нейтральную линию. Продукт: LLKZMK11LM Размер продукта: 49,3*46*24 мм Беспроводное соединение: Zigbee Входное напряжение: 100-250 В, 50 Гц Максимальная нагрузка: 10 А/2500 Вт Рабочая температура: -10 ℃ ~ + 50 ℃ Рабочая влажность: 5% ~ 95% относительной влажности

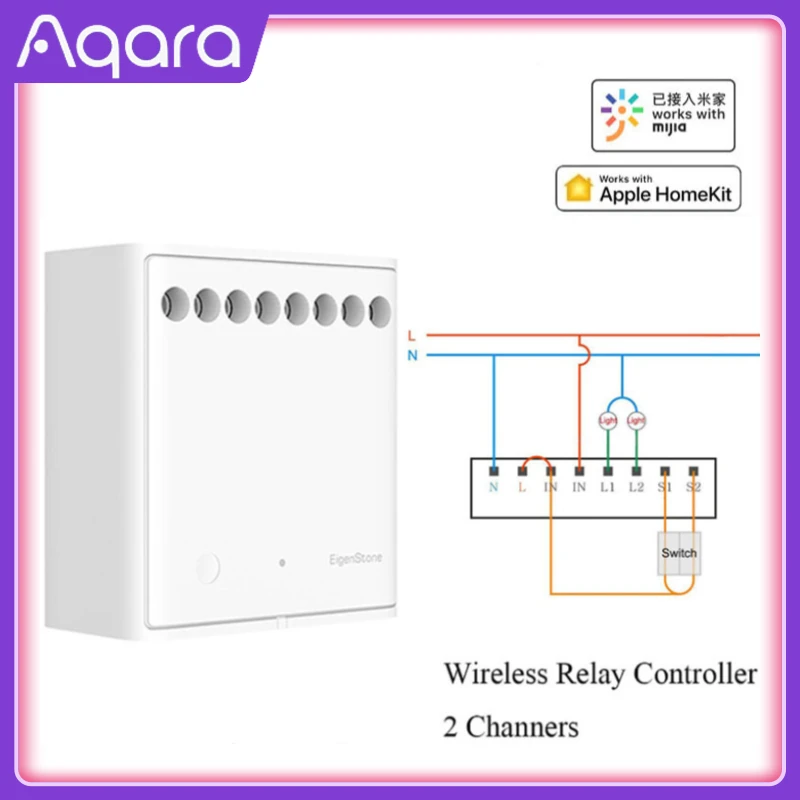

Беспроводной релейный контроллер (2 канала) проводка

1. Цель документа

Стандартизация проводки части источника питания беспроводного релейного контроллера (2 канала)

2. Применимый продукт

Беспроводной релейный контроллер (2 канала)

3. Сфера применения клиентской стороны

Операции клиентской стороны

4. Подготовка

Подготовьте предметы и окружающую среду: один беспроводной релейный контроллер Aqara (2 канала) , Один шнур питания и одна отвертка Phillips.

5. Процесс работы проводки

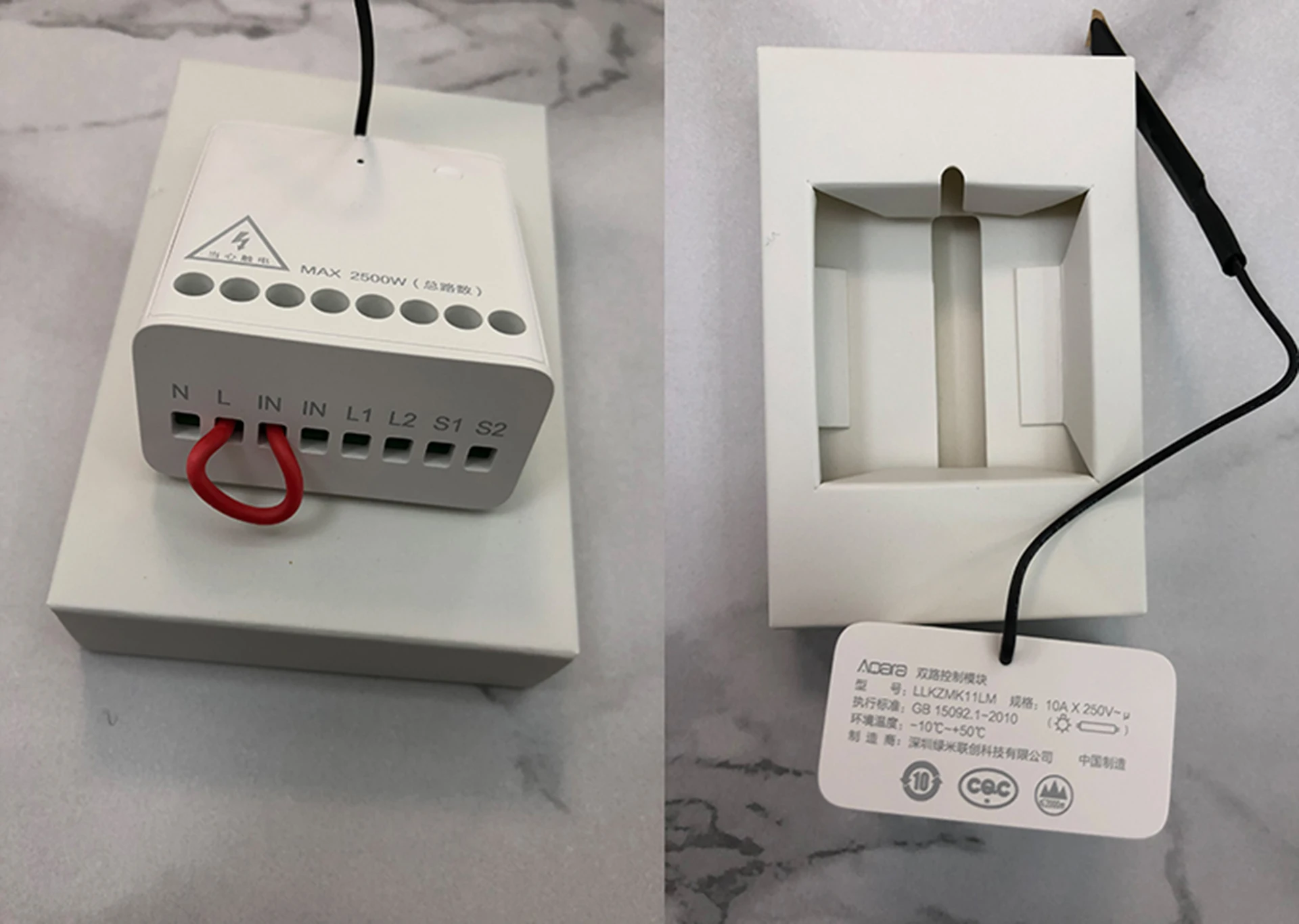

5,1 перемычка

Примечание: Подключите один конец Красной перемычки к L, а другой-к IN. Винты должны быть затянуты. После затяжки вы можете попробовать потянуть за кабель, чтобы проверить, зафиксирован ли он. Примечания: другой конец перемычки может подключаться к одному из двух внутренних портов, за исключением способа подключения, показанного на картинке выше.

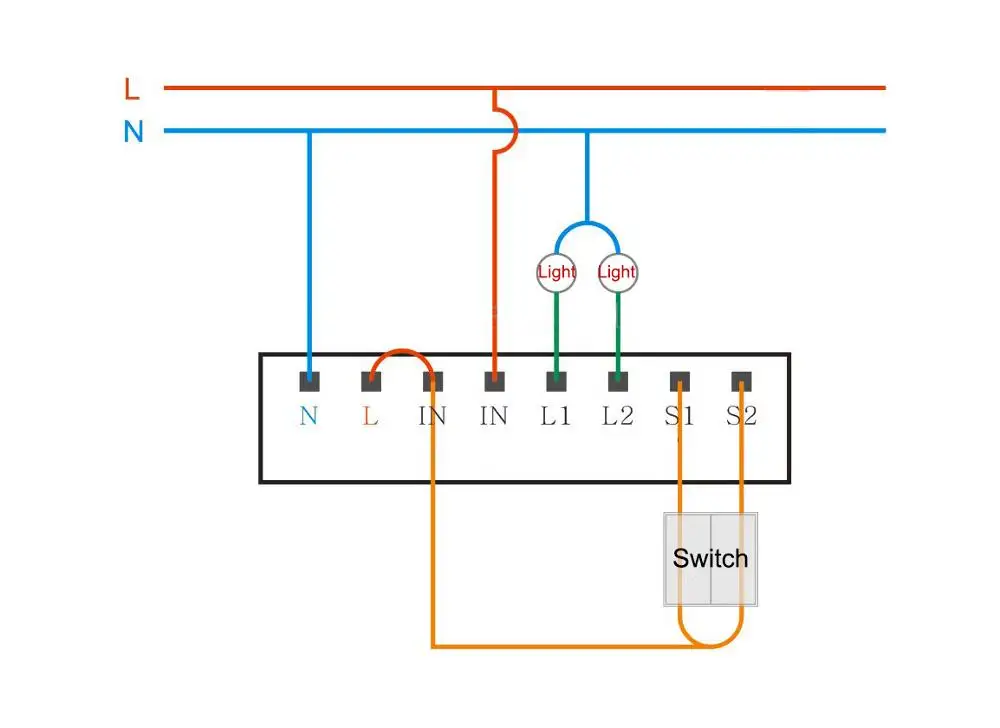

Проводка с кодом питания 5,2

Примечание: Подключите провод питания под напряжением к порту IN, а нейтральный-к порту N. Примечание: часть источника питания должна подключаться к этим 4 портам, и вы сможете включить устройство после завершения проводки.

5,3 меры предосторожности

Примечание: 1. Подключите шнур питания напрямую без красного перемычки; 2. Один конец перемычки подключен, а другой конец перемычки не подключен, иначе винты не затягиваются. Вышеуказанные условия приведут к мгновенному повреждению беспроводного релейного контроллера Aqara (2 канала).
