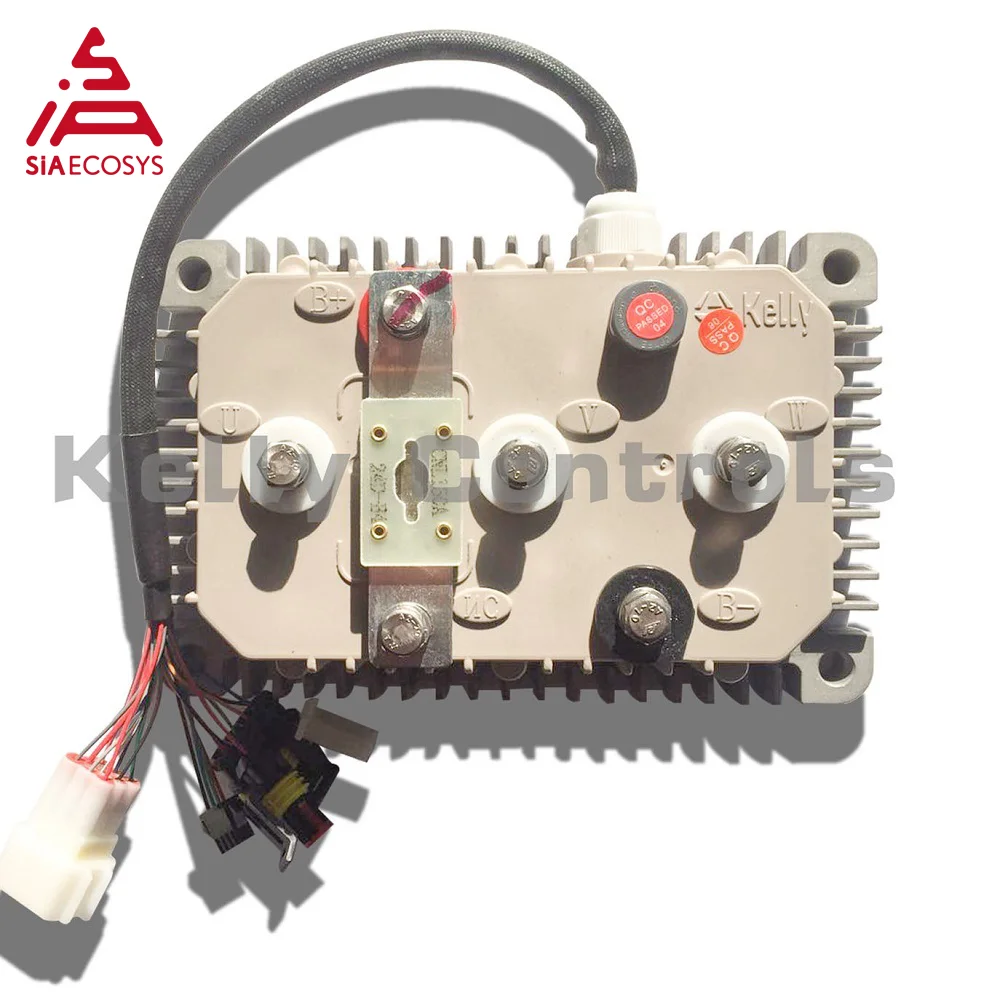

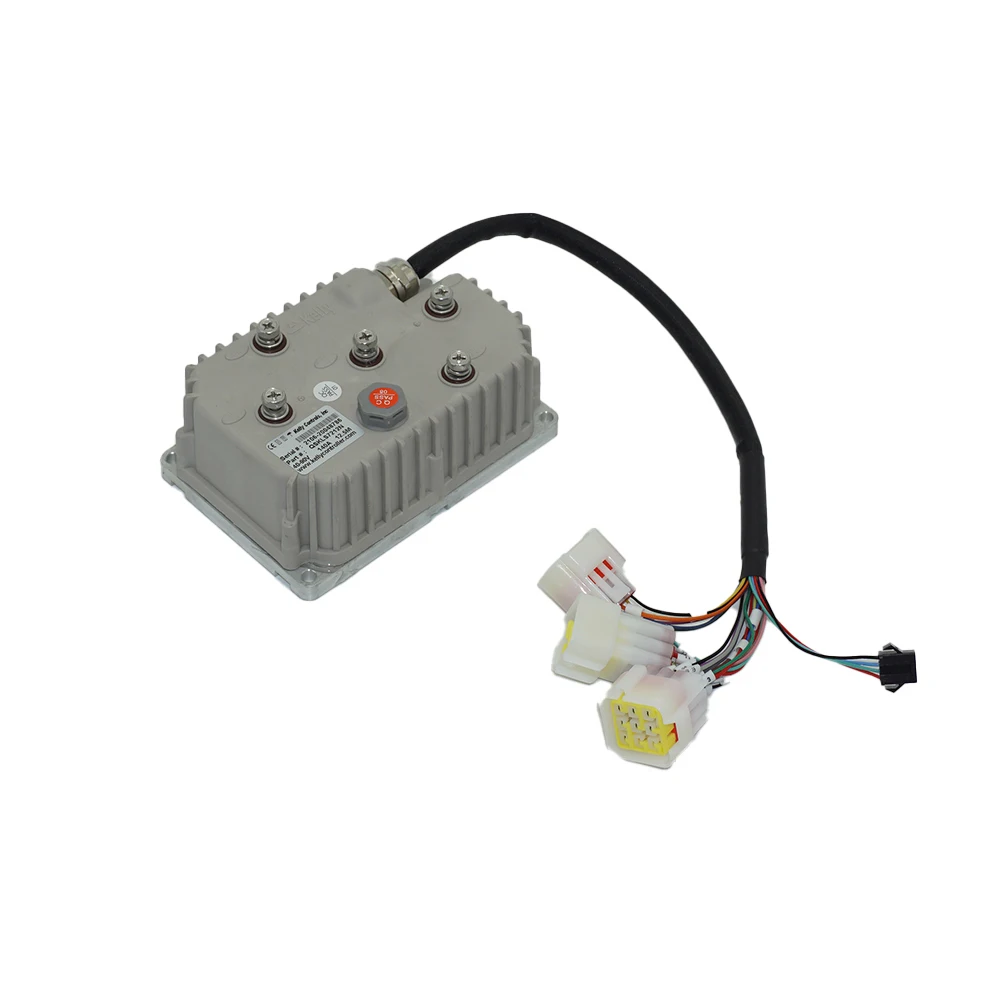

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, которые могут сочетаться с двигателем QS HUB.
1). Очень легко подключить
2). Может сочетаться с почти бесщеточным двигателем постоянного тока
3). Гарантия качества (как правило, нет проблем после продажи)
4). Программируемый
1. Общие характеристикиНастраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 30 В до 80 в.
Предел тока двигателя, 30 секунд: 270A.
Предел тока двигателя, непрерывный: 90А.
Частота работы: 10 кГц или 20 кГц.
Ток батареи в режиме ожидания: <0,5 мА.
Ток подачи датчика 5 В или 12 В: 40 мА.
Диапазон напряжения питания контроллера: PWR, от 30 В до 90 в для контроллеров, рассчитанных на равное или менее 72 В.
Ток подачи, PWR, 30mA типичный.
Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 30V до 1,25 * Номинальное напряжение.
Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).
Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.
Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).
Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура MOSFET).
Максимальный ток батареи: настраиваемый

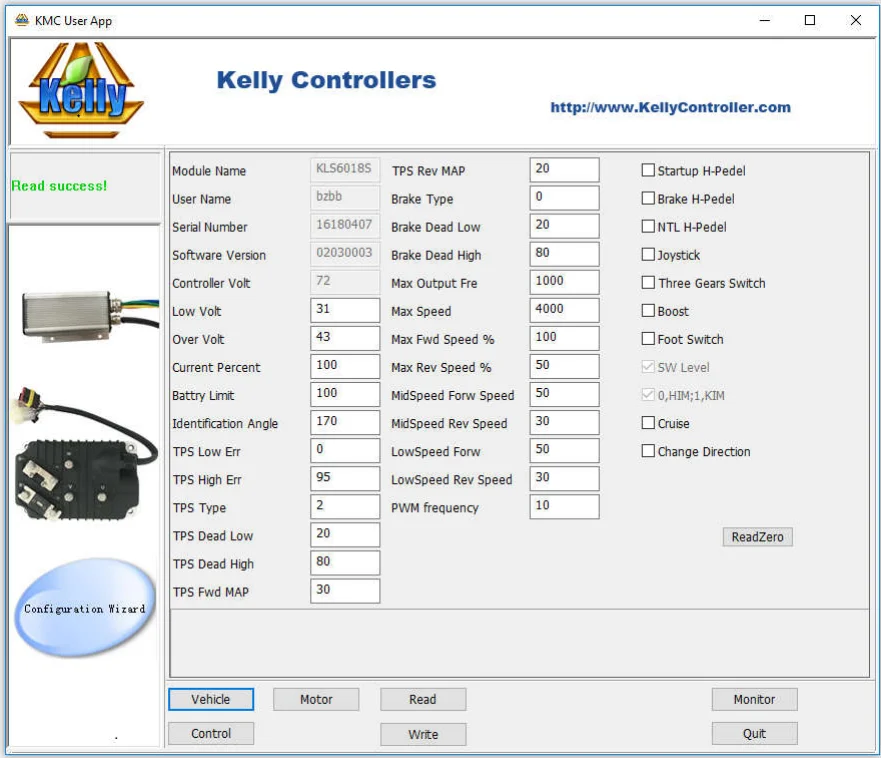

2. Интерфейс программного обеспечения контроллера KellyВот четкий и простой интерфейс программного обеспечения регулировки.

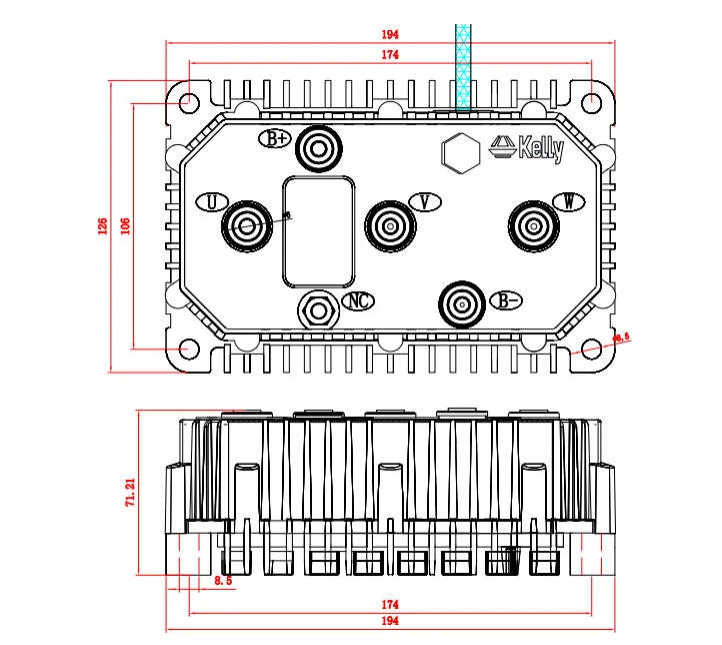

Вот чертеж нашего обычного контроллера QSKLS6030N, 194 мм * 126 мм * 71,21 мм

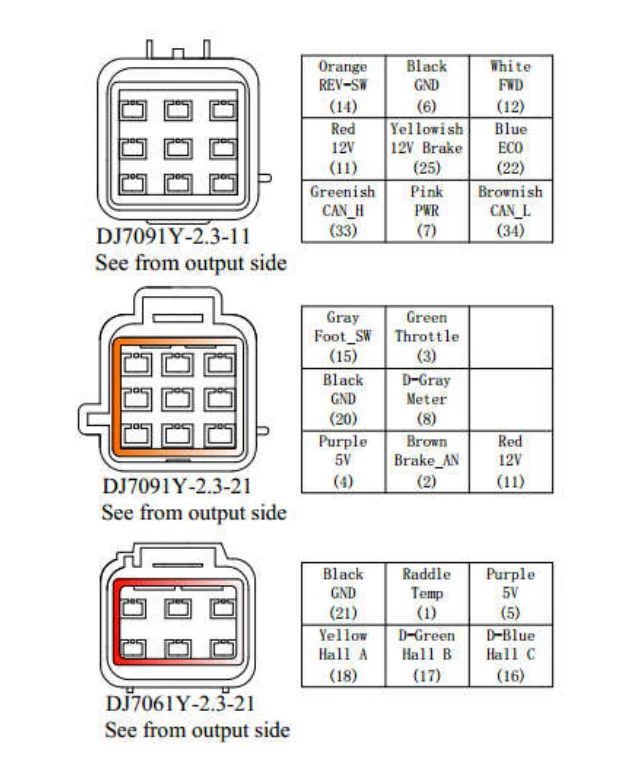

DJ7091Y-2.3-11 определение штифта
(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: переключатель вперед или может быть включен в качестве функции высокоскоростного переключателя. Белый
(11) 12V:12 В источник красного цвета
(25) 12V размыкающий переключатель. Желтоватый
(22) Эко: функция низкоскоростного переключателя. Синий
(33)CAN-H: зеленоватый (опционально)
(7) ШИМ: блок питания контроллера (вход). Розовый
(34)CAN-L: коричневое (опционально)
DJ7091Y-2.3-21 определение штифта
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый
(20) RTN: возврат сигнала. Черный
(8) счетчик: копия сигнала датчиков Холла. Темно-серый
(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый
(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый
DJ7061Y-2.3-21 определение штифта
(21) RTN: возврат сигнала. Черный
(1) Температура: датчик температуры двигателя. Раддл.
(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый
(18) зал А: фаза зала А. Желтый
(17) зал B: фаза зала B. Темно-зеленый
(16) зал C: фаза зала C. Темно-синий
Примечания:
1. Все контакты RTN соединены внутри.
2. Функция счетчика заключается в копировании любого из датчиков Холла.
3. Переключатель на 12 В активен. Открытый переключатель неактивен.
4. Управление F-N-R и три функции скорости не могут использоваться одновременно.
Используется тот же штырь, что и pin12 = FWD
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
5. Вопросы перед заказом1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?
Например, напряжение двигателя, мощность, скорость...
2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
6. Другие Наборы двигателей и другие модели контроллеровЕсли вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.
Келли кл S-N бесщеточный контроллер двигателя
Модель
Ток 30 секунд (Amp)
Непрерывный ток (Amp)
Напряжение (Вольт)
KLS7212N
160A
60А
30-72 в
KLS7215N
180A
70а
30-72 в
KLS6018N
220а
80а
30-60 в
KLS7218N
220а
80а
30-72 в
KLS7222N
250А
80а
30-72 в
KLS7230N
270A
90А
30-72 в
KLS6030N
270A
90А
30-60 в
KLS7245N
350A
100А
30-72 в
KLS7250N
380A
110а
30-72 в
Модель 60 в: диапазон напряжения аккумуляторов-30 в-80 В.
Модель 72 в: диапазон напряжения батареи 30-90 В.
