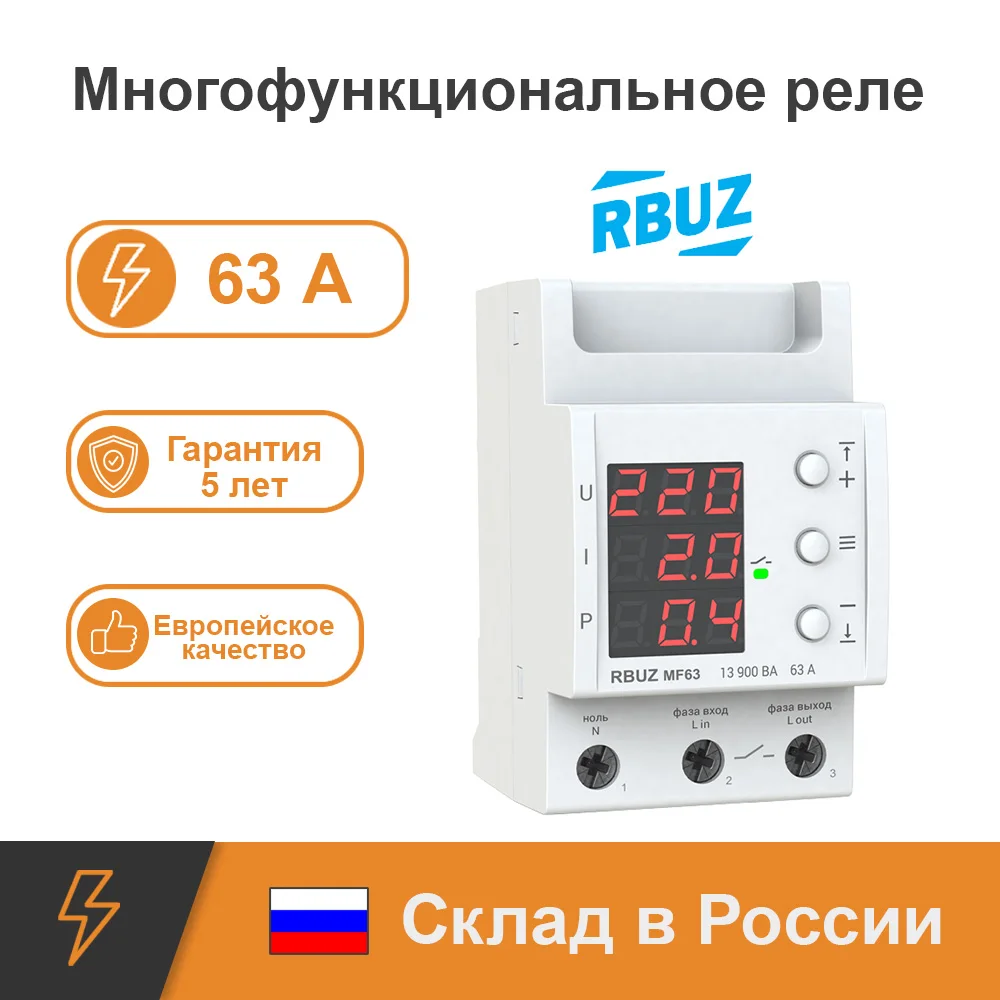

Многофункциональное реле RBUZ MF 63 для защиты приборов в однофазной сети с установкой в щиток на дин-рейку

Многофункциональное реле RBUZ MF 63

- импульсный блок питания уменьшает потребление энергии самим реле- точность измерения благодаря алгоритму True RMS- запоминание максимальных значений тока, мощности, и критического отклонения напряжения в энергонезависимой памяти- встроенная термозащита

Многофункциональное реле

Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать потребляемую активную мощность подключенного оборудования. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.

Задержка включения нагрузкиРеле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).Точность измерения напряжения и токаРеле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.Безопасность при эксплуатацииКорпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева.Простое управлениеУправление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.Удобный монтажМногофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм.

Технические характеристики RBUZ MF

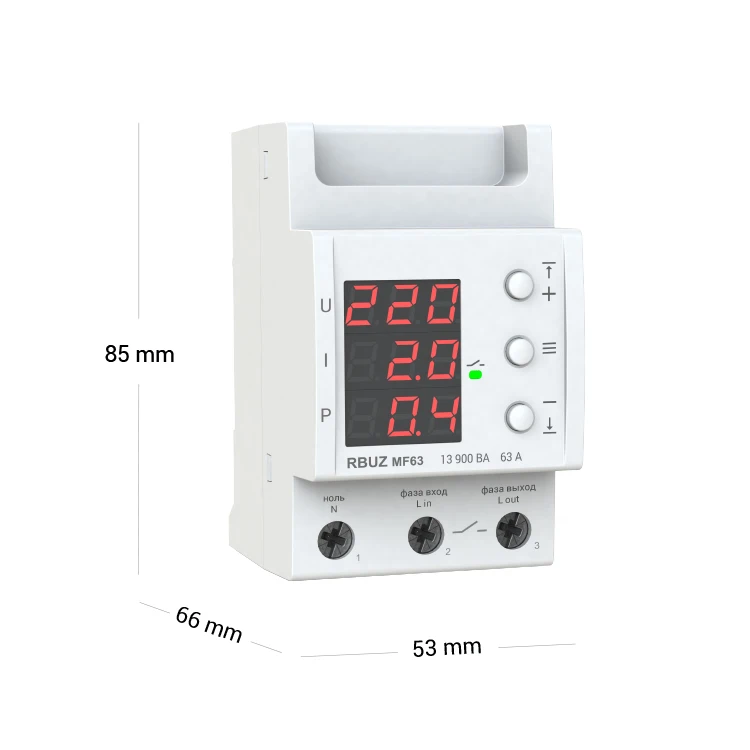

Категория продукции: Многофункциональное релеТок, А: 63Способ монтажа: На DIN-рейкуКоличество фаз:1 ф. (230 Вольт)Термозащита: ЕстьTrueRMS: ЕстьПроф. задержка отключения: ЕстьНижний предел напряжения:120-210 ВВерхний предел напряжения:220-280 ВНоминальная мощность нагрузки:13 900 ВАВремя отключения нагрузки при снижении напряжения:176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 сВремя отключения нагрузки при превышении напряжения: свыше 264 В - 0,04 с, 220-264 В - 0,5 сОсновной предел тока:0,1-63 АОграничение активной мощности:0,1-13,9 кВтТочность измерения силы тока:45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А, <1 А ± 0,3 АНоминальный ток нагрузки:63 А (макс. 80 А в течение 10 мин.)Время задержки включения нагрузки:3-600 сВремя задержки выключения нагрузки:0-240 сТип реле: ПоляризованноеНапряжение питания:100-420 ВСечение провода: не более 16 мм²Масса:0,21 кг ±10 %Габаритные размеры (Ш х В х Г):53 х 85 х 70 ммКоличество коммутаций под нагрузкой, не менее:50 000 цикловКоличество коммутаций без нагрузки, не менее:1 000 000 цикловСтепень защиты по ГОСТ 14254:IP20Мощность, ВА: больше 10 000Комплект поставки: реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
