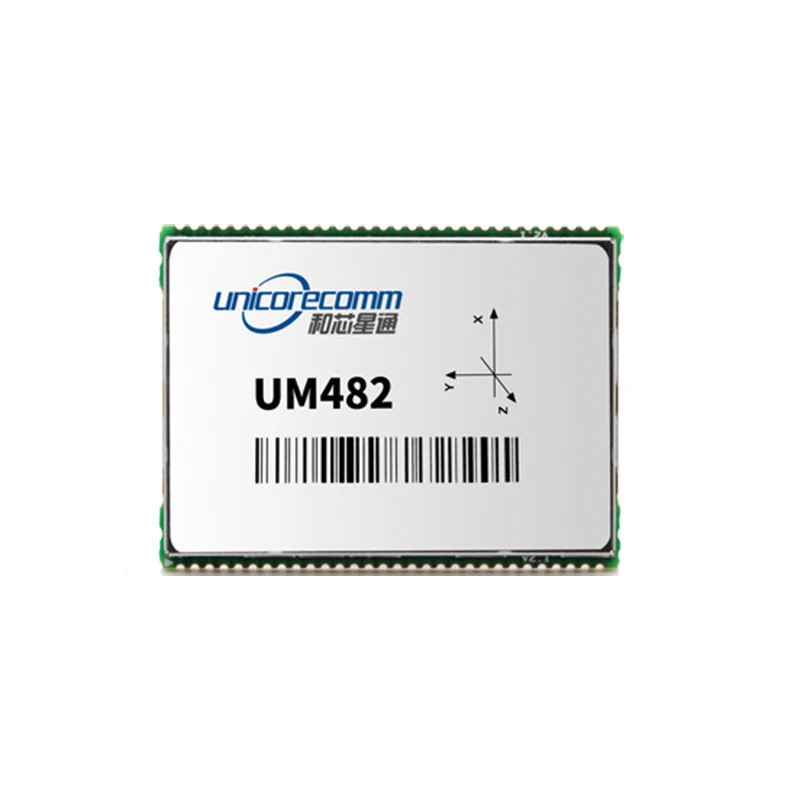

Характеристики продукта
● 30*40 мм, SMD упаковка
● Поддерживает BDS B1/B2 + GPS L1/L2 + ГЛОНАСС L1/L2 + GALILEO E1/E5b + QZSS L1/L2
● DUAL-RTK двигатель, независимый мастер и ведомая антенна RTK решение
● RTK: 1 см + 1ppm(H); 1,5 см + 1ppm(V)
● Выход позиционирования и направления с низкой задержкой до 20 Гц
Технические характеристики
Каналы
432 каналов на основе Nebulas-II GNSS SoC
Точность скорости (RMS)
0,03 м/с
Частоты
BDS B1/B2
Точность времени (RMS)
20 нс
GPS L1/L2
Время первой фиксации (TTFF)
Холодный старт <25 с
ГЛОНАСС L1/L2
Время инициализации
<5 s (стандартный)
Galileo E1/E5b
Надежность инициализации
> 99.9%
QZSS L1/L5
Повторное приобретение
<1 s
Одноточечное позиционирование (RMS)
По горизонтали: 1,5 м
Коррекция
RTCM v2.3/3,0/3,2
По вертикали: 2,5 м
Вывод данных
NMEA-0183,Unicore
DGPS(RMS)
По горизонтали: 0,4 м
Скорость обновления
20 Гц
По вертикали: 0,8 м
Инерционная точность навигации
<5% пройденного Расстояния во время отказа от GPS
RTK(RMS)
По горизонтали: 1 см + 1 ppm
По вертикали: 1,5 см + 1 ppm
Физические характеристики
Размер
30 × 40 × 4 мм
Упаковка
2x30 pin
Экологические характеристики
Температура
Работа: - 40 ℃ ~ + 85 ℃
Хранение: - 55 ℃ ~ + 95 ℃
Влажность
95% без конденсации
Вибрация
GJB150.16-2009,MIL-STD-810
Шок
GJB150.18-2009,MIL-STD-810
Электрические характеристики
Напряжение
3,3 В постоянного тока + 5%/-3%
Выход LNA
4,75 ~ 5,10 В, 0 ~ 100 мА
Напряжение пульсации
100 мВ p-p (макс.)
Потребляемая мощность
2,4 Вт (стандартный)
Функциональные порты
3x UART(LV-TTL)
1x1 ППС (LV-TTL)
1xI2C
1x SPI (LV-TTL)
