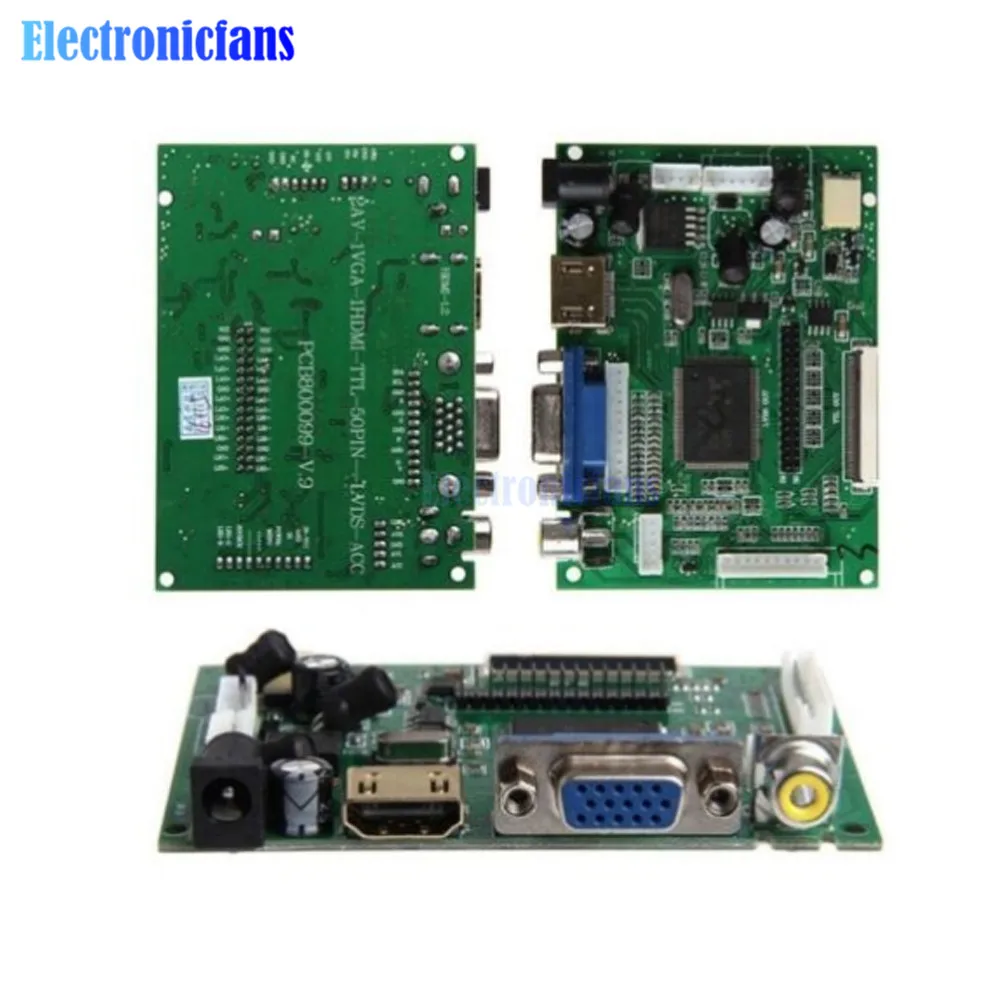

VGA 2AV V.1 управление Реверсивный драйвер плата модуль для 7 дюймов AT070TN92 AT080TN52 800x48 0 ЖК-дисплей экран панель доскаРуководство по эксплуатации:
1,1 вход VGA сигнала
2,2 вход AV сигнала
3,1 вход сигнала, и этот IC поддерживает
4,1 сигнал заднего хода дороги
5. Поддержка широкий диапазон входного напряжения, а также может работать нормально между 5V-24V,
6. Стандартная подсветка 6PIN, интерфейс, внешняя Высоковольтная плата
7. Драйвер платы интегрированный ЖК-экран драйвер светодиодной подсветки платы,
8. Стандартный LVDS выходной сигнал, может поддерживать один 6, с переключением между дальним и 8, 6, 8 и других Стандартный Дифференциальная Сигнализация пониженного напряжения сигнала ЖК-дисплей экраны, но поддерживает только ЖК-дисплей экраны с источника питания 3,3 V

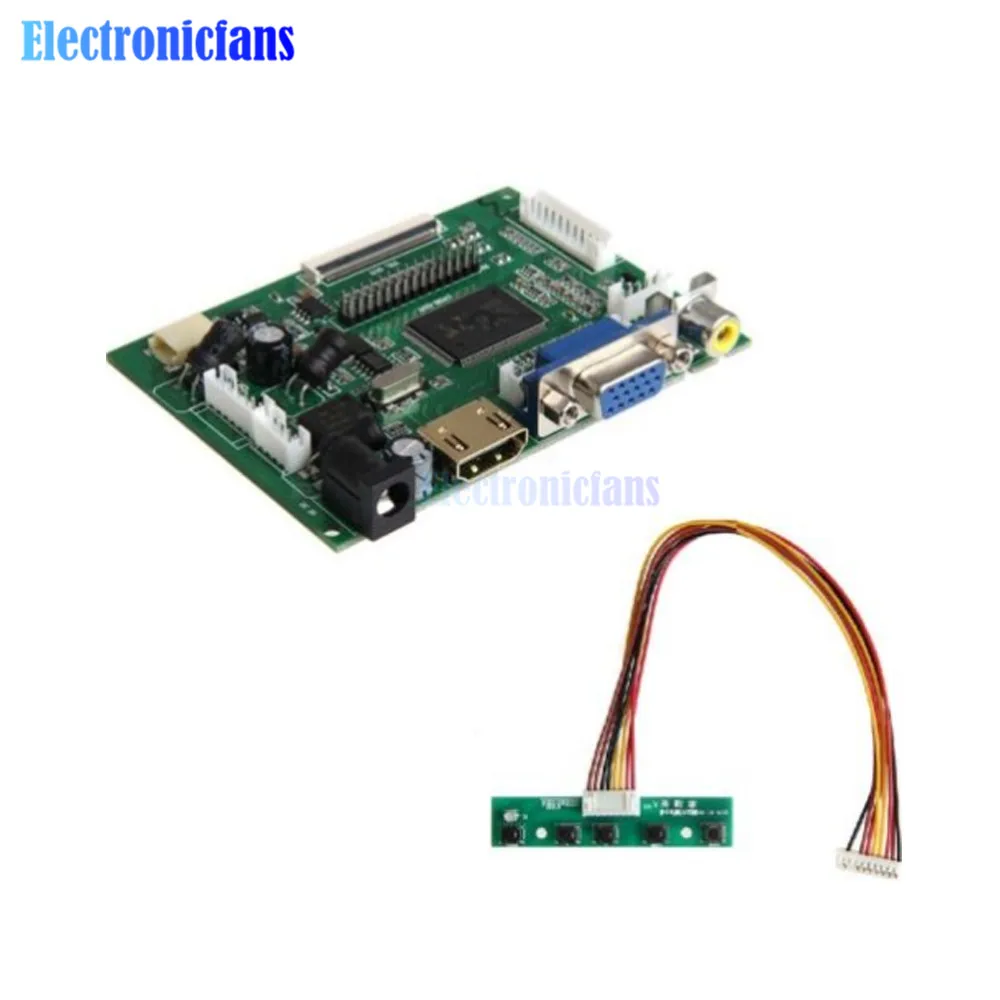

9. Стандартный интерфейс кнопочной платы и двухцветный СВЕТОДИОДНЫЙ дисплей
10. Поддержка TTL сигнала, поддержка AT070TN92, AT065TN14, AT080TN52, AT090TN12, AT090TN10
AT070TN90, AT070TN93 AT070TN94 и т. д., универсальный TTL жк-экран с 50PIN интерфейсом
11. С платой адаптера LCD, пронумерованной PCB800100 нашей компании, он может поддерживать следующие ЖК-экраны EJ070NA01-1024X600 разрешением EJ080NA04B-1024X768 ZJ070NA01, и универсальный 40-контактный ЖК-экран с высоким разрешением
12. Максимальное выходное разрешение дисплея этой платы драйвера составляет 1920X1080 более 1440X900 разрешение дисплея, вам нужно увеличить теплоотвод в зависимости от условий работы IC, чтобы уменьшить рабочую температуру IC)
13. VGA часть этого IC может непосредственно вводить YPBPR сигнал, который реализуется по программе
14. Эта плата драйвера может добавить функцию дистанционного управления (необходимо осуществить с помощью программного обеспечения)
15. Поддержка управления задним ходом и отображение на AV2, Поддержка напряжения заднего хода с входом напряжения в пределах 50 в
16. Плата драйвера имеет четыре отверстия для позиционирования
Область применения:
Используется в электронных областях, таких как видеодомофон, заднего вида автомобиля, приборы, Промышленный контроль, медицинское оборудование, медицинское оборудование, портативное дисплейное оборудование и т. Д.
Посылка включает в себя:
1 шт. AT070TN92 AT080TN52 V.1 плата драйвера
