288V MPPT Контроллер заряда солнечной батареи
Контроллер заряда
Свойства контроллера солнечного заряда

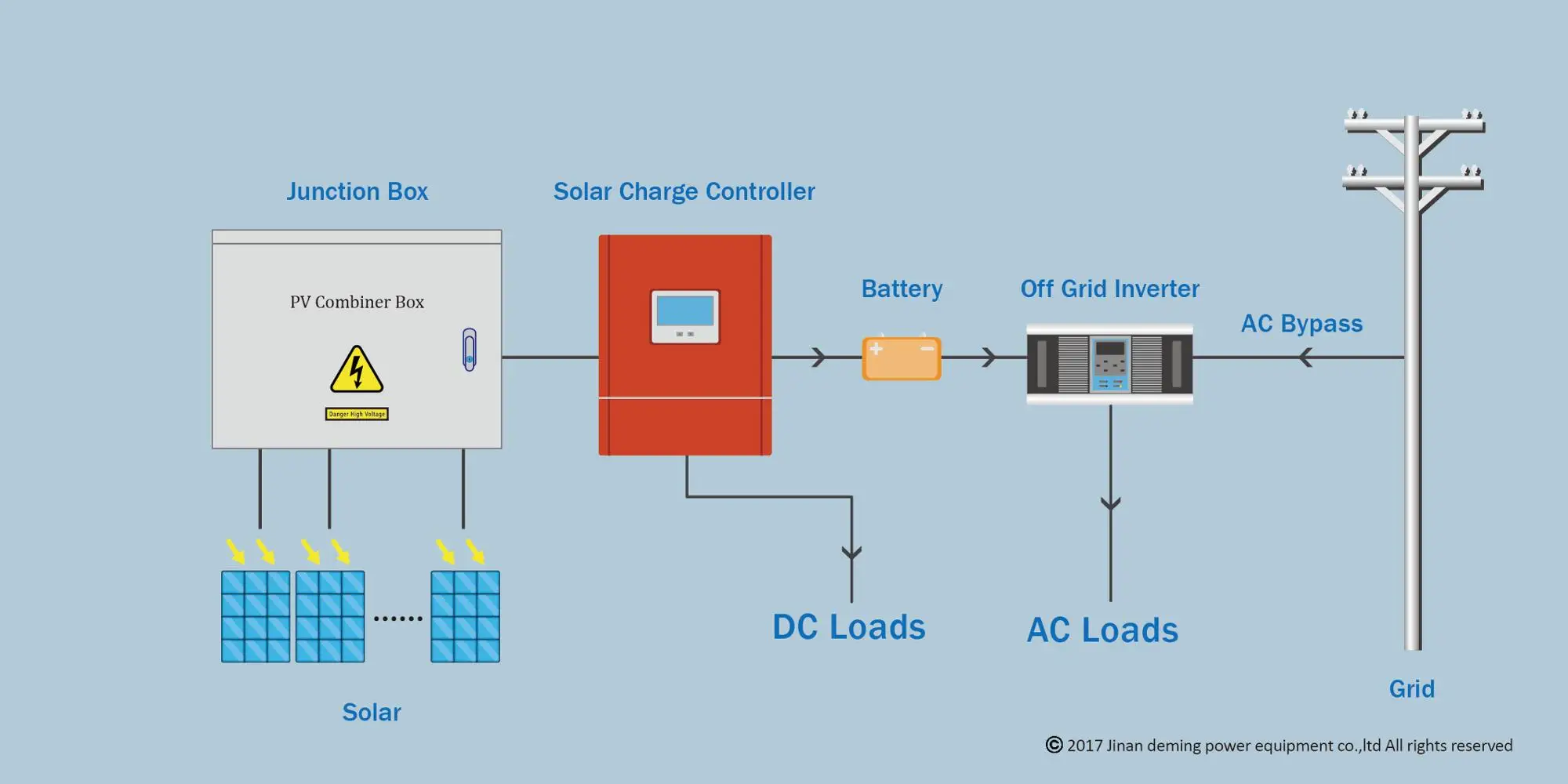

1. Конструкция для автономной системы солнечной энергии.
2. Подходит для различных типов батарей.
3. Модульная конструкция с простой структурой и простым обслуживанием.
4. Функция автоматического управления питанием.
5. ЖК-дисплей: ток солнечной панели, напряжение солнечной панели, мощность солнечной панели, групповое напряжение батареи, ток заряда.
6.Протокол MODBUS. Проблема, что протокол не может быть совместим с другими устройствами, решена. Это удобно для вторичного развития.
7. Добавьте функцию защиты модуля зарядки. Когда батареи ломаются или открываются, инвертор питает нагрузки непосредственно через контроллер, модуль зарядки не будет поврежден.
8. Дополнительная защита аккумулятора. Когда есть неисправность модуля зарядки, отсоедините аккумулятор, чтобы предотвратить чрезмерную зарядку батареи (высокое напряжение опционально)
9. Идеальная функция защиты: защита от солнечного заряда, защита от солнечного обратного подключения, защита от обратного подключения батареи, защита от перезаряда батареи, защита от перегрузки по току и т. д., таким образом, система имеет более высокую надежность.

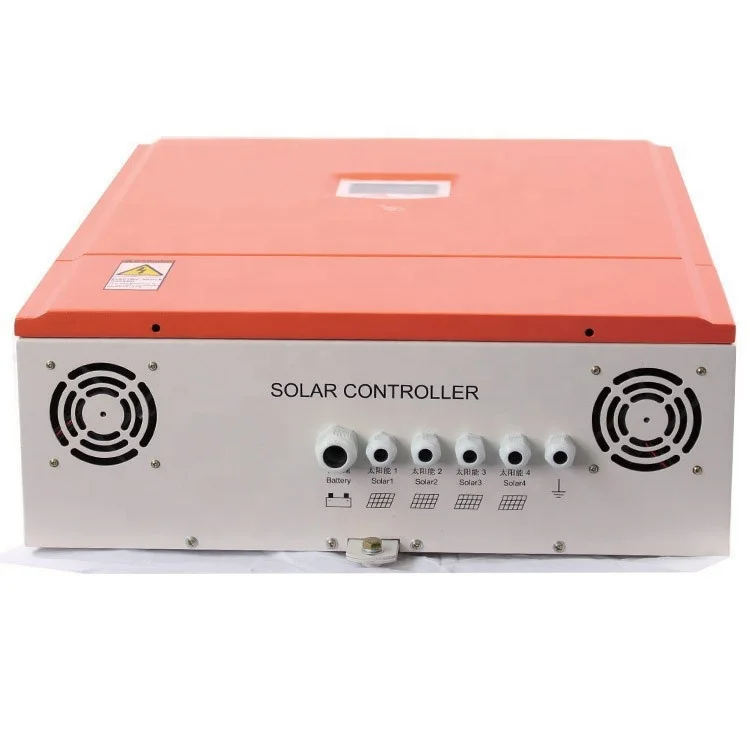

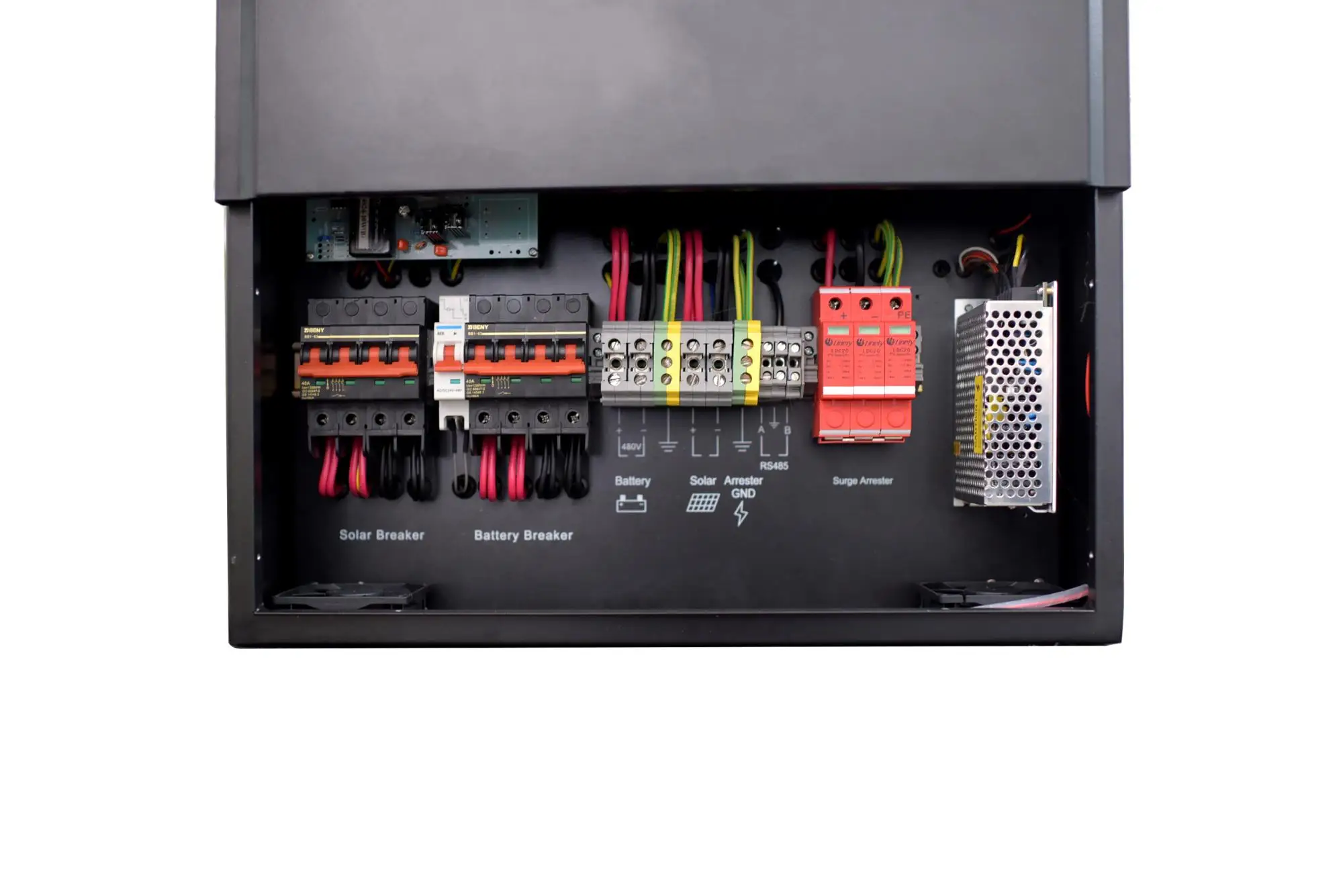

288v mppt контроллер солнечного заряда

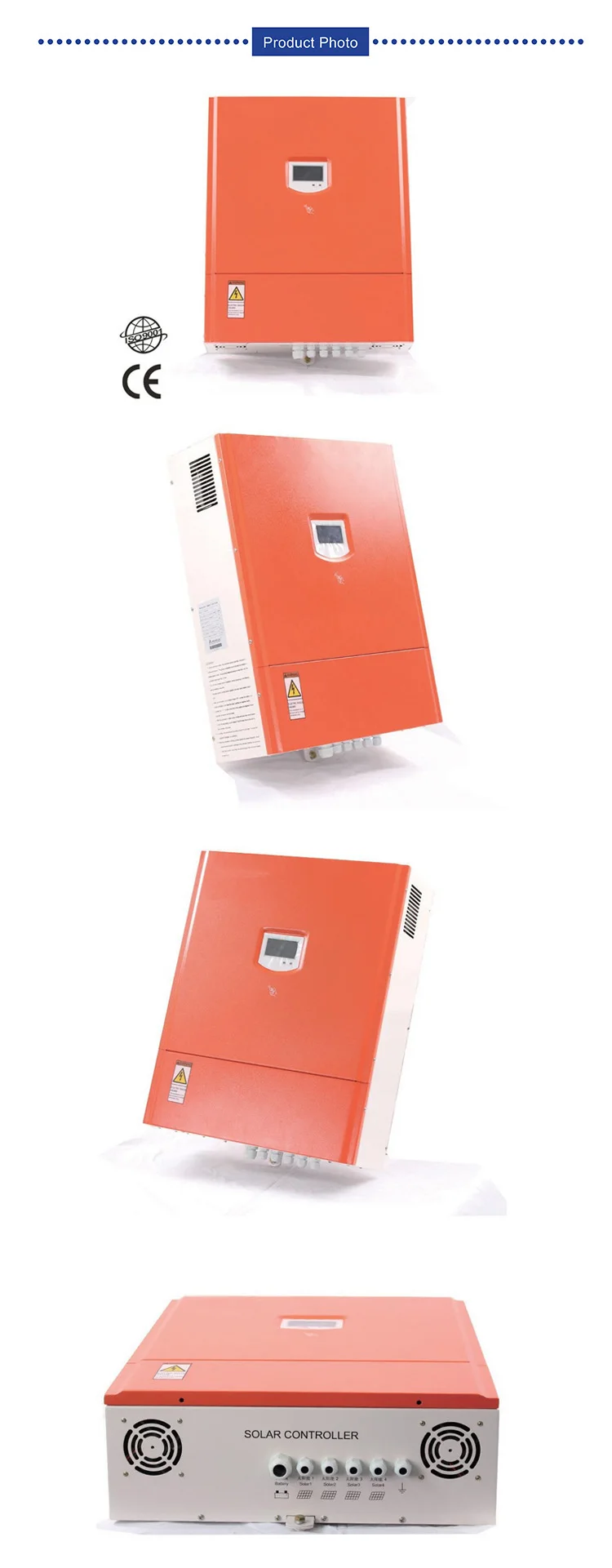

288v mppt контроль заряда на солнечной батарее
Технические данные 288V MPPT Контроллер заряда для фотоэлектрических систем управления установкой на солнечной батарее Панели солнечные контроллер заряда
Модель
288V30A
288V50A
288V100A
288V200A
Группа батарей Номинальное напряжение
288Vdc
288Vdc
288Vdc
288Vdc
PV напряжение открытого замыкания
750Vdc
750Vdc
750Vdc
750Vdc
Номинальный ток PV
30A
50A
100А
200A
PV Макс. Мощность
8640Wp
14400Wp
28800Wp
57600Wp
Макс. PV массив Vmp
418V-432V, чуть больше или меньше, все в порядке
Входной модуль PV дорожный номер
1.
1.
1/2
1/2
Функция
MPPT Автоматическая остановка зарядки, автоматическое перезарядка напряжения; Защита:
Подключение напротив, перегрузки по току, короткого замыкания, перегрева и т. Д.
Режим отображения
ЖК-дисплей
Содержимое дисплея
Напряжение солнечной панели, ток солнечной панели, мощность солнечной панели, напряжение батареи, ток заряда
Плавающее напряжение зарядки (регулируется)
332Vdc
332Vdc
332Vdc
332Vdc
Напряжение остановки заряда
348Vdc ± 1%
348Vdc ± 1%
348Vdc ± 1%
348Vdc ± 1%
Напряжение перезарядки
324Vdc ± 1%
324 В ± 1%
324 В ± 1%
324 В ± 1%
Падение напряжения между PV и батареей
1,5 V
Максимальная потребляемая мощность
100mA-150mA
Рабочая температура окружающей среды
-30-60 °C
Относительная влажность
<90% без конденсации
Применимая высота
<3000 м
Номинальная мощность должна быть уменьшена, когда она выше 2000 м
Шум (1 м)
<40 дБ
Степень защиты
IP20 (в помещении)
Метод охлаждения
Принудительное воздушное охлаждение
Интерфейс связи (опционально)
RS485/USB/GPRS/Ethernet
Компенсация температуры (опционально)
-4 мВ/°C/2 в,-35 °C ~ + 80 °C, Точность: ± 1 °C
Размер изделия (мм)
520*430*200
760*600*180
585*585*980
Вес
10 кг
26 кг
55 кг
* Вышеуказанный параметр только для справки. Может быть выполнен на заказ по спецификациям пользователя.
Модель
288V60A
288V80A
Группа батарей Номинальное напряжение
288Vdc
288Vdc
PV напряжение открытого замыкания
750Vdc
750Vdc
Номинальный ток PV
60А
80а
PV Макс. Мощность
17280Wp
23040Wp
Макс. PV массив Vmp
418Vdc-432Vdc, немного более или менее нормально
Входной модуль PV дорожный номер
1.
1.
Функция
MPPT auto stop charge, автоматическое перезарядка напряжения; Защита: Подключение противоположное, перегрузки по току, короткого замыкания, перегрева и т. Д.
Режим отображения
ЖК-дисплей
Содержимое дисплея
Напряжение солнечной панели, ток солнечной панели, мощность солнечной панели, напряжение батареи, ток заряда
Плавающее напряжение зарядки (регулируется)
332Vdc
332Vdc
Напряжение остановки заряда
348Vdc ± 1%
348Vdc ± 1%
Напряжение перезарядки
324 В ± 1%
324 В ± 1%
Падение напряжения между PV и батареей
1,5 V
Максимальная потребляемая мощность
100mA-150mA
Рабочая температура окружающей среды
-30-60 °C
Относительная влажность
<90% без конденсации
Применимая высота
<3000 м
Номинальная мощность должна быть уменьшена, когда она выше 2000 м
Шум (1 м)
<40 дБ
Степень защиты
IP20 (в помещении)
Метод охлаждения
Принудительное воздушное охлаждение
Интерфейс связи (опционально)
RS485/USB/GPRS/Ethernet
Компенсация температуры (опционально)
-4 мВ/°C/2 в,-35 °C ~ + 80 °C, Точность: ± 1 °C
Размер изделия (мм)
585*585*980
Вес
26 кг

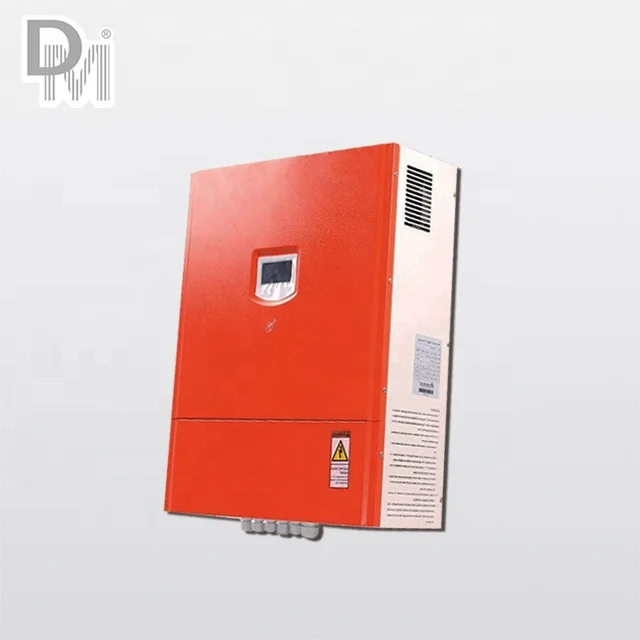

288v mppt контроллер солнечного заряда
Гарантия обслуживания Как наши корпоративные пользователи, вам понравится следующее обслуживание: (1) Гарантия машины бесплатно в течение 1 года; (2) техническая поддержка; (3) в течение 24 часов для ответа после получения уведомления; (4) затраты на обслуживание навсегда. Когда вы подтвердите неисправность оборудования, пожалуйста, незамедлительно свяжитесь с нами и предоставьте модель оборудования и полное описание проблемы.
Однако любая из следующих ситуаций не включена в гарантию: (1) не допускается компанией, идет вперед с ремонтом и повреждением; (2) установить или изменить произвольно; (3) неправильная эксплуатация или использование; (4) не зависит от инструкции по очистке или обслуживанию; (5) ненормальное состояние окружающей среды превышает спецификации, приводит к повреждению; (6) умышленное разрушение человека; (7) неотразимые природные катаклизмы.
