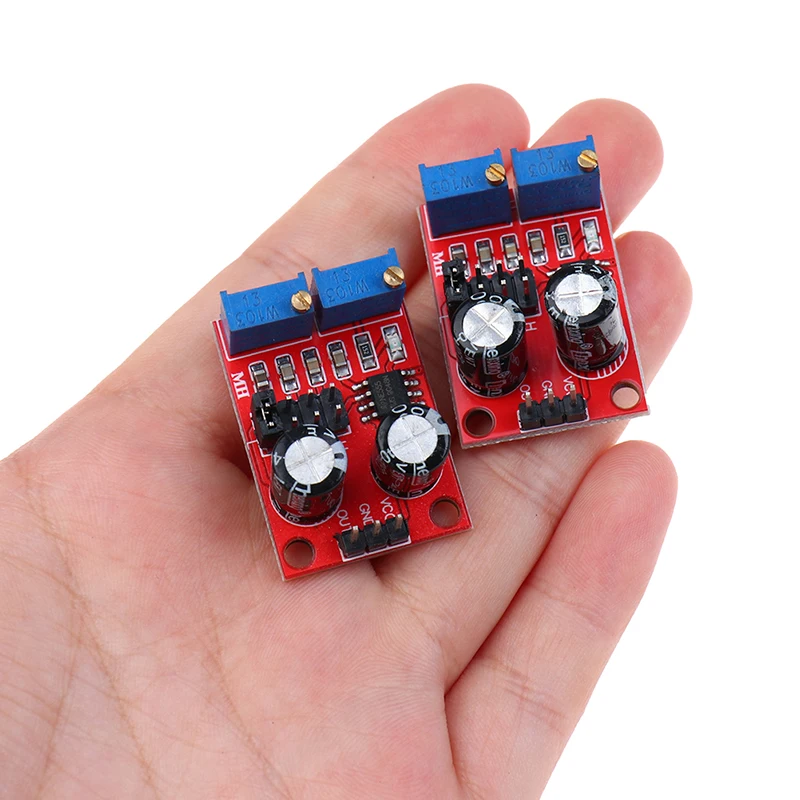

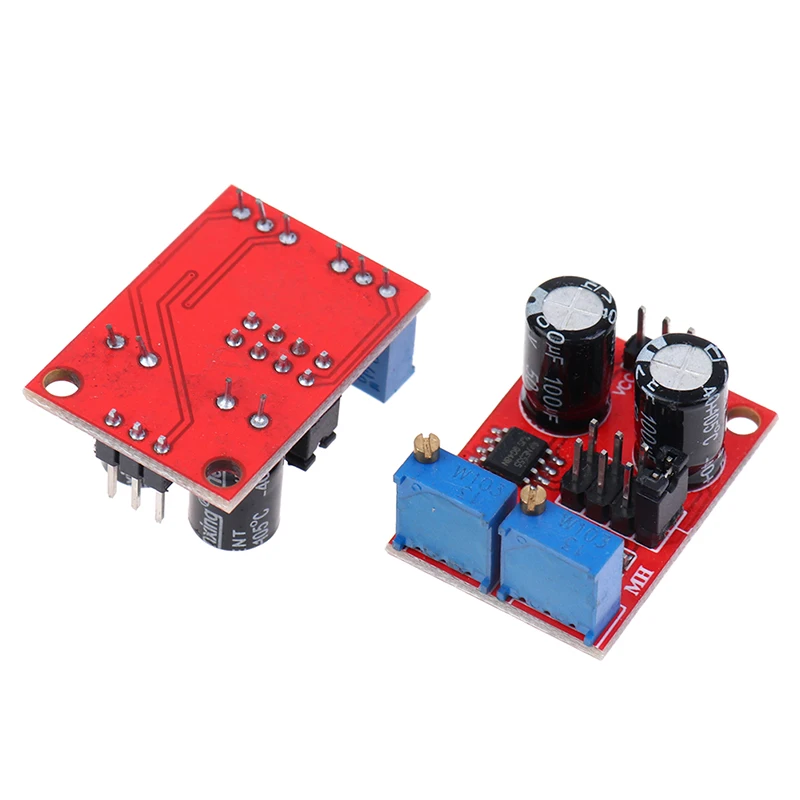

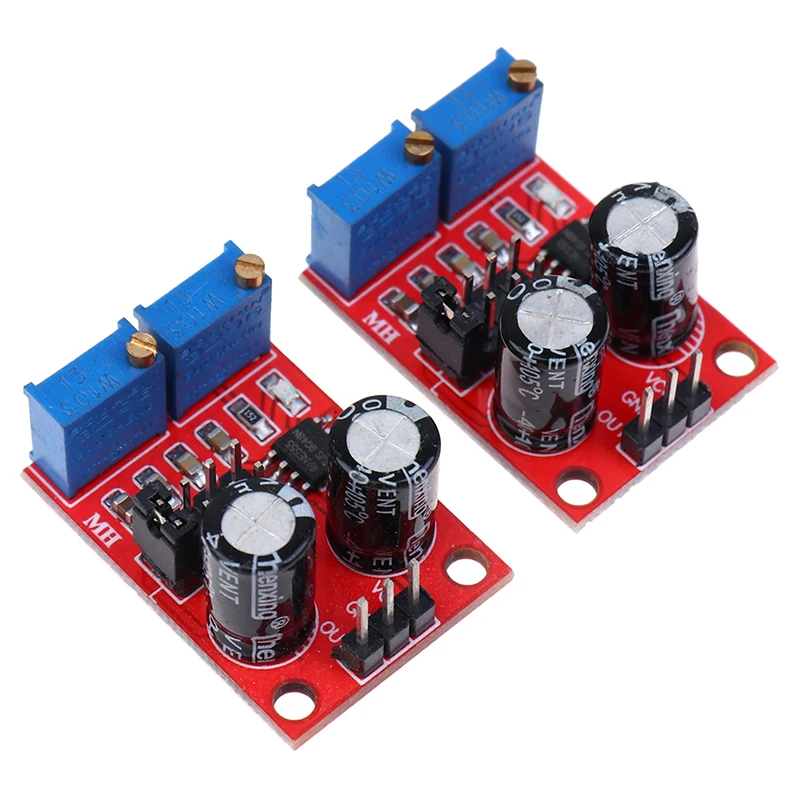

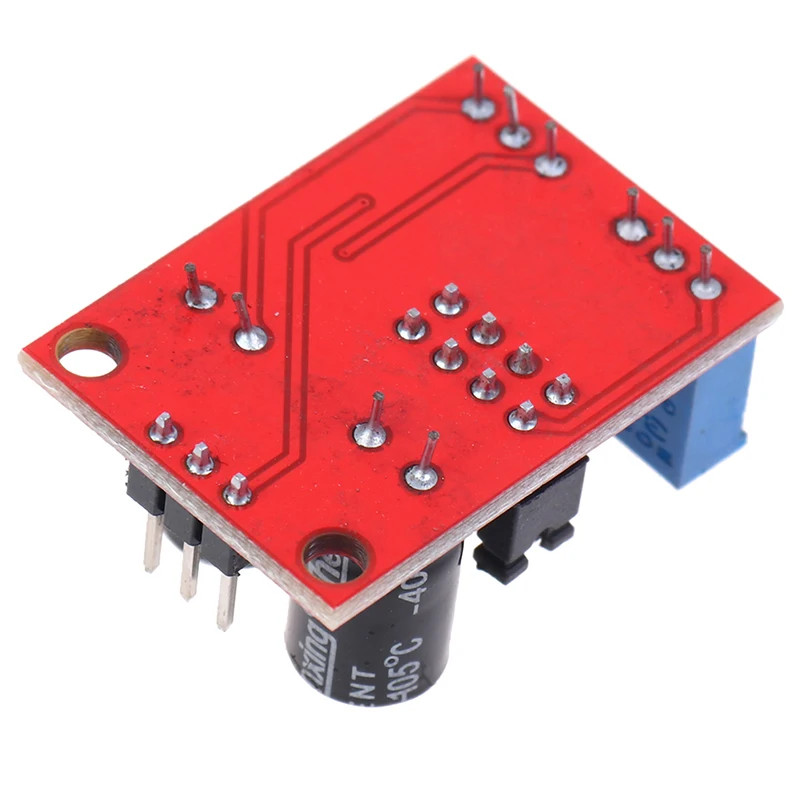

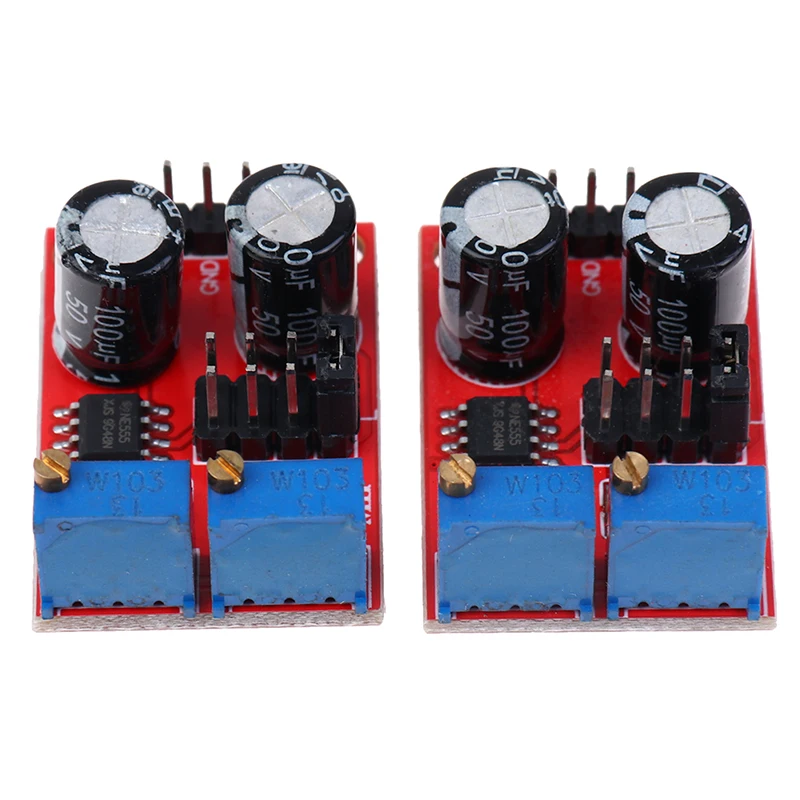

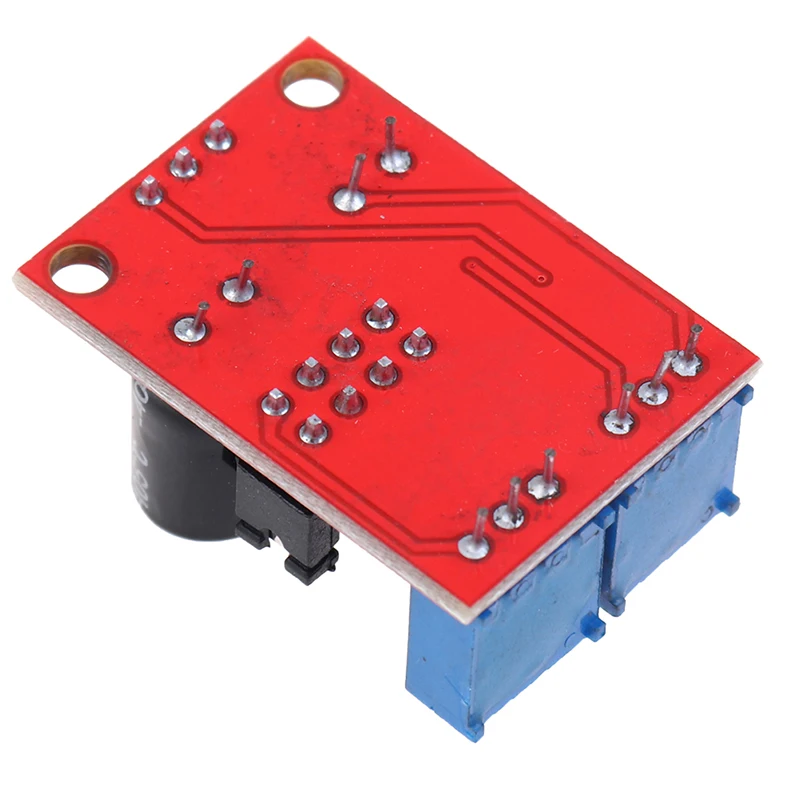

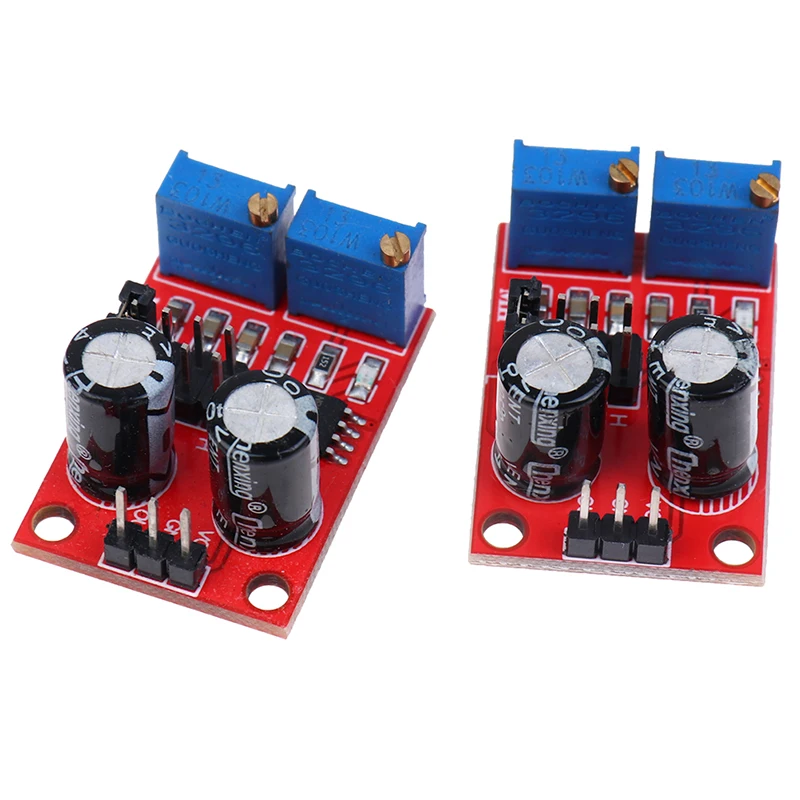

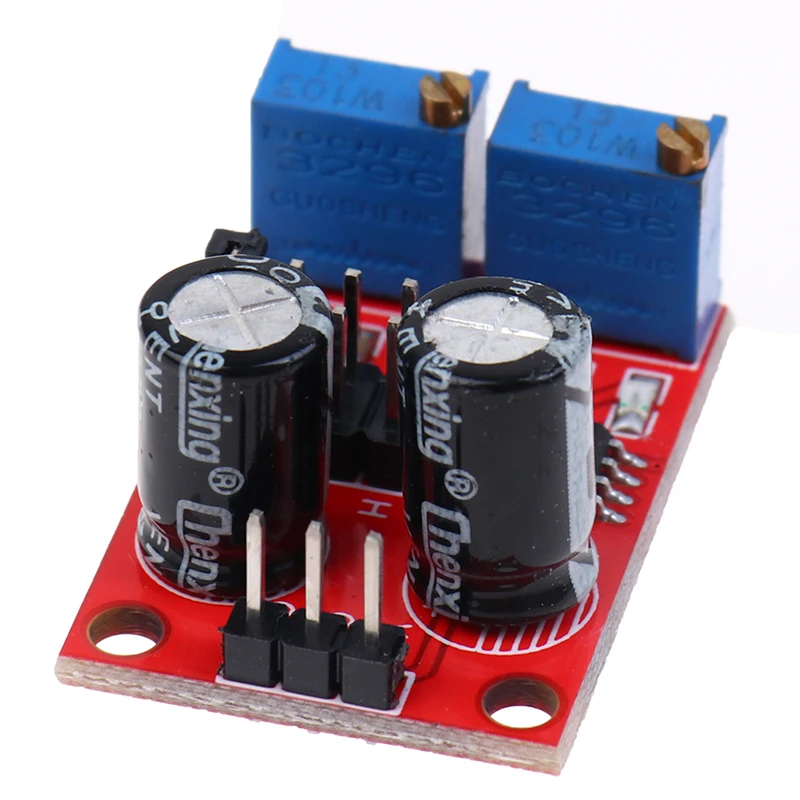

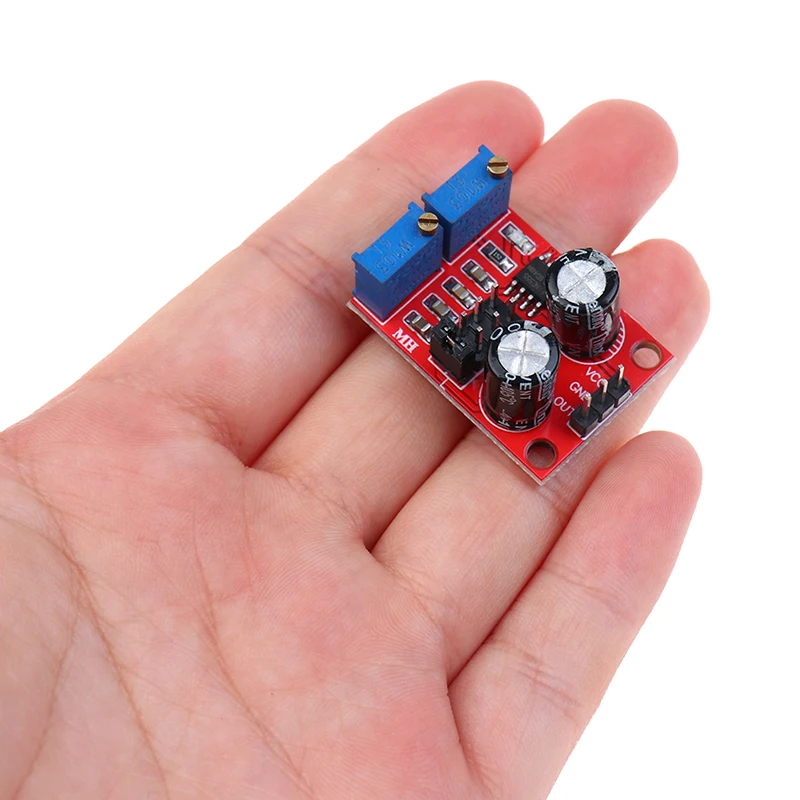

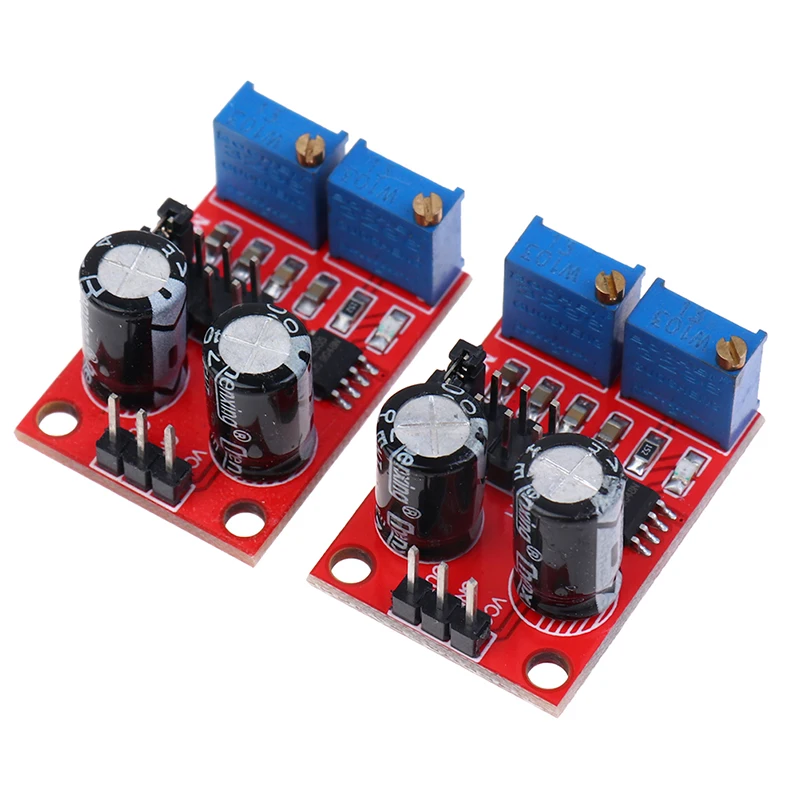

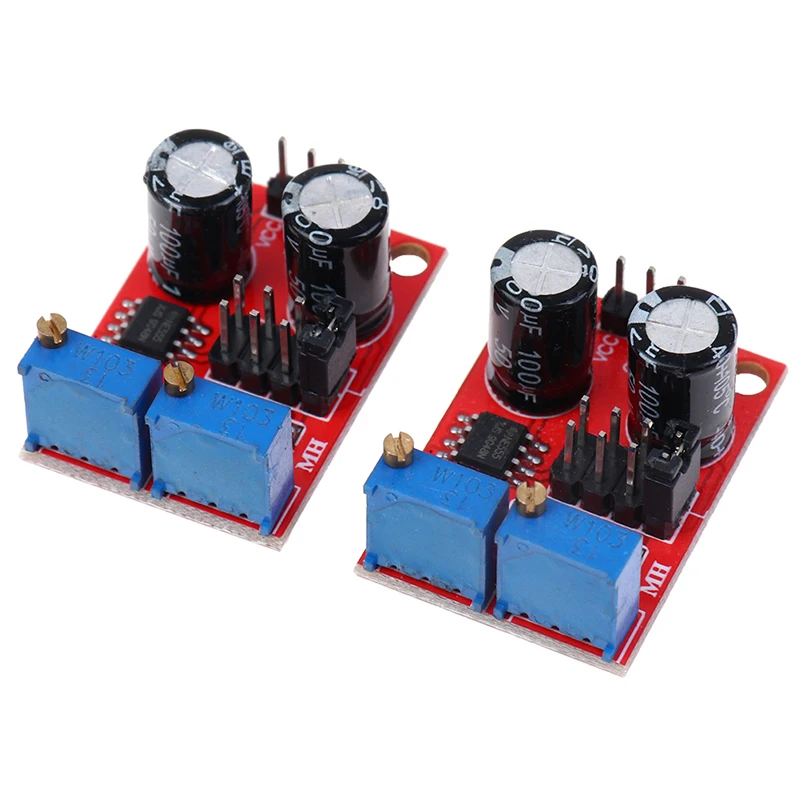

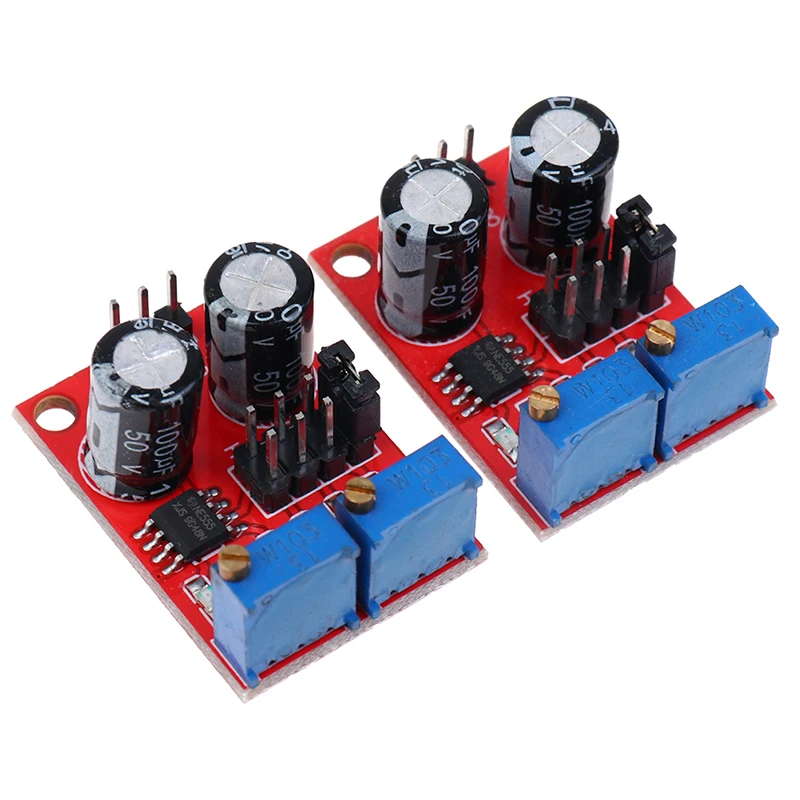

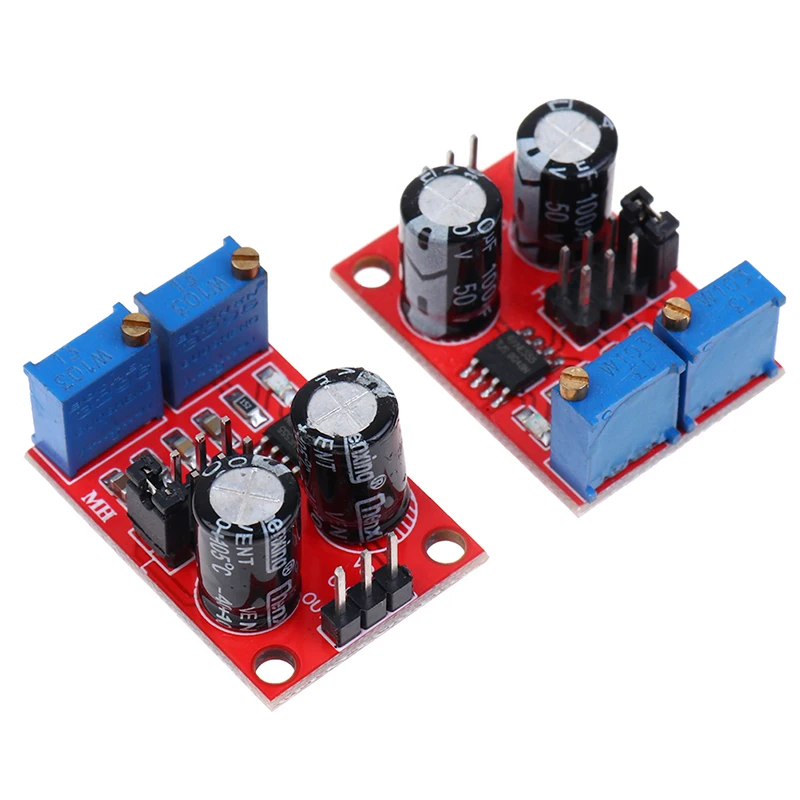

Особенность:Размер: 3,1 см * 2,2 смОсновной чип: NE555;Входное напряжение: 5 в-15 В постоянного тока. Источник питания 5 В, выходной ток около 15 мА; Источник питания 12 В, выходной ток около 35 мА;Входной ток: 100 мАВыходная Амплитуда: 4,2 в от V-PP до 11,4 в V-PP. (В зависимости от входного напряжения, выходная амплитуда будет отличаться)Максимальный выходной ток: 15 мА (источник питания 5 В, на V-PP больше 50%), 35 мА (источник питания 12 В, на V-PP больше 50%)
Преимущества:1. Выход со светодиодной индикацией, нет прямого выхода (низкая громкость светодиодный Ода, высокая частота выключения светодиода относительно низкая, светодиодный мигает);2. Выбираемый диапазон частот выходного уровня, выходная частота более плавно регулируется;НЧ-Файл: 1 Гц ~ 50 ГцФайл IF: 50 Гц ~ 1 кГцВысокочастотный Файл: 1 кГц ~ 10 кГцВЧ-Файл: 10 кГц ~ 200 кГц3. Рабочий цикл на выходе может быть точно настроен, рабочий цикл и частота отдельно не регулируются, регулировка рабочего цикла изменит частоту4. Выходная частота регулируется;Период T = 0,7 (RA + 2 RB) CRA, RB регулируется 0-10K;Низкопрофильный, когда C = 0,001 мкФ;Если стойки C = 0,1 мкФ;Высокочастотный файл C = 1 мкФ;ВЧ-стойки C = 100 мкФ
Примечание: размер измеряется вручную, возможна погрешность в 1-5 мм
