GPS-модуль для управления полетом Beitian BN-880, двойной модуль для радиоуправляемого FPV гоночного дрона, квадрокоптера, мультикоптера, Ру запчасти

Описание:

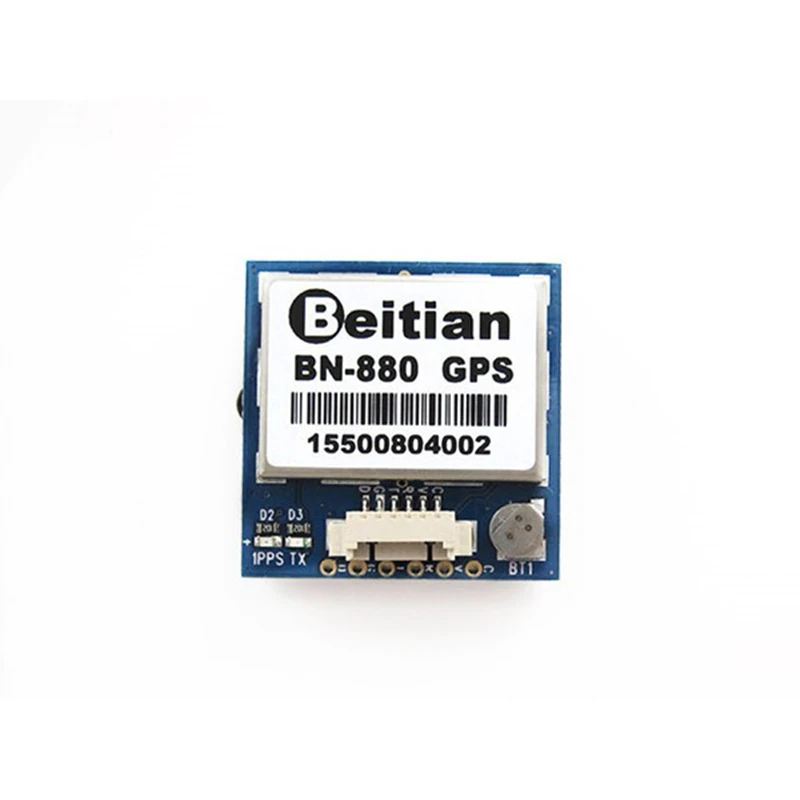

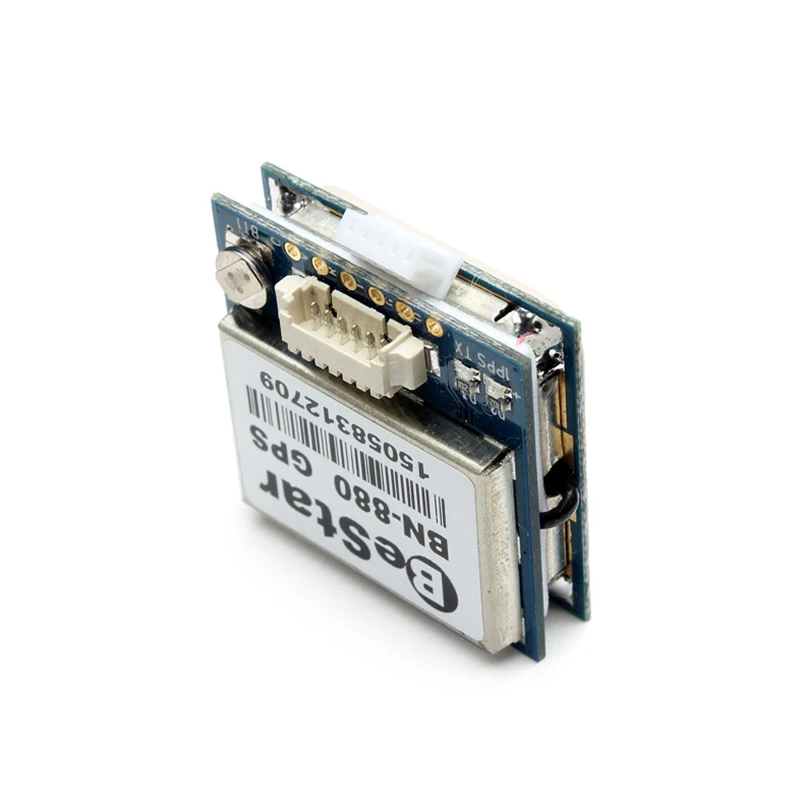

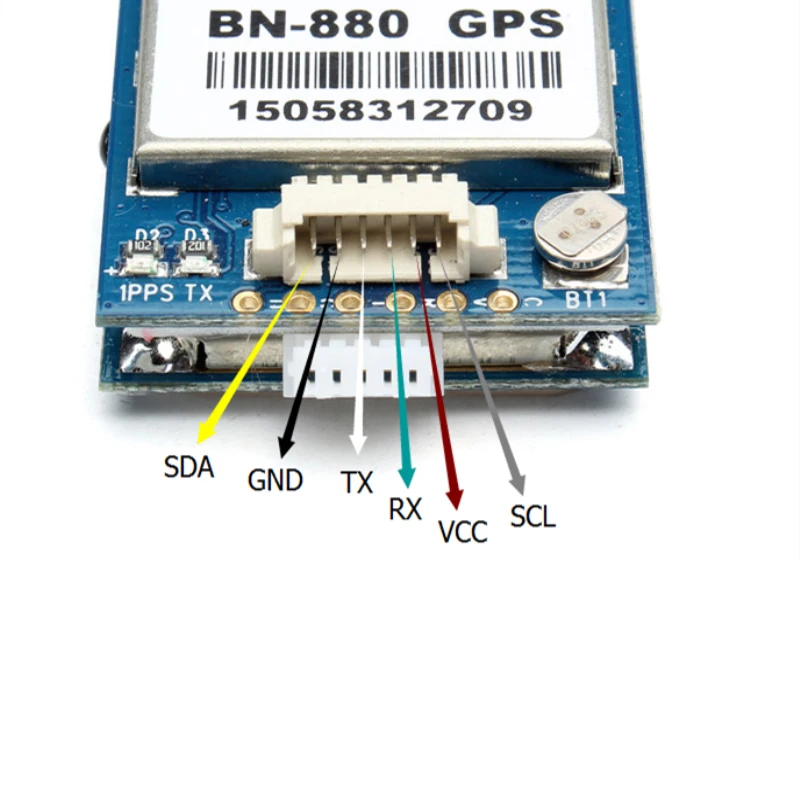

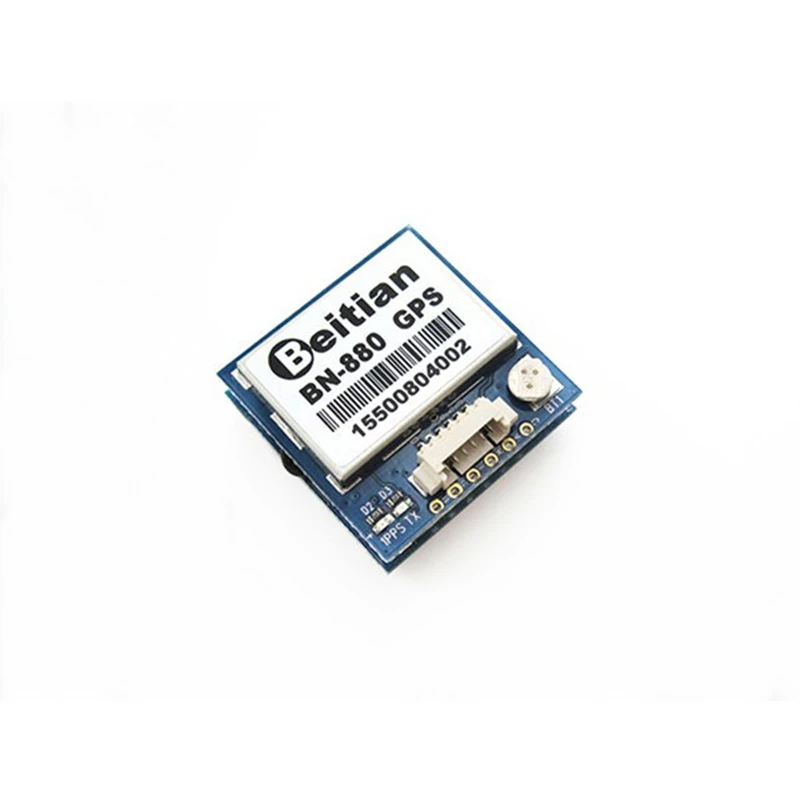

BN-880 GPS модульМодель: BN-880Питание AC/DC Напряжение 2,8 V ~ 6,0 V, типичный: 3,3 V или 5,0 VПотребляемая мощность: захват 50mA @ 5VФормат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBASПриемный канал: 72 канала поискаЧувствительность приема: Trace -167dBmCapture-148dBmВремя позиционирования: холодный запуск: avg26sТеплый старт: avg25sГорячий старт: avg3sПозиционирование уровня: 2 м на открытом ветреВыходная частота: 1 Гц-10 Гц, по умолчанию 1 ГцСкорость точности: 0,1 м/с (без помощи)Ускорение точности: 0,1 м/с (без помощи)Динамические характеристики: Максимальная высота: 18000 мМаксимальная скорость: 5153 м/сМаксимальное ускорение: 4GИнтерфейс UART: порт UART: TXDA и RXDAСкорость поддержки: 4800bps до 115200bps, по умолчанию 38400dpsРабочая температура:-40 ℃-+ 85 ℃Температура хранения:-40 ℃-+ 85 ℃Размер: 28 мм x 28 мм x 10 ммВес: 10 гКонтакты модуля: SDA,GND,TX,RX,VCC,SCLОсобенности:GPS модуль, двойной модуль компасаС электронным компасом IC HMC5883L1,25 мм расстояние между 6 контактами патч-сиденьяПримечание: нельзя использовать для управления полетом с помощью SCM, но подходит для контроллера полета с открытым исходным кодом.Программа GPS устанавливает документы и инструкции:Пожалуйста, нажмите здесьBN-880 GPS файлы конфигурации

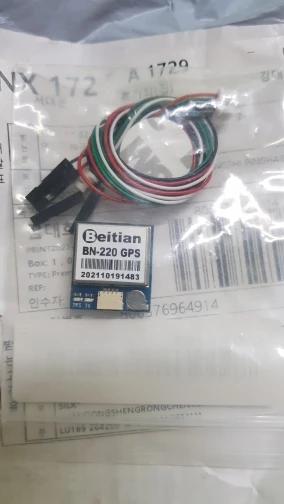

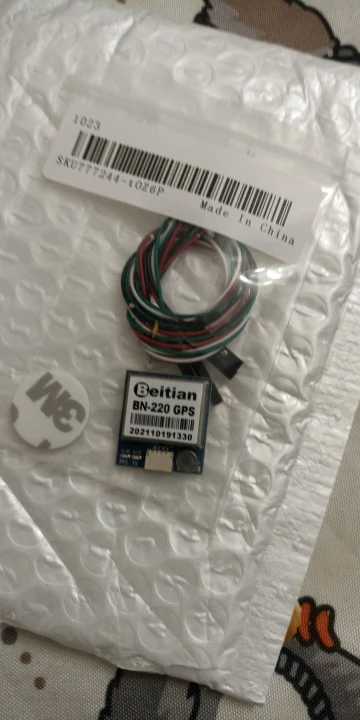

BN-220 GPS модуль

Размер: 22 мм * 20 мм * 6 мм

Вес: 5,3 г

Разъем: 1,00 мм расстояние между 4 контактами патч-сиденья

Параметры

Электрические характеристики

Набор микросхем: 8030-KT

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторное приобретение: -160dBm

Холодный запуск: -148dBm

Горячий запуск: -156dBm

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS включить (типичное открытое небо)

Скорость передачи данных: 0,1 м/сек 95% (SA в выключенном состоянии)

Время: 1US синхронизируется с GPS временем

Время приобретения

Холодный запуск: 26s

Теплый старт: 25s

Горячий старт: 1s

Скорость передачи данных и обновления

Скорость поддержки: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, стандартный уровень TTL

Протокол передачи данных: NMEA-0183 или UBX, NMEA-0183 по умолчанию

Один ГНСС: 1 Гц-18 Гц

Параллельные GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота: 50000 м Макс.

Скорость: 515 м/с Макс.

Ускорение: менее 4 г

Энергопотребление

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

• Сила тока: захват 50мА/5,0 V

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

TX светодиодный: синий. Выход данных, TX светодиодный мигающий

PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

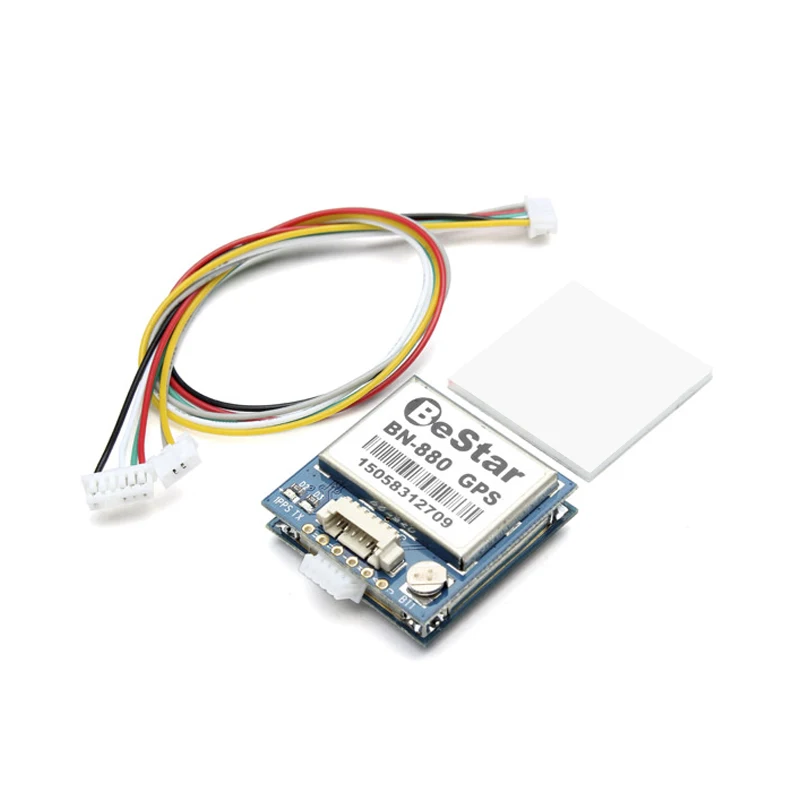

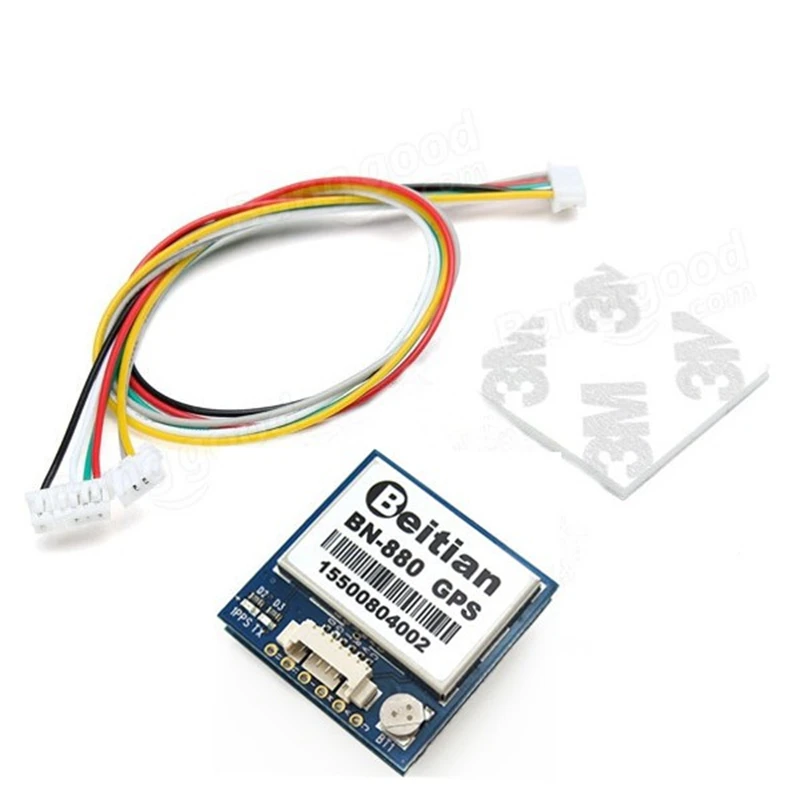

Упаковка включает в себя:1x BN-880 GPS модуль или 1x BN-220 GPS модульКабель 1x15 см
