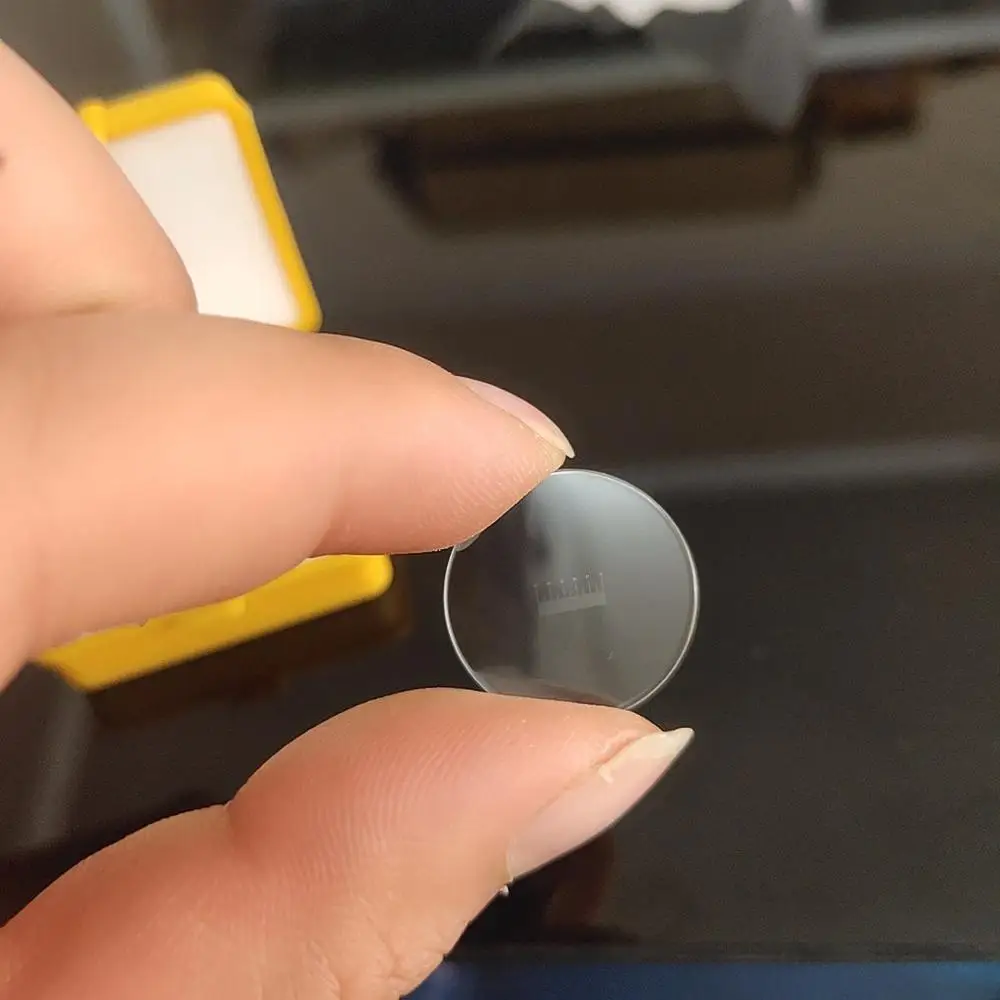

Микрометр объектива C1 (1/100)
Объективный микрометр представляет собой линейку масштаба общей длиной 1 мм, разделенную на 100 равных частей, значение каждого деления составляет 0,01 мм, то есть, имеется круг диаметром Φ3 и толщиной линии 0,1 мм снаружи линии с гравировкой 10мкм. Для того, чтобы находить линии при фокусировке. На линейке счета имеется защитное стекло толщиной 0,17 мм для длительной защиты линии Счета от повреждений.

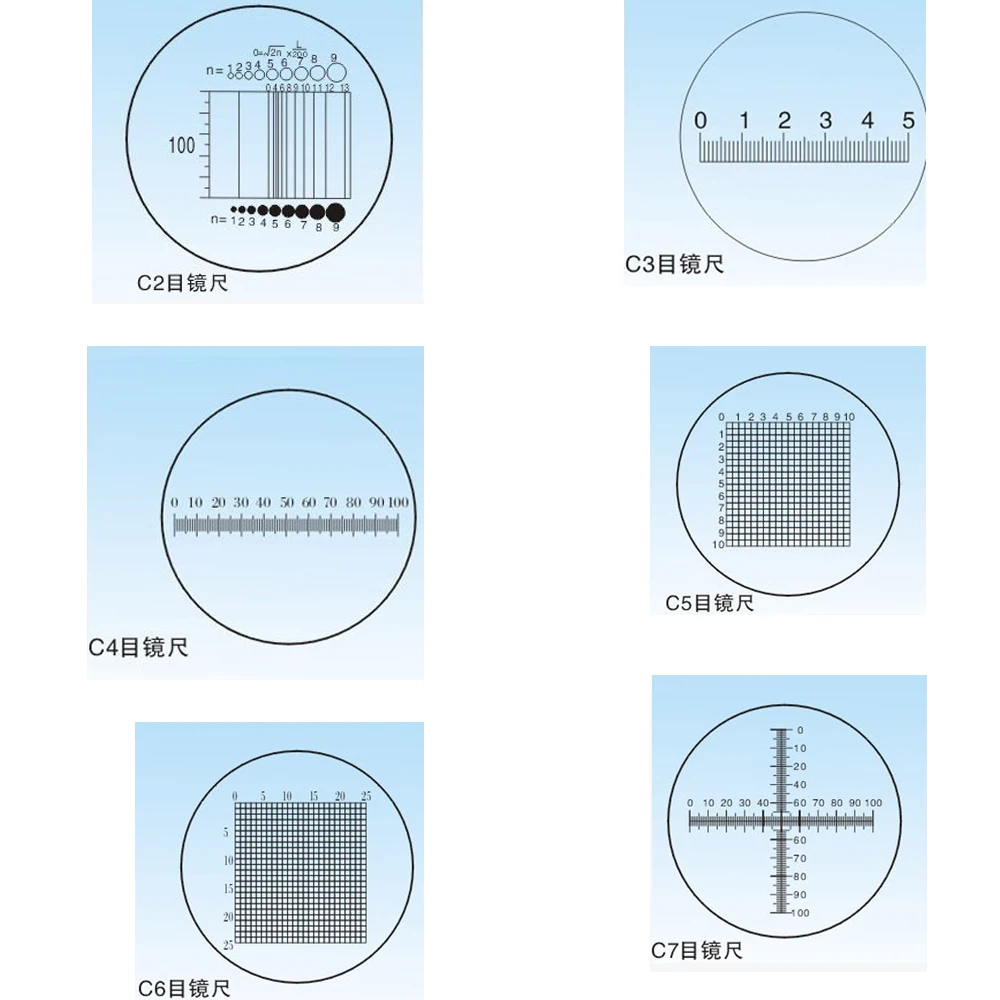

Сетчатый окуляр типа C2
Тип C2 (nth сила корня 2) линейка окуляра сетки (nth сила корня 2)×L/200
Для линейки окуляра сетки соотношение длины к ширине прямоугольной сетки-2:1, то есть длина-L, а ширина-L/2.
Линия 0 делит прямоугольник на два квадрата слева и справа. Область подсчета частиц слева и область измерения длины справа. Квадрат слева одинаково разделен на три в вертикальном направлении и на два в горизонтальном направлении для формирования шести маленьких прямоугольников. Считая частицы на определенной площади, квадрат справа одинаково разделен на три части в вертикальном направлении, и на несколько частей в горизонтальном направлении. Верхняя часть каждой линии сетки выгравирована этикетками O, 4, 6, 8, 9...13 и других. На верхней и нижней сторонах прямоугольной сетки имеется ряд разных размеров, но верхний и нижний соответствующие круги, верхняя часть-полый круг, нижняя часть представляет собой Сплошной Круг, на каждой Есть ярлык n = 1, 2, 3...9, Которые можно использовать быстро определить диаметр пыли.
Формула расчета D = ×L/200 выгравирована на сетке микрометра, где L представляет длину нижней стороны прямоугольной сетки. N представляет метку каждого круга и метку каждой линии сетки в горизонтальном направлении квадрата справа. D Представляет диаметр каждого круга и расстояние от O линии квадрата справа от каждой линейной линии. Например, самодиаметр D4 четвертого шага круга равен расстоянию от линии O до четвертой линейки. Истинный диаметр D5 круга № 5 равен расстоянию от линии о до линии сетки № 5 (отмечается в конце этикетки).
Я аналог. На левом конце микрометрической сетки выгравировано 10 одинаковых линий деления, и каждое деление L/20.
C3 Тип 0,1 линейка окуляр линейка
0,1-футовая линейка для окуляра, шкала составляет 5 мм, разделена на 50 равных частей, значение каждого деления составляет 0,1 мм, а диаметр стеклянного скольжения-Φ19 мм.
Линейка окуляр типа 0,05 C4
0,05-футовая линейка для окуляра, шкала составляет 5 мм, разделена на 100 равных частей, значение каждого деления составляет 0,05 мм, а диаметр стеклянного скольжения-Φ19 мм.
Окулярная линейка C5 0,5 mesh
0,5 сетчатая линейка окуляра, площадь шкалы 5 × 5 мм2, каждая разделена на 10 равных частей, каждый маленький квадрат 0,25 мм2, диаметр стеклянного скольжения Φ19 мм.
Сетчатая линейка для окуляра C6 типа 0,2
Площадь шкалы 0,2 линейки окуляра сетки составляет 5 × 5 мм2, каждая разделена на 25 равных частей, каждый маленький квадрат-0,04мм2, а диаметр стеклянного скольжения-Φ19мм.

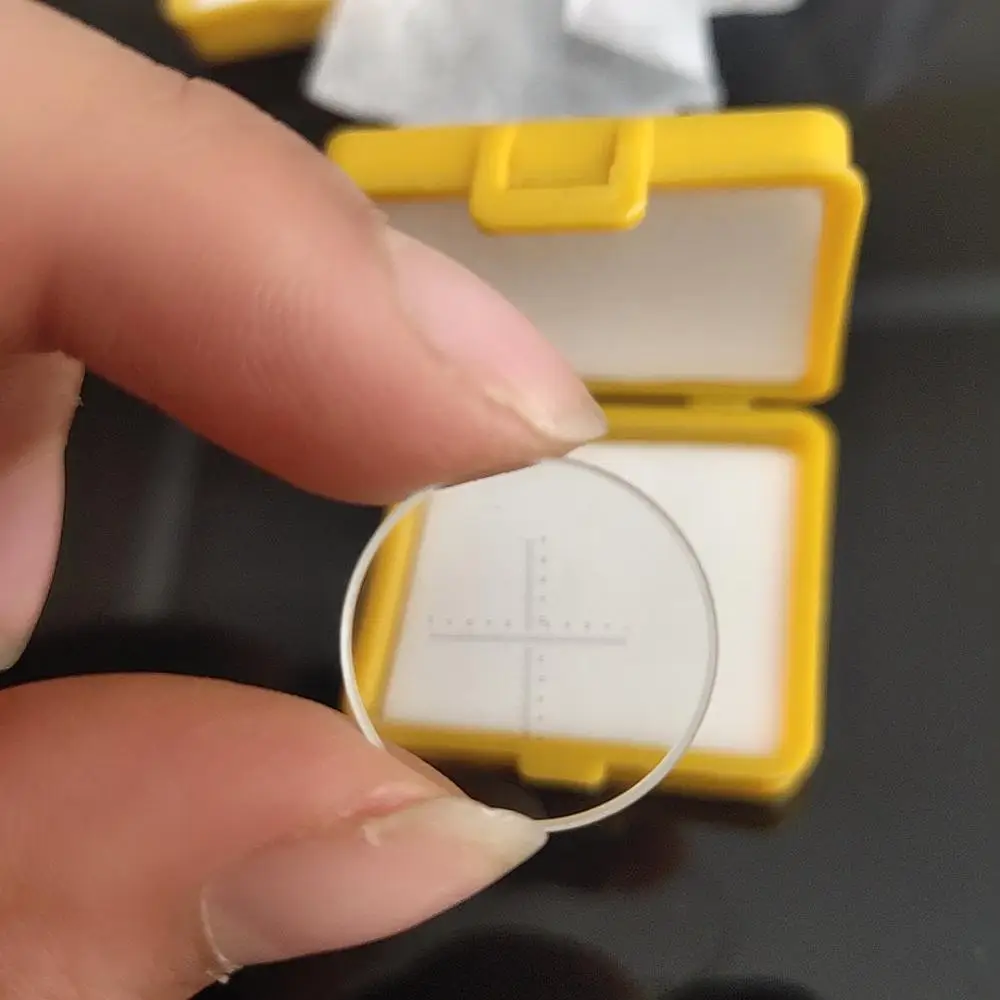

Линейка координатного окуляра C7 типа 0,1
0,1 координатно-образная окулярная линейка, длина вертикальных и горизонтальных координат 10 мм, каждая разделена на 100 равных частей, значение каждого деления составляет 0,1 мм, А диаметр стеклянного скольжения составляет ляля19мм.
