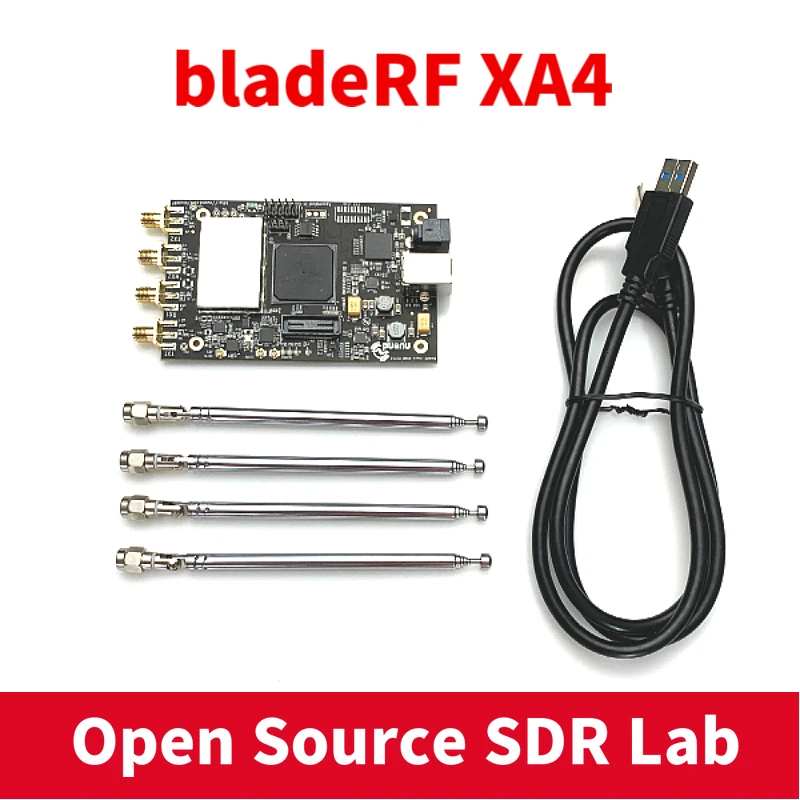

ОписаниеВ комплект входит:
BladeRF xA4 (49KLE Cyclone V FPGA)
Кабель USB 3,0 SS
Дополнительная информация:
Описание продукта
Декларация ЕС
Microbrief bladeRF 2,0
Схемы
Механический DXF файл
Поддержка программного обеспечения и дополнительные ресурсы

Описание:
BladeRF 2,0 micro xA4-это программное обеспечение следующего поколения, определенное радио (SDR), предлагающее диапазон частот 47 МГц до 6 ГГц, частоту дискретизации 61,44 МГц и Потоковую передачу 2 × 2 MIMO. Упакованный в небольшой форм-фактор, bladeRF 2,0 micro был разработан для высокой производительности, а также мобильных приложений. Через libbladeRF bladeRF 2,0 micro совместим с GNURadio, GQRX, SDR-Radio, SDR #, gr-fosphor, SoapySDR и другими устройствами на Windows, Linux и macOS.
Защитная крышка RF Защищает чувствительные РЧ компоненты от электромагнитных помех (EMI) и обеспечивает дополнительное тепловыделение, позволяя bladeRF 2,0 micro работать в сложных условиях.

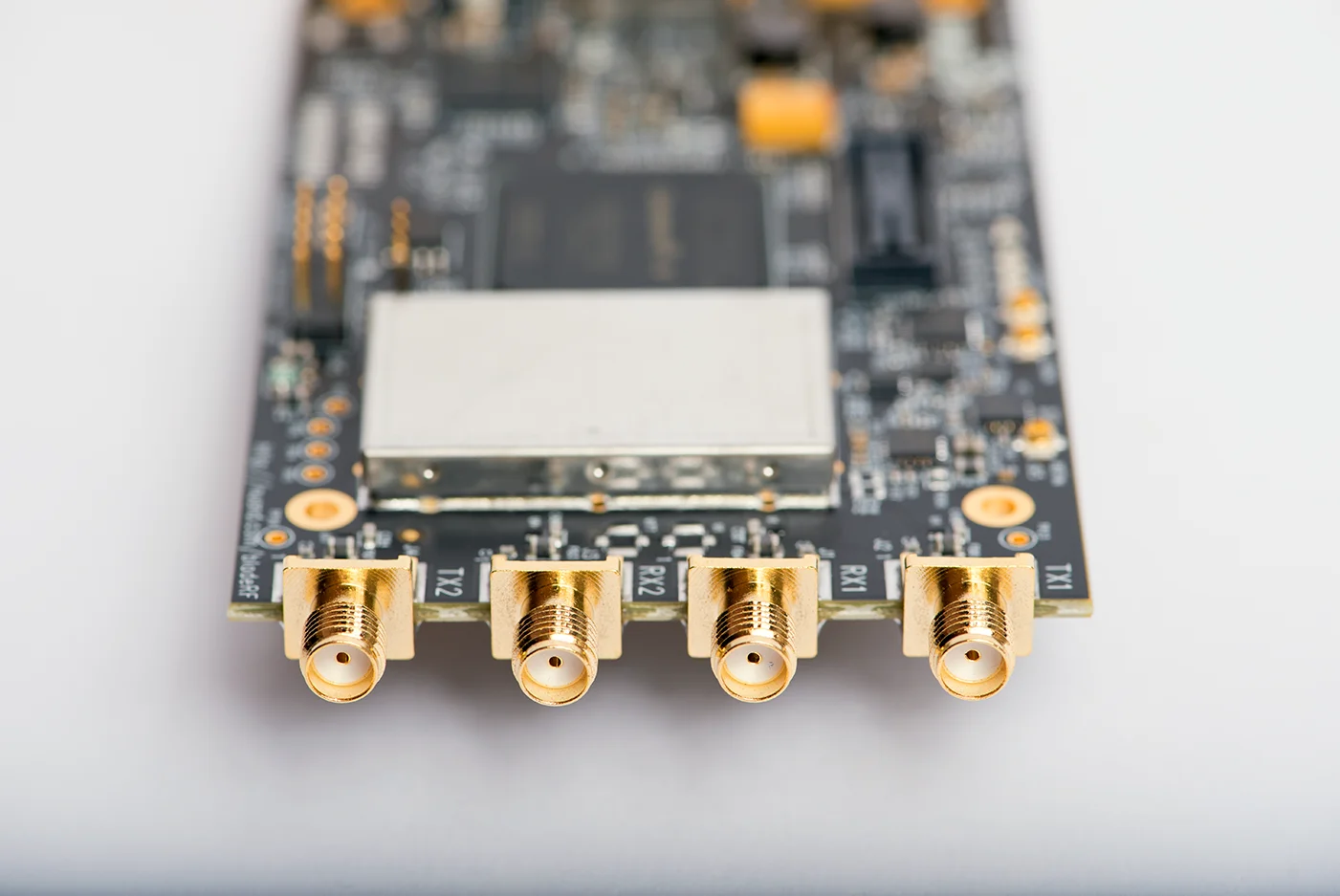

Все радиочастотные SMA порты способны обеспечивать питание от цепи с уклоном до широкополосные усилители и предусилители. Питание периферийных устройств bias-tee полностью контролируется программным обеспечением, обеспечивая максимальную операционную гибкость. В настоящее время официальные периферийные устройства с тройником включаютBT-100, Широкополосный усилитель мощности для TX иBT-200, Широкополосный малошумный усилитель для RX.

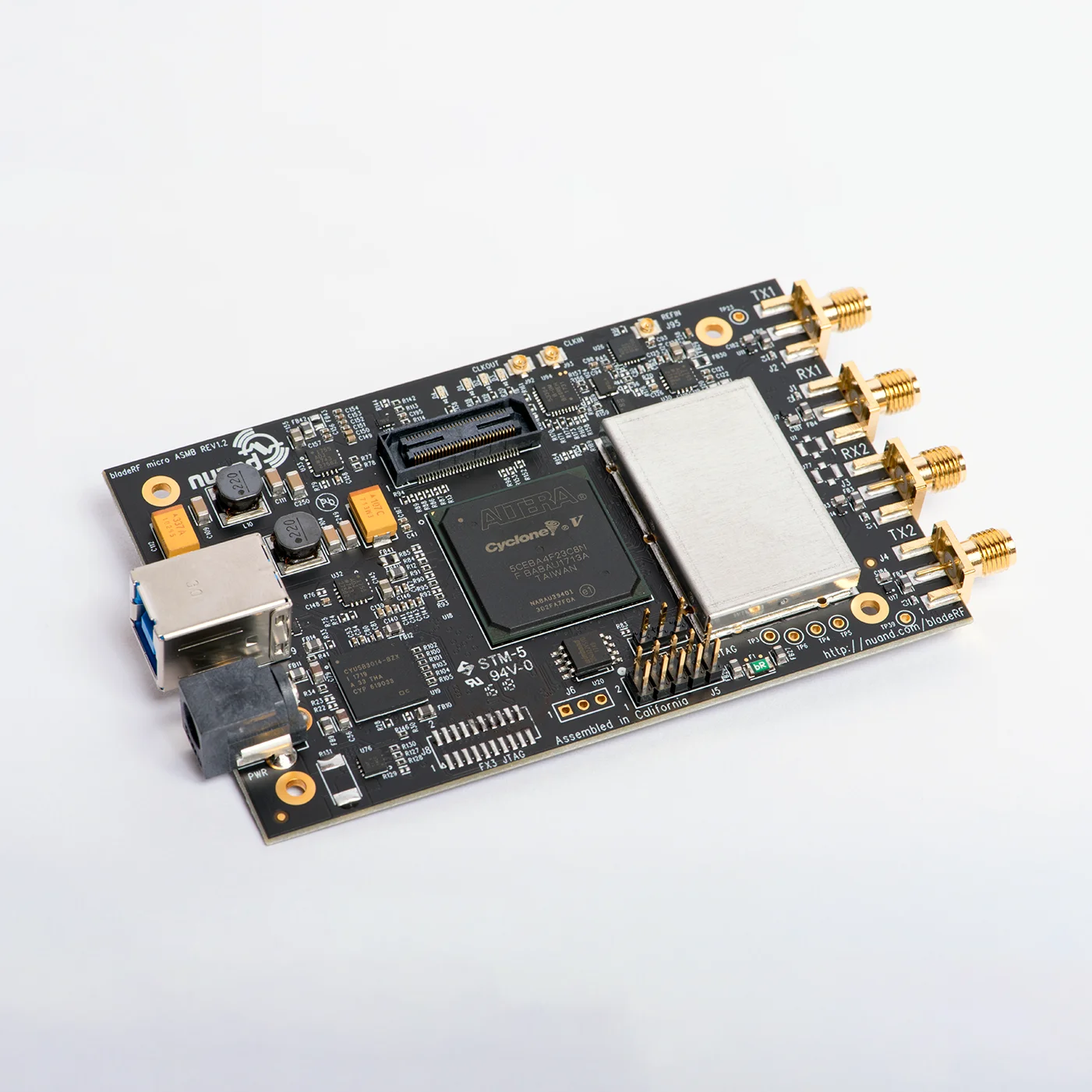

Ядро bladeRF 2,0 micro-это новейшее поколение Cyclone V FPGA от Intel (ранее Altera). XA4 оснащен 49KLE FPGA, из которых около 38KLE доступны и программируются пользователем. Дополнительно, для ускорения модемов в HDL и для дополнительного пространства FPGA, учитывайтеBladeRF xA9, Который имеет самый большой в своем классе FPGA любого SDR с 301KLE, из которых около 294KLE доступны и программируются пользователем.
Усовершенствованная архитектура clocking позволяет bladeRF 2,0 micro получать и предоставлять основные часы 38,4 МГц от и до других устройств. Кроме того, встроенный PLL позволяет bladeRF 2,0 micro приручить VCTCXO к справочному сигналу 10 МГц. XA4 имеет высокоточный и стабильный осциллятор. Бортовой ЦАП устанавливает частоту обрезки осциллятора к заводской калиброванной стоимости.
Распределительная сеть питания (PDN) bladeRF 2,0 micro имеет сложную комбинацию режима переключателя низкого шума и высокой эффективности и линейных регуляторов мощности. В то время как bladeRF 2,0 micro может работать исключительно от usb-шины, внешний источник питания может быть поставлен для обеспечения максимальной линейной производительности периферийных устройств с уклоном. PDN оснащен автоматической схемой выбора и удержания для оптимизации передачи питания между usb-шиной и внешним источником питания постоянного тока.
BladeRF 2,0 micro может работать без головы без необходимости подключения к ПК или SBC. Встроенная вспышка достаточно большая, чтобы удерживать изображение FPGA любого размера для xA4.
Схема блока:


Superspeed USB 3,0
Высокая скорость, низкая задержка и увеличенная подача энергии через один кабель: Superspeed USB 3,0-это идеальный интерфейс для широкого диапазона частот, радиосвязи переднего конца для современных компьютеров. Микроконтроллер Cypress FX3 является идеальным решением с мощным процессором ARM9 и достаточно пропускной способности, чтобы насытить всю дуплексную связь 5 Гбит/с USB 3,0.

Полностью программируемый FPGA
Altera Cyclone V FPGA обеспечивает интерфейс между FX3 и радиочастотным трансивером. Этот FPGA имеет встроенную память с одним циклом доступа, жесткие мультипликаторы 18x18 для выделенного DSP и множество общих логических элементов, готовых к программированию.
Широкодиапазонный радиочастотный приемопередатчик
Аналоговые устройства AD9361-это полностью интегрированный, высокопроизводительный радиочастотный трансивер. Этот трансивер, изготовленный для беспроводных протоколов следующего поколения, способен обрабатывать все, от простого fm-аудио до новейшего стандарта 5G LTE до любого будущего.
Профессиональное качество
Дизайн bladeRF был протестирован и проверен, чтобы соответствовать нашим очень высоким стандартам. Каждое устройство способно легко и добросовестно выполнять даже самые высокие заказы. При пиковой производительности RF, bladeRF может занимать 2x2 56 МГц полосы пропускания над своим диапазоном рабочих частот без значительных искажений и EVMs около 1%.
