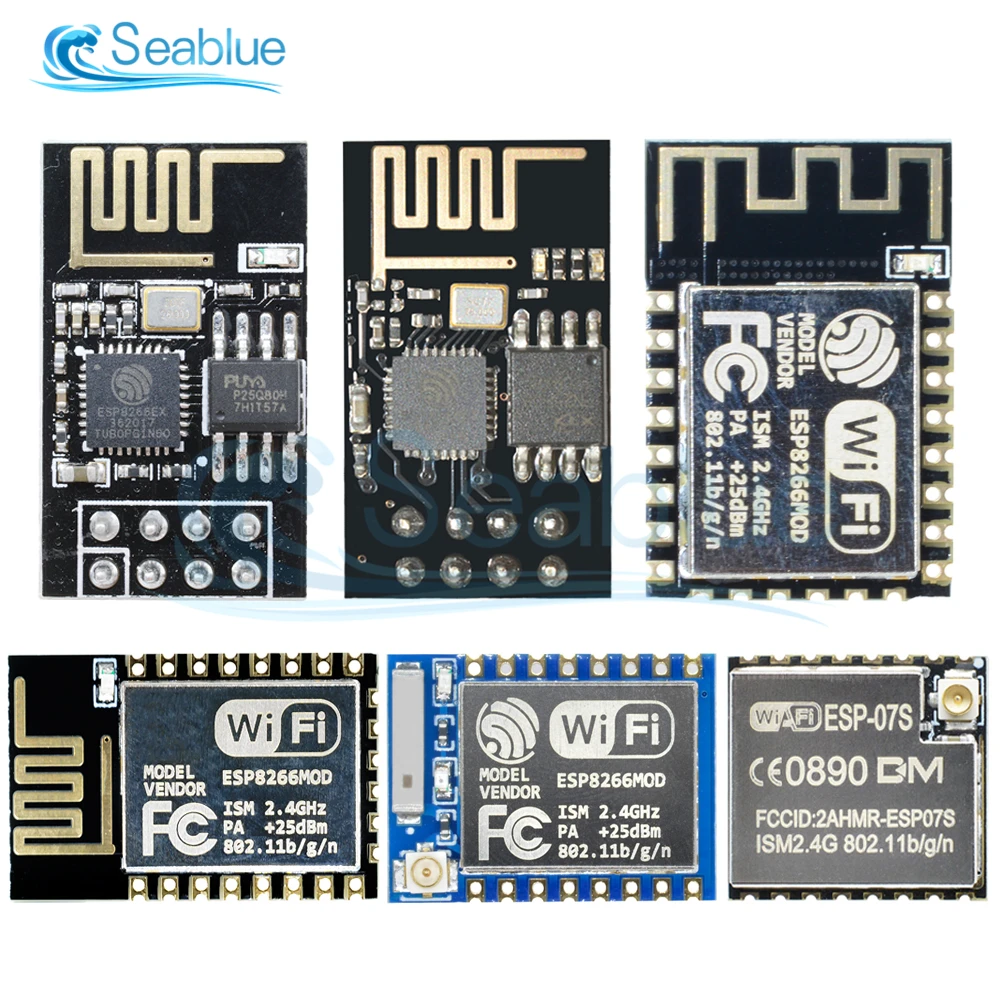

ESP8266 ESP-01 ESP-01S ESP-07 ESP-12E ESP-12F удаленный последовательный Порты и разъёмы WI-FI Беспроводной модуль интеллигентая (ый) Корпус Системы Адаптер 2,4 г

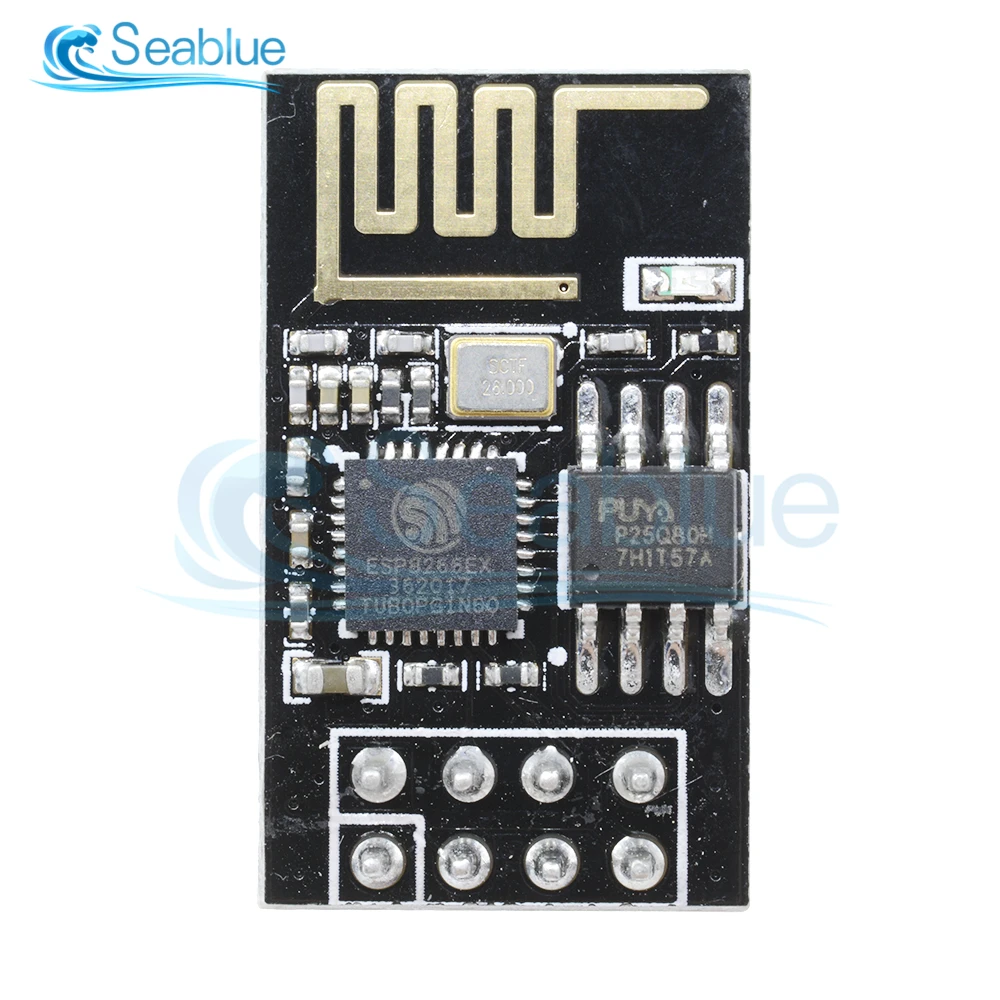

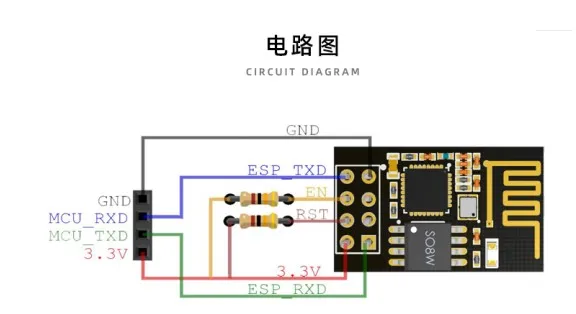

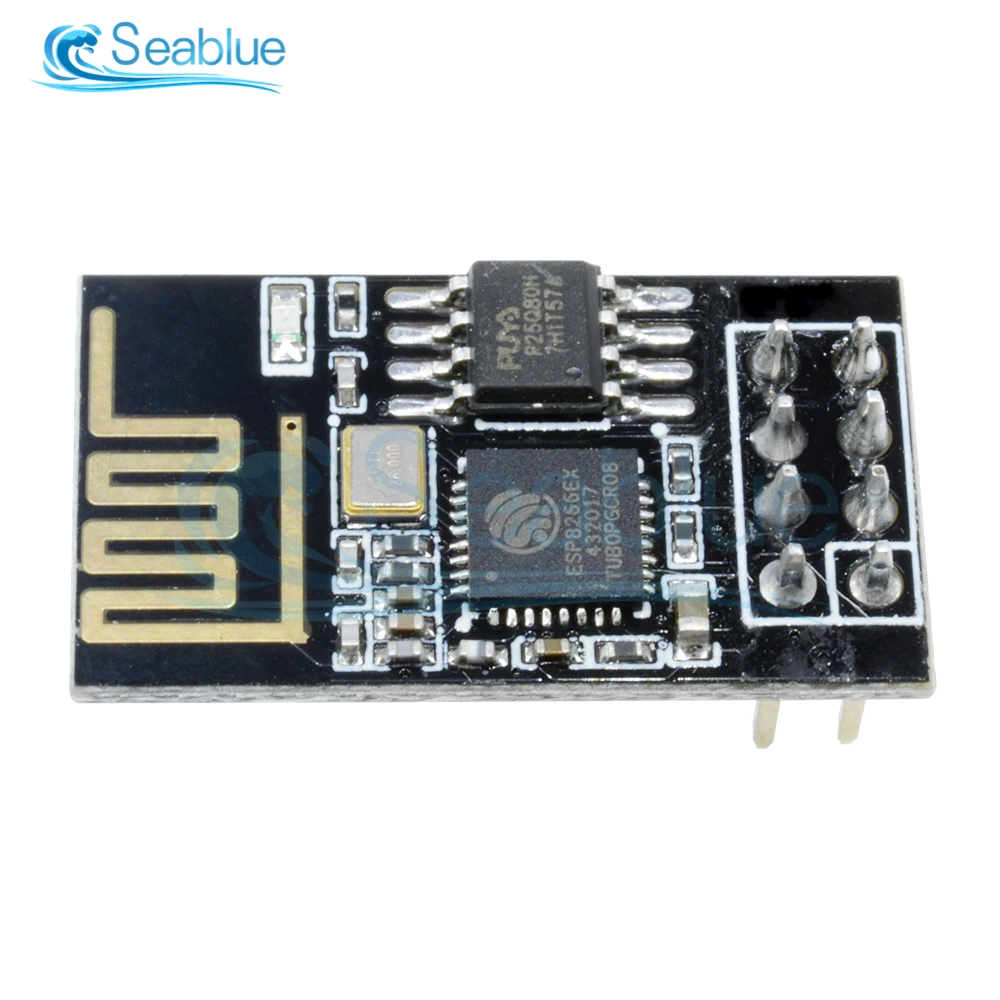

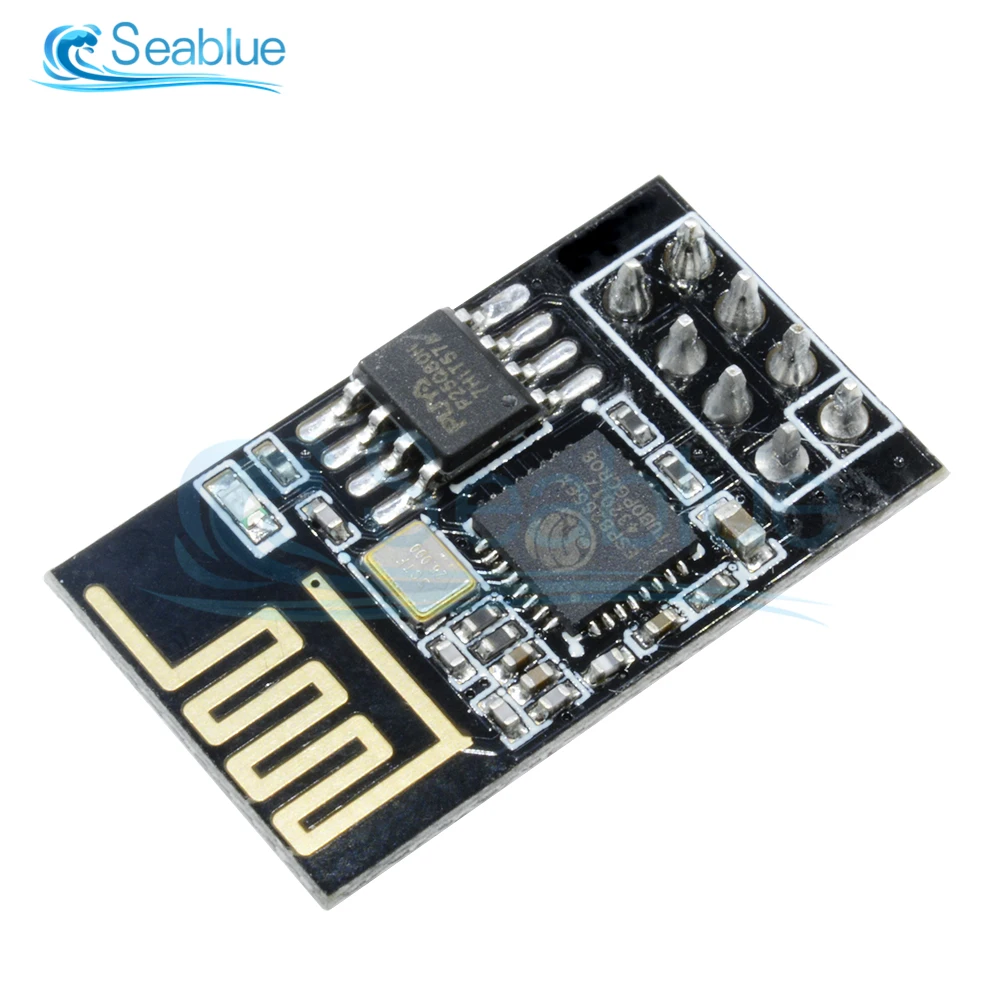

ESP-01S

Стандарт беспроводной связи: 802.11b/g/n

Диапазон частот: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)Интерфейс передачи данных: UART / HSPI / I2C / I2S / Ir пульт дистанционного управления/GPIO / PWMРабочее напряжение: 3,0-3,6 V (мы рекомендуем 3,3 V)Рабочий ток: Средний 80 мАРабочая температура: -40 ~ 125 ℃Режим беспроводной сети: станция/softAP / SoftAP + станцияРежим безопасности: WPA / WPA2Тип шифрования: WEP / TKIP / AESСетевой протокол: iP4, TCP / UDP / HTTP / FTP

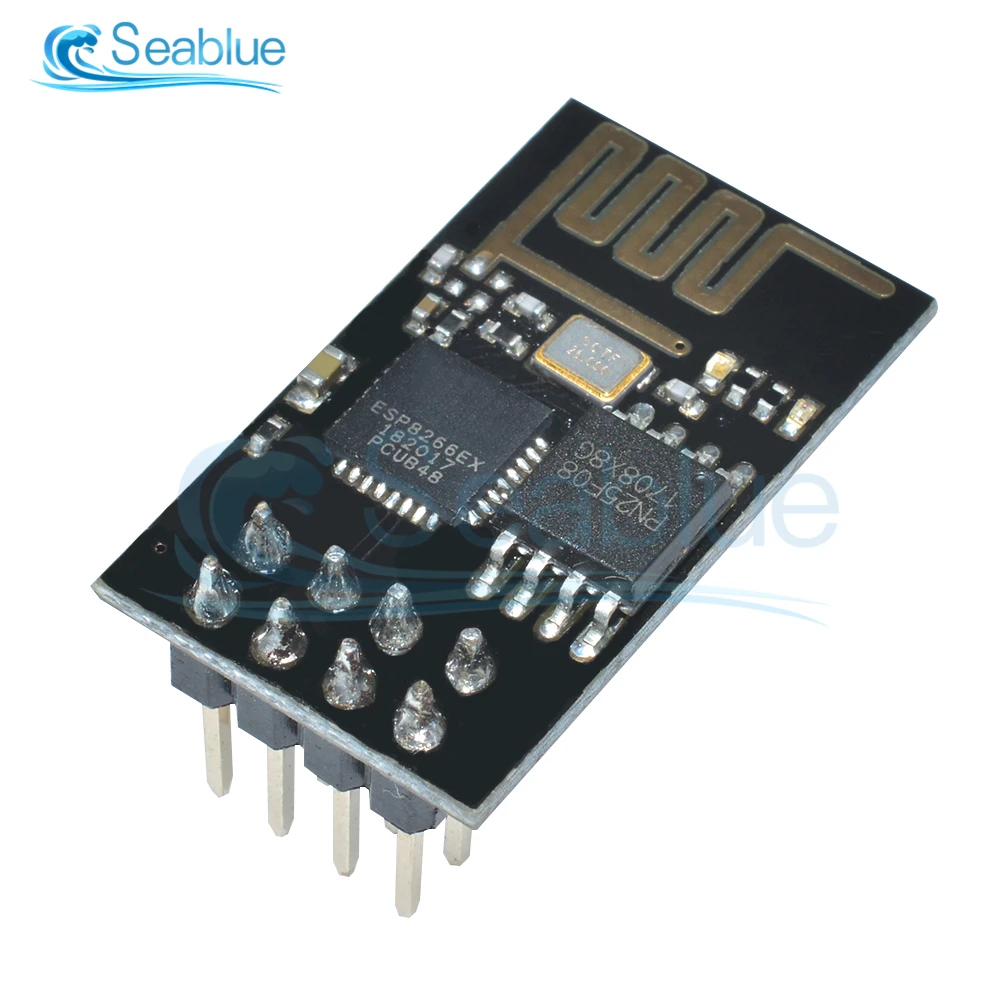

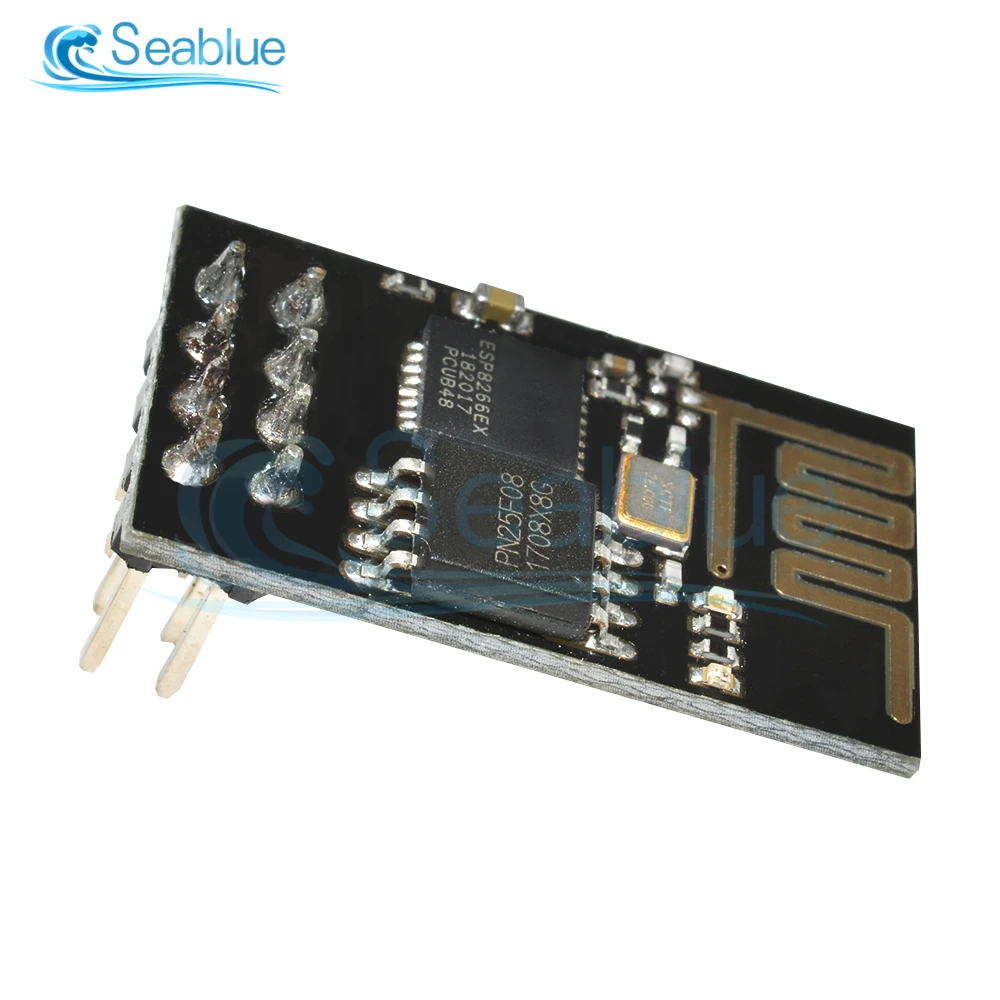

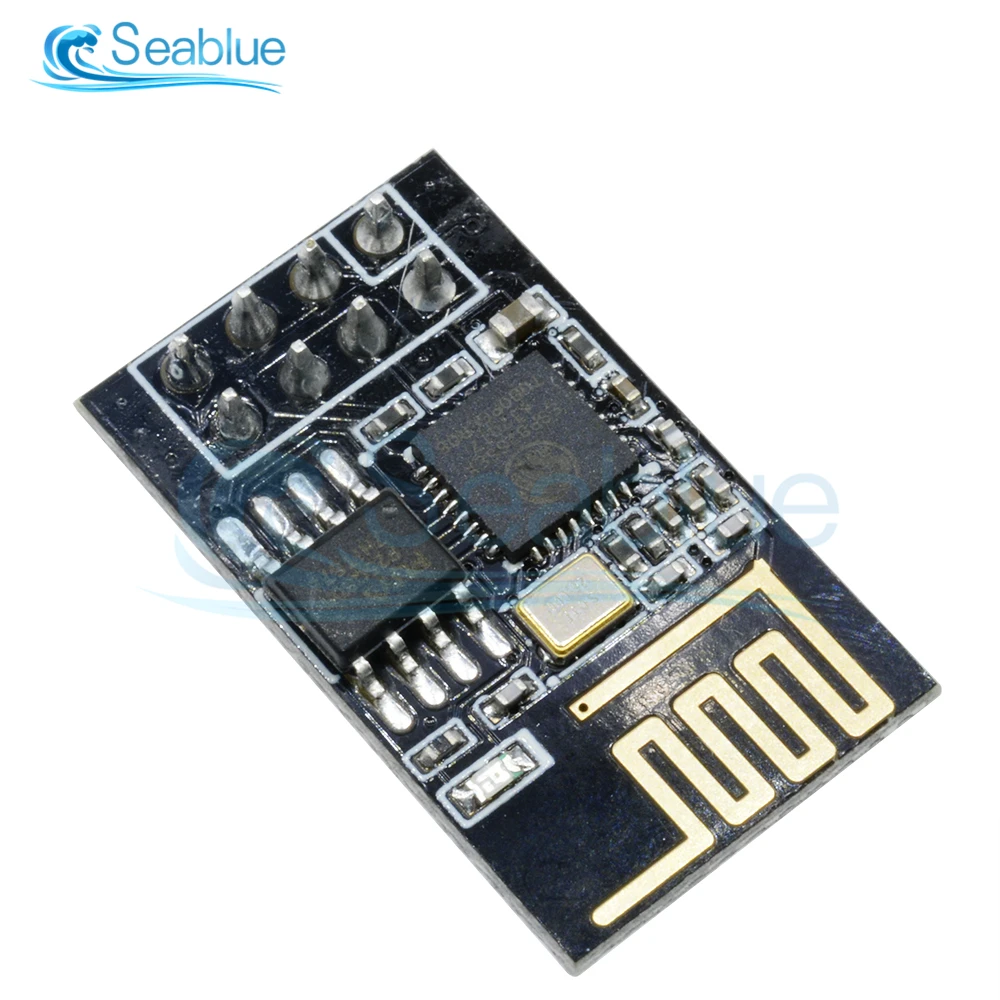

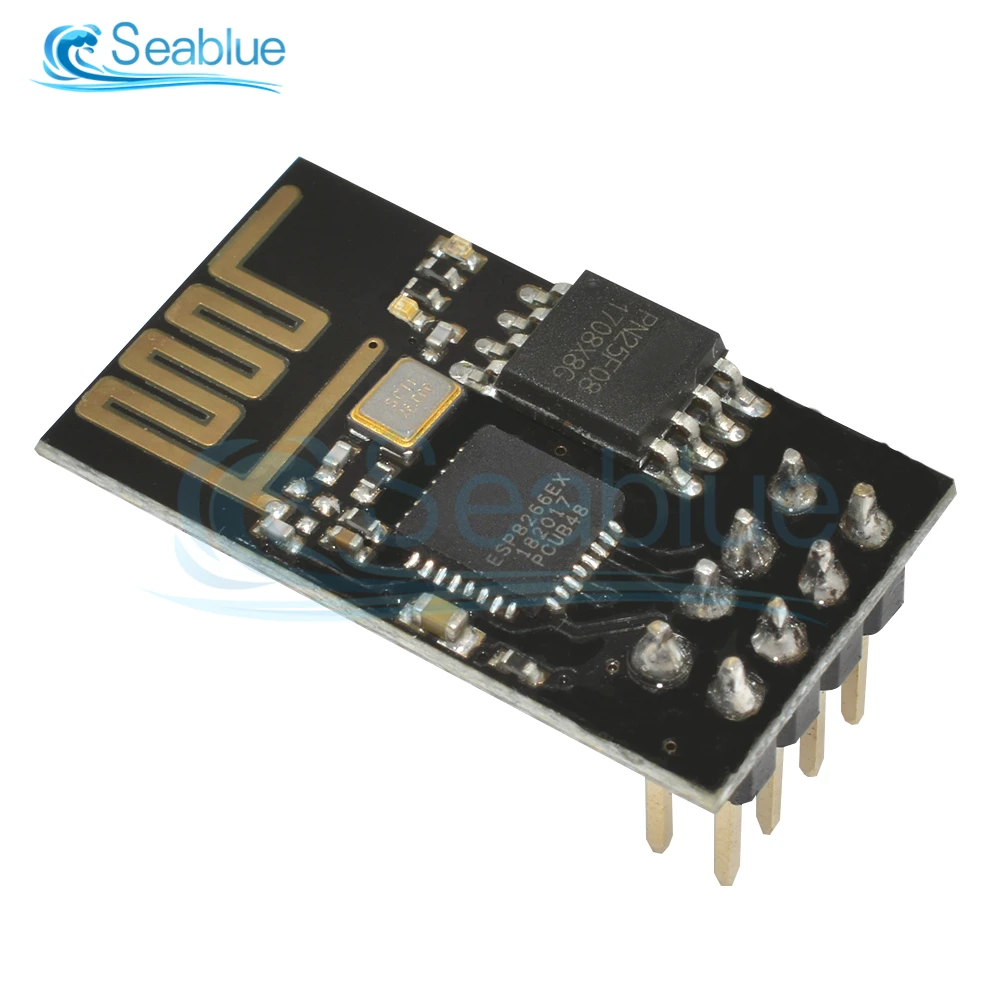

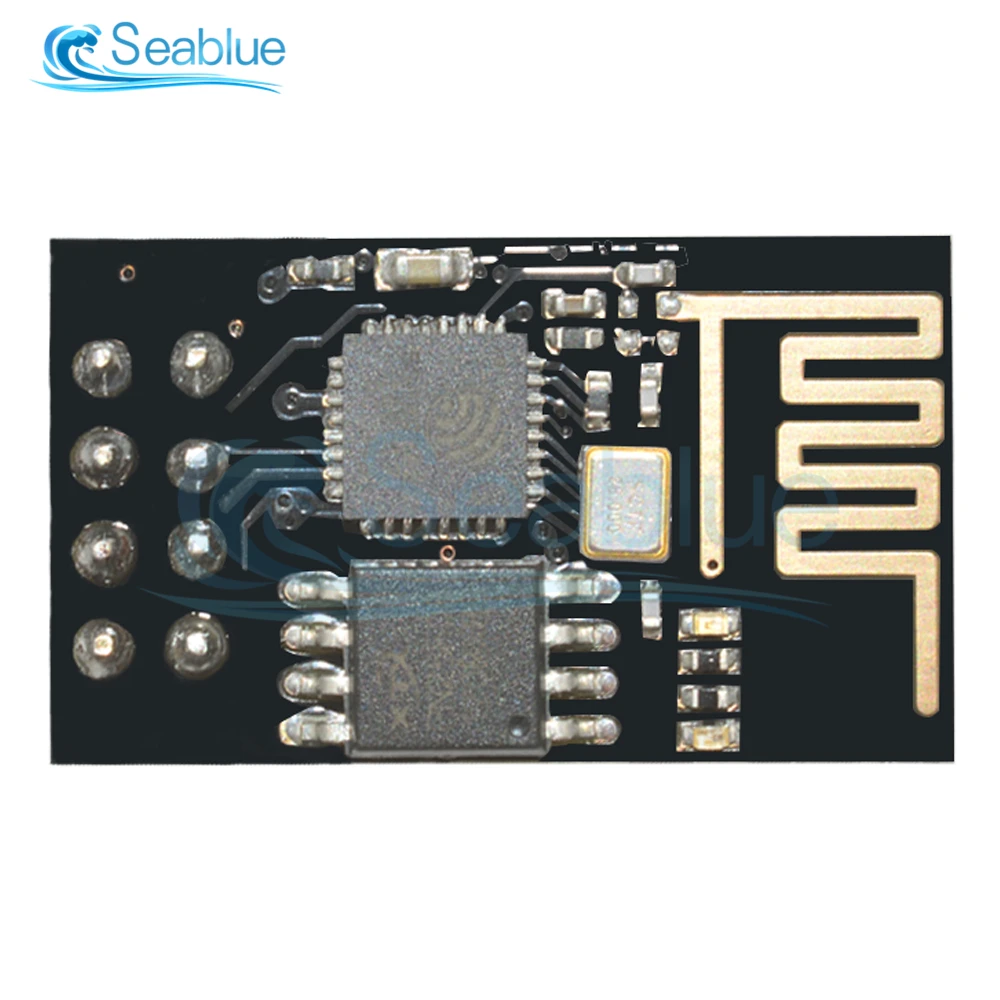

ESP-01

ESP8266-это высокоинтегрированный чип, разработанный для потребностей нового подключенного мира. Он предлагает полное и автономное сетевое решение Wi-Fi, позволяющее ему либо разместить приложение, либо разгрузить все сетевые функции Wi-Fi от другого процессора приложений.

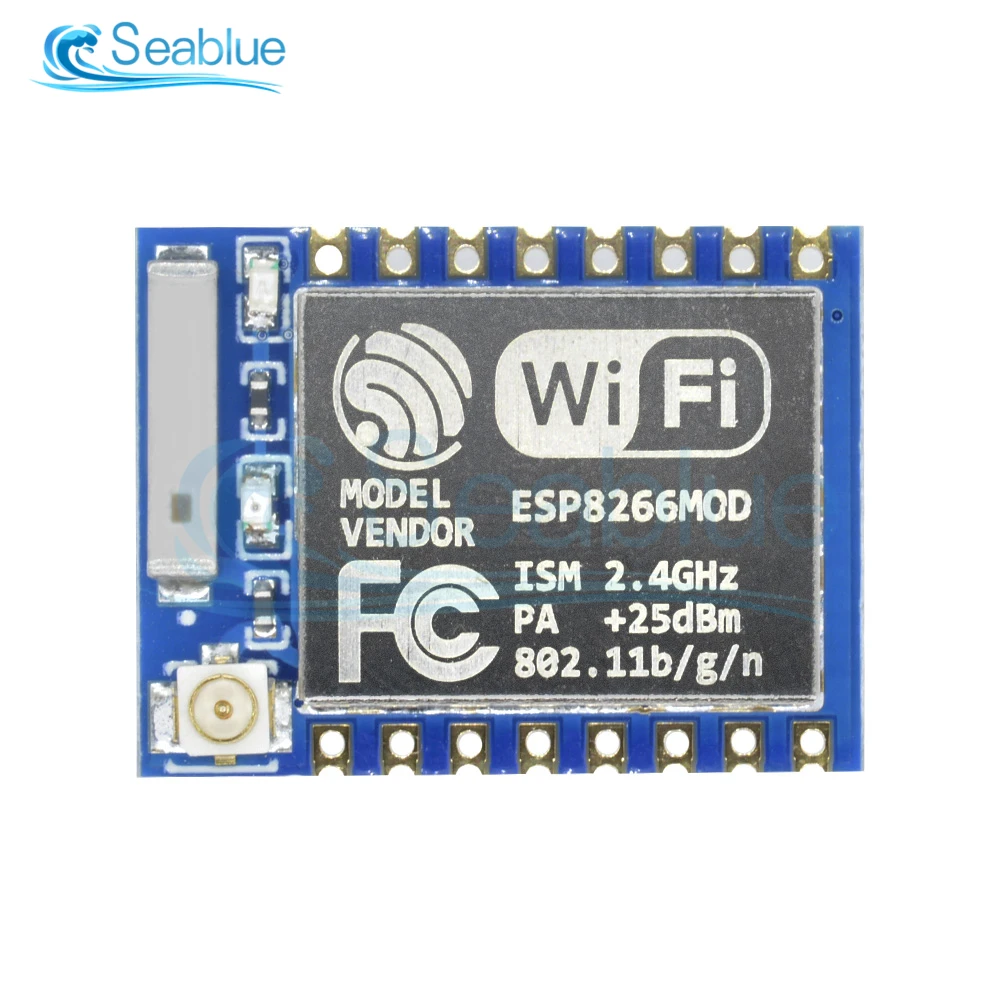

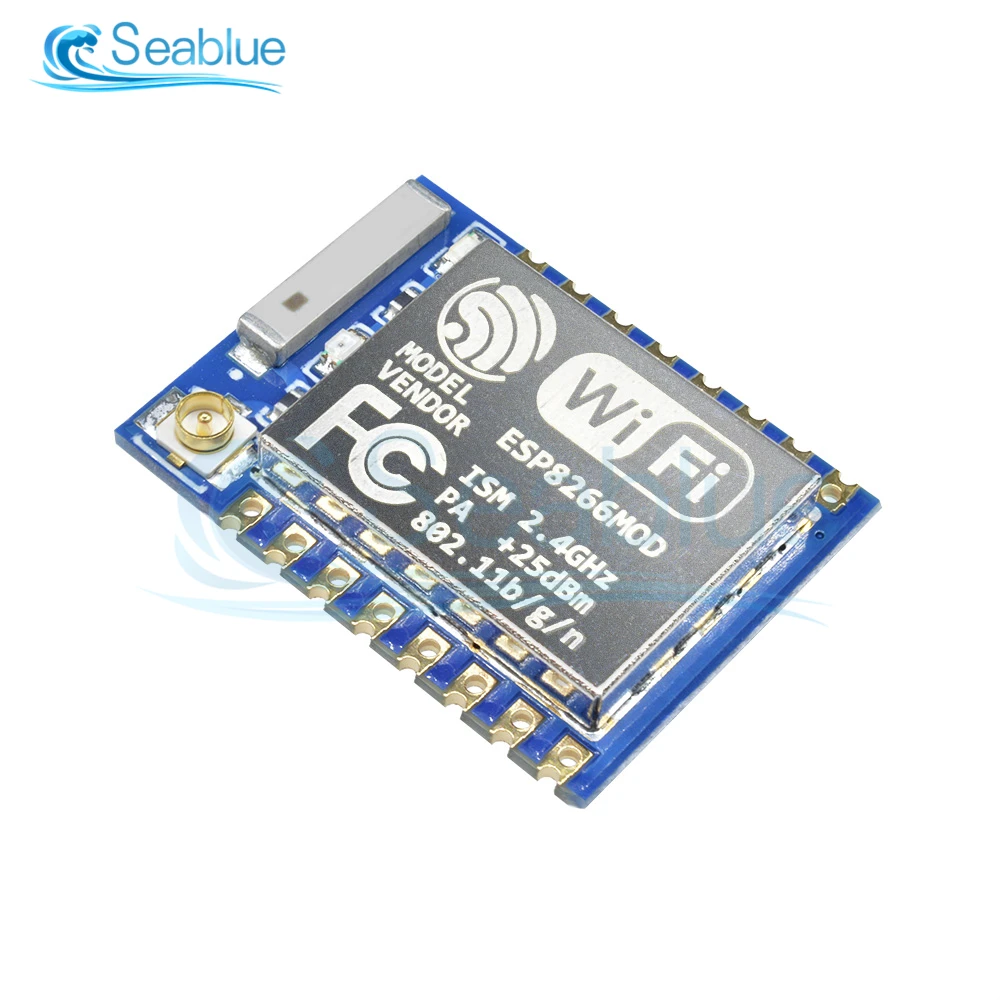

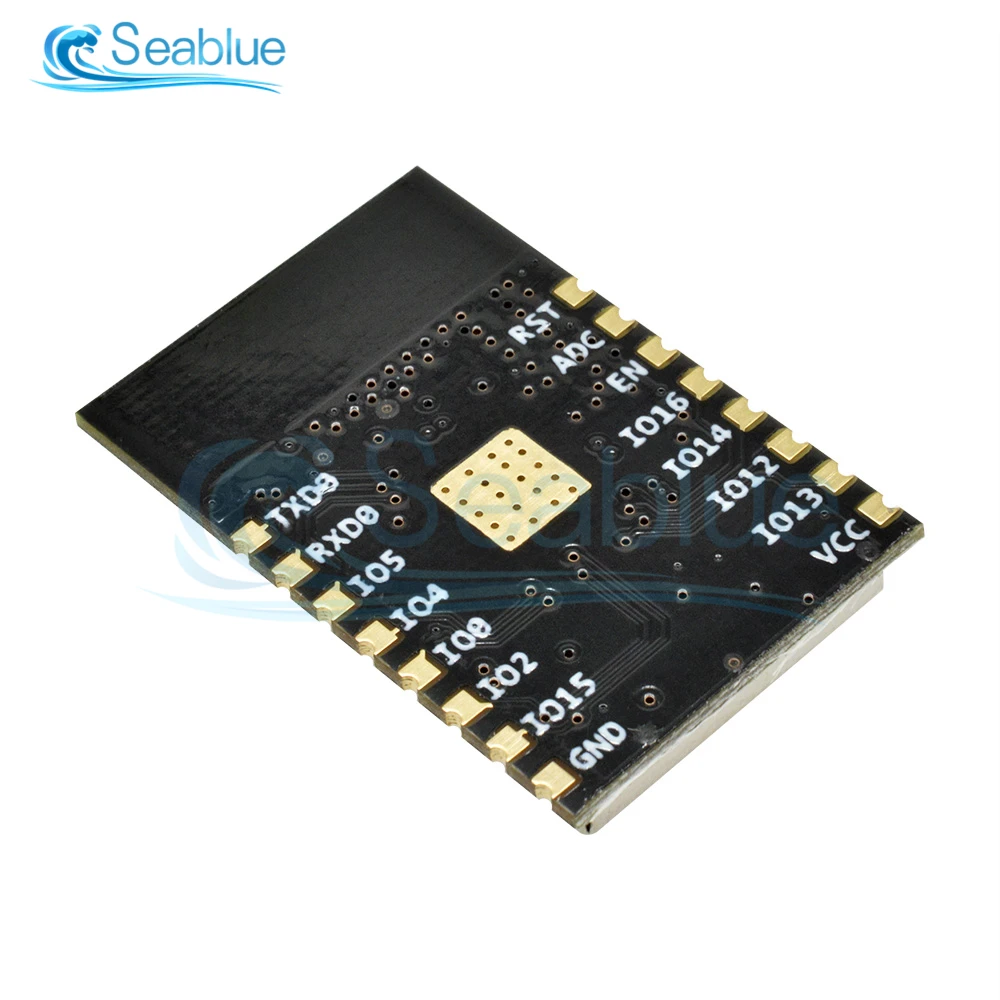

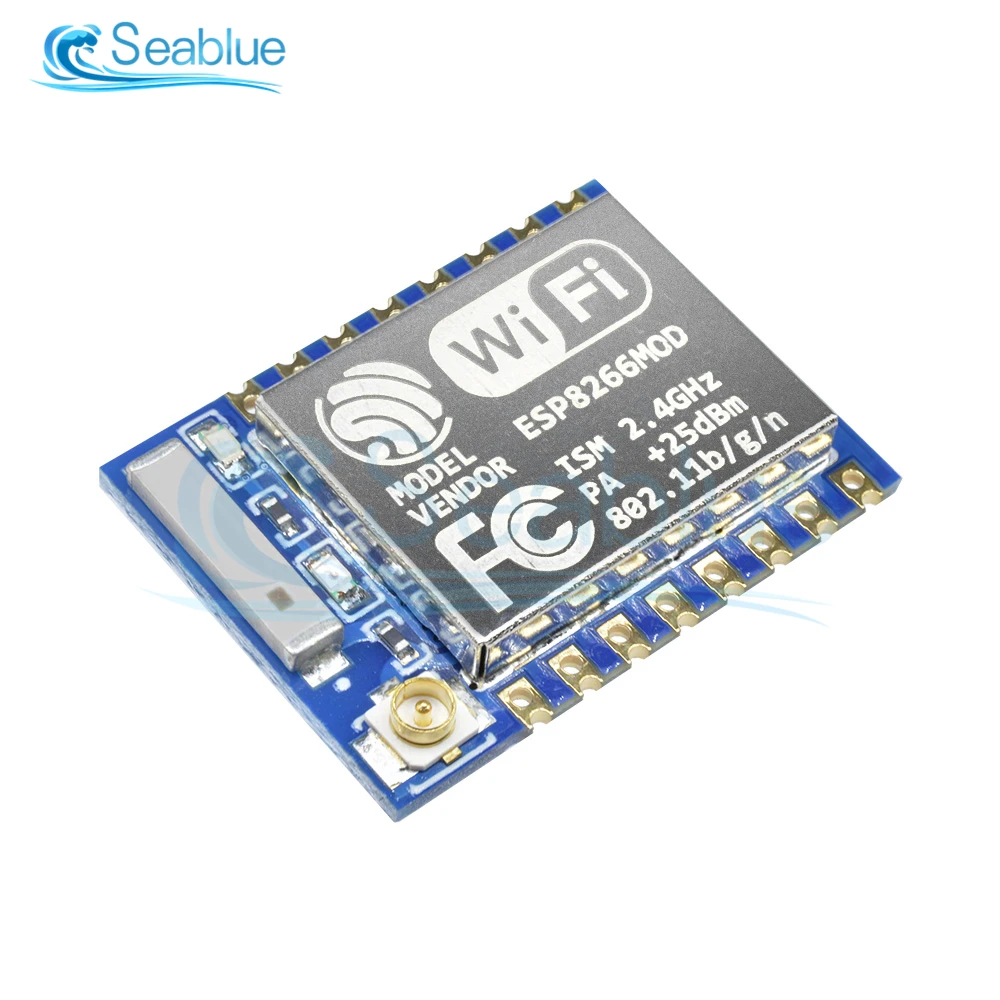

ESP-07

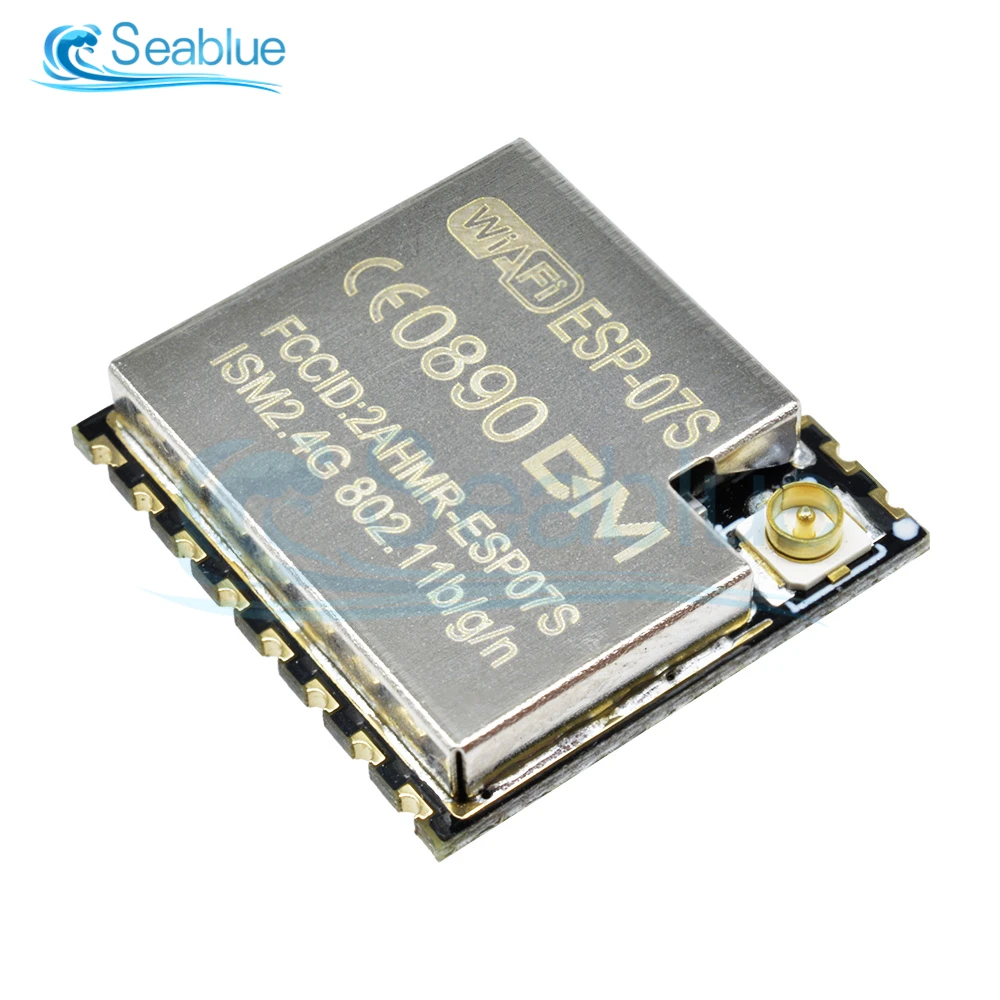

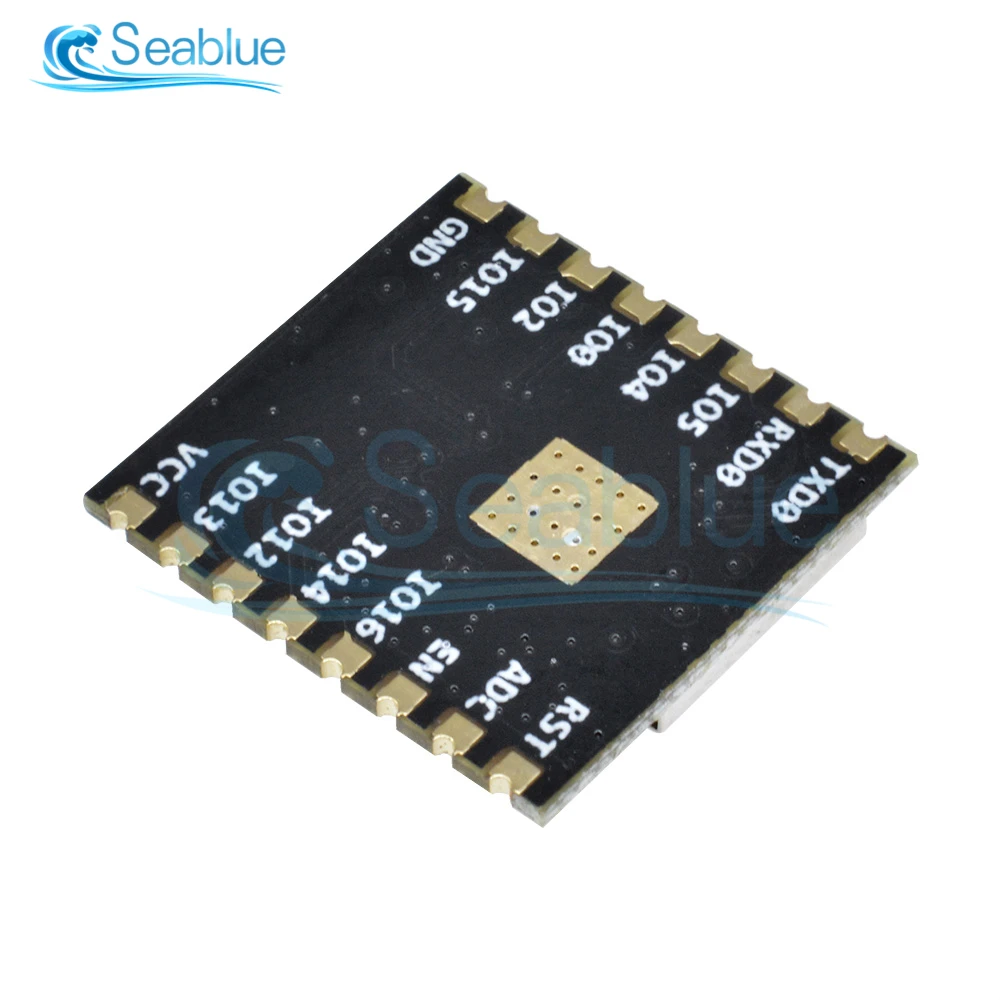

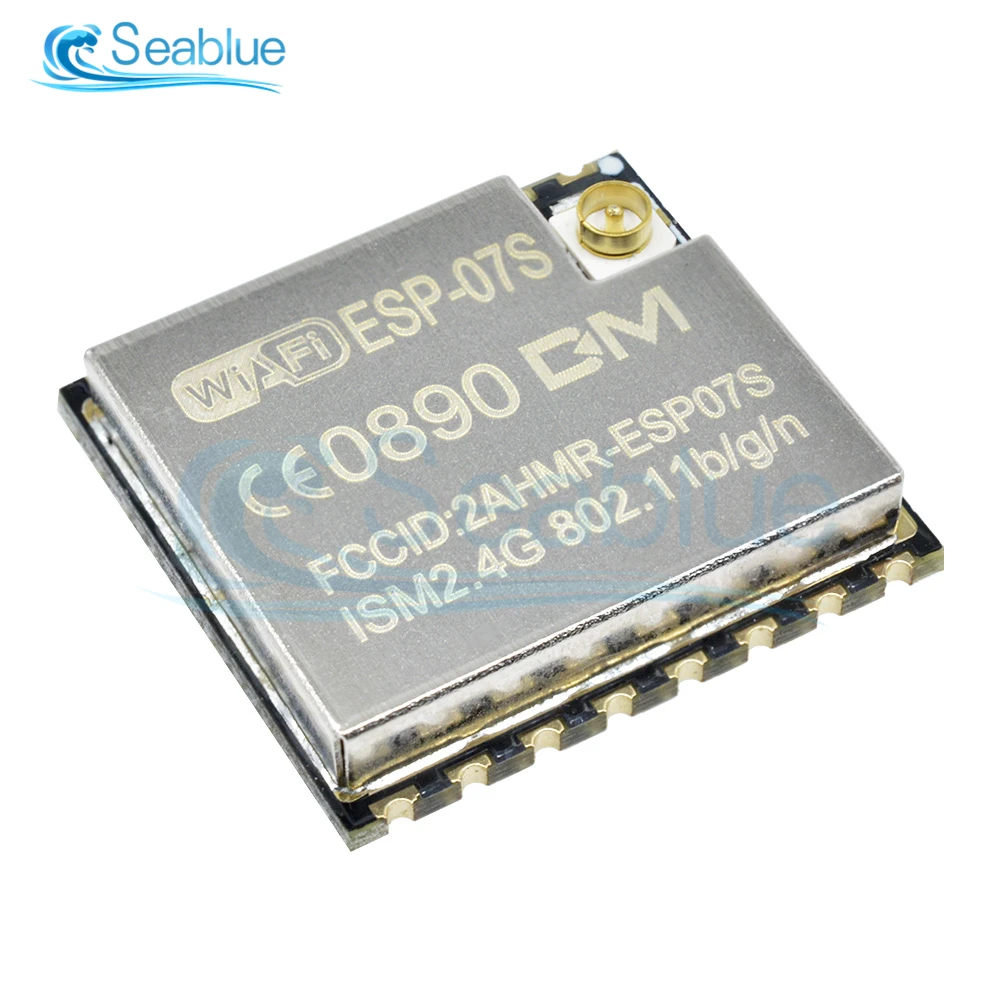

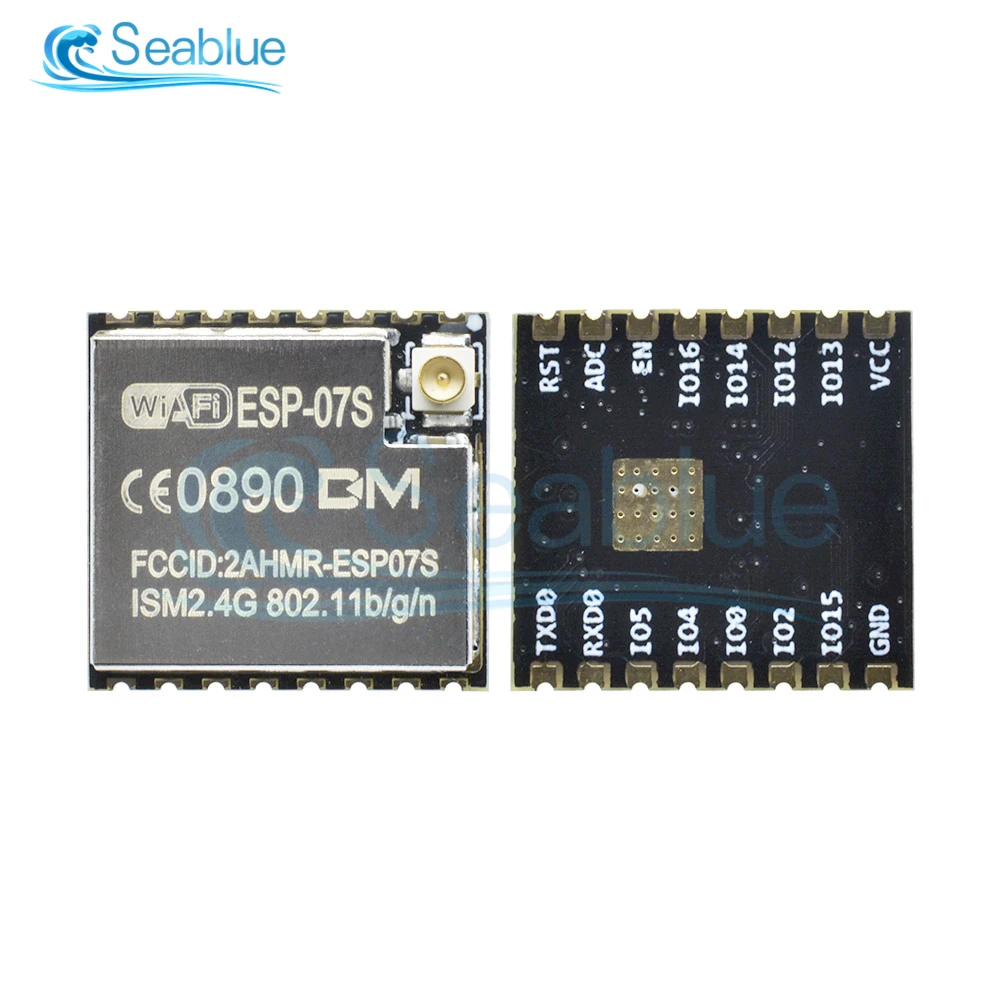

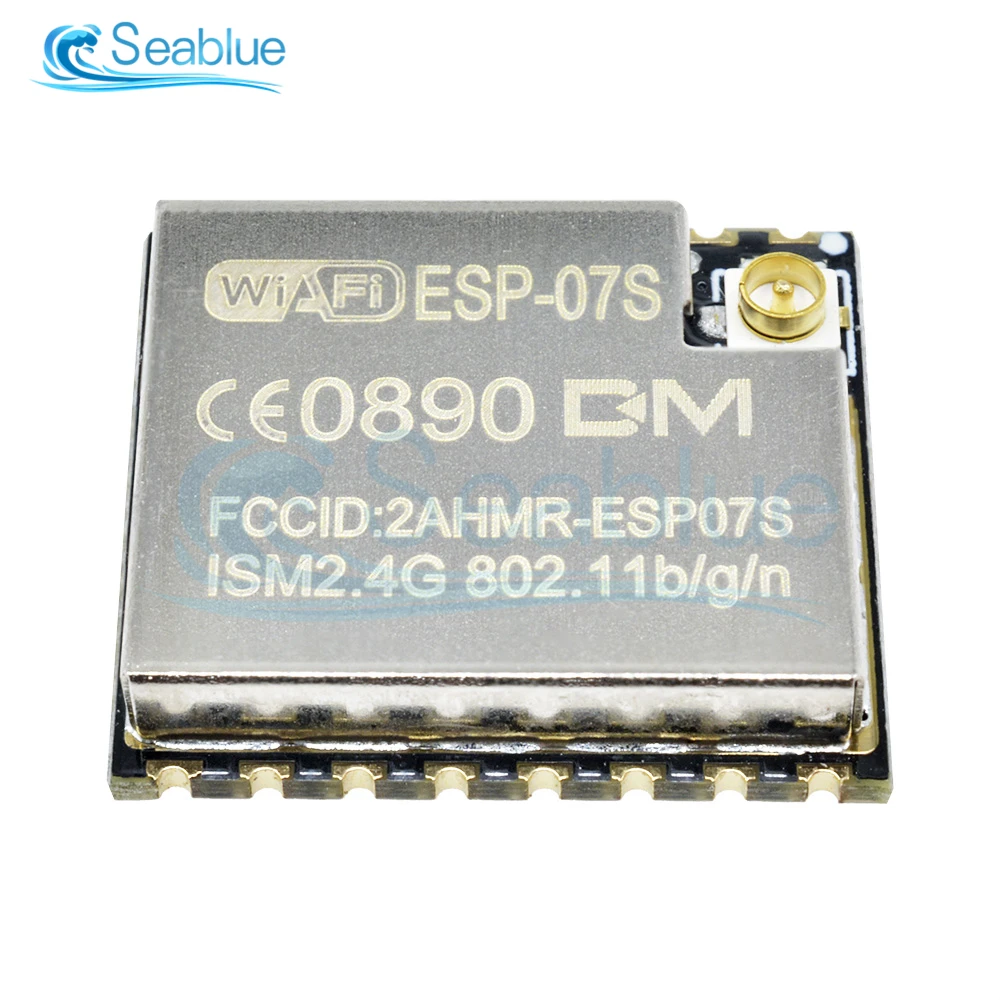

ESP-07S

Основные параметры:

1. Стандарт беспроводной связи: 802,11 b/g/n2. Диапазон частот: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)3. Интерфейс данных: UART / HSPI / I2C / I2S / Ir пульт дистанционного управления4. Рабочее напряжение: GPIO / PWM 3,0-3,6 В5. Рабочий ток: 80 мА (средний)6. Рабочая температура: -40 ℃ ~ 125 ℃7. Температура хранения: нормальная температураВнешний интерфейс: N/A9. Режим беспроводной сети: станция/softAP / SoftAP + станция10. Механизм безопасности: WPA / WPA211. Тип шифрования: WEP / TKIP / AES12. Обновление прошивки: загрузка локального последовательного порта/обновление облака/загрузка мейнфрейма13. Разработка программного обеспечения: Поддержка клиентского сервера, Предоставление SDK для вторичного развития клиента14. Сетевой протокол: iP4, TCP / UDP / HTTP / FTP15. Конфигурация пользователя: командный набор, облачный сервер, приложение ndroid / iOSРазмер: 17*16*3 ммХарактеристика:1. Поддержка стандарта 802,11 b/g/n2. Встроенный Tensilica L106 с низким энергопотреблением 32-битный MCU, основная частота поддерживает 80 MГц и 160 МГц, поддерживает RTOSВстроенный 10 бит высокая точность АЦП4. Встроенный протокол TCP/IP5. Встроенный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть6. Встроенный PLL, AVR и компоненты управления питанием, 802.11b режим + выходная мощность 20dBm7. A-MPDU, A-MSDU агрегация и 0.4s интервал защиты8. Wi-Fi поддерживается на 2,4 ГГц, поддержка WPA / WPA2 режим безопасности9. Поддержка удаленного обновления и облачного обновления OTA10. Поддержка режима работы STA / AP / STA + AP11. Поддержка функции смарт-конфигурации (включая устройства Android и iOS)12.HSPI, UART, I2C, I2S, инфракрасный пульт дистанционного управления, ШИМ, GPIO13. Ток удержания сна составляет 10ua, ток понижения мощности менее 5UA14. После пробуждения в 2 мс, подключите и передавайте пакеты данных15. Резервном состоянии потребеление энергии в режиме ожидания составляет менее 1,0 МВт (DTIM3)16. Диапазон рабочих температур: -40 ℃ ~ 125 ℃Определение штифта:1.RST: модуль сброса2. ADC: результат преобразования A/D, диапазон входного напряжения 0-1 в; Диапазон значений: 0 ~ 10243. CH_PD: высокоуровневая работа; Низкоуровневый модуль отключения питания4. GPIO16: Подключите RST pin для реализации глубокого сна wakeup5.GPIO14: HSPI_CLK6.GPIO12: HSPI_MISO7.GPIO13: HSPI_MOSI; UART0_CTS8.VCC: 3,3 V источника питания9. GND: GND10.GPIO15: MTDO; HSPICS; UART0_RTS11.GPIO2: UART1_TXD12.GPIO0: GPIO013.GPIO4: GPIO414.GPIO5: GPIO515.RXD0: UART0_RXD; GPIO316.TXD0: UART0_TXD; GPIO1

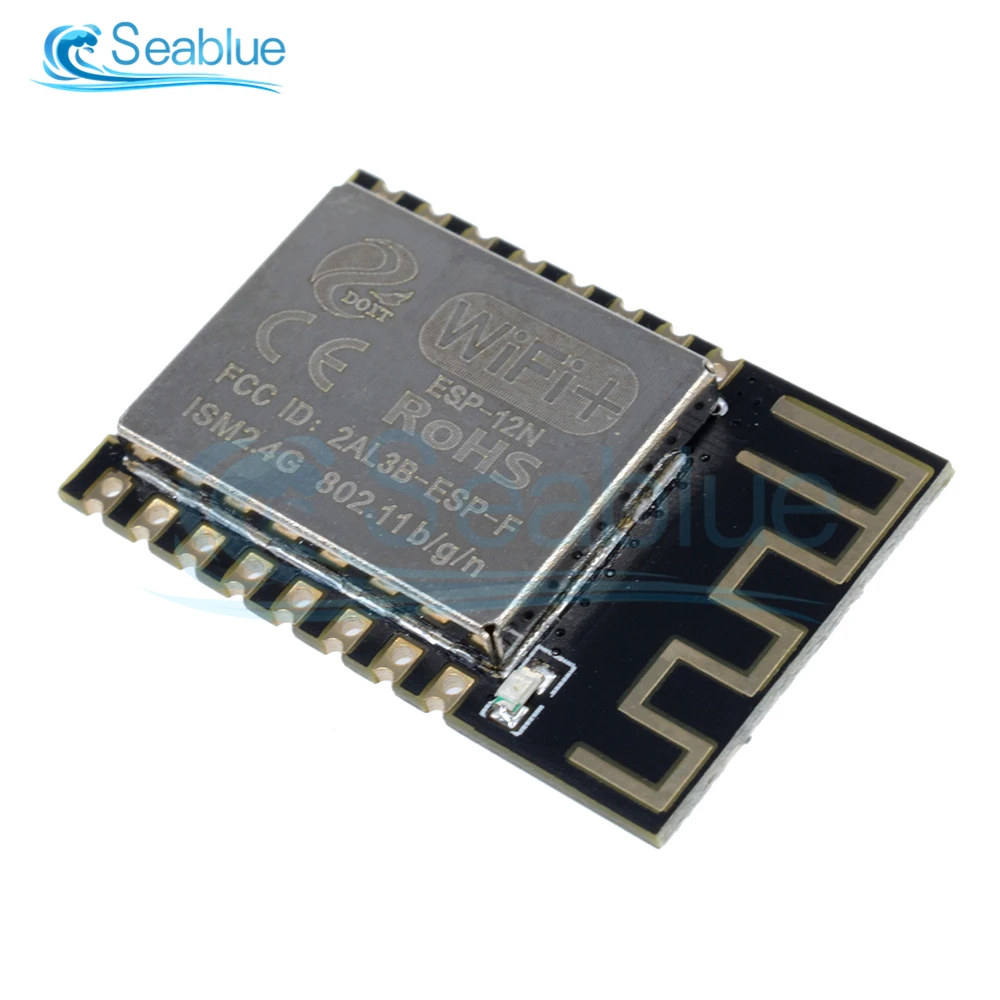

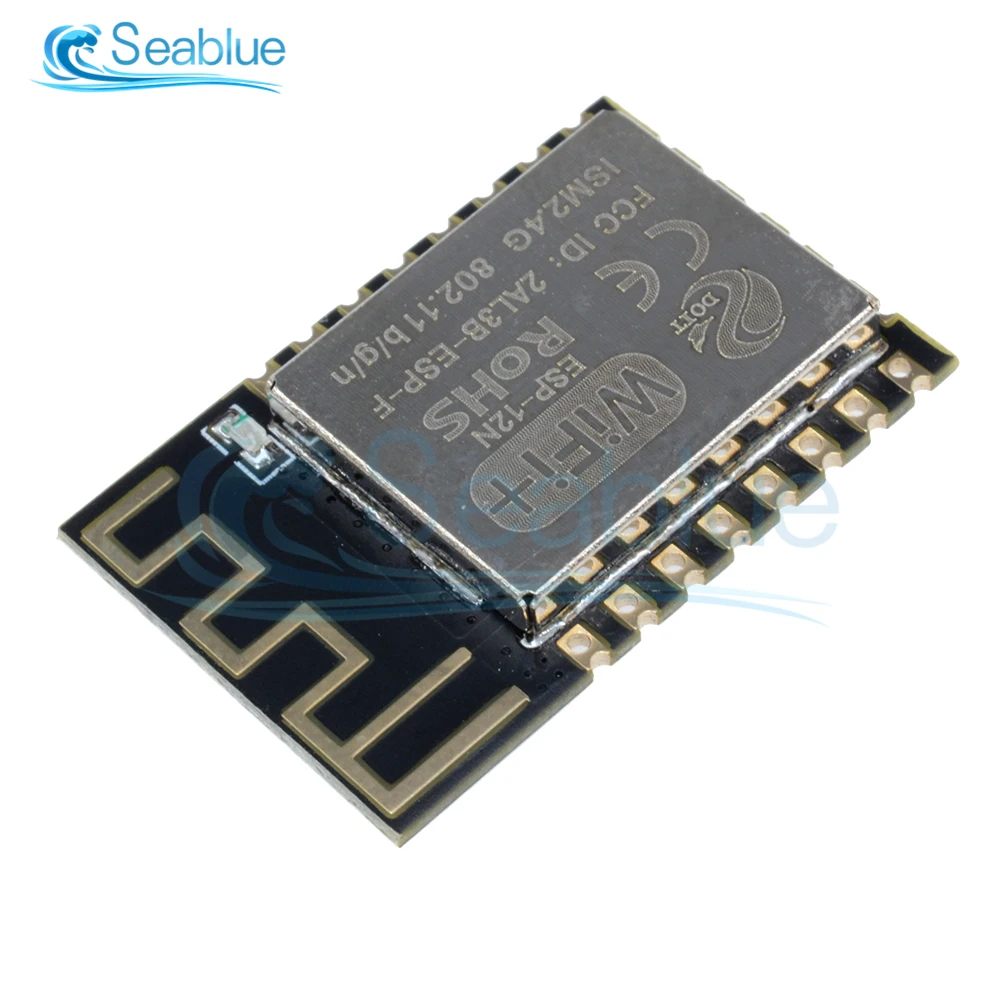

ESP-12N

Особенности

Характеристики n SOCL встроенный Tensilica L106 сверхнизкой потребеление энергии 32-битный микропроцессор, основная поддержка частоты 80 MГц и 160 МГц, поддержка RTOSL встроенный TCP/IP протокол стекL встроенный 1 канал 10 бит? Точность ADCL периферийный интерфейс HSPI, UART, I2C, I2S, ИК-пульт дистанционного управления, ШИМ, GPIOL Глубокий спящий ток составляет 10uA, а ток отключения-менее 5uAL пробуждение, подключение и передача данных пакетов в течение 2 мсL в режиме ожидания потребеление энергии в режиме ожидания составляет менее 1,0 МВт (DTIM3)Характеристики n Wi-FiL поддержка 802,11 b/g/n/e/iL поддержка станции, SoftAP, SoftAP + STA режимL поддержка Wi-Fi Direct (P2P)Поддержка l CCMP (CBC-MAC, счетчик), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), аппаратное ускорение CRCL P2P обнаружение, P2P GO режим/GC режим и P2P управление питаниемL WPA/PA2 PSK и WPSL 802,11 i функции безопасности: предварительная аутентификация и TSNL Поддержка 802.11n (2,4 ГГц)L 802,1 h/RFC1042 Инкапсуляция рамыL бесшовная поддержка роумингаL поддержка удаленного обновления и облачного обновления OTAL поддержка функции SmartConfig для устройств Android и iOSПериферийные устройства модуляL 2xUARTL 1xADCL 1xEnL 1x wake-up pinL 1xHSPIL 1xI2CL 1xI2SL 11xGPIOsL 4M байт SPI FlashДиапазон рабочих температур: -40 ℃-85 ℃Размер модуля n: 16 мм × 24 ммСценарий применения● Бытовая техника ● Автоматизация дома● Умный дом ● сетчатая сеть● Детский Монитор ● ip-камера● Сенсорная сеть ● переносная Электроника● Идентификационная метка безопасности ● Информация о беспроводном местоположении● Беспроводная система позиционирования Маяк ● промышленное Беспроводное управление

ESP-12S

ESP8266-это высокоинтегрированный чип, разработанный для удовлетворения потребностей нового подключенного мира.Он обеспечивает полное, независимое сетевое решение Wi-Fi, позволяя ему размещать приложения или разгружать все сетевые функции Wi-Fi из другого процессора приложений.

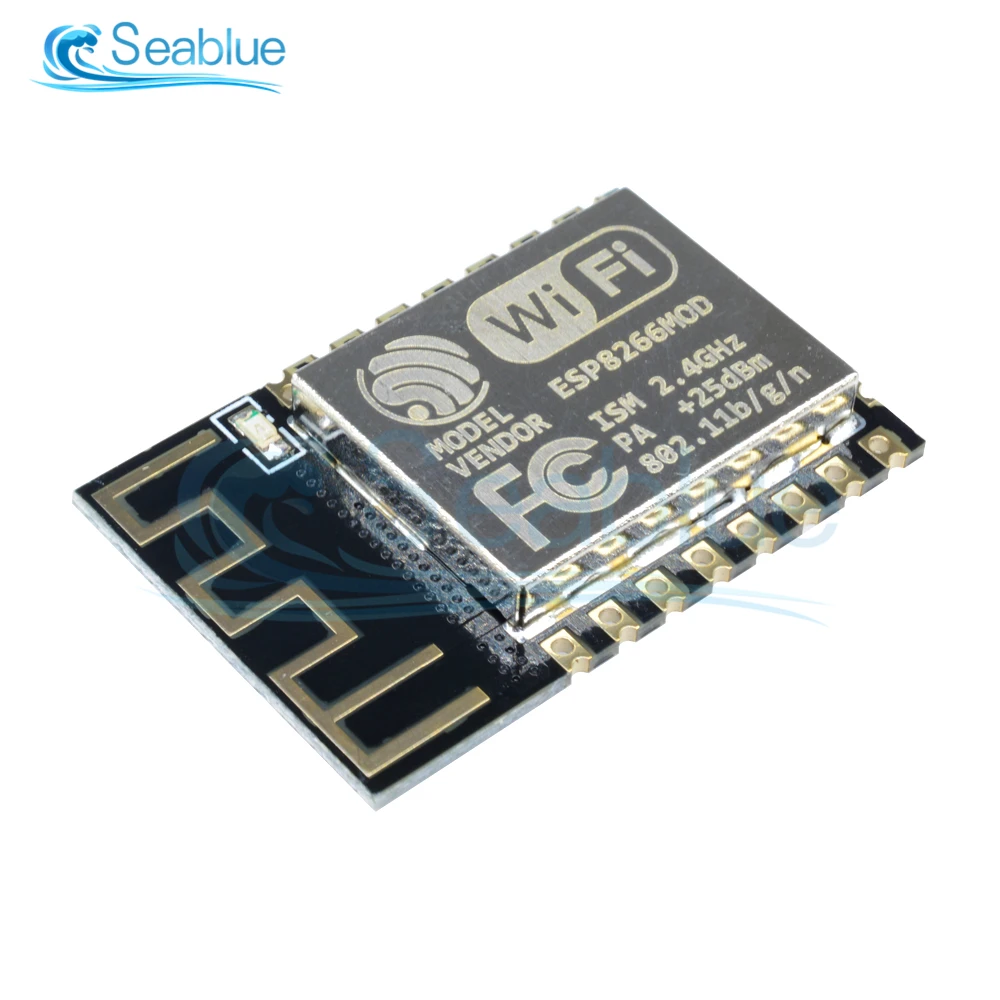

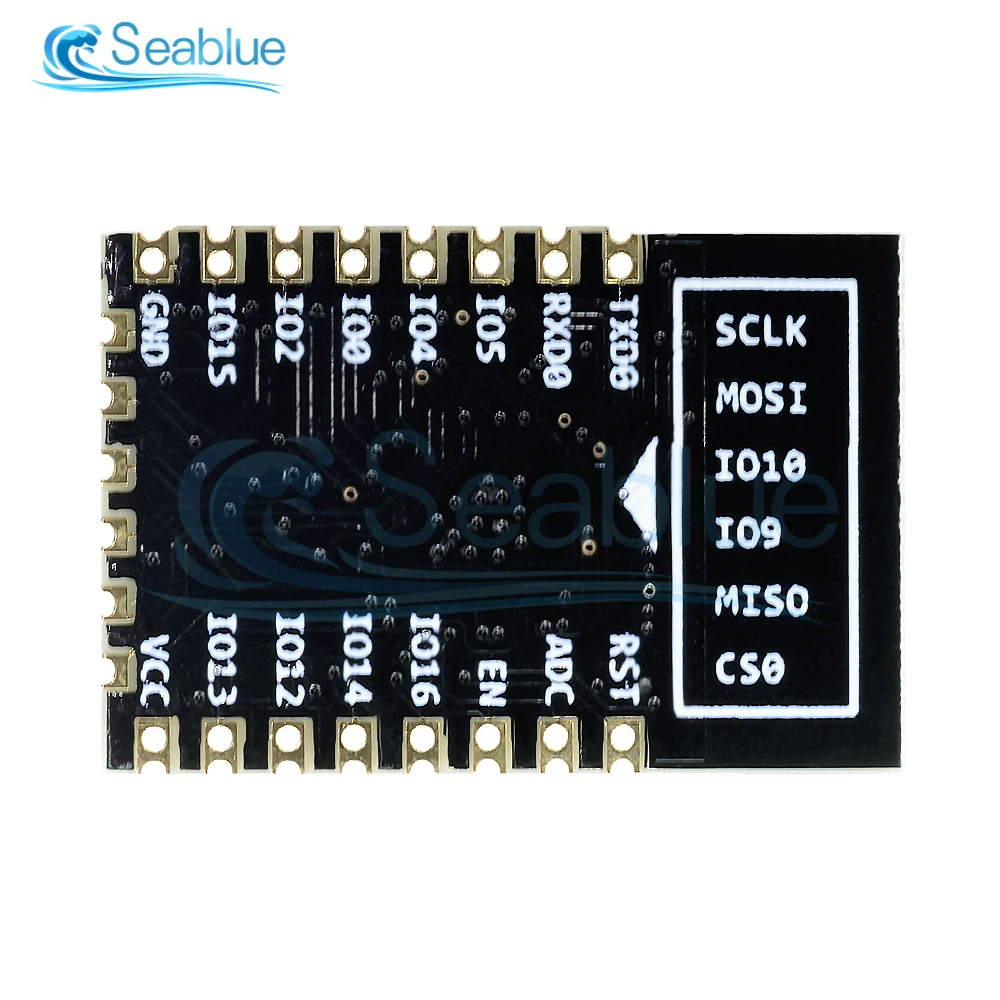

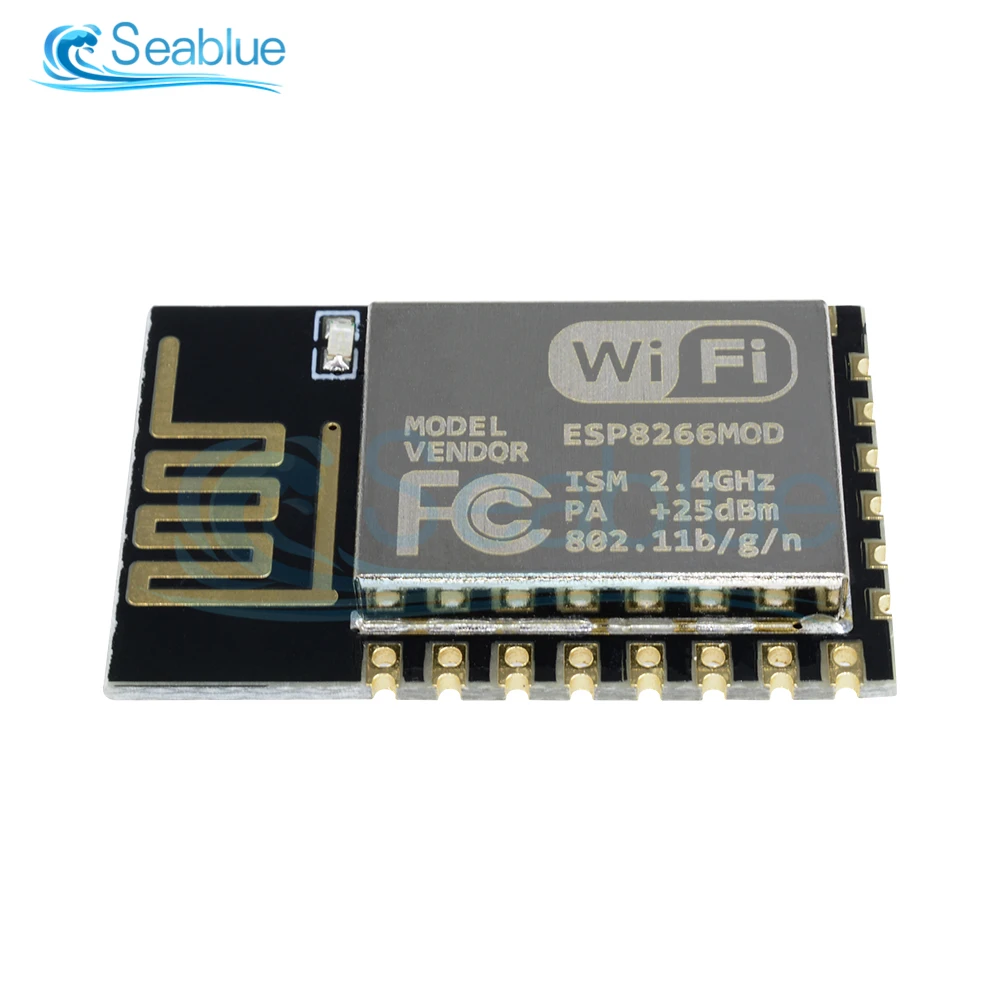

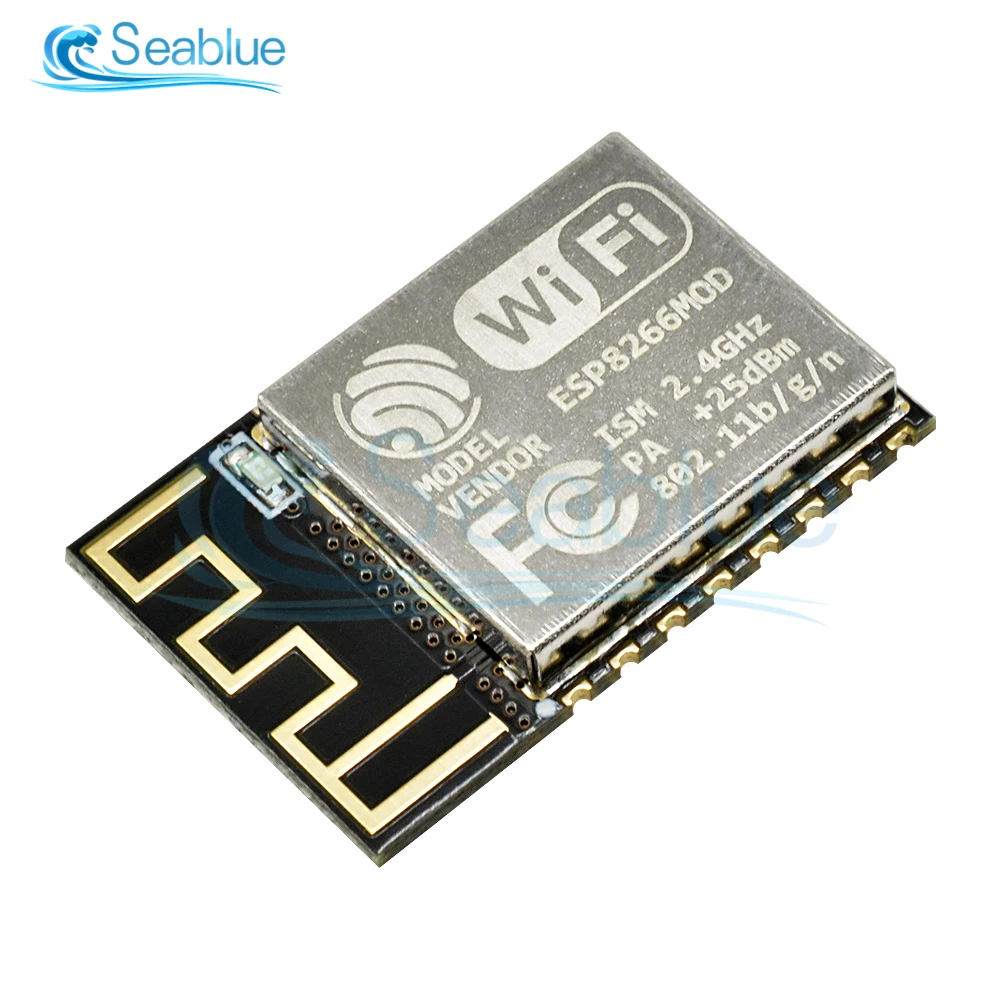

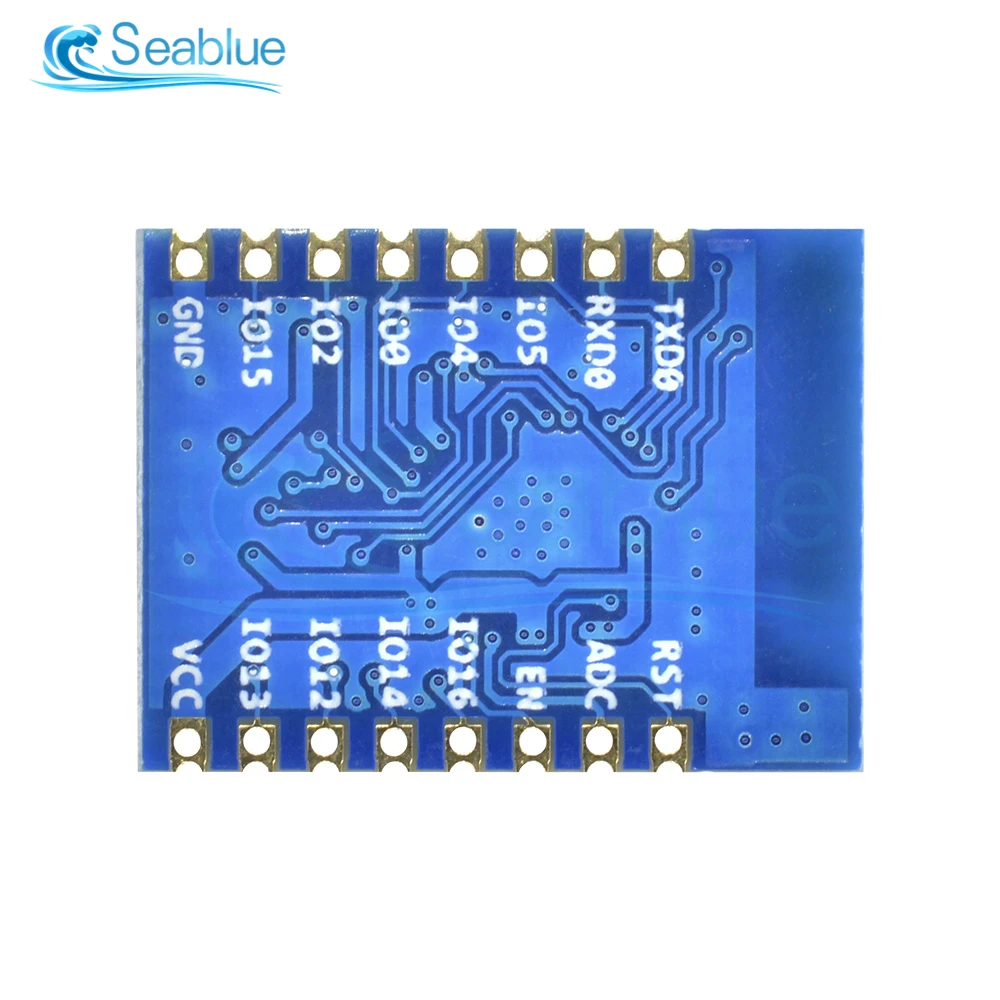

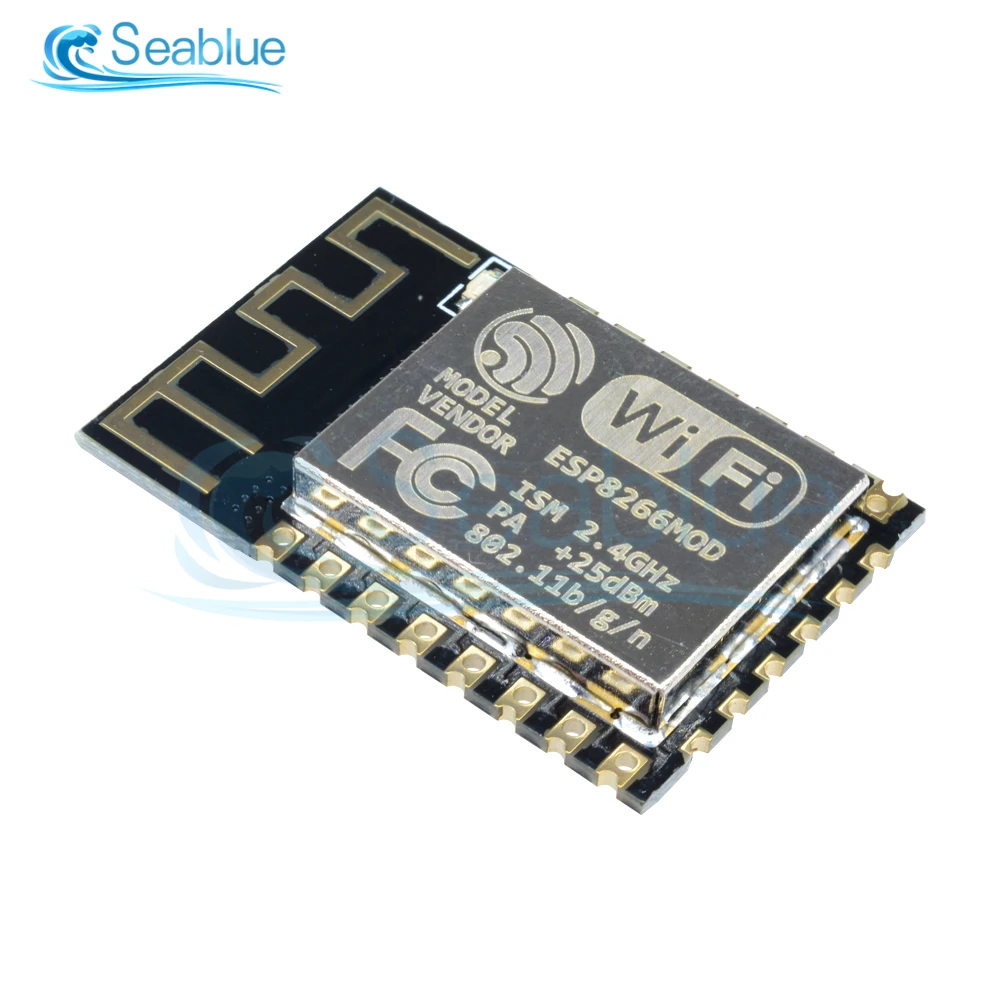

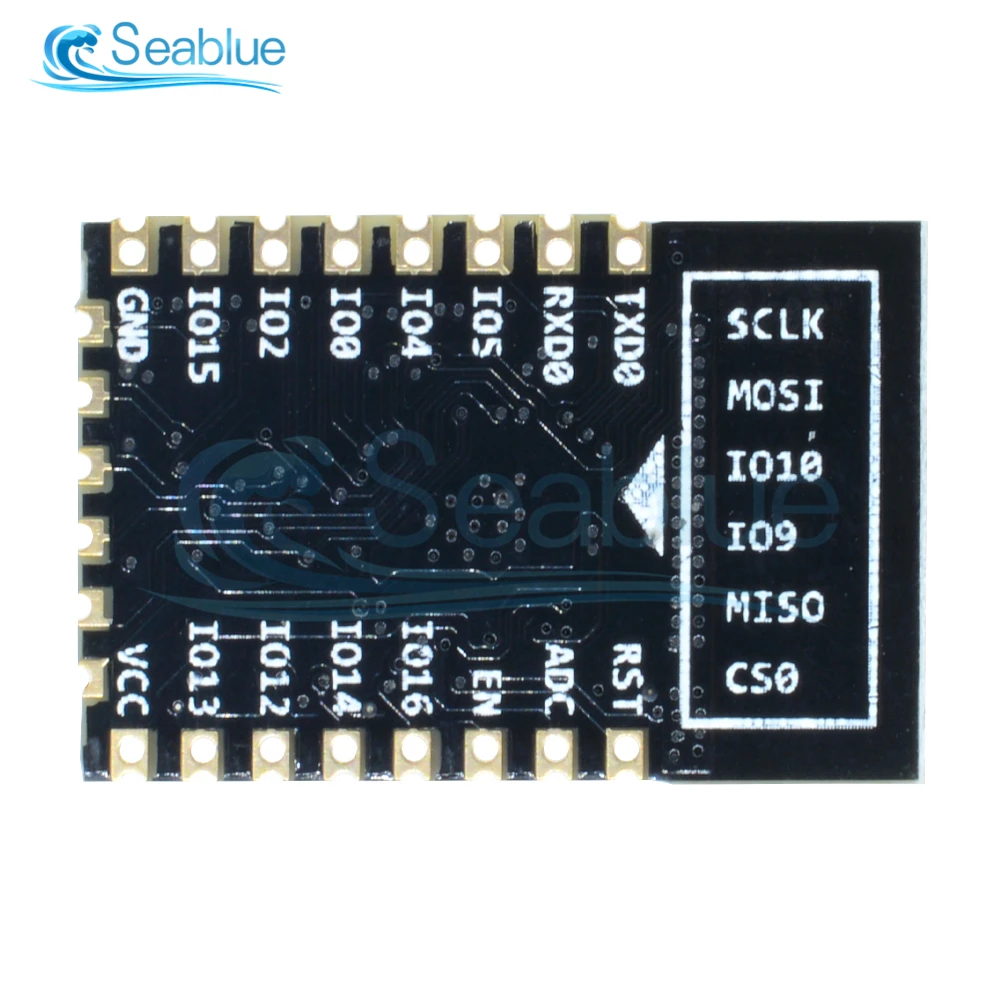

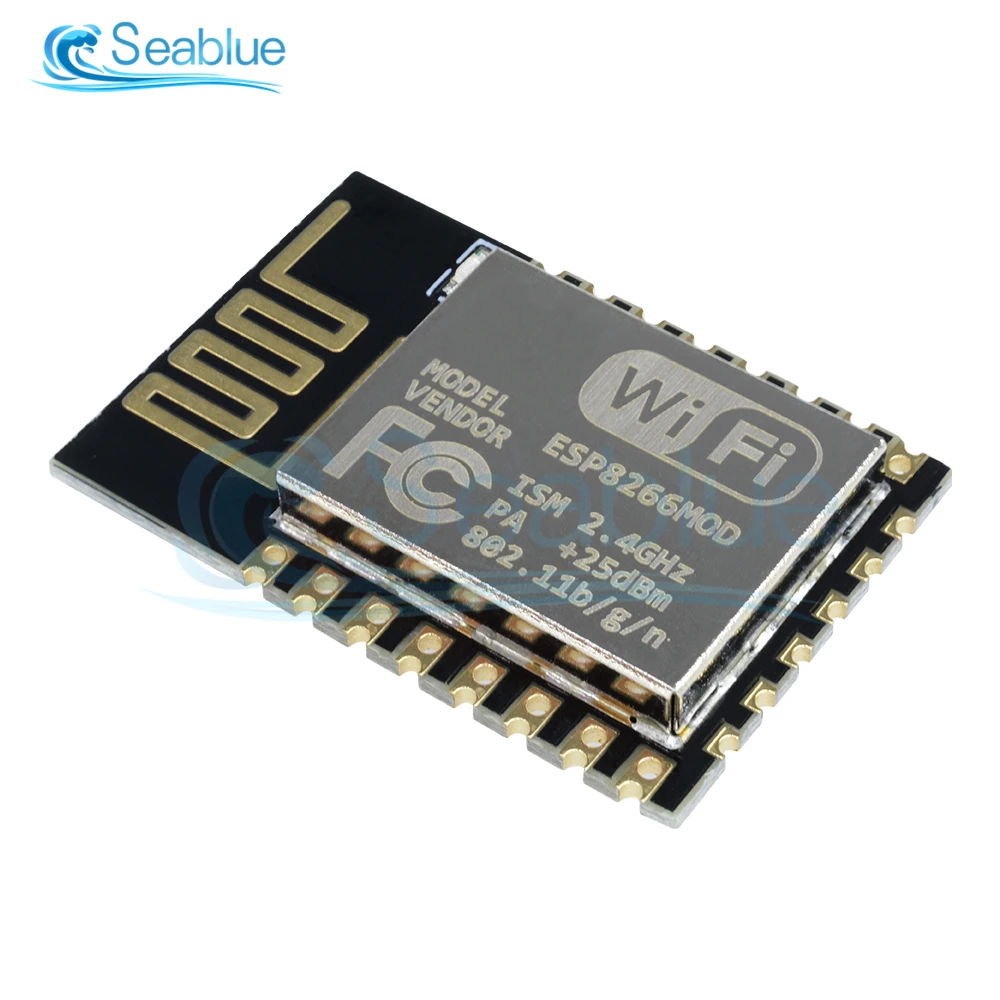

ESP-12F

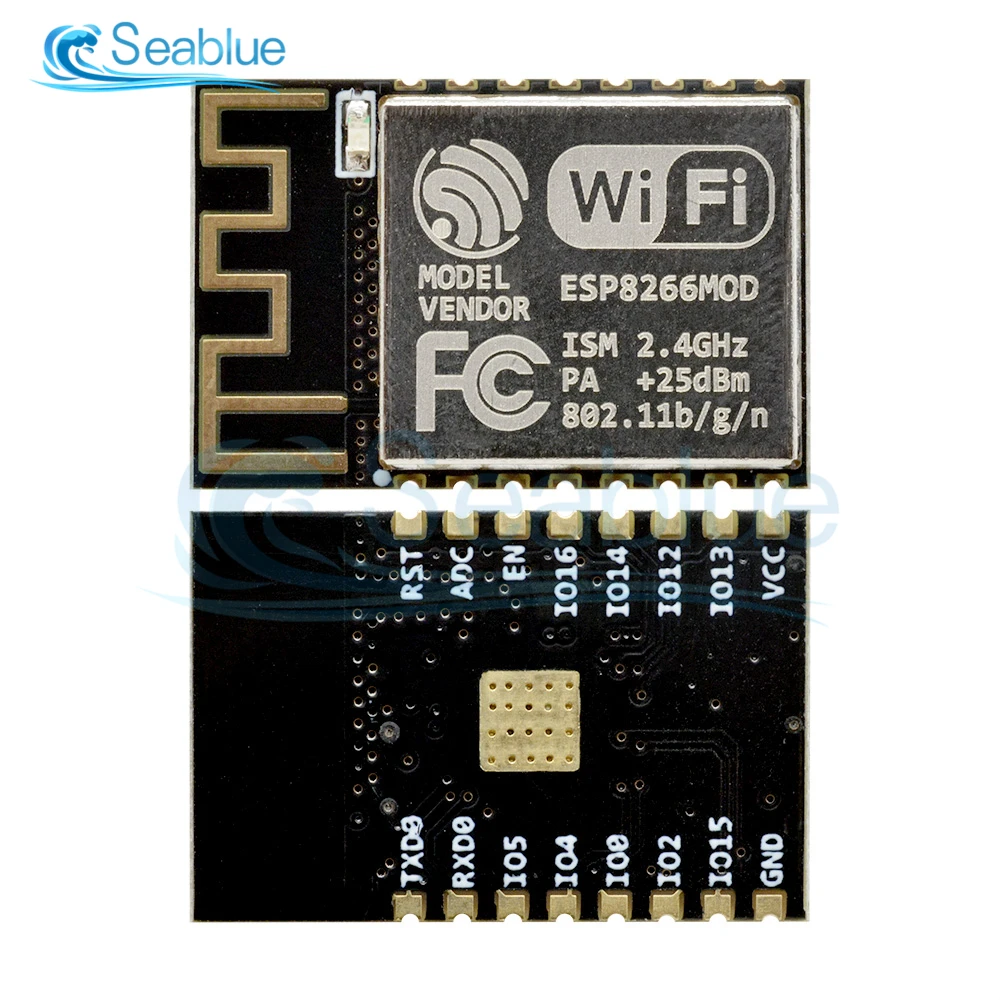

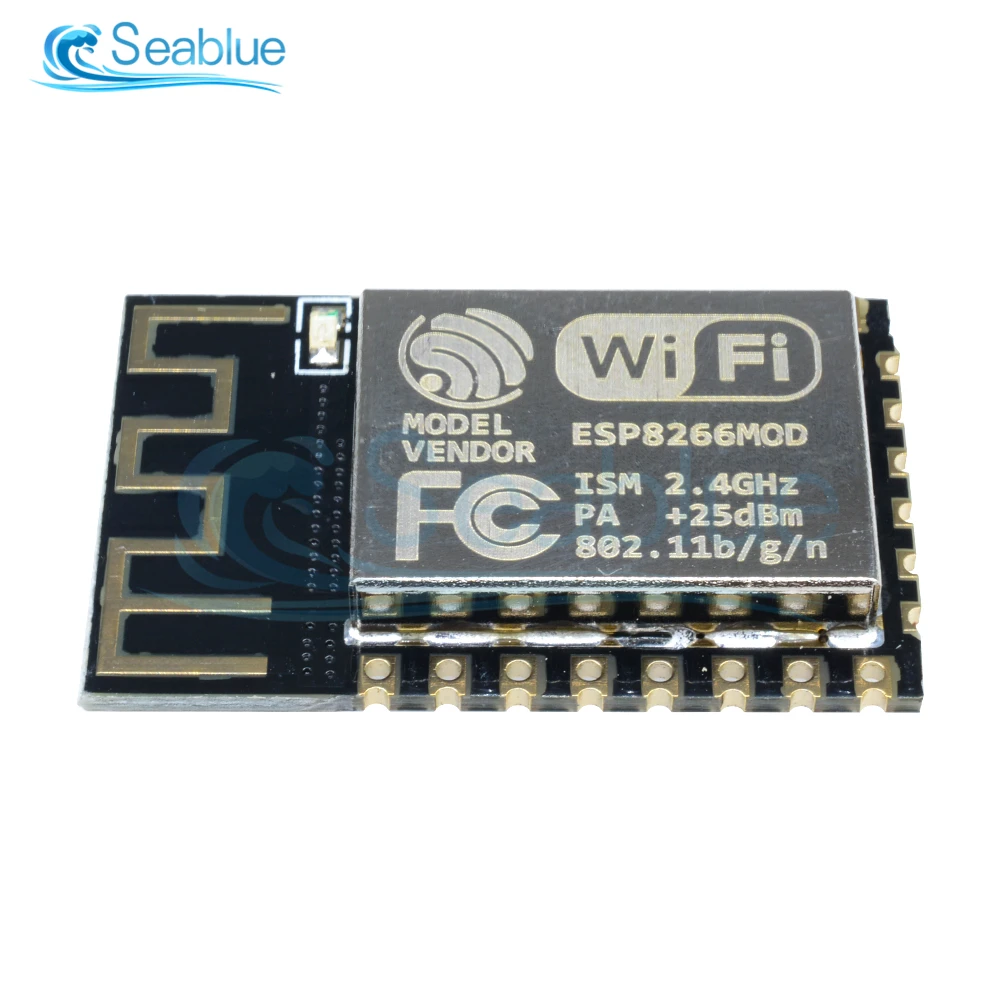

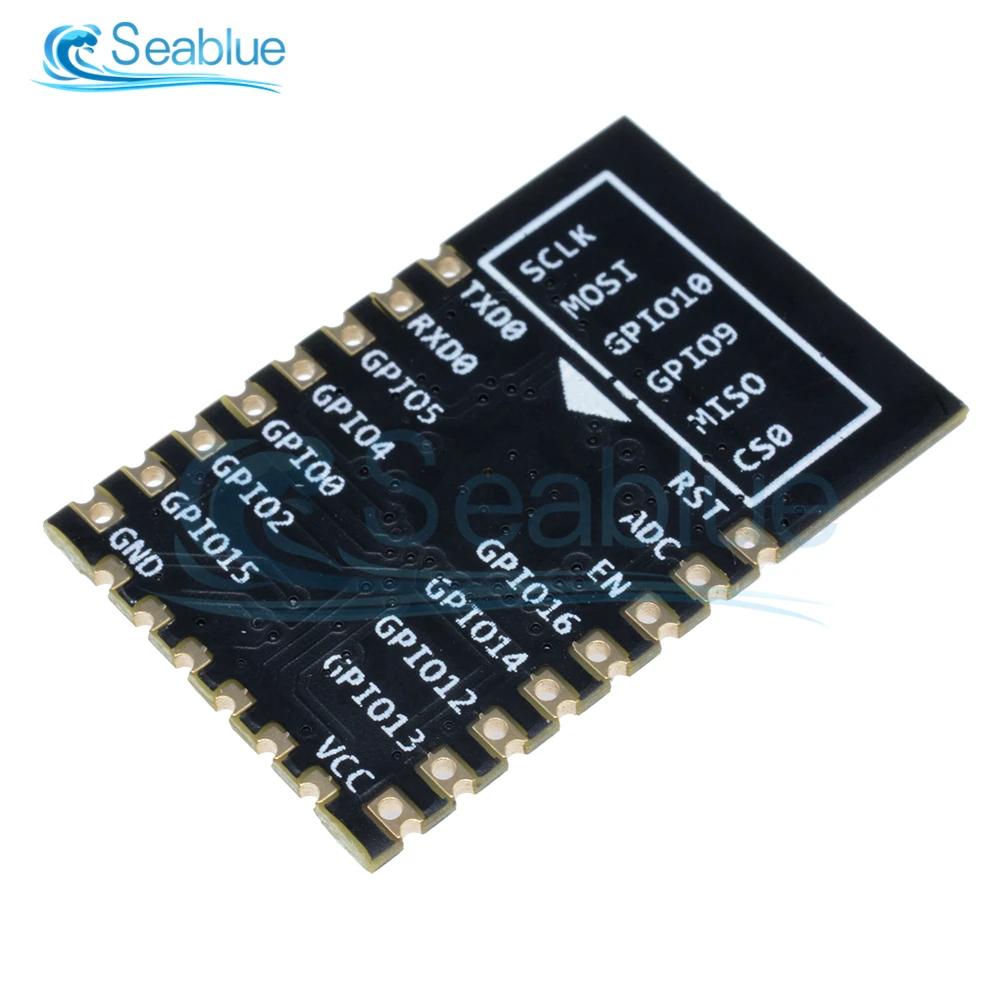

ESP-12E
