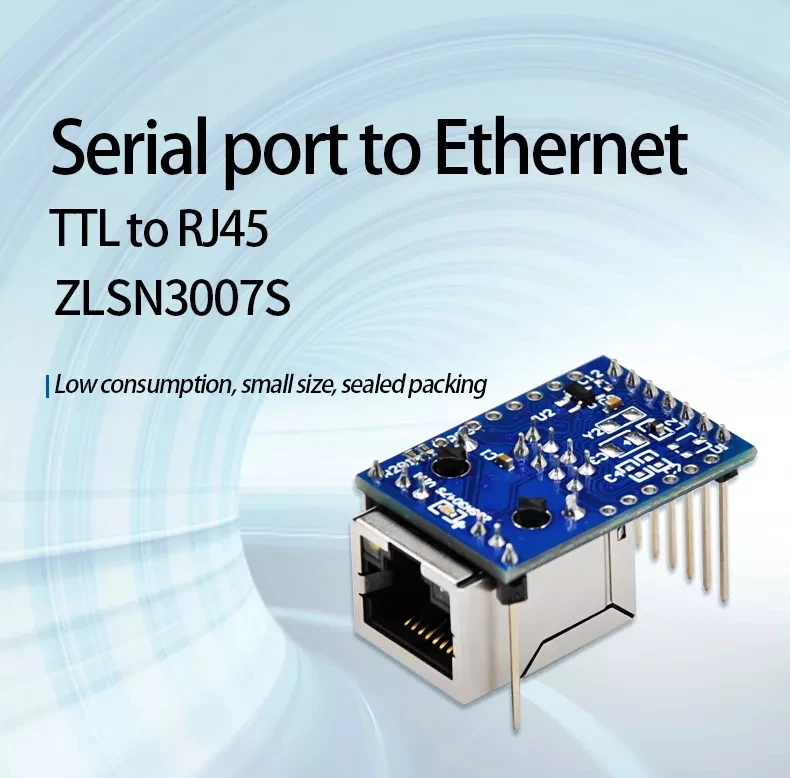

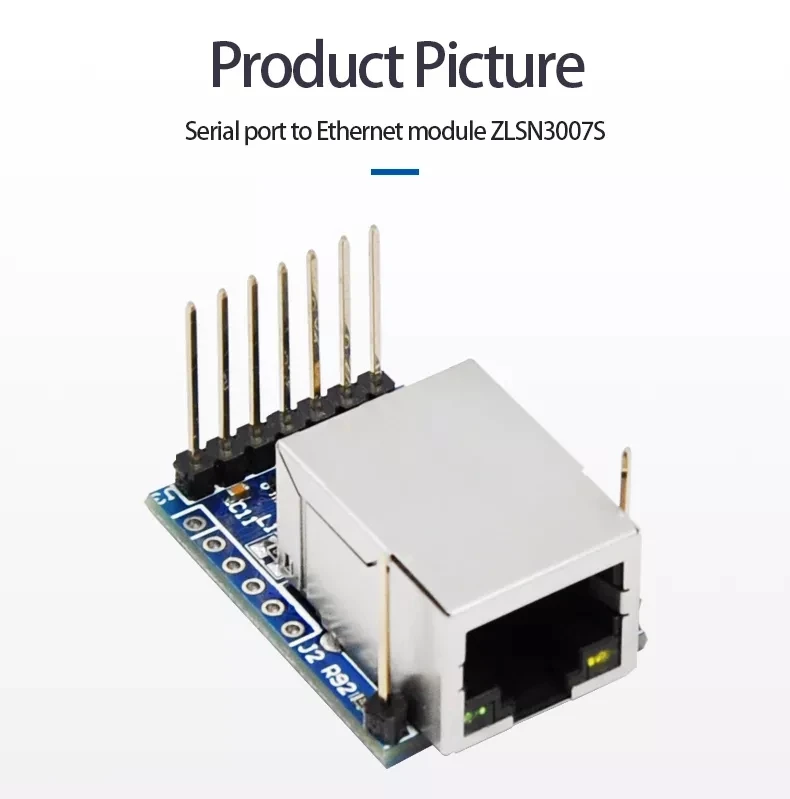

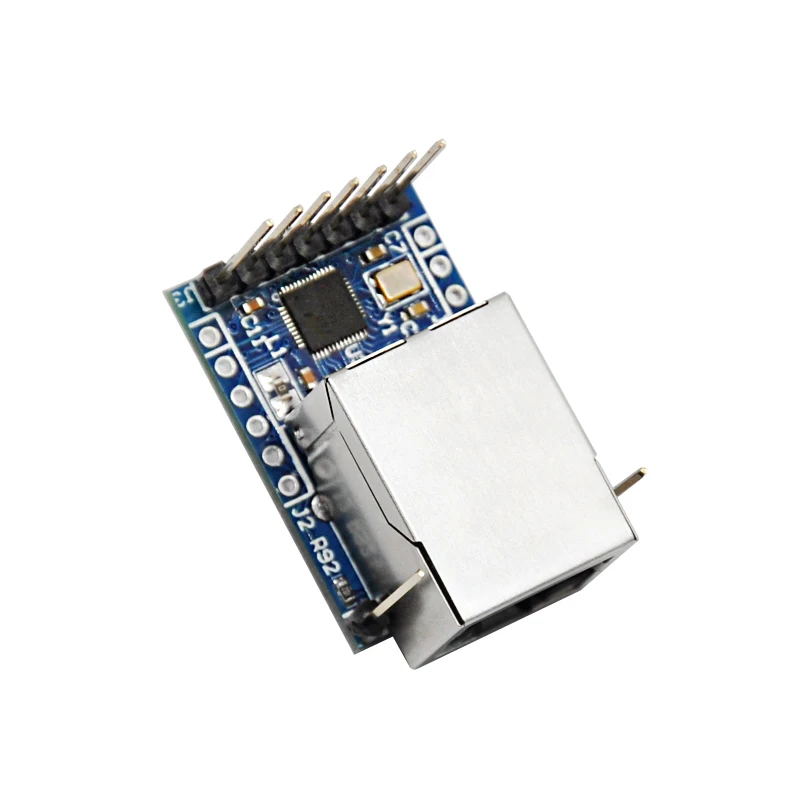

TTL в Ethernet RJ45 конвертер
Особенности
1,1 связь стабильна и надежна, поддерживает полнодуплексную, высокоскоростную и долгосрочную передачу данных без потери пакета. Поддержка
Позволяет пользователям отправлять большое количество данных одновременно через последовательный порт и сетевой порт без перерыва, без остановки при отправке,
Без потери данных.

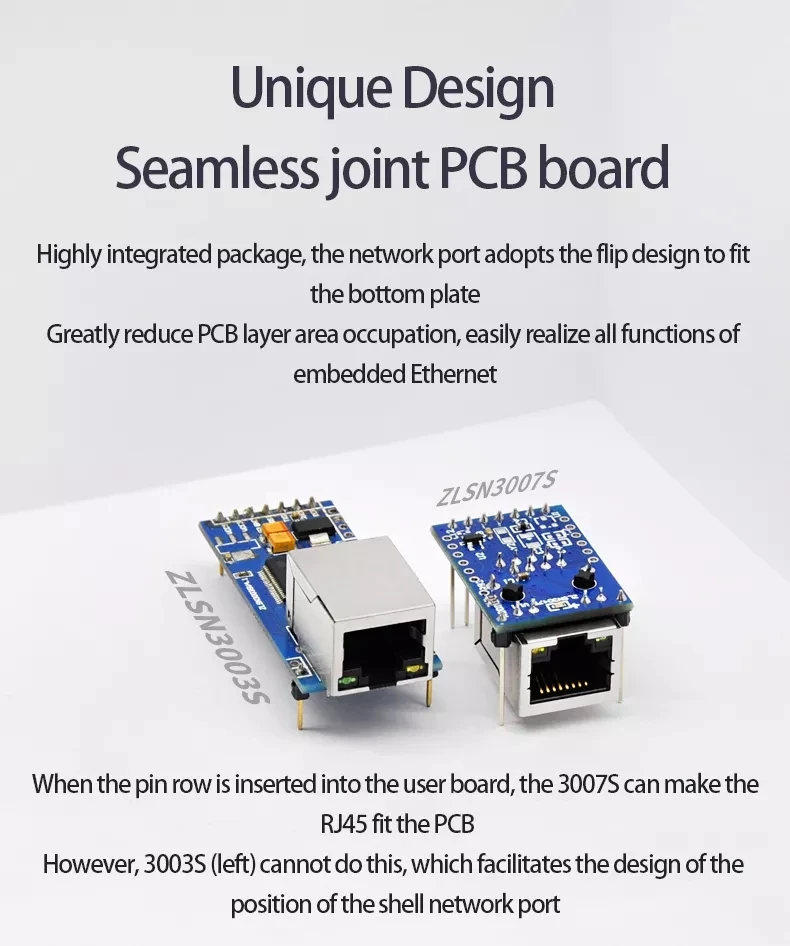

1,2 RJ45 сетевой порт и PCB Бесшовная конструкция соединения.
1,3 ультра-Низкое энергопотребление: рабочий ток 45ма.
1,4 поддержка последовательного порта: Поддержка 2 стоп-бит, поддержка менее 8 бит данных, поддержка 921600bsp
Скорость передачи данных.
2 функции программного обеспечения

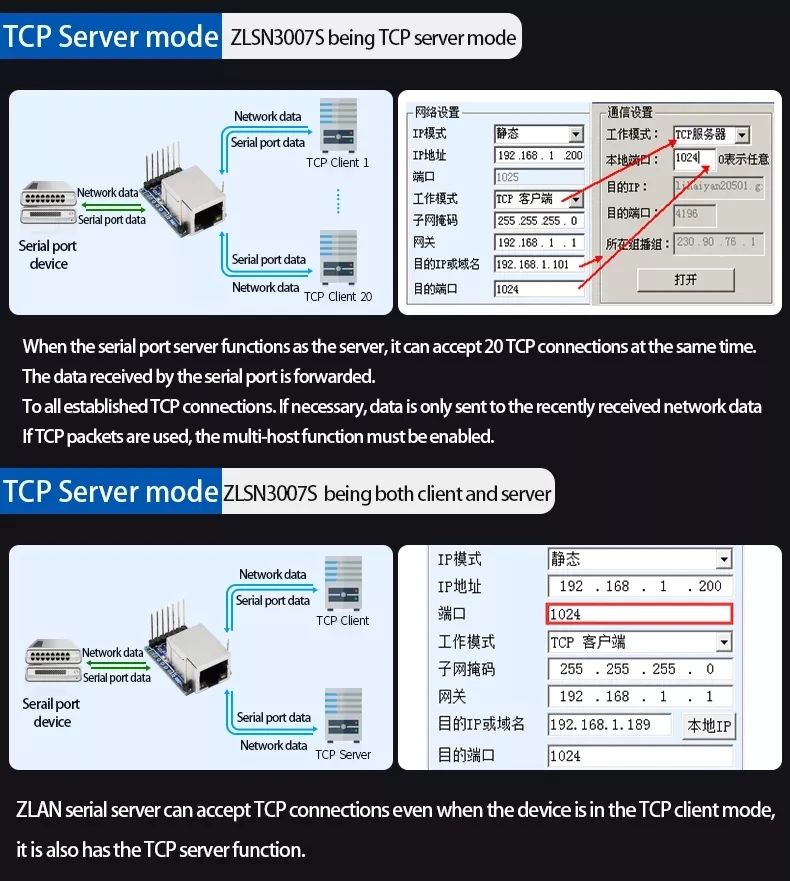

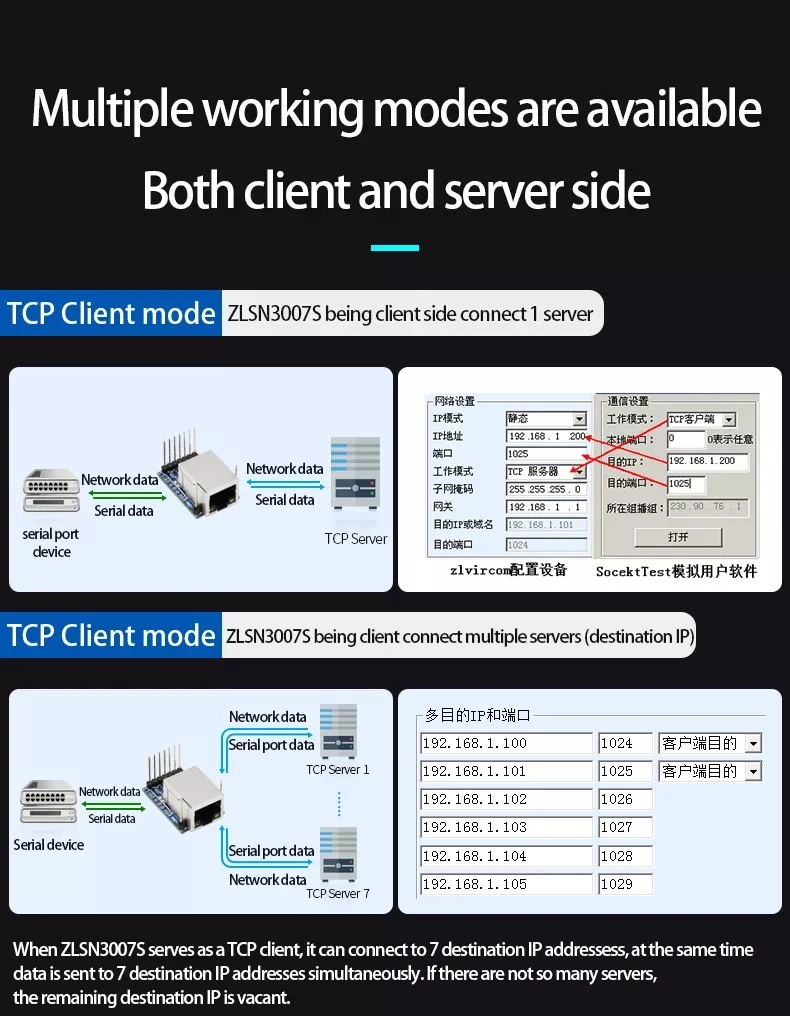

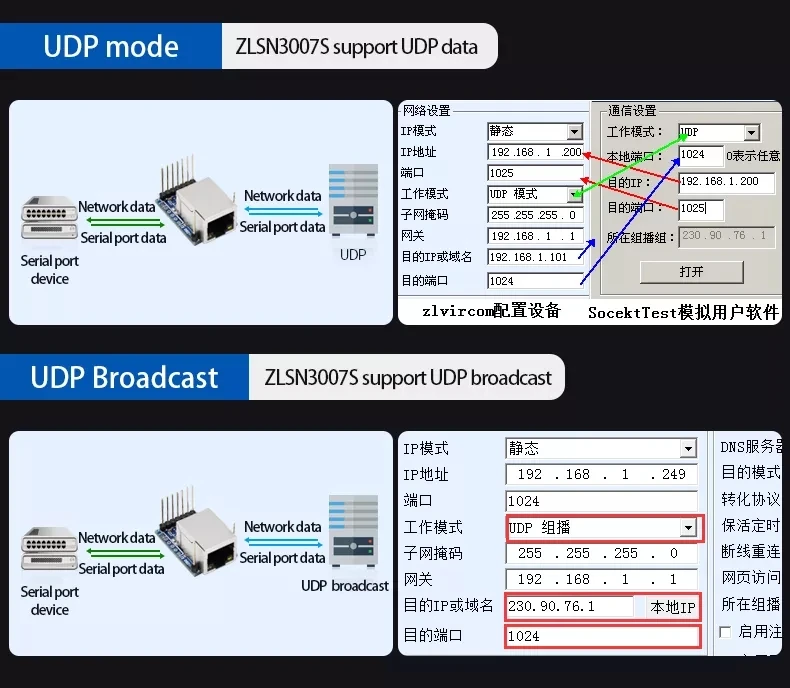

2,1 режим работы: Поддержка TCP сервера, TCP клиента, UDP режим, UDP Многоадресная рассылка,
Tcpсервер/клиент сосуществуют. Как клиент, подключите к 6 адресатам IPs, как Поддержка сервера
Поддержка 10 клиентских подключений.
2,2 скорость передачи данных поддерживает 1200 ~ 921600bps, и специальная скорость передачи данных может быть настроена. Поддержка бит данных 5 ~
9 цифр, контрольная цифра не может быть, нечетная, четная, отметка, место пять способов, поддержка
CTS/RTS, DSR/DTR, XON/XOFF контроль потока, 1-2 стоп-бит.
2.2.1 поддерживает быстрое переключение 9 бит, подходит для использования в многомашинной связи с 9 бит в качестве адреса
Использовать.

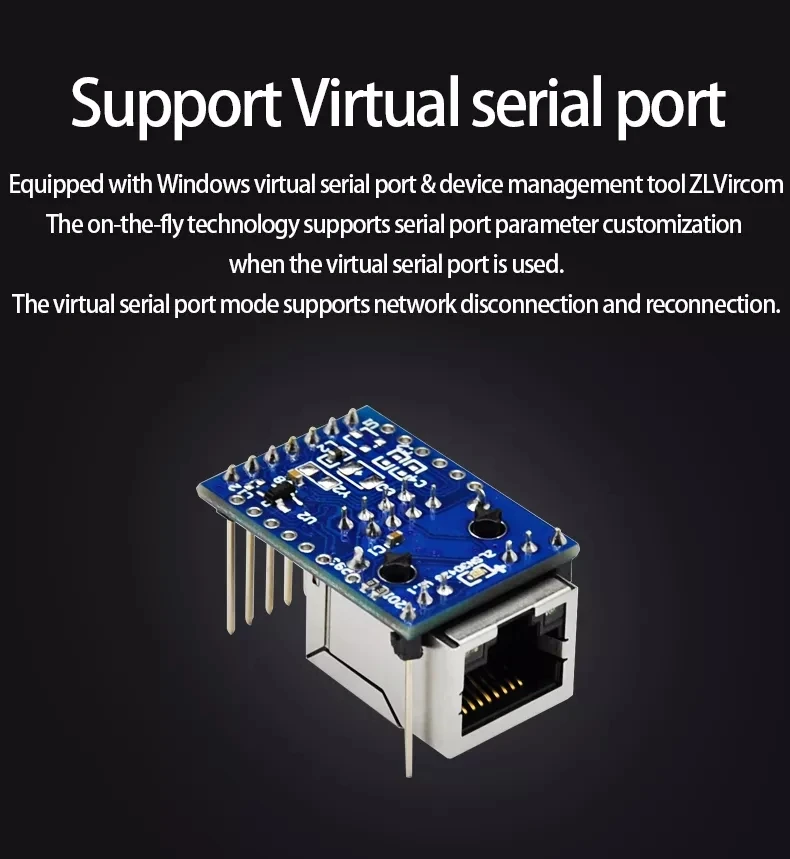

2.3 Поддержка виртуального последовательного порта, оснащенного Windows виртуальным последовательным портом и инструментом управления устройствами ZLVircom.
2.3.1 при использовании виртуального последовательного порта он поддерживает адаптацию параметров последовательного порта технологии On-the-fly.
2.3.2 виртуальный последовательный порт Драйвер поддерживает WIN10 и 64-битными операционными системами.
2.3.3 драйвер виртуального последовательного порта является стабильным и надежным и может непрерывно отправлять в полный дуплекс без потери 1 байта.
2.3.4 в режиме виртуального последовательного порта поддерживается функция переподключения к сети.
2,4 существуют гибкие способы изменения параметров модуля.
2.4.1 оснащен инструментом Windows ZLVircom, одним щелчком поиск устройств локальной сети, можно добавить руководство
Добавьте оборудование в интернет.
2.4.2 все параметры могут быть установлены через последовательный порт ZLSN3007S, командный формат похож на AT
И может непосредственно управлять и считывать состояние его работы.
2.5 Поддержка DHCP, DNS, функция перезапуска данных отсутствует.
2.6 Поддержка защиты паролем для модификации параметров модуля для предотвращения несанкционированного изменения.
3 дополнительные функции программного обеспечения

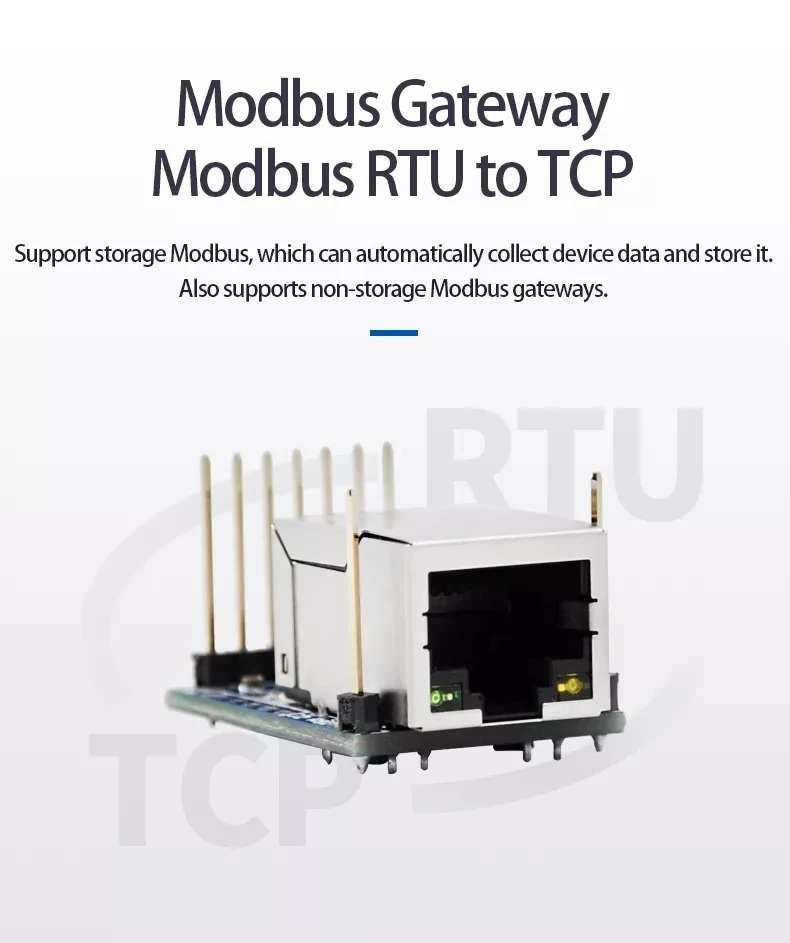

3.1 поддержка функции шлюза Modbus TCP к RTU.
3,2
3.3 Поддержка Modbus RTU/DLT645 до jsone.
3.4 Поддержка подключения MQTT, поддержка передачи данных в общественных облаках и других функций.
3.5 поддерживает многохост-режим связи RS485.

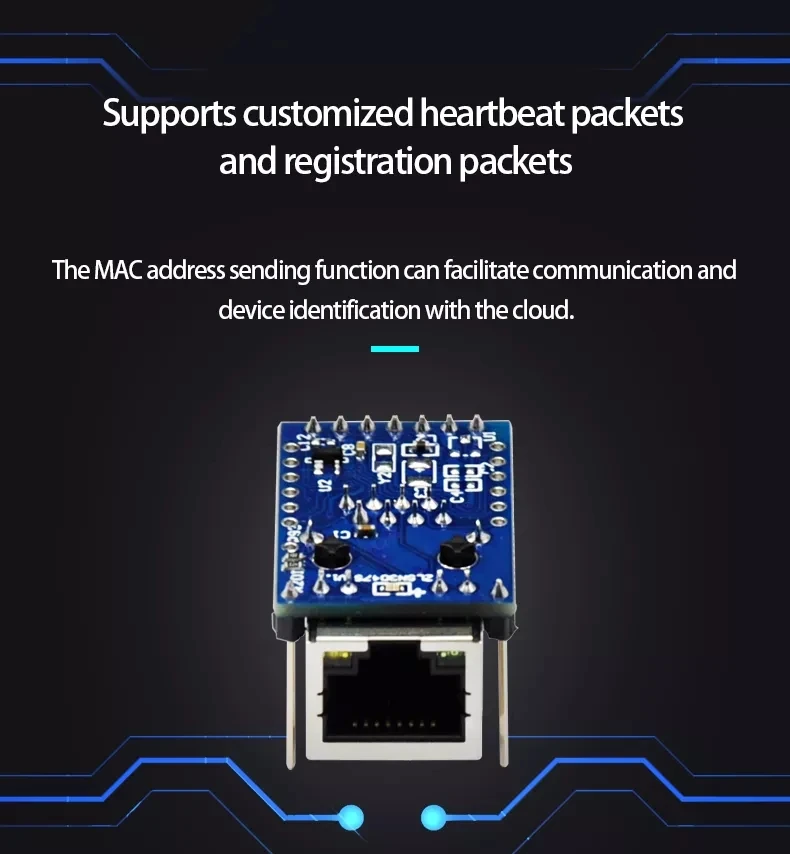

3.6 поддержка пользовательской регистрации посылка, heartbeat посылка. Отправка функции mac-адреса при подключении.
4 функции оборудования

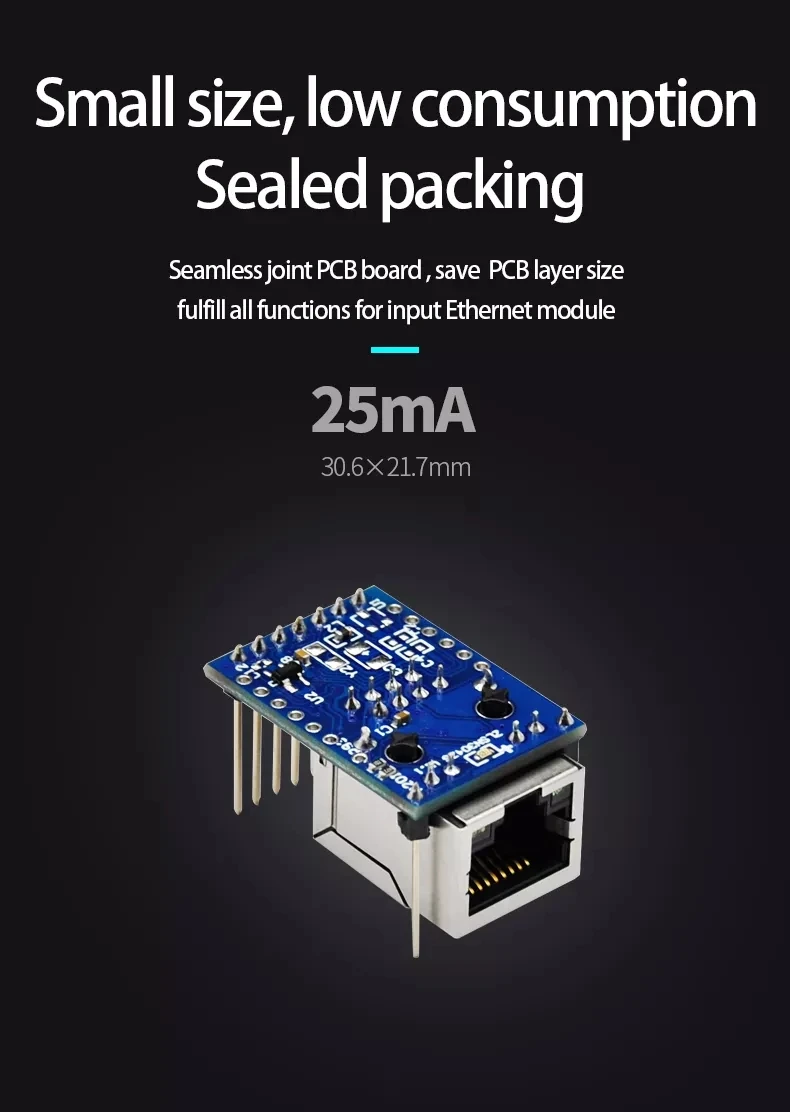

4,1 ультра-Малый размер: 30,6 × 21,7 мм.
4,2 низкое энергопотребление, максимальный ток менее 25 мА.
4,3 широкий диапазон температур: поддержка работы в режиме реального времени до-40 ~ 85 ℃.
5 Поддержка программного обеспечения ing и технической поддержки
5,1 полное поддерживающее программное обеспечение. Оснащен инструментом управления устройствами Windows ZLVircom, ссылка для поиска одним нажатием
Сетчатый модуль, измените параметры. Оснащен инструментом отладки UDP/TCP SocketDlgTest. Оснащен серийным портом
Инструмент отладки zlcomdelight.
Рисунок

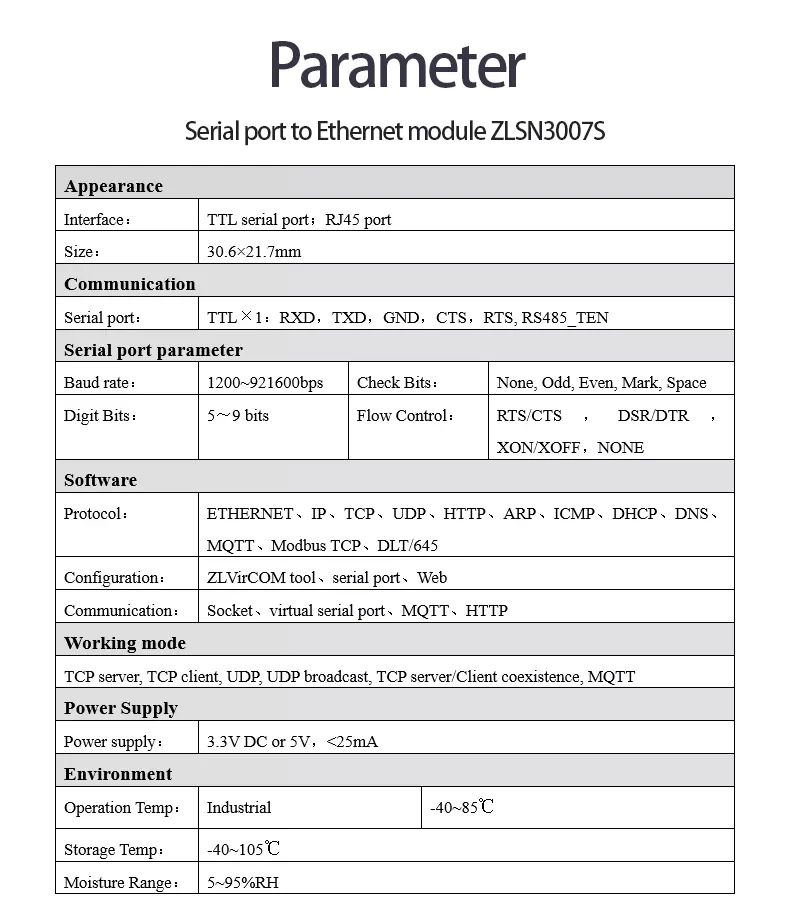

Интерфейс:
Серия: TTL; Сетевой разъем RJ45;
Размер:
Д x Ш x В = 30,6x21,7 мм
Интерфейс связи
Ethernet:
RJ45
Серийный

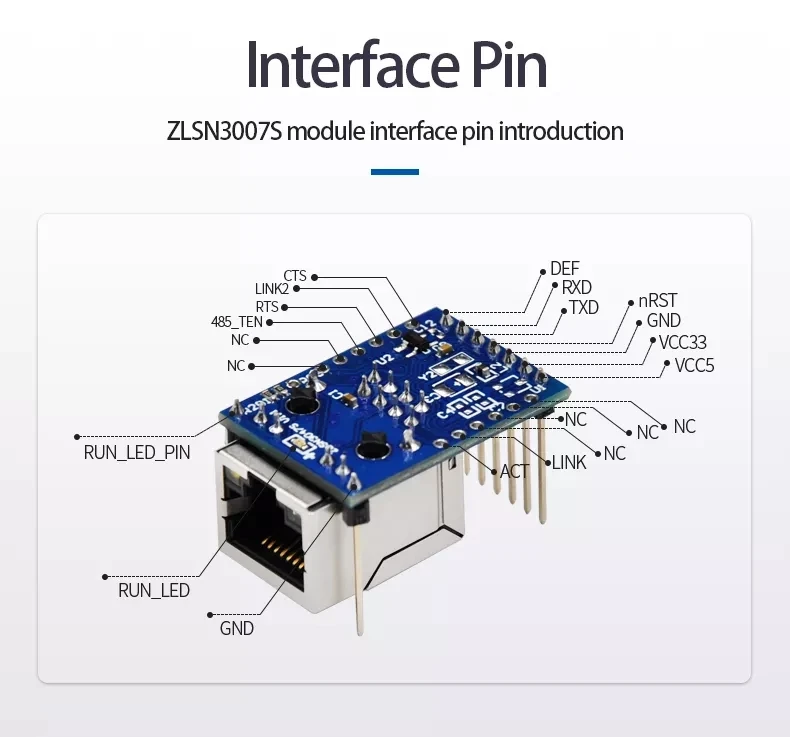

TTL x 1:RXD,TXD,GND,CTS,RTS,RS485_TEN
Серийные параметры
Скорость передачи данных:
1200 ~ 921600bps
Паритет:
Нет, нечетный, ровный, знак, пространство
Размер данных:
5 ~ 9
Управление потоком:
CTS/RTS,DTR/DSR,XON/XOFF,NONE
Программное обеспечение
Протокол:
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT,Modbus TCP
Метод настройки:
Розетка, ZLVirCom, веб-браузер
Метод чистой связи:
Socket, Virtual serial , MQTT,HTTP
Режим работы
TCP сервер, TCP клиент, UDP, MQTT
Мощность
Мощность:
3,3 V или 5VПостоянный ток.
Защита окружающей среды
Температура бега:
-40 ~ 85 ℃
Температура хранения:
-40 ~ 105 ℃
Влажность:
5 ~ 95% относительной влажности
