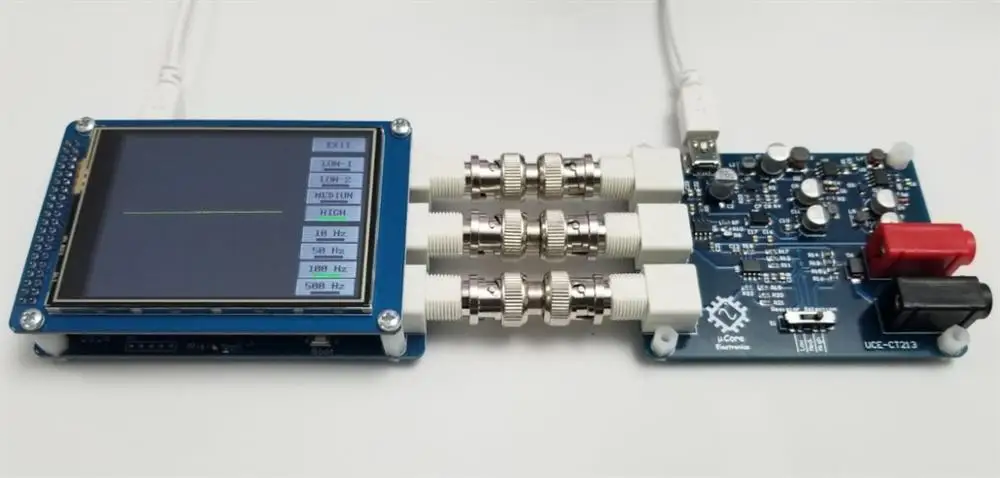

Этот комбинированный набор выполняет параметрическую характеристику транзисторов, тиристоров, диодов, SCRs, MOSFETs, оптоэлектронных компонентов и других полупроводниковых устройств. Купив этот комплект, вы можете иметь 2 канала Осциллограф, генератор сигналов и прибор для испытания компонентов.

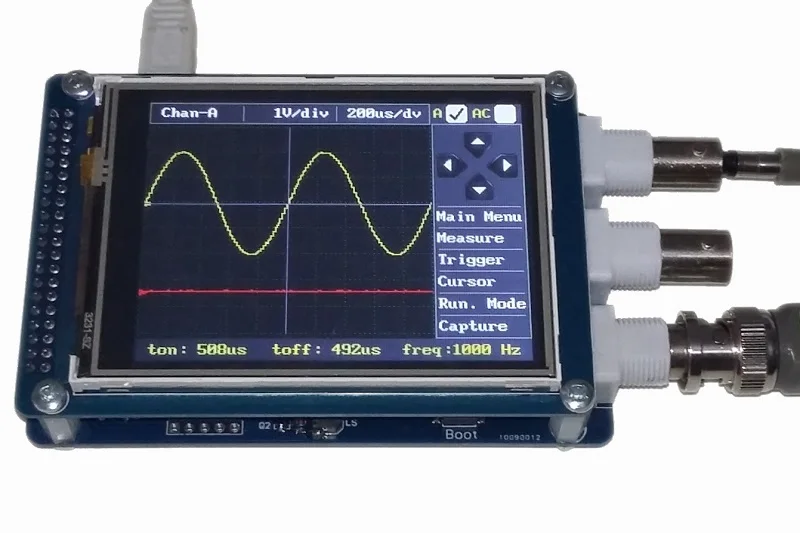

Техническая информация о UCE-DSO212
Дисплей: 3,2 дюйма 320 × 240 пикселей Цветной ЖК-дисплей
Персонализация: Настройка цветов дисплея
Двухканальный вход, одноканальный сигнал на выходе
Режим XY
Аналоговая полоса пропускания: 1 МГц
Максимальная частота дискретизации: 10Msps 12-bit
Глубина выборки: 7,2 ksps
Входное сопротивление: 1MΩ
Вертикальная чувствительность: 50 мВ/див ~ 50 В/Див
Горизонтальная Чувствительность: 1.25us/div ~ 500ms/div
Максимальное входное напряжение: ± 32 в (датчик X1), ± 320 в (зонд X10)
Муфта: AC/DC
Напряжение питания: 5 В (mini USB)
Режимы Trig: Run, single, Hold
Функции триггера: подъем/падение края, запуск курсора
Автоматическое Измерение: частота, тонное время, время тоффа, время периода, пиковое-пиковое напряжение, среднее напряжение, напряжение RMS
Тестовый сигнал: 1 кГц % 50 рабочий цикл квадратной волны, 2.0Vpp
Курсор: дифференциальное измерение времени и напряжения
FFT анализ: 512 точек FFT анализ
Генератор сигналов: синус, квадрат, треугольник, пилообразный, произвольный, тангентный, логаритический, кодовый пульс, Синусоидальная волна, синусоидная модулированная квадратная волна. (-5,0 ~ 5,0 V, 1 Гц ~ 100 кГц)
Хранение: Внутренний USB диск 128 МБ для хранения изображения сигнала и обновления прошивки (загрузка)
Язык меню: английский

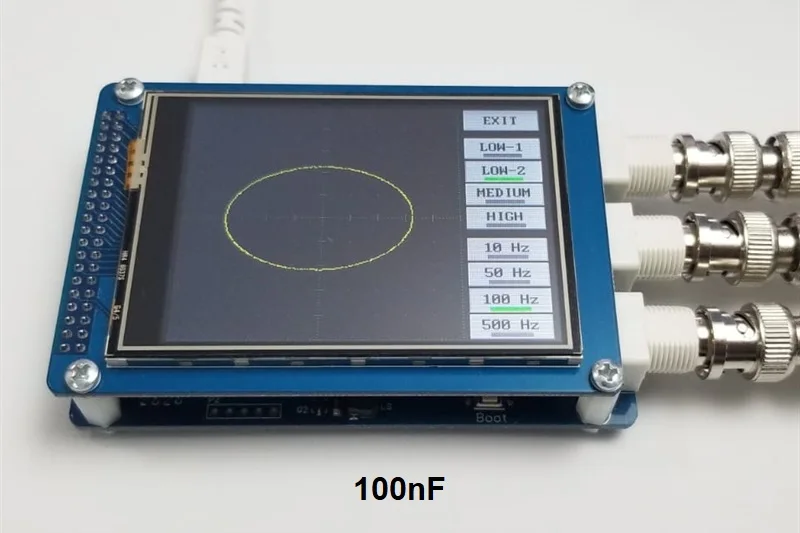

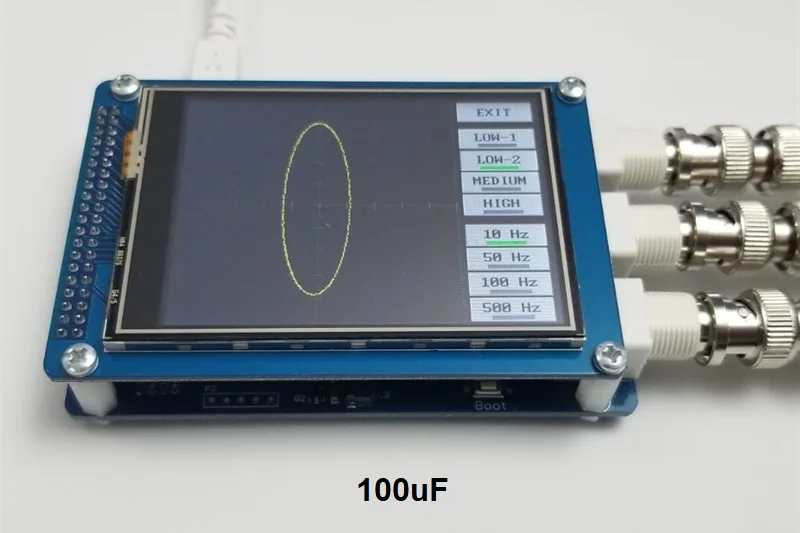

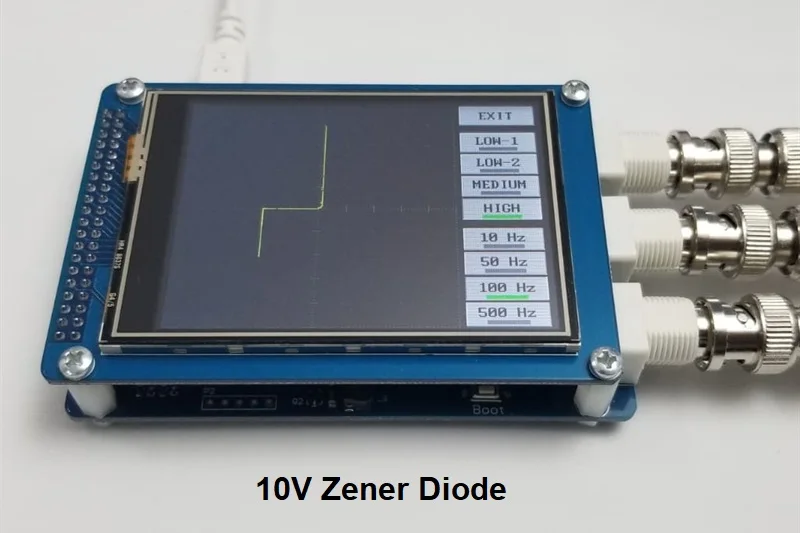

Техническая информация о трекере I-V
Номер каналов: 1
Форма волны: Синусоидальная волна
Частота тестирования: 10 Гц, 50 Гц, 100 Гц, 500 Гц
Напряжение открытого замыкания: ± 2,5 V, ± 5V, ± 10V, ± 20V
Сопротивление источника: 500Ω, 2.2kΩ, 10kΩ
Потребляемая мощность: <1 Вт
Размеры: 107x65x20 мм

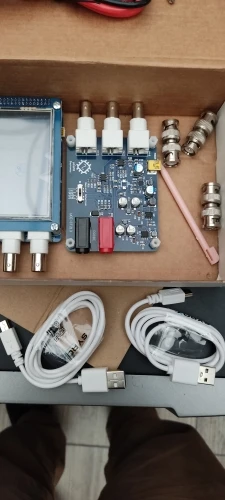

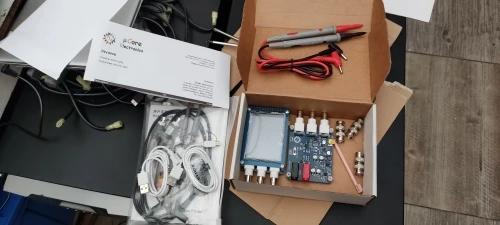

Посылка:
1 шт. UCE-DSO212 3,2 ″ цифровой осциллограф TFT
1 шт. UCE-CT213

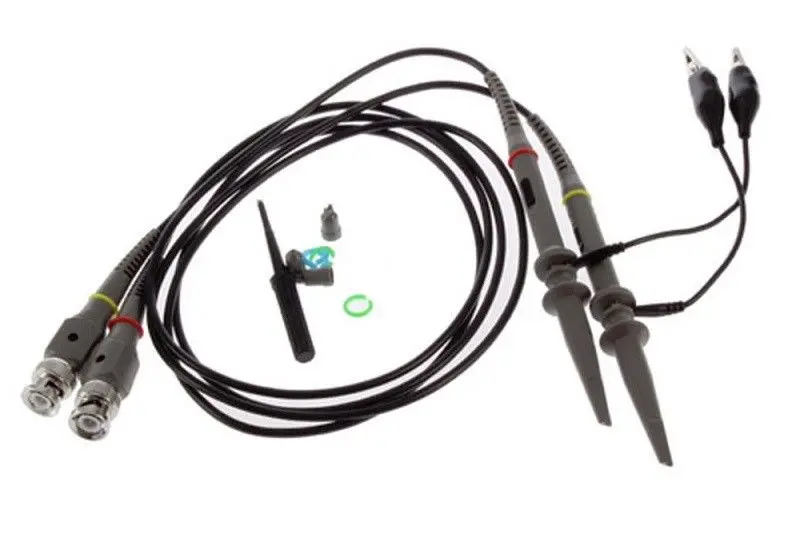

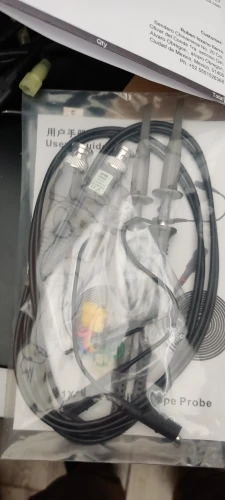

2 шт X1, X10 зонд
1 шт. сенсорная ручка
2 шт. USB кабель
Испытательные зонды 1 шт.
3 шт. BNC адаптер
