BM9213M USB адаптер для диагностики автомобиля и ЭБУ универсальный Мастер Кит

Инструкция

Широкий диапазон рабочего напряжения 5В - 30В

Поддержка всех известных ОС:Win98, XP, 2K, 7, 8, 8.1, 10Win CELinux 2.6.х, 3.х.хAndroid 4.2,Mac OSX

Удобное подключение к ПК, стандартный miniUSB кабель

Индикация корректной установки драйвера

Память последней установленной скорости обмена данными.

Защита от неправильного подключения полярности рабочего напряжения, с колодки OBDII.

Драйвер для операционной системы вашего ПК можно скачать тут:

https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

Способ подключения к автомобилю подробно описано здесь BM9213

Если вы столкнулись с тем, что ЭБУ вашего автомобиля поддерживает нестандартную скорость обмена данными, что свойственно для диагностических линий, то это не беда. Читайте этустатью.

USB k line адаптер BM9213M предназначен для подключения персонального компьютера (PC) или ноутбука к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями.

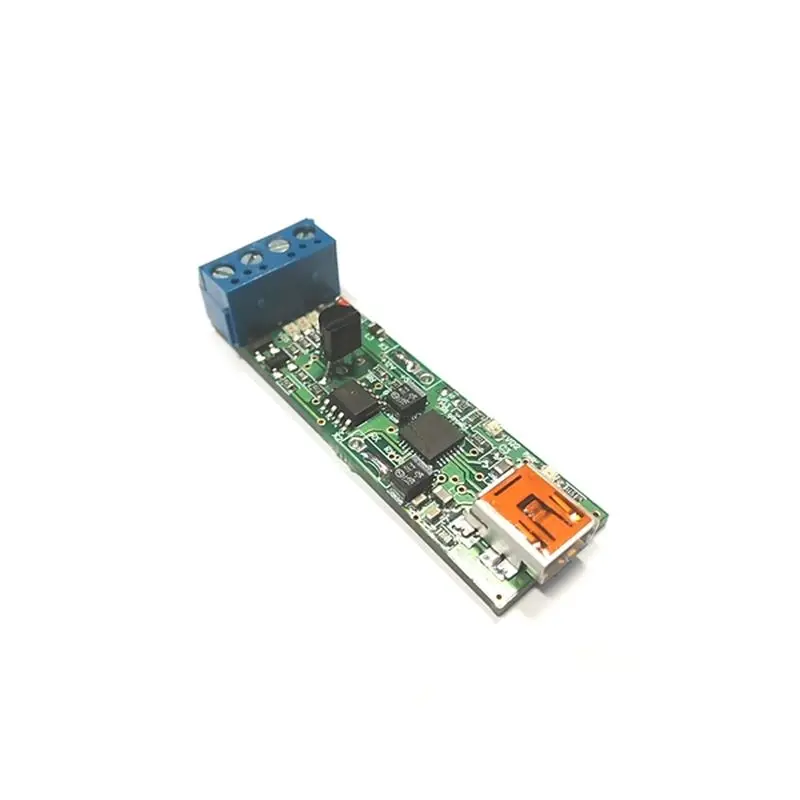

Модуль представляет собой преобразователь уровней логических сигналов обмена ЭБУ и стандартного порта USB. BM9213M предназначен для подключения персонального компьютера (PC) или ноутбука к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью тюнинга, диагностики и управления его функциями. Подключение к ПК осуществляется с помощью стандартного miniUSB кабеля для смаhтфонов.

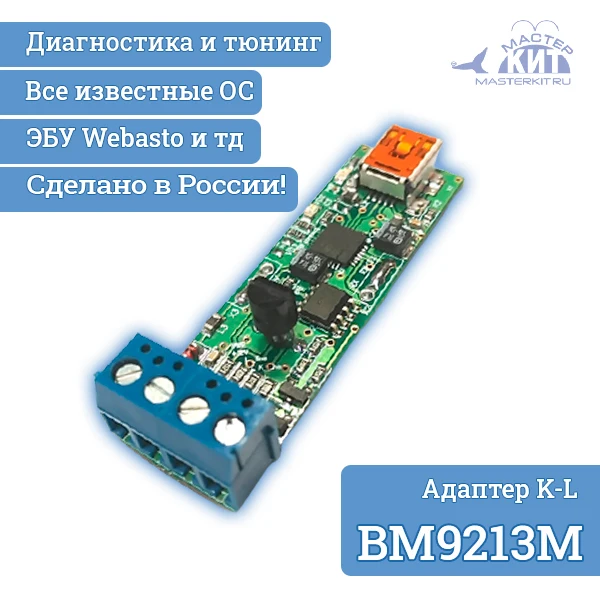

Универсальный адаптер K-L-линии BM9213 USB для тюнинга инжекторного двигателя автомобиля

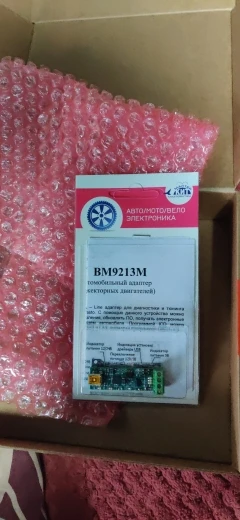

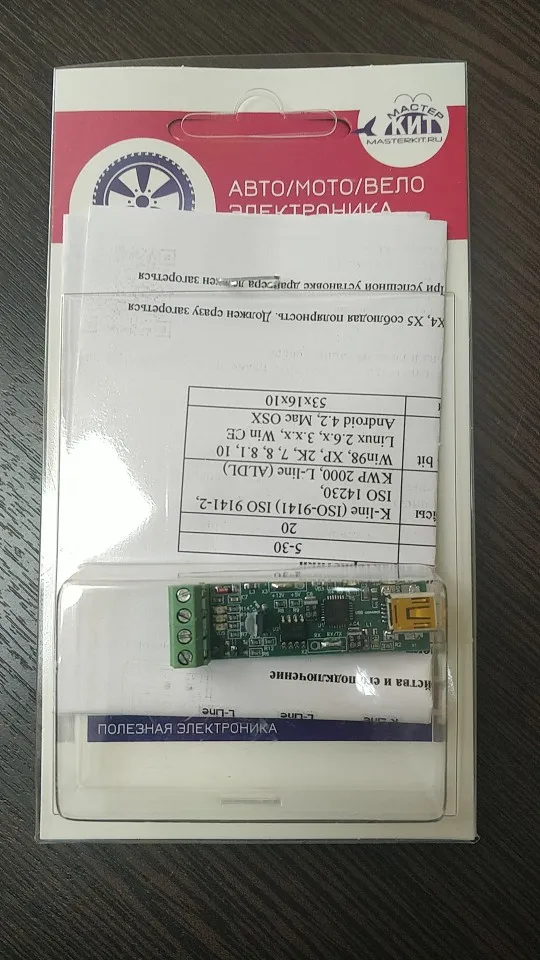

Модуль - 1 шт.

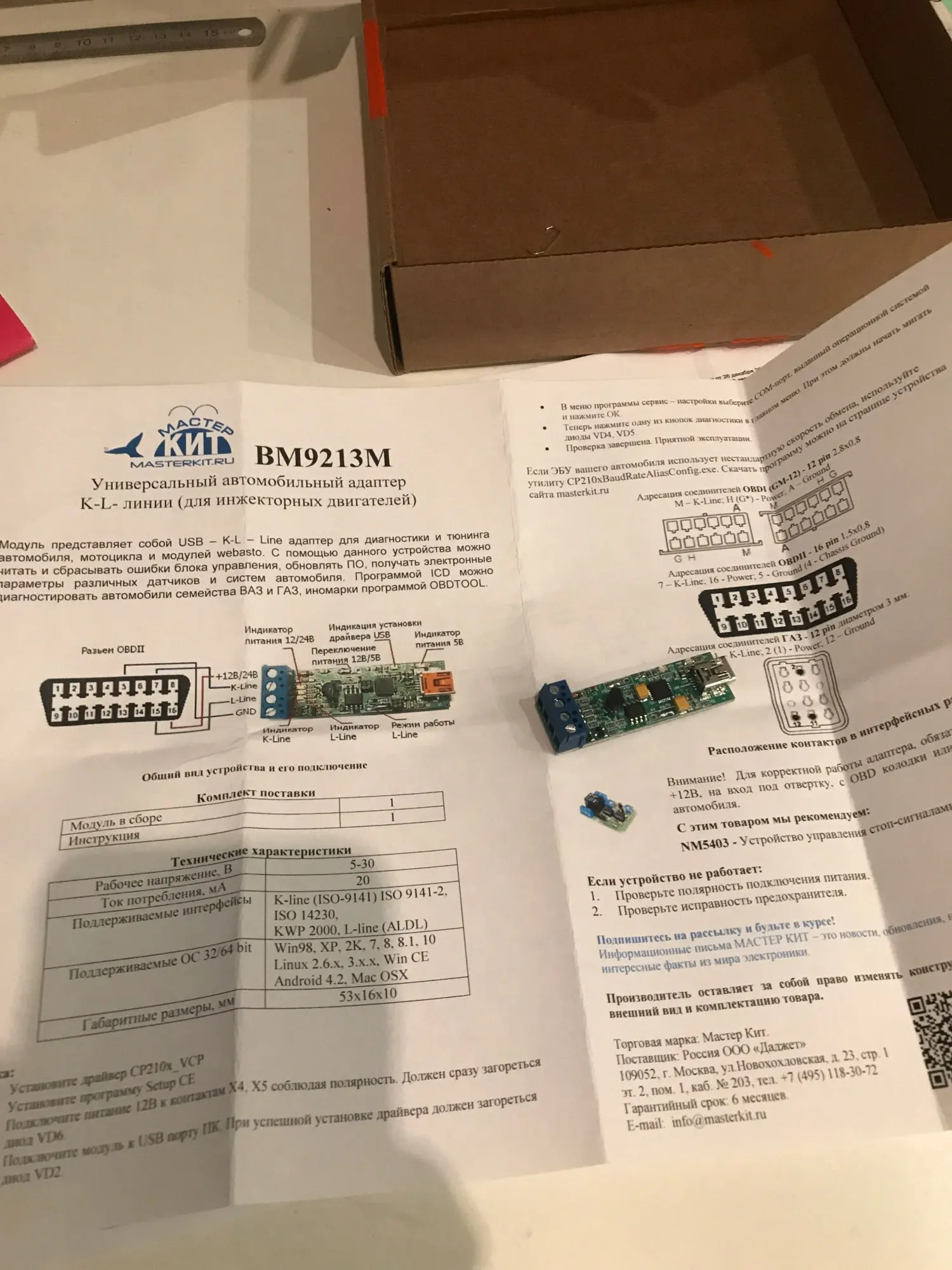

Инструкция - 1 шт.

Проверить устройство можно под Windows с помощью утилиты Setup CE v1.7.exehttps://masterkit.ru/zip/Setup%20CE%20v1.7.zip

Установите драйвер CP210x_VCP.http://www.silabs.com/Support%20Documents/Software/CP210x_Windows_Drivers.zip

Установите утилиту для установки нестандартной скорости обмена данными в BM9213Mhttps://masterkit.ru/zip/BaudRateAliasConfig_v2.3.zip

Подключите питание 12В к контактам Х5 ( 12V), X4 (GND) соблюдая полярность. Должен сразу загореться диод VD6.

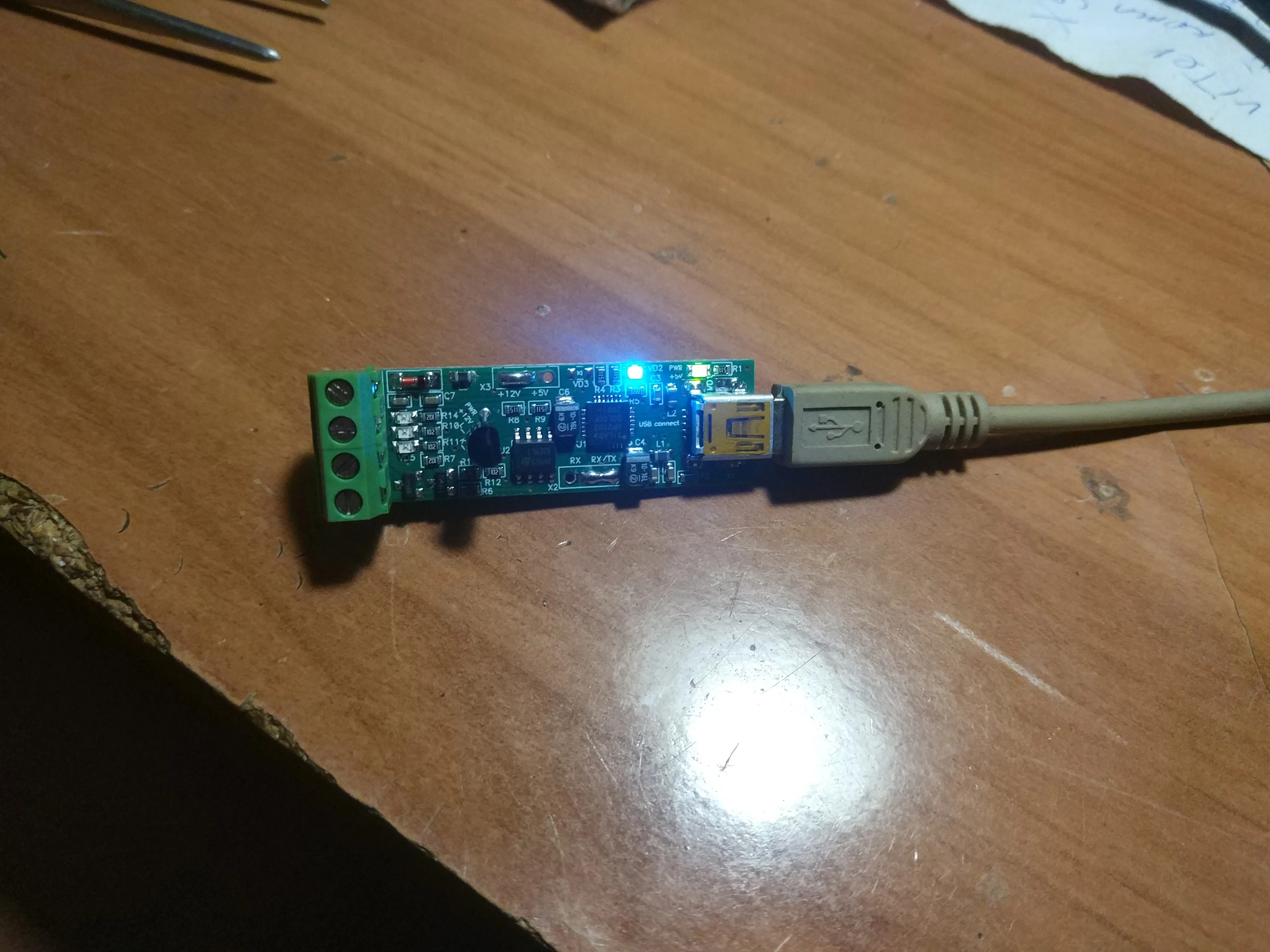

Подключите модуль к USB порту ПК. При успешной установке драйвера должен загореться диод VD2.

В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

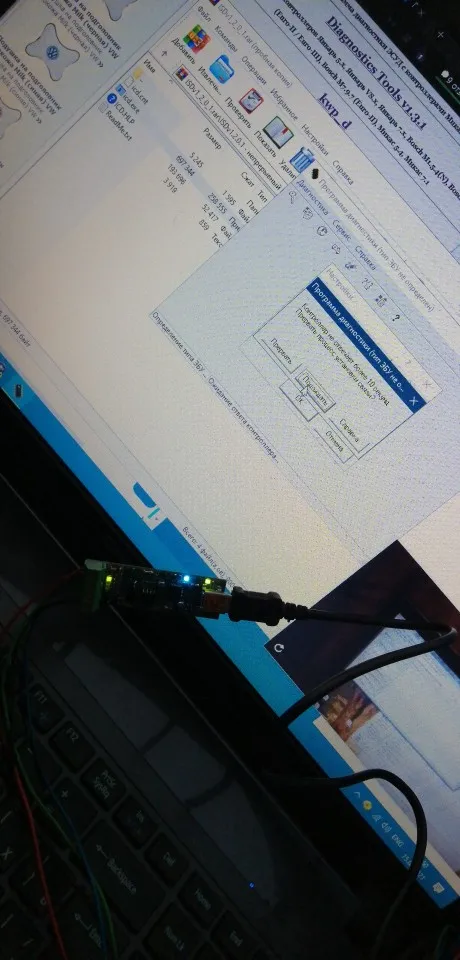

Теперь нажмите одну из кнопок диагностики в главном меню. При этом должны начать мигать диоды VD4, VD5

Проверка завершена. приятной эксплуатации.

Температура -30С до +50С. без учета АКБ.

Относительная влажность 20-80% без образования конденсата.

Не превышайте максимально допустимое напряжение питания шины подключения OBDII.

Не соблюдение данного требования приведет к выходу устройства из строя.

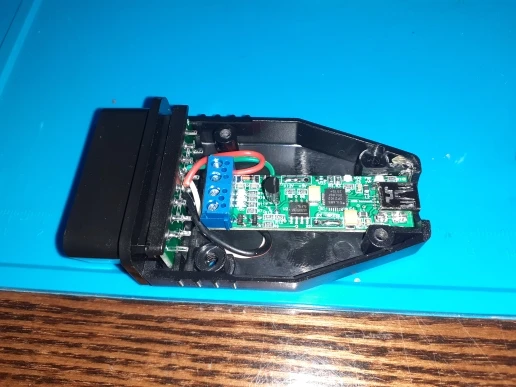

Сигналы +12 В и GND нужно брать с OBD колодки вашего автомобиля.

В набор не входит программное обеспечение и разъем для подключения к ЭБУ.

Проверьте модуль согласно описанию инструкции на сайте. При проверке должны вспыхивать оба диода. Если проверка проходит нормально крутите настройки программы. Возможно требуется выставить нестандартную скорость обмена данными, читайте тематические форумы по диагностике своего автомобиля.

Все верно, по USB кабелю. Программой ICD можно диагностировать автомобили семейства ВАЗ и ГАЗ. Любые автомобили с колодкой OBD-II диагностируются программой OBDTOOL или аналогами, например, программой Tiggo DIAG диагностируются автомобили китайского производства (Chery, Great Wall и другие).

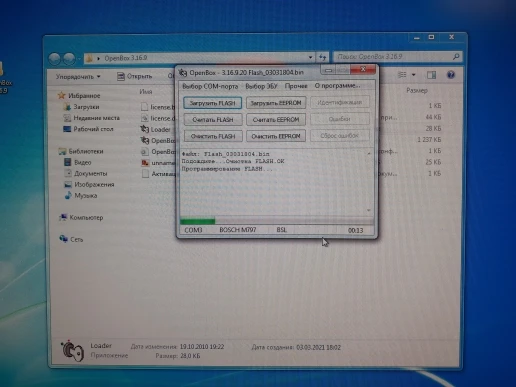

Он справится со всеми ЭБУ что справлялся BM9213. Алгоритм программирования, с новым адаптером, не изменился.

Можно.

Теоретически должен.

Подойдет.

Точного ответа по модели нет, но пользователи диагностируют, нужно пробовать.

Под Win10 драйвер есть точно. Тут можно скачать драйвера под все ОС https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers Если известна скорость обмена и ПО поддерживает работу с CОМ портом, то должно подойти.

Должен подойти

Подойдет если ЭБУ вашего автомобиля поддерживает один из протоколов обмена данными для диагностики K-line (ISO-9141), L-line (ALDL). Эти данные можно узнать у авторизованного дилера или в сервис центре, по ремонту вашей модели автомобиля или на тематических форумах в интернете.

У нас на сайте оформить заказ https://masterkit.ru/shop/2272905 ()положить в корзину, выбрать способ оплаты и доставки) или поискать в наличии в магазинах наших партнеров, если вам так удобнее. Все магазин указаны здесь https://masterkit.ru/info/where2buy

Нужно. Без них работать не будет.

Если у laguna можно подключиться с к или л линии, то работать будет. Далее уже будет зависеть от программы, которую будете использовать. Она должна знать эбу вашего авто.

Установлен miniUSB разьем.

Утилита для проверки модуля под Windows

Утилита для установки нестандартной скорости обмена данными в BM9213M

Драйвер для ОС Win XP/Server 2003/Vista/7/8/8.1

Драйвер для ОС Win 7/8/8.1/10

Драйвер для ОС Windows 2K

Драйвер для ОС WinCE 6.0 (2.1)

Драйвер для ОС WinCE 5.0 (2.1)

Драйвер для ОС Mac OSX

Драйвер для ОС Linux 3.x.x

Драйвер для ОС Linux 2.6.x

Драйвер для ОС Android 4.2
