MP3116btl представляет собой мощный одноканальный усилитель для сабвуфера (установлен фильтр для среза высоких частот). Частота среза 3кГц. Это реализовано для динамиков с фильтрами. Если динамики без фильтров, то перед усилителем необходимо использовать дополнительные фильтры низких частот BM2115 или NM0103, или звуковой процессор BM2114dsp.
Универсальное питание позволяет использовать MP3116btl в качестве готового усилителя для сабвуфера в машине или дома. Например, можно использовать в качестве усилителя сабвуфера домашнего кинотеатра. Данный усилитель НЧ обладает минимальными: коэффициентом нелинейных искажений, уровнем собственных шумов и широким диапазоном питающих напряжений и сопротивлений нагрузки. Для отключения фильтра и использования устройства в качестве обычного мощного моно усилителя необходимо удалить конденсатор C29.
Области применения данного УНЧ крайне разнообразны. Устройство можно использовать как в автомобиле, так и на открытом воздухе для проведения различных мероприятий, и в домашних условиях в составе музыкального аудиокомплекса.

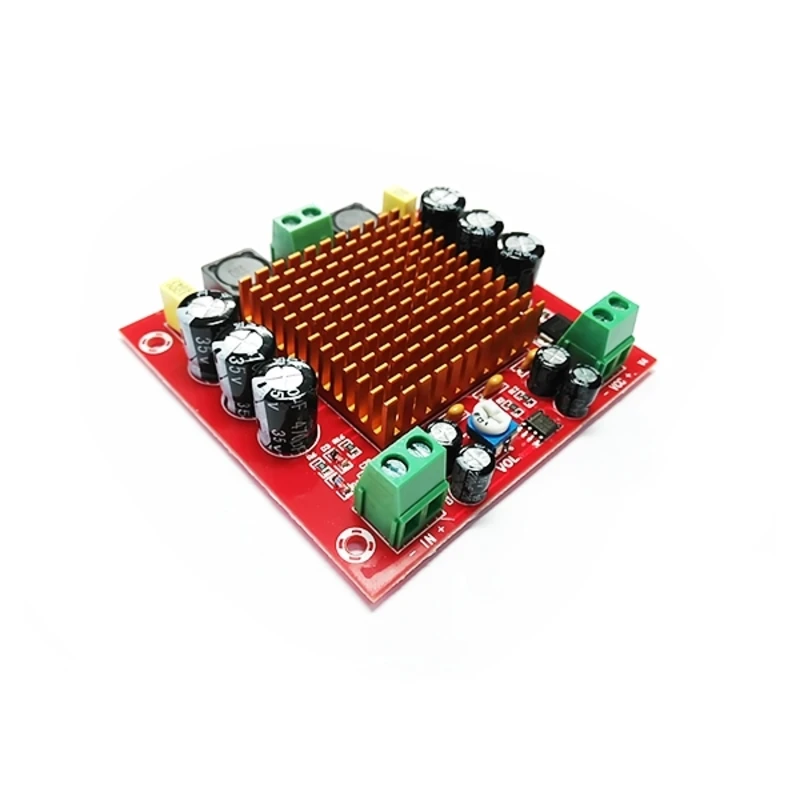

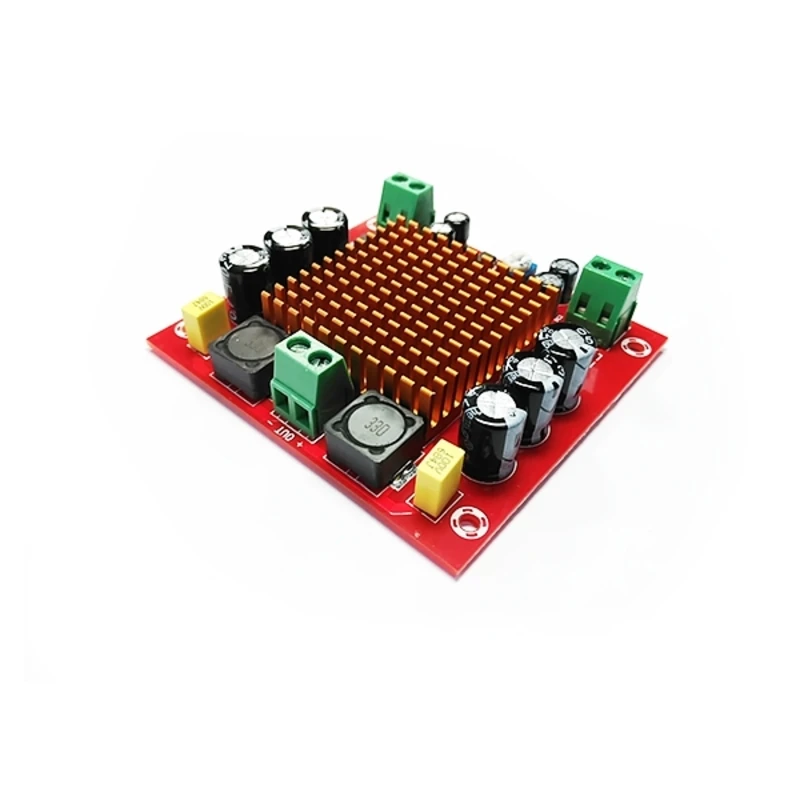

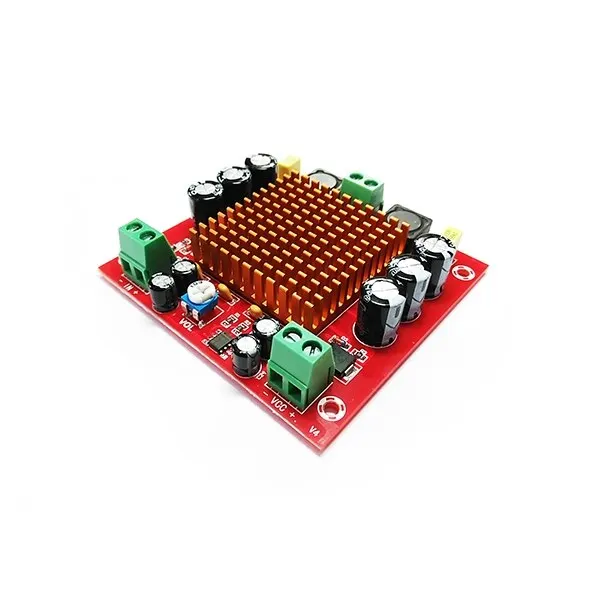

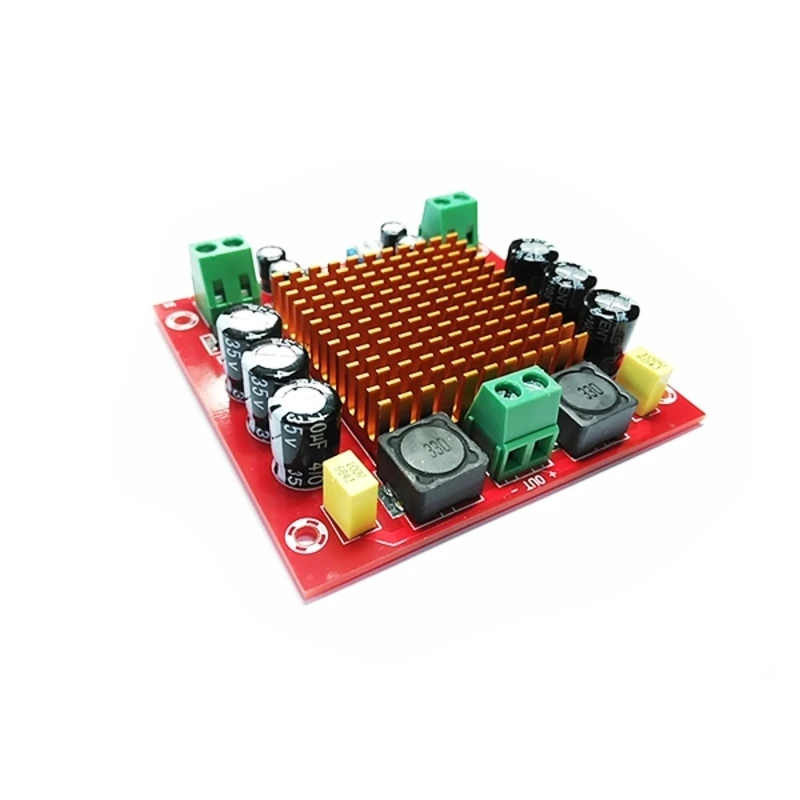

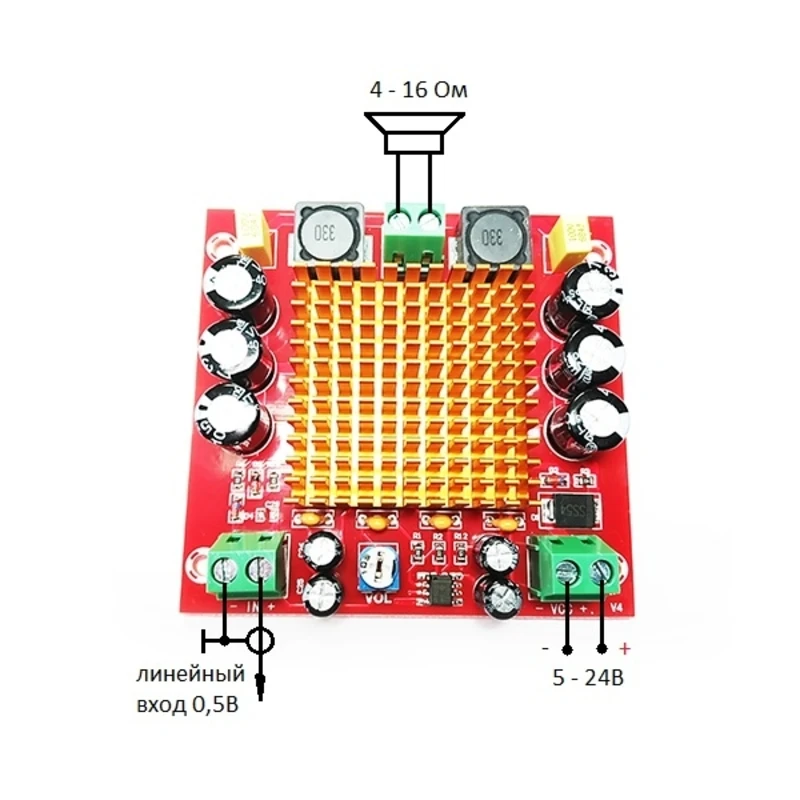

Модуль позволяет реализовать принцип: купил – подключил. Схема подключения указана в инструкции.
Технические характеристики
Напряжение питания однополярное, В
5-24
Сопротивление подключаемой акустики, Ом
4-16
Максимальный ток потребления, А
6
КПД более, %
90
Диапазон воспроизводимых частот, Гц
20…20000
Максимальная выходная мощность, Вт
1х150
Рабочая температура, C
-40… 85
Габариты модуля, мм
73х77х20
Вес
200
Инструкции
Инструкция
Даташит на микросхему TPA3116
Особенности
Широкий диапазон питающего напряжения 5В-24В
Защита от короткого замыкания в нагрузке
Защита от превышения температуры корпуса микросхемы
Высокая частота преобразования 400 кГц-1,2 МГц. Что позволяет получить качественный сигнал без применения громоздких фильтров для очистки ШИМ
Высокий КПД
Возможность подключения к линейному входу без предварительных усилителей и цепей согласования
Применение замкнутой обратной связи обеспечивает отличный уровень подавления помех источников питания
На плате установлен регулятор громкости
Принцип работы
Модуль построен на базе звуковой микросхемы D-класса. В модуле используются микросхема TPA3116, включенная в BTL режиме. Таким образом, достигается 150Вт выходной мощности на канал с малыми интермодуляционными помехами инизким коэффициентом искажений. Благодаря высокому КПД микросхемы, более 90%, не требуется массивных радиаторов и систем активного охлаждения. На плате установлен регулятор громкости, что делает усилитель боле удобным в применении. По умолчанию на входе усилителя установлен фильтр для среза высоких частот что позволяет сразу использовать усилителя для построения сабвуфера. Для отключения фильтра необходимо удалить конденсатор C29.
Функции
Усиливает речь или музыку в звуковом диапазоне 20…20000 Гц
Режимы работы устройства
Класс D
Дополнительная информация
Ответы на часто возникающие вопросы:
как меняется при изменении напряжения питания :-выходная мощность: при изменении напряжения от 5В до 24В мощность изменяется от 5Вт до 150Вт.-коэффициент нелинейных искажение: искажения типа ступенька менее 1%-отношение сигнал/шум: не более 100 Дб-оптимальное сопротивление нагрузки: 4 Ом-потребляемая мощность от сети: 160 Вт- КПД усилителя: более 90%
Какова полярность питающего напряжения (одно или 2х полярное), требования к его стабильности (пульсациям): однополярное пульсация не должна превышать более 200 мВ, рекомендованный источник питания 200Вт, 24В (например, LRS-200-24).
Производятся ли Вами узлы для укомплектования УМ до полноценного УНЧ - регуляторы тембра и громкости, ФНЧ для подключения к усилителю акустической системы и т.п.: в данный момент производятся ФНЧ BM2115 и NM0103, регуляторы тембра BM2112 и NM0104, BM2114dsp -DSP процессор для цифровой обработки звука на базе ADAU1701.
Комплект поставки
Модуль в сборе - 1 шт. шт.
Инструкция - 1 шт. шт.
Что потребуется для сборки
Отвертка
Монтажный провод
Бокорезы
Подготовка к эксплуатации
Подключите акустику.
Подайте питание 5-24В на модуль, соблюдая полярность.
Коснитесь пинцетом контактов линейного входа. В динамиках должен быть слышен слабый фон.
Проверка завершена. Приятной эксплуатации.
Условия эксплуатации
-40…+85 град.С
Влажность до 95% без образования конденсата.
Меры предосторожности
Не превышайте максимальное напряжение питания модуля.
Не путайте полярность подключения питания.
Невыполнение данных требования приведет к выходу модуля из строя.
Вопросы и ответы
Хочу использовать в качестве обычного усилителя. Как отключить завал по высоким частотам?
Необходимо удалить с помощью паяльника или бокорезов конденсатор C29.
Какая частота отсечки СЧ/ВЧ конденсатором С29? Нет ли АЧХ усилителя? И какие параметры подстроечного резистора? Можно ли его заменить выносным?
Частота отсечки порядка 3000 Гц с пологим скатом в ВЧ диапазоне. Подстроечный резистор номиналом 10 кОм, заменить можно на любой переменный. Можно заменить на выносной. Подключать необходимо экранированными проводами.
1.Если подключить к этому УМ сигнал с линейного выхода не обрезанный по частотам, отфильтрует ли он его для саба, или нужен фильтр? Каковы пределы регулировки громкости подстроечником(vol) , его параметры в Ком , (А или В) характеристика
1. Обрежет, но завал небольшой.2. От нуля до полной громкости.3. Номинал 10 кОм. характеристика В

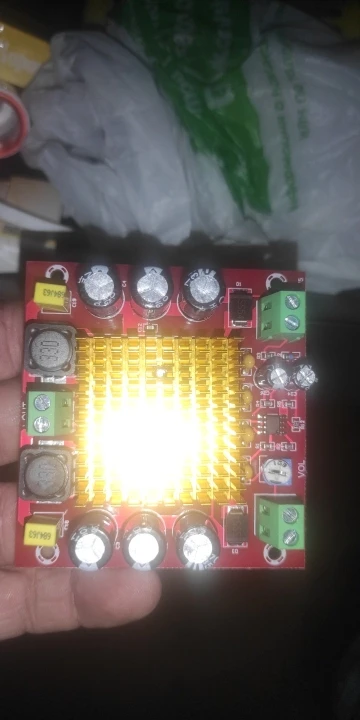

Где на плате находится этот C29? Ужи и под радиатором искал.
Он находится у плюсового контакта клеммы IN
