Последнее обновление: 03.03.2022
Набор позволяет собрать лабораторный блок питания с регулировкой напряжения 1.2...37В и тока до 3А. Индикации выходного напряжения и потребляемого тока. Трансформатор в комплект не входит! Диапазон питающего напряжения 12...40 В.
Тип питания
постоянный
Длина (мм)
90
Ширина (мм)
90
Высота (мм)
30
Диапазон выходного напряжения (В)
1,2…37
Максимально допустимый ток нагрузки (А)
3
Вес
134
Инструкция
Набор позволяет собрать лабораторный блок питания своими руками, который необходим каждому радиолюбителю.
Устройство обладает следующими отличительными особенностями:
- возможность регулировки выходного напряжения (1,2…37В);
- индикация выходного напряжения и силы тока;
- отображение абсолютных изменений выходного тока (режим может быть удобен для определения параметров потребления динамических нагрузок) и выходного напряжения в течение 1 секунды;
- защита от короткого замыкания (кз) и перегрева.
Набор содержит все необходимые компоненты (трансформатор в комплект не входит).

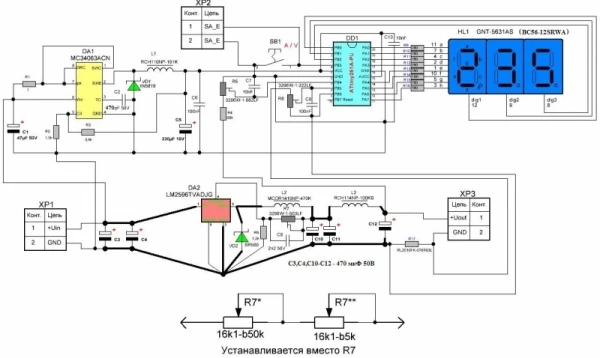

Схема
