Набор для сборки усилителя НЧ 100Вт, моно (TDA7294) NM2033 Мастер Кит
Последнее обновление: 02.03.2022
Предлагаемый набор для сборки усилителя НЧ 100Вт (TDA7294) позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки. Усилитель хорошо зарекомендовал себя как УНЧ для сабвуфера.
Тип питания
постоянный, двуполярное
Номинальная выходная мощность, на канал
100 Вт
Сопротивление нагрузки, не менее
8 Ом
Потребляемый ток, не более
5000 мА
Количество входов
1
Напряжение питания двуполярное
10...36 В
Количество выходов
1
Полоса частот
20...20000 Гц
Рекомендованная температура эксплуатации
0…70 °С
Длина
43 мм
Ширина
33 мм
Высота
35 мм
Вес, не более
200 г
Количество каналов усиления
1
Вес
47
Инструкция
Усилитель имеет двуполярное питание.
Отличное решение для домашнего усилителя или сабвуфера.

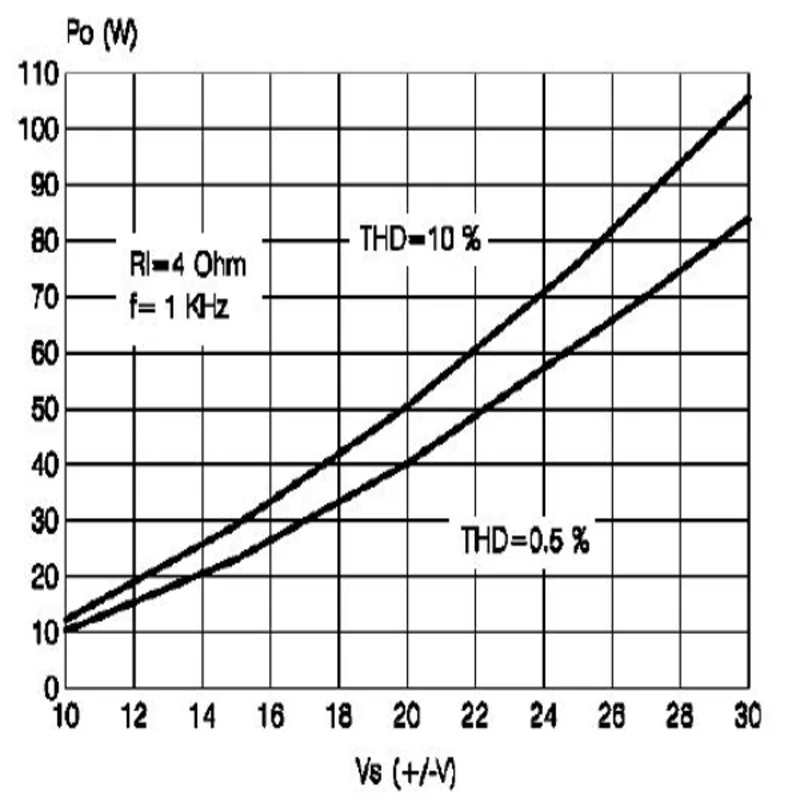

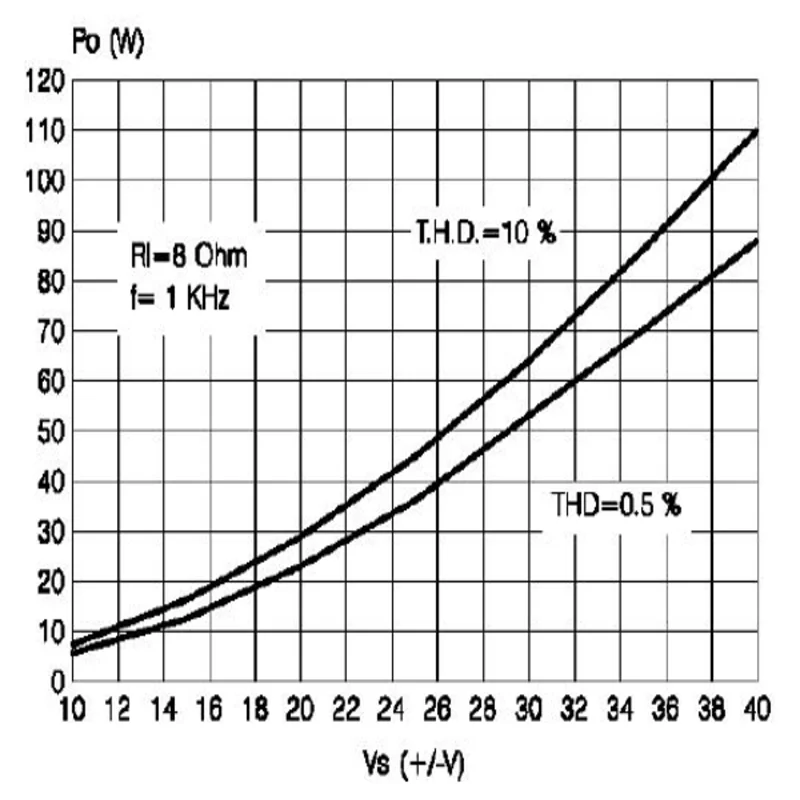

Принцип работыПринципиальная электрическая схема приведена на рис 2.УНЧ выполнен на интегральной микросхеме TDA7294. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления.
Конструкция устройстваКонструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого зарезервированы монтажные отверстия по краям платы под винты 2.5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ.
Схемы
Электрическая схема
Вариант питания 2
Вариант питания 1

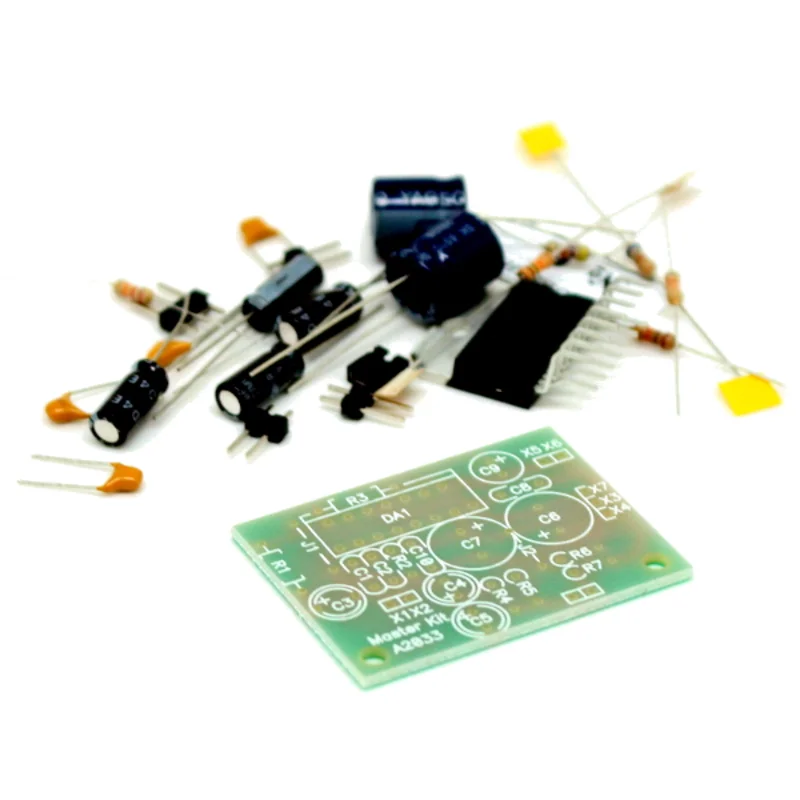

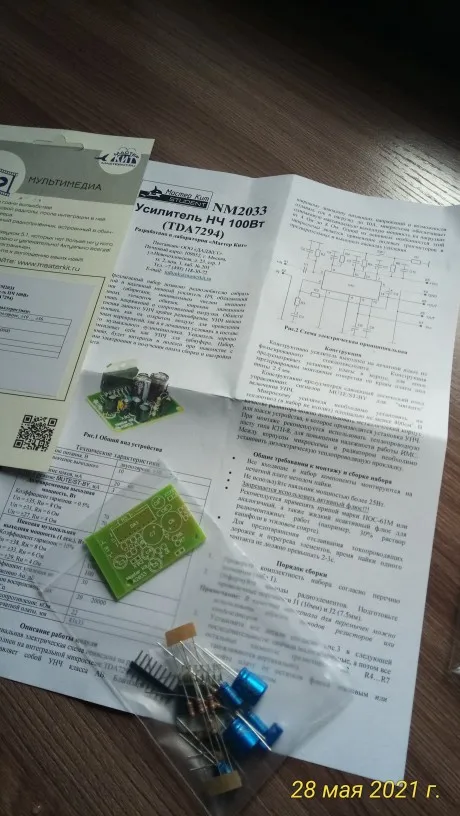

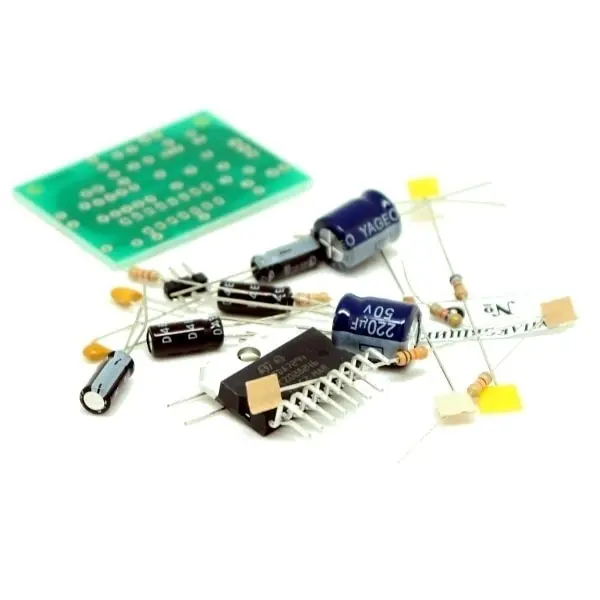

Печатная плата. - 1 шт.
Набор компонентов. - 1 шт.
Инструкция. - 1 шт.
Для сборки понадобится: провод, паяльник, бокорезы.
Порядок сборкиСоблюдайте следующие требования:
При установки постоянных резисторов контролируйте их номинал с помощью мультиметра.
При установки транзисторов и диодов будьте внимательны они имеют полярность.
При монтаже используйте только неактивный флюс.
Перед первым включением проверьте монтаж на отсутствие короткого замыкания дорожек.
При правильном монтаже устройство начинает работать сразу и не требует настройки.
Проверка:
Подключите акустическую систему к контактам X4, Х5.
Подайте питание +/-24В на контакты X3, X6, Х7 соблюдая полярность.
Коснитесь пальцем контакта X1. При этом в динамике должно раздаться легкий фон.
Проверка завершена. Приятной эксплуатации.
Температура -30С до +50С.
Относительная влажность 20-80% без образования конденсата.
Меры предосторожностиНе превышайте максимально допустимое напряжение питания модуля.
Не путайте полярность питания модуля.
Не соблюдение данных требований приведет к выходу устройства из строя.
Эксплуатируйте усилитель только с акустикой сопротивлением 4-16 Ом.
Отзывы покупателей

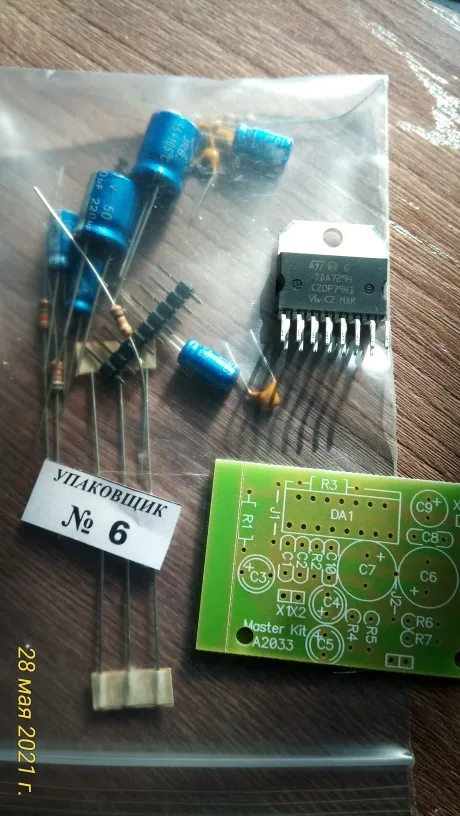

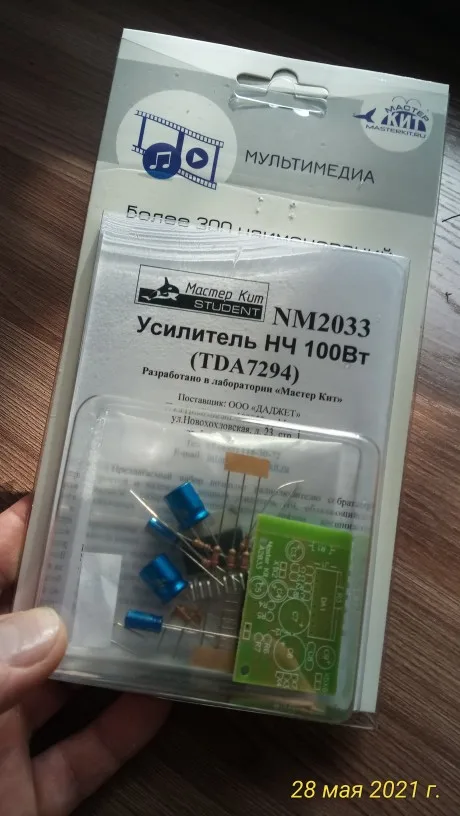

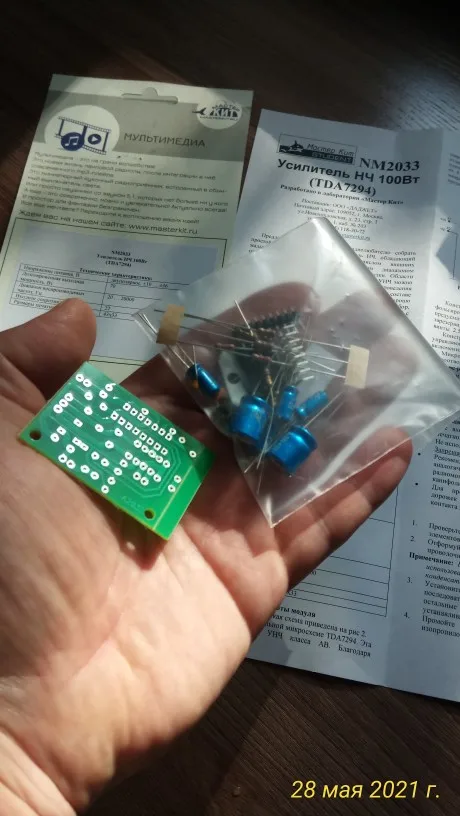

Страна: RU Доставка: Tmall mkpl CN shipping CITY 28.05.2021
Доставлено быстро - чуть больше недели. Упаковано безопасно для доставки,и эстетично для покупателя, плата лежит отдельно от остальных компонентов, дабы не быть поцарапанной. Во всём просматривается профессиональное отношение к своему делу, что не может не радовать. Эта радость множится тем, что компания российская. Обязательно куплю что-нибудь ещё!

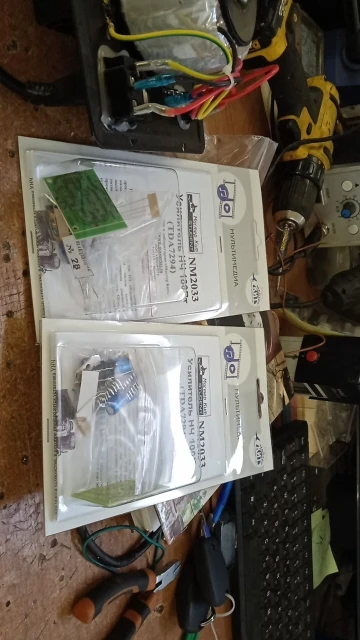

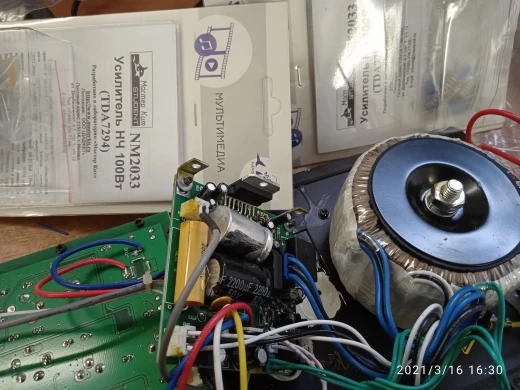

Страна: RU Доставка: DPD в города 16.03.2021
