Это цифровой УНЧ, построенный на чипе TPA3123D2 от Texas Instruments. Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92%.

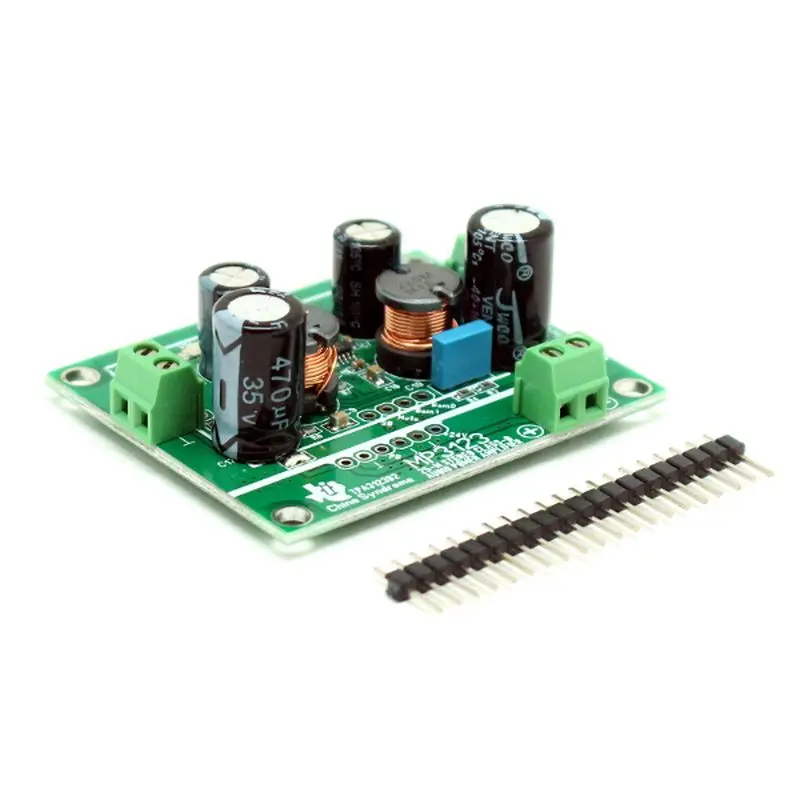

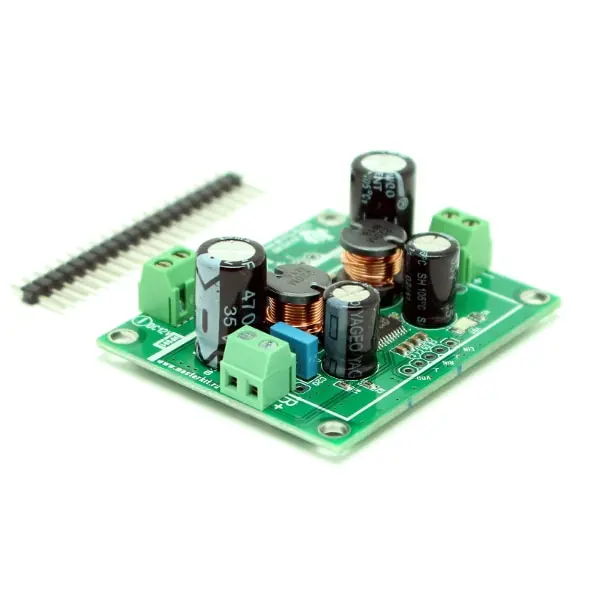

Предлагаемый усилитель MP3123 – модуль, представленный на ваш суд, построен на чипе TPA3123D2 от Texas Instruments.
Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей. На 110% заменяет MP1225
Технические характеристики
Напряжение питания, В
+10..24
Выходная мощность R= 4Ω Uпит = 24В (Вт)
2 x 25
Выходная мощность R= 8Ω Uпит = 24В (Вт)
2 x 15
Мин. сопротивление нагрузки, Ом
3,2
Номинальное входное напряжение, В
1,2
Диапазон воспроизводимых частот Гц
20 - 22000
Динамический диапазон, Дб
≥98
THD+N, PO=8W, RL=4Ω,f=1kH
0,08
THD+N, PO=5W, RL=8Ω,f=1kH
0,08
КПД, %
>93
Габаритные размеры печатной платы, мм
45 x 55
Схема
Перемычка находится под электролитическим конденсатором С8.
Совместим.
Без пайки нет.
Подойдет любой импульсный БП мощностью не менее 50 Вт, и с выходной пульсацией не более 150 мВ. Например такой https://masterkit.ru/shop/1928401
