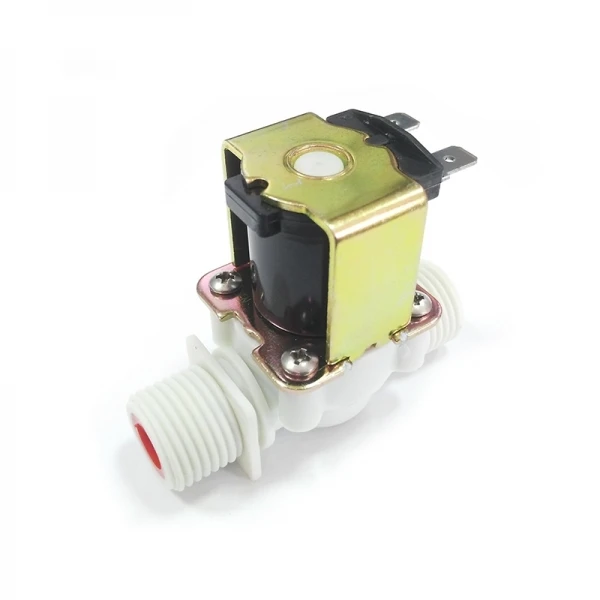

Электромагнитный клапан предназначен для включения или выключения подачи жидкости в трубопроводе. Широкое применение клапан может найти в системах «умный дом» (например в составе BM8039D), домашней автоматике, дачных бассейнах, системах. Для открытия клапана требуется подать напряжение. При снятии напряжения клапан закрывается. Для работы клапана требуется некоторое давление жидкости в трубе. В самотечных системах клапан не сработает.
Технические характеристики
Напряжение питания (В)
220
Тип питания
переменный
Материал корпуса
пластик
Рабочее давление, не более (MPa)
0,8
Диаметр подводки
1/2“ DIN15
Рабочая температура жидкости, не более (°С)
50
Вес
171
Особенности
Электромагнитный клапан
Пропускная способность клапана при 0.8 MPa 25 L/min
Наличие фильтра грубой очистки
Клапан с рабочим напряжением 220 Вольт при работе издает слабослышимый низкий рокот, что является нормальным явлением для управления переменным током.
Принцип работы

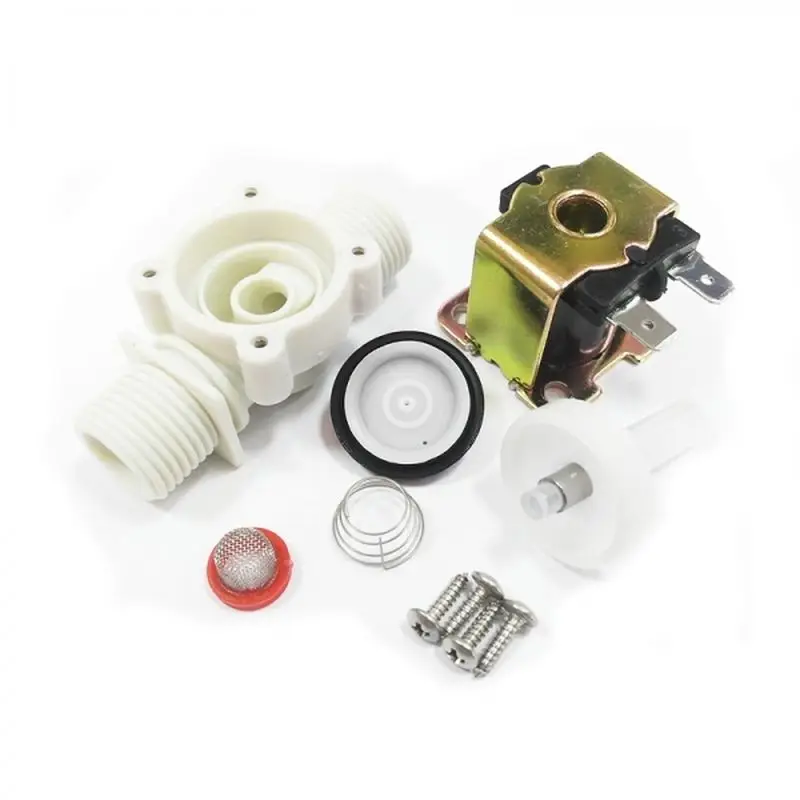

Клапан в нормальном состоянии (при отсутствии напряжения) закрыт, поток жидкости не возможен. Чтобы открыть клапан надо подать управляющее напряжение на обмотку электромагнита. Клапан устроен таким образом, что основную работу по поддержанию клапана открытым выполняет не электрическая энергия, а энергия потока воды, поэтому клапан очень экономичен с точки зрения затрат на электроэнергию
Что потребуется для сборки
Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.
Порядок сборки
Направление потока жидкости должно совпадать со стрелкой, имеющейся на корпусе клапана
Подготовка к эксплуатации
Подайте питание на катушку клапана.
При этом должно быть слышно включение электромагнита.
Приятной эксплуатации.
Условия эксплуатации
Своевременно очищайте фильтр. Для этого при отключенном электропитании и перекрытом источнике жидкости отверните крышку фильтра и очистите ее от грязи. Соберите в обратном порядке. Не прилагайте чрезмерных усилий.
Меры предосторожности
Тщательно изолируйте соединения. Напряжение 220В является опасным а вода и металлические трубы являются проводником.
Остерегайтесь поражения электрическим током, Все работы выполняйте только при обесточенной схеме
