Будет незаменим, при нестабильном питающем напряжении.

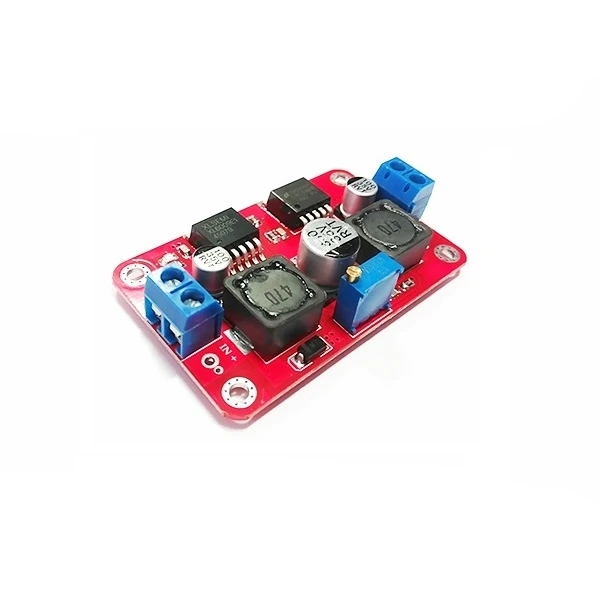

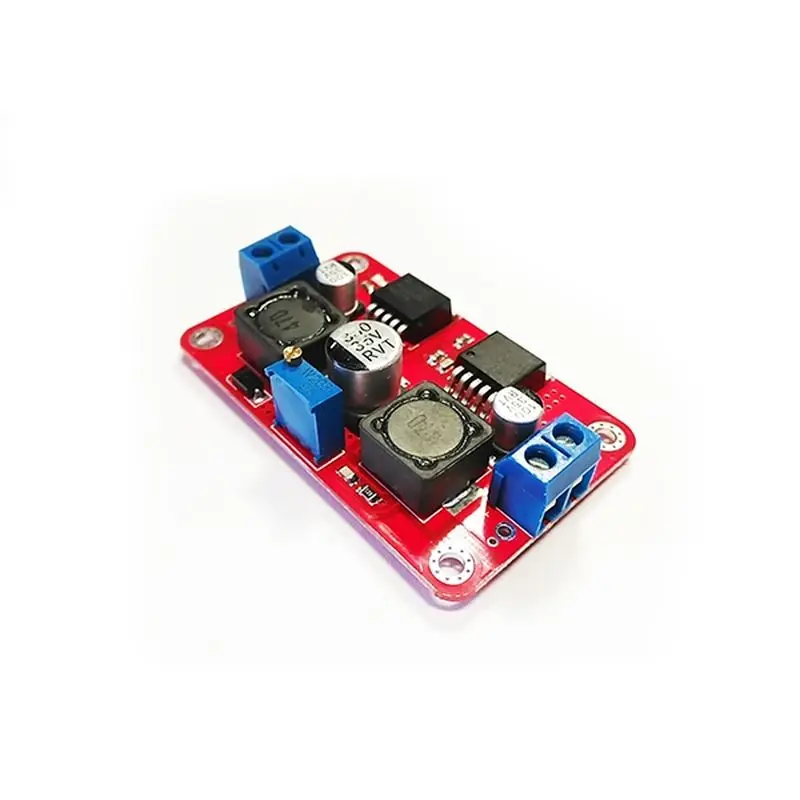

Модуль представляет собой универсальный DC/DC преобразователь напряжения. Преобразователь может работать как в режиме повышения, так и в режиме понижения напряжения. Режим работы выбирается автоматически в зависимости от входного напряжения. Преобразователь будет полезен для питания электронных устройств, при нестабильном входном напряжении, например ноутбука, смартфона, планшета и т.п. Отличное решение для автомобиля и скутера. Будет незаменим для питания планшета или смартфона от генератора велосипеда.
Входное напряжение (B)
3,5...28
Выходное напряжение (В)
1,25...26
Выходной максимальный ток (А)
3
КПД (процентов)
90
Частота преобразования (кГц)
52/150
Габариты модуля (мм)
70х50х50
Рекомендованная температура эксплуатации (°С)
-30...+60
Вес
24
Инструкция
Широкий диапазон входного напряжения
Широкий диапазон установки выходного напряжения
Два режима работы повышение/понижение выбирается автоматически модулем
Плавный пуск
Высокий КПД
Компактные размеры
Широкий диапазон рабочей температуры
Дополнительная информацияМодуль построен на базе микросхем LM2577 и LM 2596.
Схема
Модуль в сборе - 1 шт.
Инструкция - 1 шт.
Отвертка, монтажный провод, бокорезы

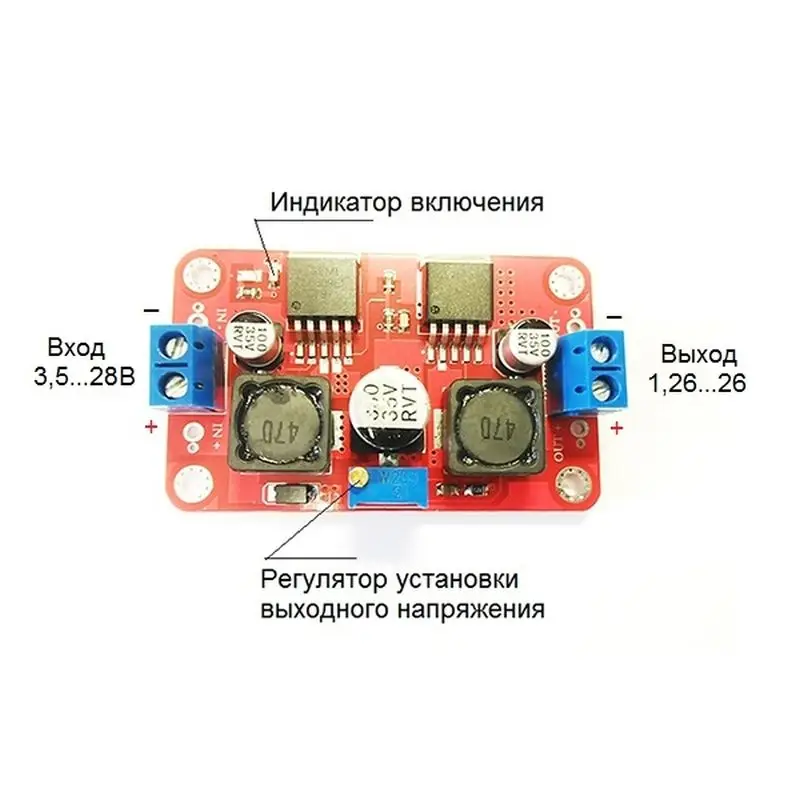

Подайте на вход модуля напряжение в диапазоне от 4В до 28В, соблюдая полярность.
Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
Настройка завершена. Приятной эксплуатации.
Температура -30С...+50С
Относительная влажность до 95 без образования конденсата.
Меры предосторожностиНе превышайте максимально допустимое напряжение питания модуля.
При подключении входного напряжения соблюдайте полярность
Не превышайте максимально рабочий ток модуля.
Не соблюдение данного требования приведет к выходу устройства из строя.
