Последнее обновление: 03.03.2022
Будет незаменим, для повышения питающего напряжения с большим выходным током.

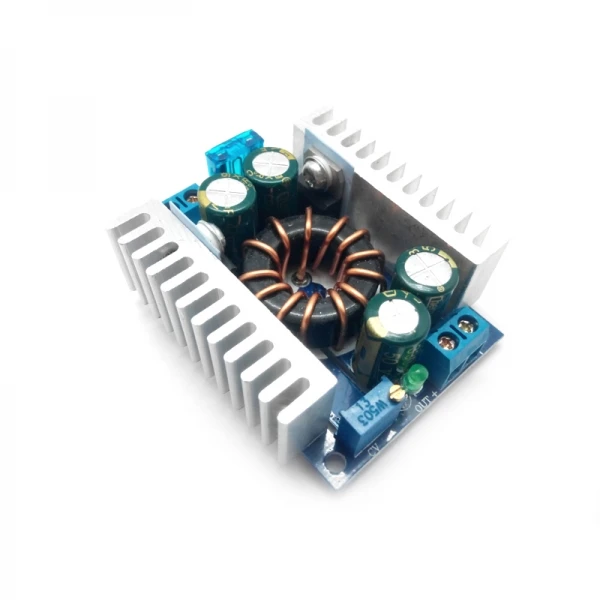

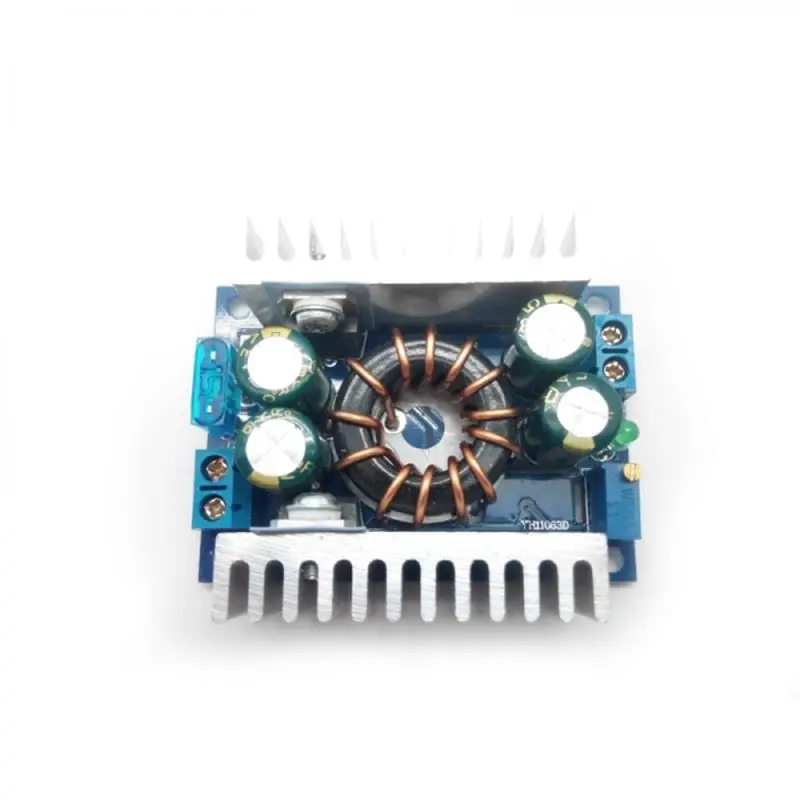

Высокоэффективный импульсный преобразователь, обладающий малыми габаритами и большим выходным током до 8А. Многооборотный переменный резистор позволяет максимально точно настроить требуемое выходное напряжение, которое может быть выше, чем входное. Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток. Будет незаменим в автомобиле при установке мощного усилителя звуковой частоты.
Диапазон входного напряжения (В)
8…30
Выходное напряжение (В)
9...46
Выходной ток максимальный (А)
8
КПД, не менее (%)
95
Длина (мм)
60
Вес, не более (г)
100
Ширина (мм)
50
Высота (мм)
22
Рекомендованная температура эксплуатации (°С)
-30...+60
Вес
24
Инструкция
Широкий диапазон входного напряжения
Широкий диапазон установки выходного напряжения
Стабильное выходное напряжение при плавающем входном напряжении.
Частота преобразования 150 кГц
Плавный пуск
Ограничение выходного тока
Защита от перегрева
Высокий КПД
Компактные размеры
Дополнительная информацияМодуль построен на базе микросхемы микросхемы UC3843. При подключении преобразователя используйте провода как можно большего сечения.
Модуль в сборе - 1 шт.
Инструкция - 1 шт.
Отвертка, монтажный провод, бокорезы
Схемы
Подключение
Подключение
Схема параллельного подключения для увеличения мощности
Схема
Поддайте на вход модуля напряжение в диапазоне от 8В до 30В, соблюдая полярность.
Настройте мультиметр в режим измерения постоянного напряжения. Подключите щупы к выходу преобразователя.
С помощью подстроечного резистора установите необходимое напряжение, для питания вашего электронного устройства.
Настройка завершена. Приятной эксплуатации.
Температура -30С...+50С
Относительная влажность до 95 без образования конденсата.
Меры предосторожностиНе превышайте максимально допустимое напряжение питания модуля.
При подключении входного напряжения соблюдайте полярность
Не соблюдение данного требования приведет к выходу устройства из строя.
Возможно. Для этого необходимо установить перемычку на обратной стороне платы в положение 8-16В. Так как граница 8В и 16В являются предельно допустимыми стабильная работа гарантируется в диапазоне 9-15В. Обратите внимание. В таком режиме превышения порога 16В может вывести устройство из строя. Если необходим выходной ток до 3А можете использовать универсальный преобразователь PW810
8 ампер
При токе более 6А.
К сожалению, таких защит нет.
Для получения двухполярного питания нужны два модуля PW842 и два отдельных источника питания для питания или трансформатор с двумя обмотками и двумя диодным мостами. Каждый преобразователь необходимо подключить к своему источнику питания. Затем необходимо на выходе с преобразователей "-" одного преобразователя соединить с "+" другого и получим в этой точке ноль. Оставшиеся выходы дадут, соотв-но, "+" и "-" относительно этой точки. Простое включение в параллель даст только увеличение мощности (см. схему на странице).
