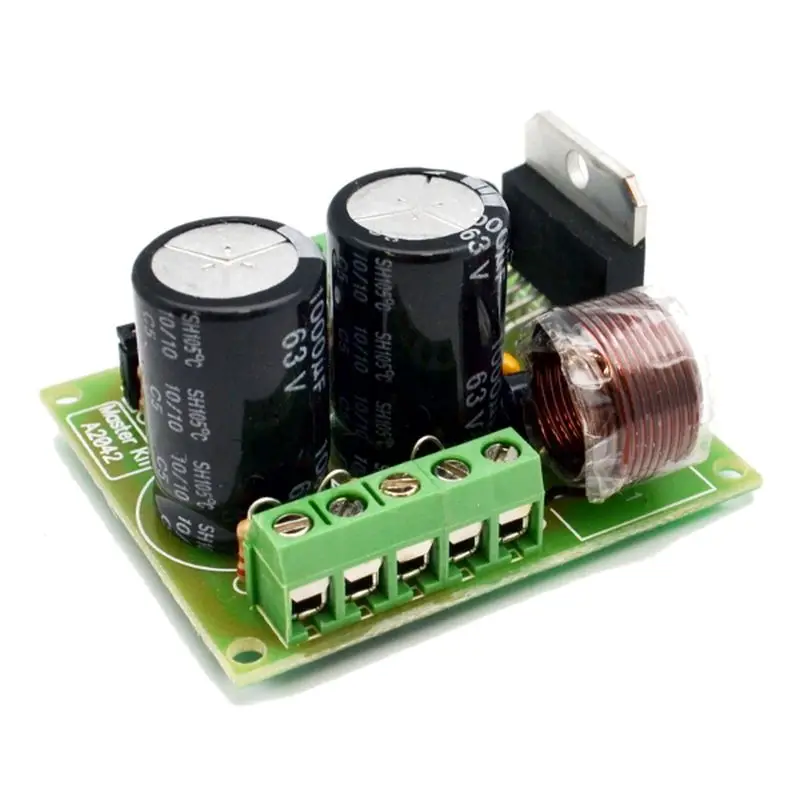

Усилитель НЧ 140 Вт, моно (TDA7293). BM2042 Мастер Кит

Инструкция

Малые габариты

Малое число внешних пассивных элементов обвязки

Широкий диапазон питающих напряжений

Широкий диапазон сопротивлений нагрузки

УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом. Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя SW1. Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы усилителя SW2 должен находиться в положении 2-3. Напряжение питания подается на контакты Х3 (+), Х6 (-) и Х7 (общий). Источник сигнала подключается к Х1 (+) и Х2 (общий). Нагрузка подключается к Х4 (+) и Х5 (общий).

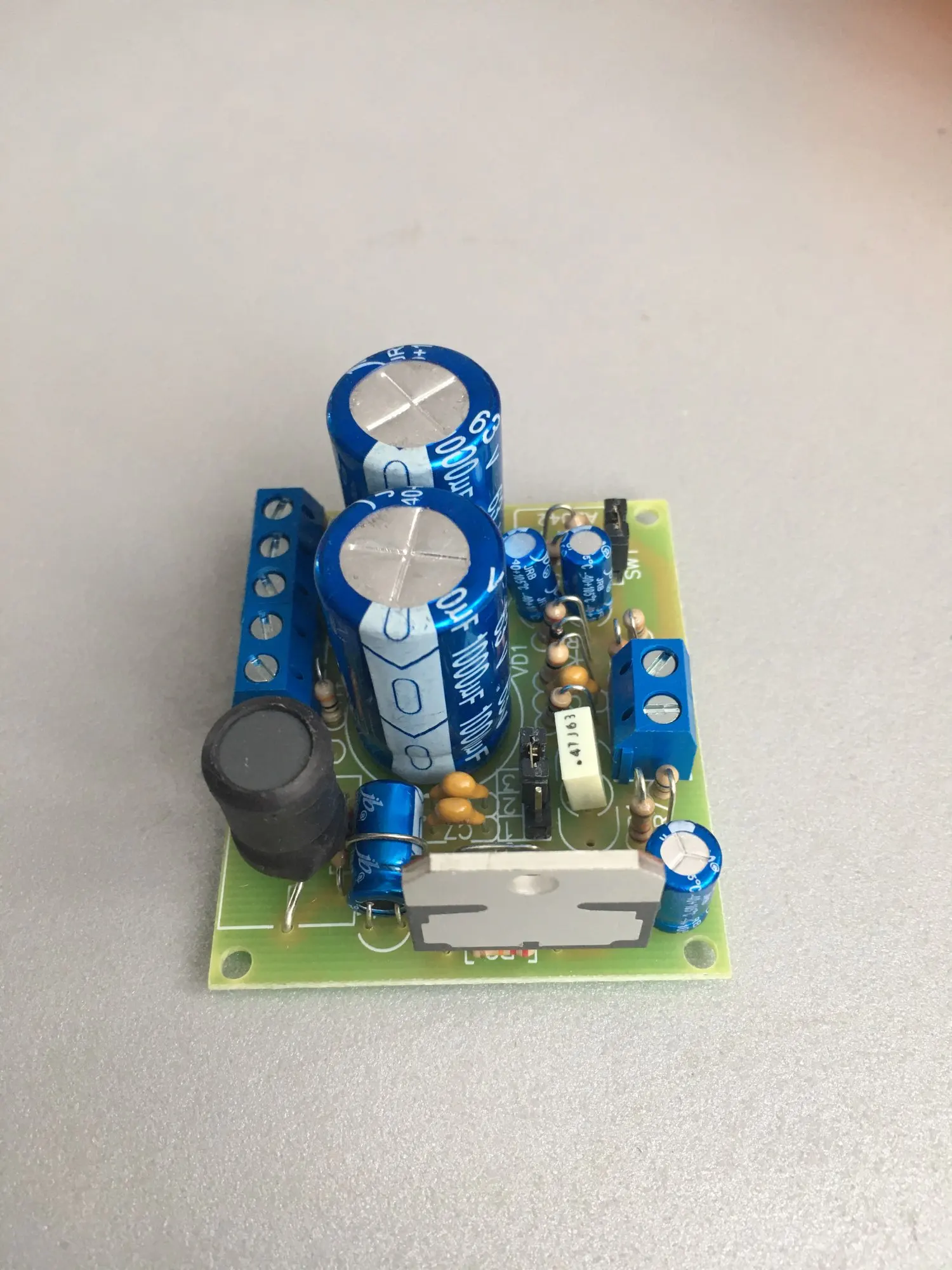

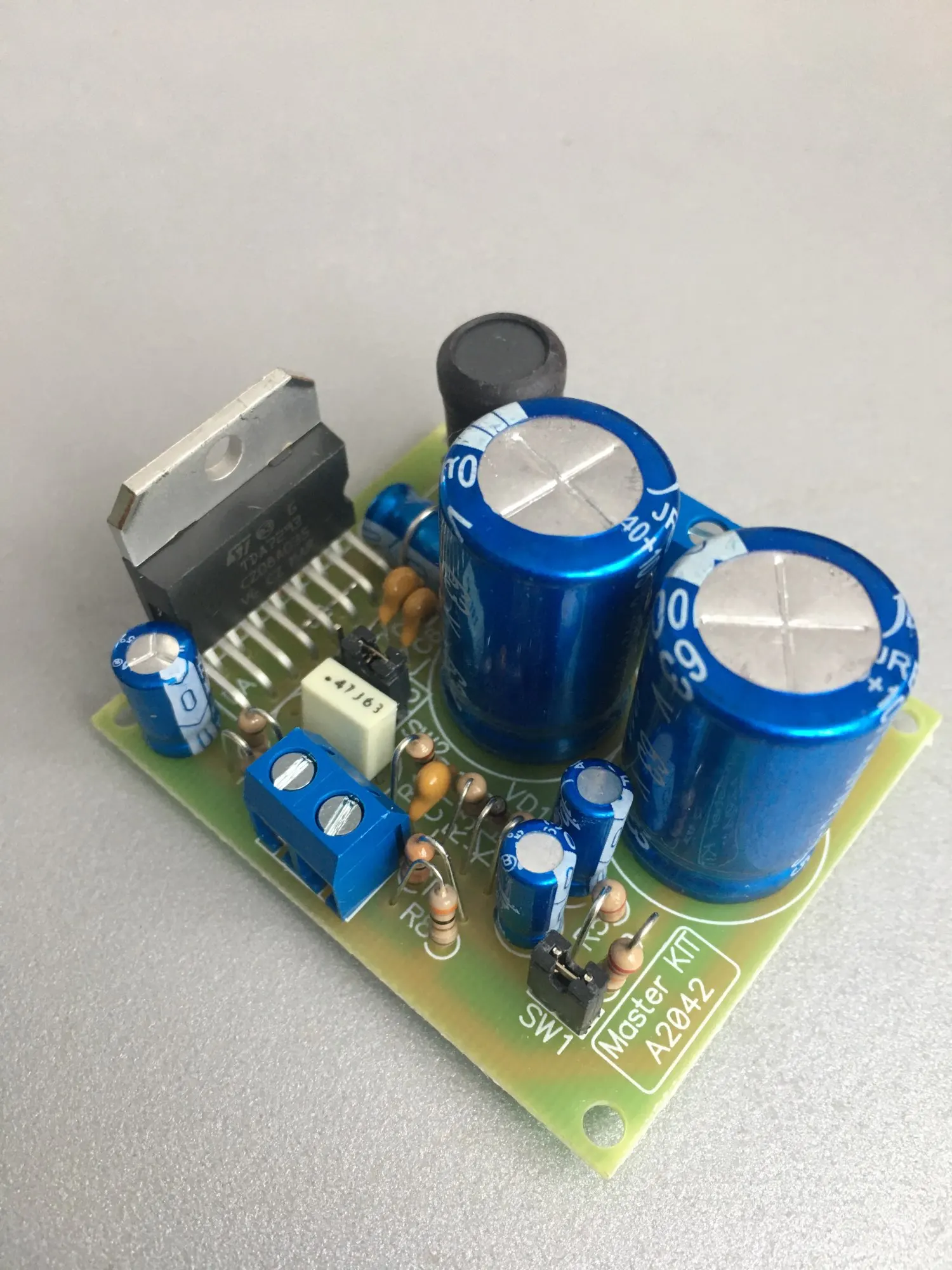

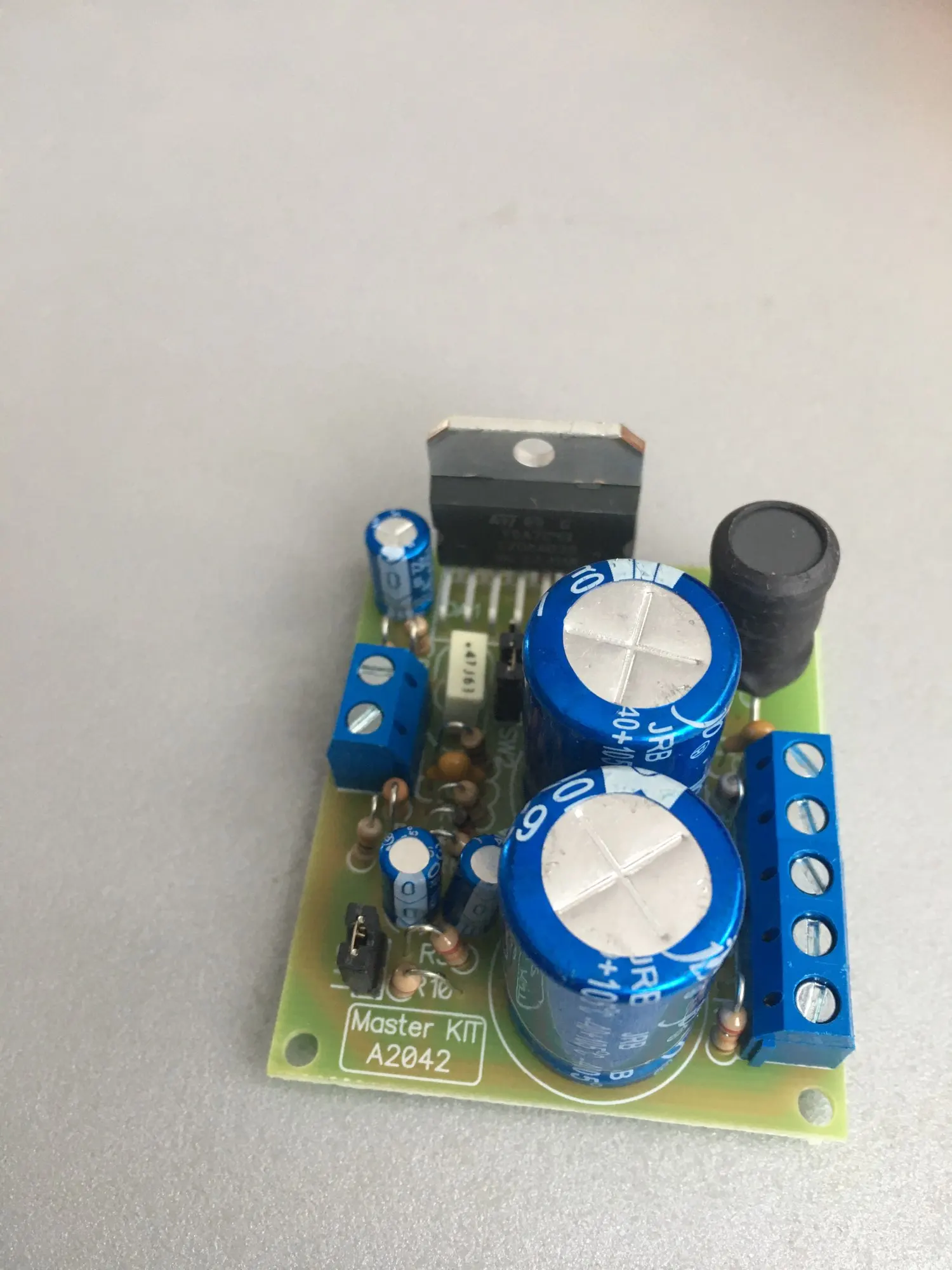

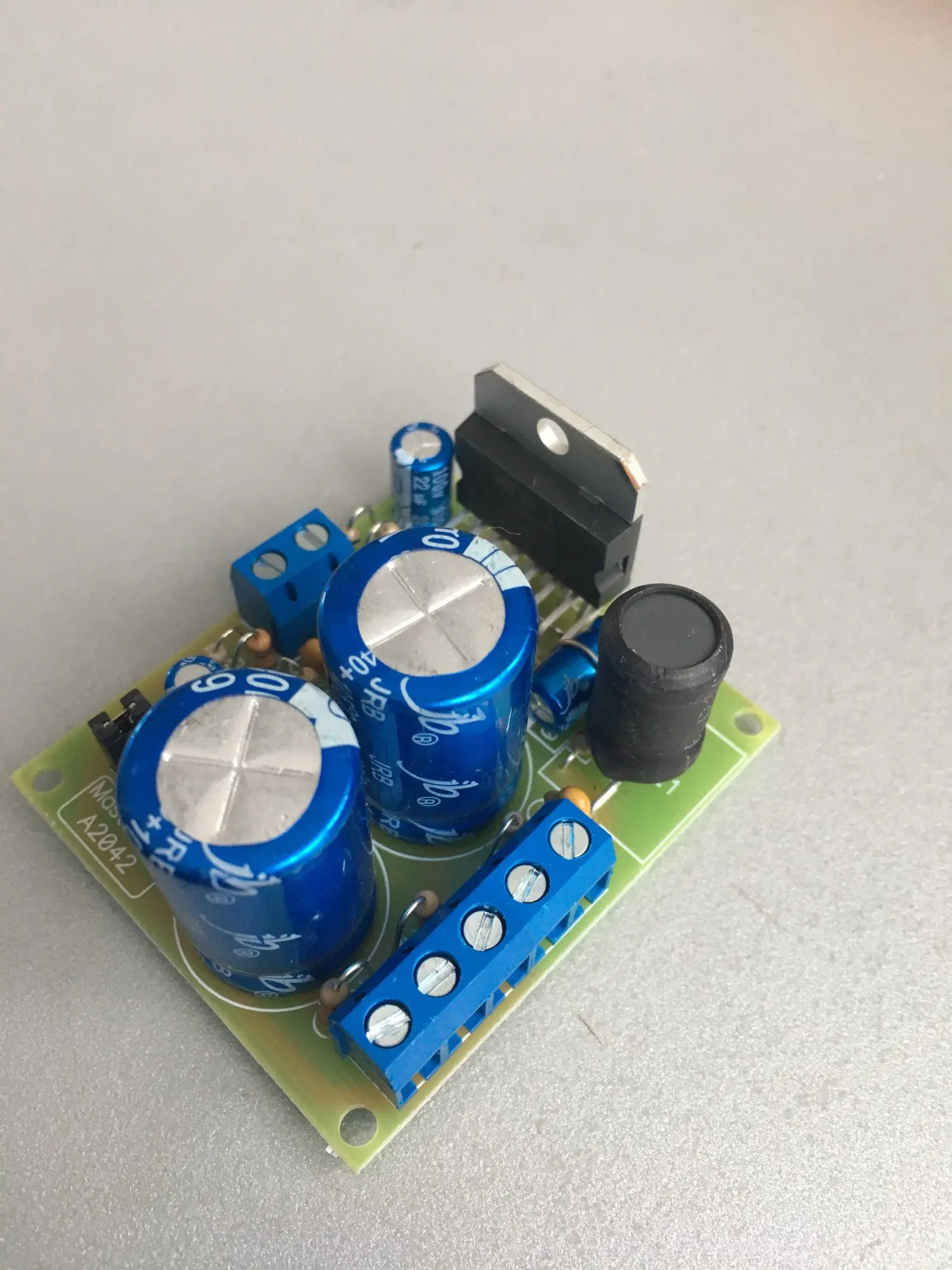

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ. Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Для построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117.

Правильно собранный УНЧ не требует настройки.

При достаточно низком уровне входного сигнала необходимо использовать предусилитель BM2118.

Нужен DC/DС преобразователь с двухполярным напряжением на выходе. По другому не получится. Такого преобразователя в нашем каталоге нет.
