Программатор электронной сигареты 2020 UPA USB V1.3, диагностический инструмент UPA USB 1,3, Чип ECU с адаптером EPPROM, полный комплект программатора ECU

Примечание:

Если CD был сломан или не читается, пожалуйста, свяжитесь со мной, чтобы получить ссылку для загрузки программного обеспечения.Пожалуйста, не открывайте спор или не оставляйте отрицательный отзыв об этом. Спасибо!

Топ 4 причины получить программатор USB UPA

1. Язык: английский

2. Аппаратная версия: V2014

3. Версия программного обеспечения: V1.3

4. Поддерживает новую функцию, но не имеет адаптера NEC в посылка

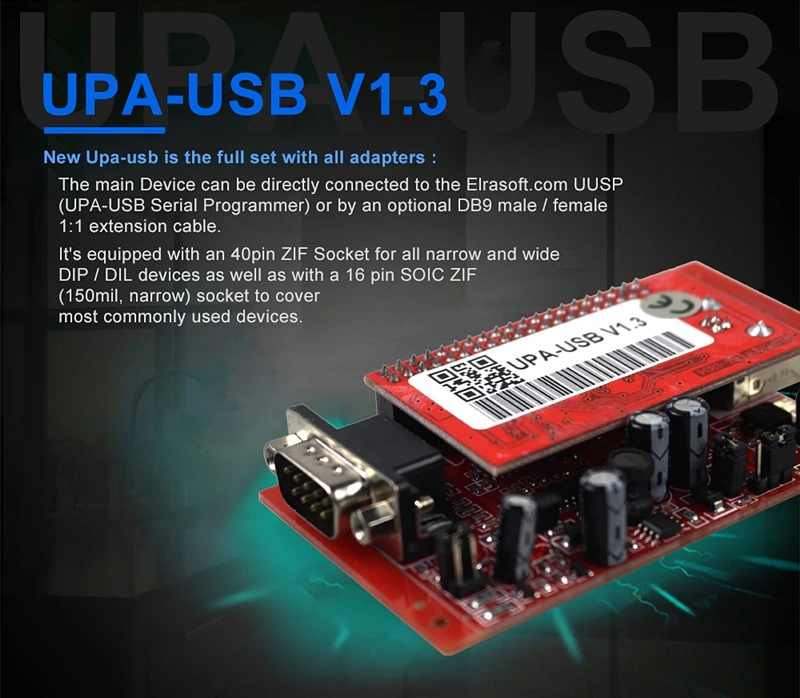

Новый Upa-usb полный комплект со всеми адаптерами, основное устройство может быть непосредственно подключено к Elrasoft.com UUSP (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1. Он оснащен 40pin ZIF сокет для всех узких и широких DIP / DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой вручную.

Дополнительные пакеты могут быть покрыты широко доступными адаптерами, подключенными к разъему 40 pin ZIF.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может быть подключен с помощью стандартного 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Включенные адаптеры PLCC ISP должны быть помещены непосредственно над паяльным чипом целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)

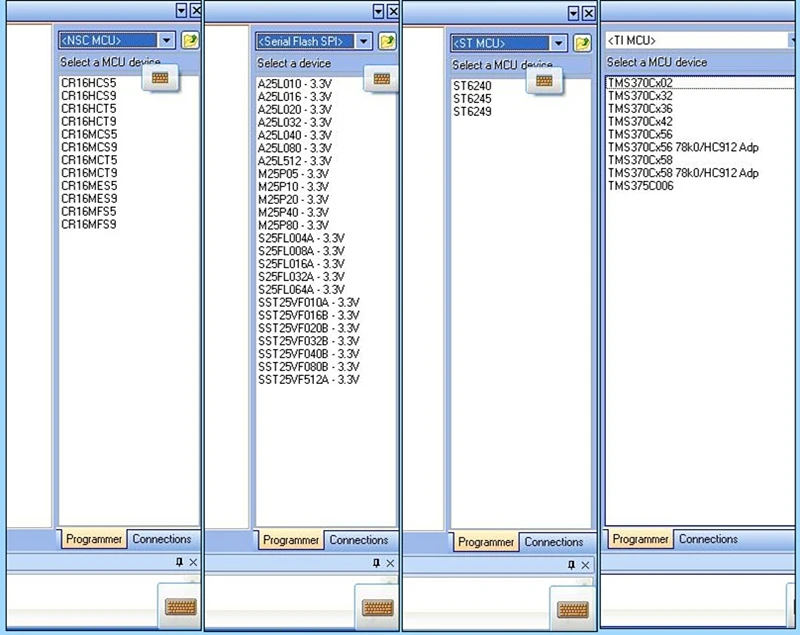

UPA-USB программатор устройства V1.3 обновление информации:

Добавлена поддержка MC9S12HY64/HA32

Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A

Добавлена поддержка 24C1024, 24C1025

Добавлено большое стирание данных памяти на фотографии 16F913-7/946, 12F629/675

Добавлена функция сценария GetPage

Добавлена функция сценария AutoBaudRateDevice (только устройства hc08)

Добавлен скрипт функции GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl

Добавлен скрипт функции enablepicmemoryregions (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;

Исправлена ошибка с функциями сценария программирование, считывание... При использовании с фотографиями

Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)

Исправлена ошибка при считывании 68hc11, если осциллятор не установлен в Auto

Обновленные файлы примера сценария

Программное обеспечение подписано в цифровой форме

Usb-драйвер upausb.sys цифровой подписью

EEproms

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.

Motorola MCU's

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к разъему ISP основной платы 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой)

Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA.

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *:CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 *:MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, mc68hc05hc05e6, MC68HC705E6, mc68hc05hc12, mc68hc05hc05hc05hc05b6, mc685.

Motorola HC08 *:MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *:MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, mc68hc11k6, mc68hc11k6, mc11hc11kp2

Motorola HC12 *:MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, mc68hc912dga

Motorola HCS12 *:MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

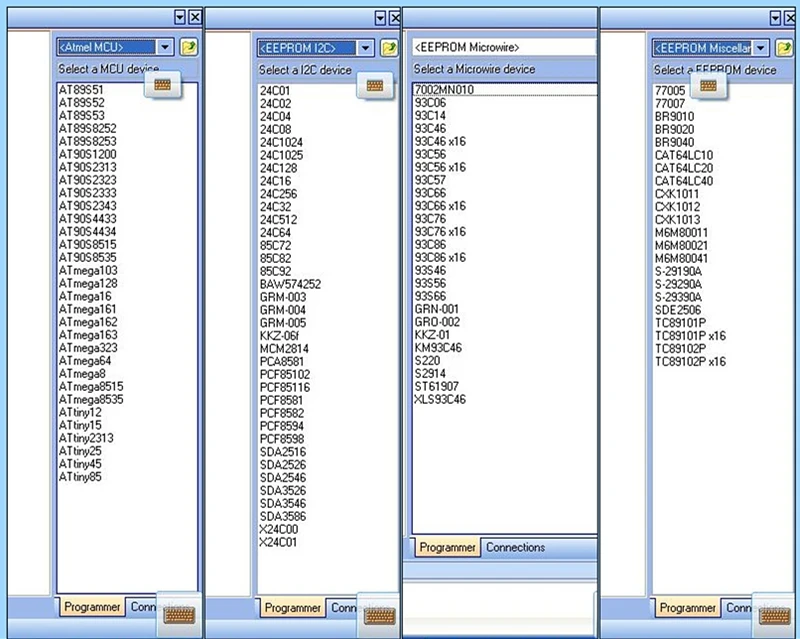

Atmel 8051 Архитектура:AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасность:T90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Микрочип PIC12:PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16:16f628 (A), PIC16F628(A), PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), 16f871, picf871 PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C:24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

Микропровод EEPROMs:7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, st693s46,

EEPROMs SPI:M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, m25p950st80, 950st80, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное:CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* Только EEPROM

NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

1 шт. х Основной блок

1 шт. х USB кабель

1 шт. x CD

1 шт. x 5-контактный кабель

1 шт. x адаптер типа 1 на eprom I2C,SPI, Microware e M35080

1 шт. x адаптер типа 2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84

1 шт. x адаптер Type3 Motorola MC68HC08AS-PLCC52

1 шт. x адаптер Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68

1 шт. x адаптер Type5 Motorola MC68HC(9)08-QFP64

1 шт. x адаптер Type6 Motorola MC68HC11F1-PLCC68

1 шт. x адаптер Type7 Motorola MC68HC05H12-PLCC52

1 шт. x адаптер Type8 Motorola MC68HC11K-PLCC84

1 шт. x адаптер Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52

1 шт. x адаптер Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64

1 шт. x адаптер Type11 Motorola MC68HC11K-QFP80

1 шт. x адаптер Type12 Расширенный адрес

1 шт. x адаптер Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64

1 шт. x адаптер Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52

1 шт. x адаптер Type15 Motorola MC68HC(7)05E6-SOIC28

1 шт. x адаптер Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64

1 шт. x адаптер Type17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80

1 шт. x адаптер Type18 Motorola MC68HC11F1-QFP80

1 шт. x адаптер Type19 Motorola MC68HC11L6-PLCC68

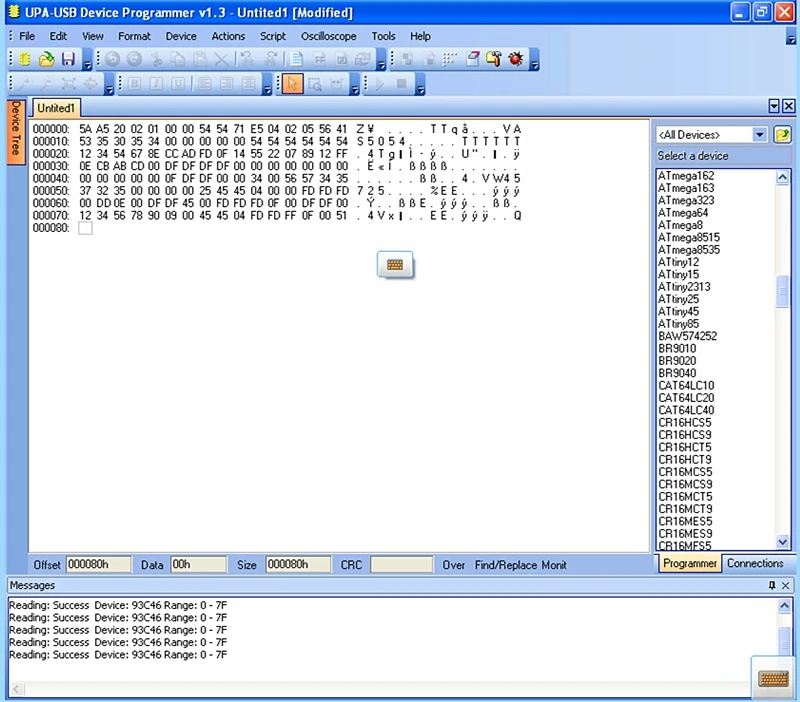

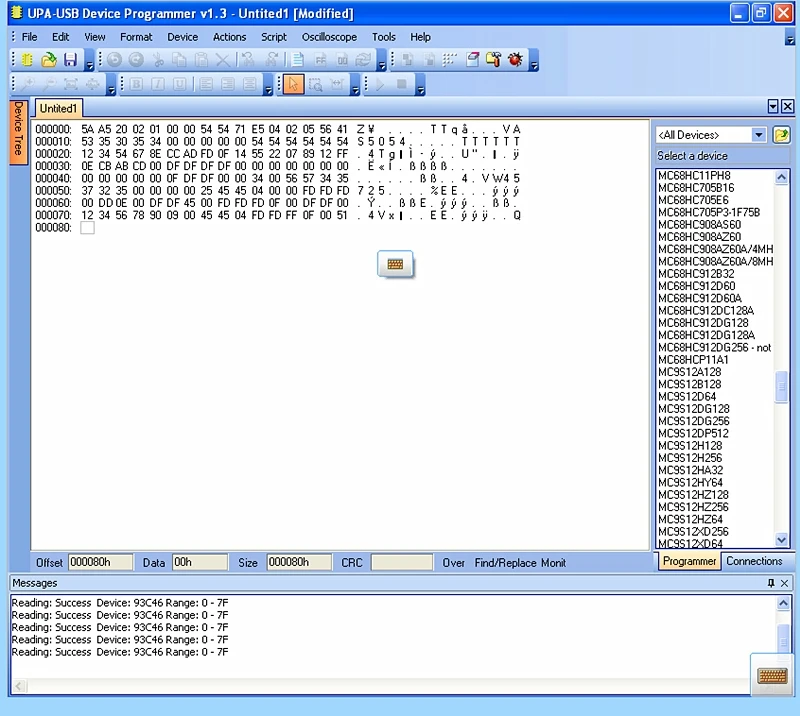

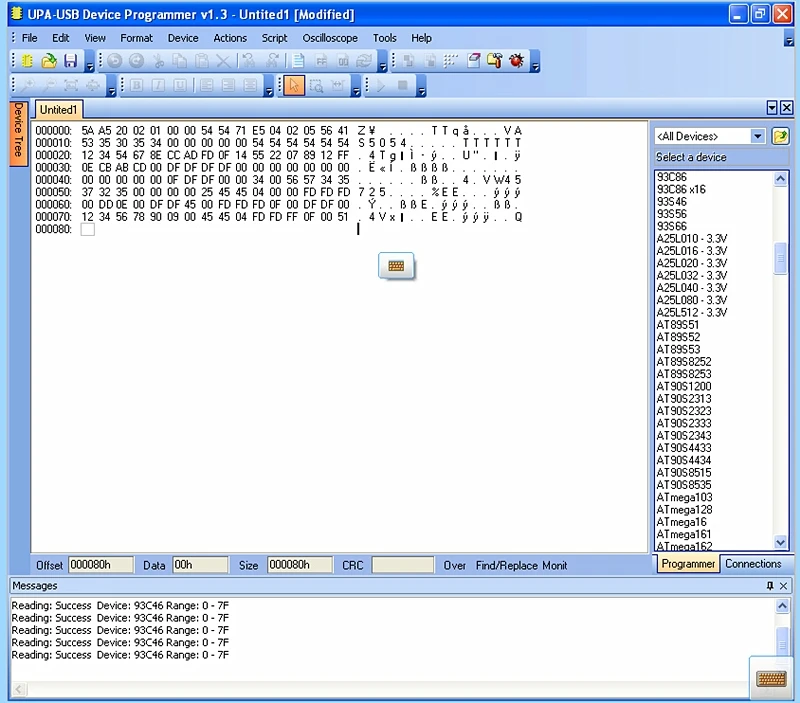

Как читать чип 93C?

Вся информация о чипе

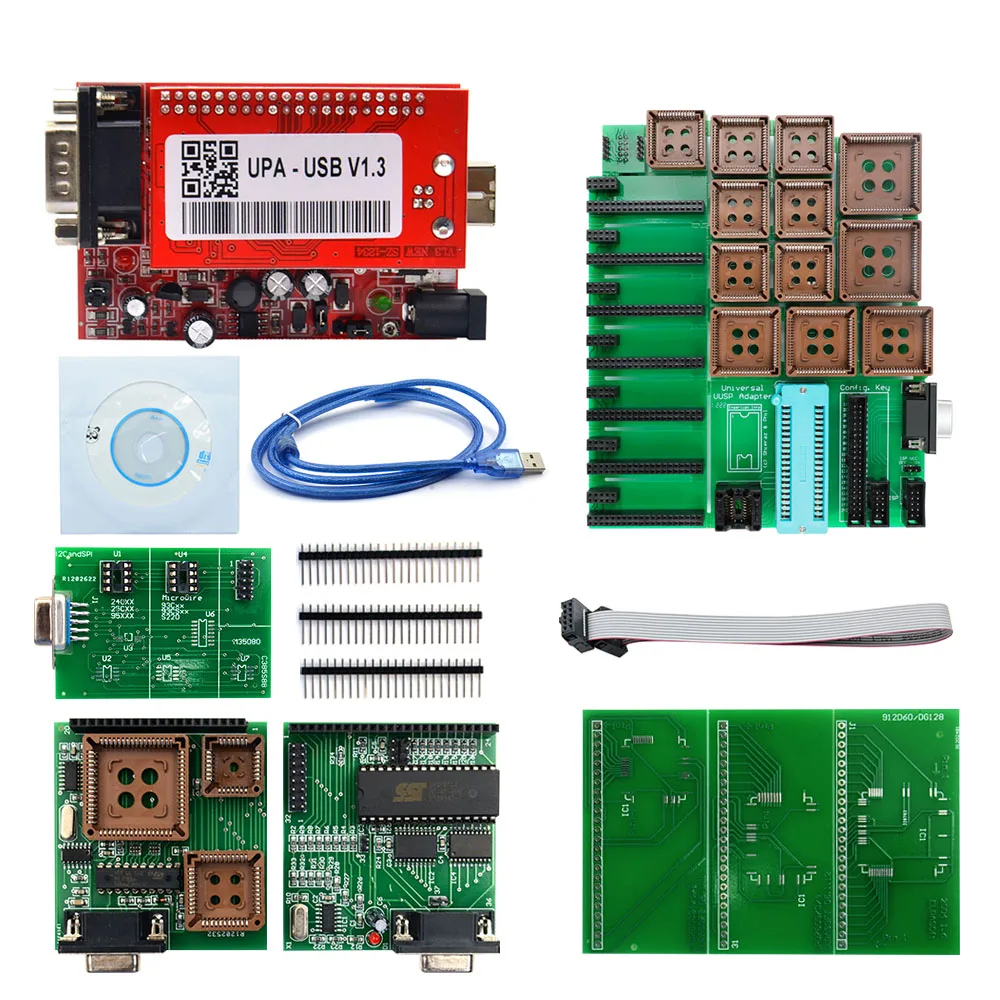

Красный UPA USB V1.3 Полный комплект:

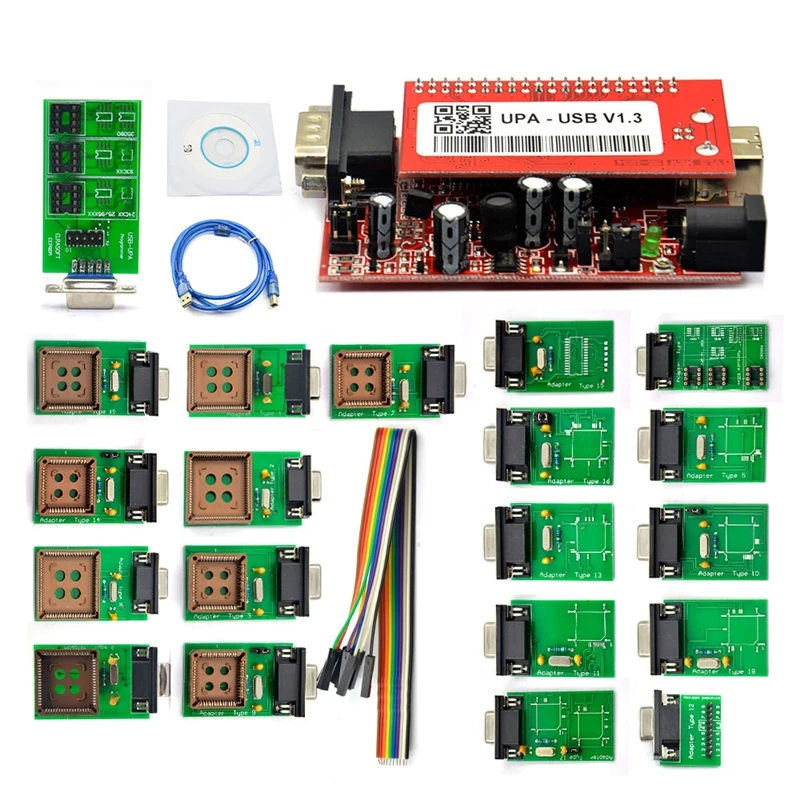

UPA USB V1.3 Полный комплект:

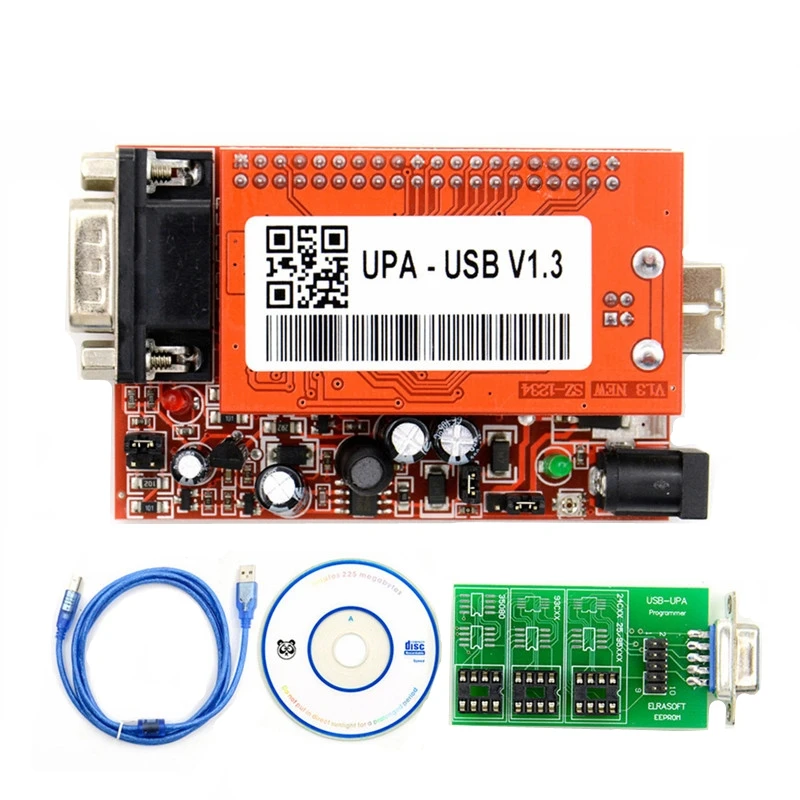

UPA USB V1.3 Основной блок:

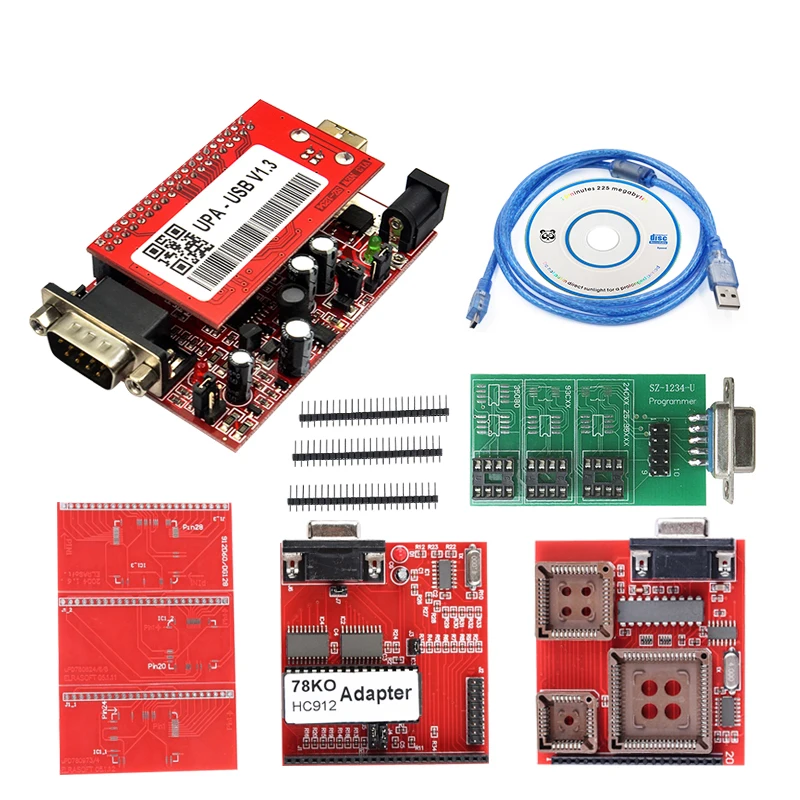

UPA USB V1.3 Полный комплект:
