Описание:
Этот модуль основан на MAX30205, который является датчиком температуры, который может точно измерить температуру и обеспечить сигнал перегрева/прерывание/выключение. Устройство использует аналого-цифровой преобразователь sigma-delta с высоким разрешением (ADC) для преобразования измерения температуры в цифровую форму.
Совместимый с I2C двухпроводной Последовательный интерфейс позволяет получить доступ к результатам преобразования. Устройство принимает стандартные команды I2C для считывания данных, установки порога отключения сигнализации перегрева (OS) и настройки других функций. При чтении регистратора температуры любые изменения температуры будут игнорироваться до тех пор, пока чтение не будет завершено. После завершения операции считывания, для нового измерения температуры будет обновлен регистр температуры.
MAX30205 имеет три линии выбора адреса, в общей сложности 32 доступных адреса. Датчик имеет источника питания Диапазон напряжения 2,7 V до 3,3 V, источника питания током по мере того как низко как 600 & микро, а, и это I2C совместимый интерфейс с замком, защита от идеально подходит для ношения в фитнесе и медицинских целях. MAX30205 измеряет температуру собственной штамповки. Тепловой путь между чипом и снаружи определяет Точность измерения температуры. Внешняя температура в основном проводится до температуры чипа через провода и открытые прокладки. Таким образом, это устройство является самым простым для измерения температуры PCB. Для измерения температуры окружающей среды, пожалуйста, установите устройство на PCB (или часть PCB) при температуре окружающей среды. Из-за низкого тока питания самонагревание устройства оказывает Наименьшее влияние на ошибки температуры.
Регистр конфигурации содержит 8-bit data, и начинается с одного преобразования (ONE-SHOT), позволяет автобус таймаута, закрывается, неисправностей очереди комплект, формат данных, выбирает полярность ОС и определяет, находится ли выход ОС в режиме компаратора или в режиме прерывания.
Характеристика:
Высокоточная работа с низким напряжением помогает дизайнерам найти ошибки и энергозатраты
0,1 °C точности (37 °C до 39 °C)
16-битное Разрешение температуры (0,00390625 °C)
Диапазон напряжения питания 2,7 в до 3,3 В
Размеры: 2,9x2,9x0,05 дюйм (ов)
0,81 унций
Посылка включает в себя:

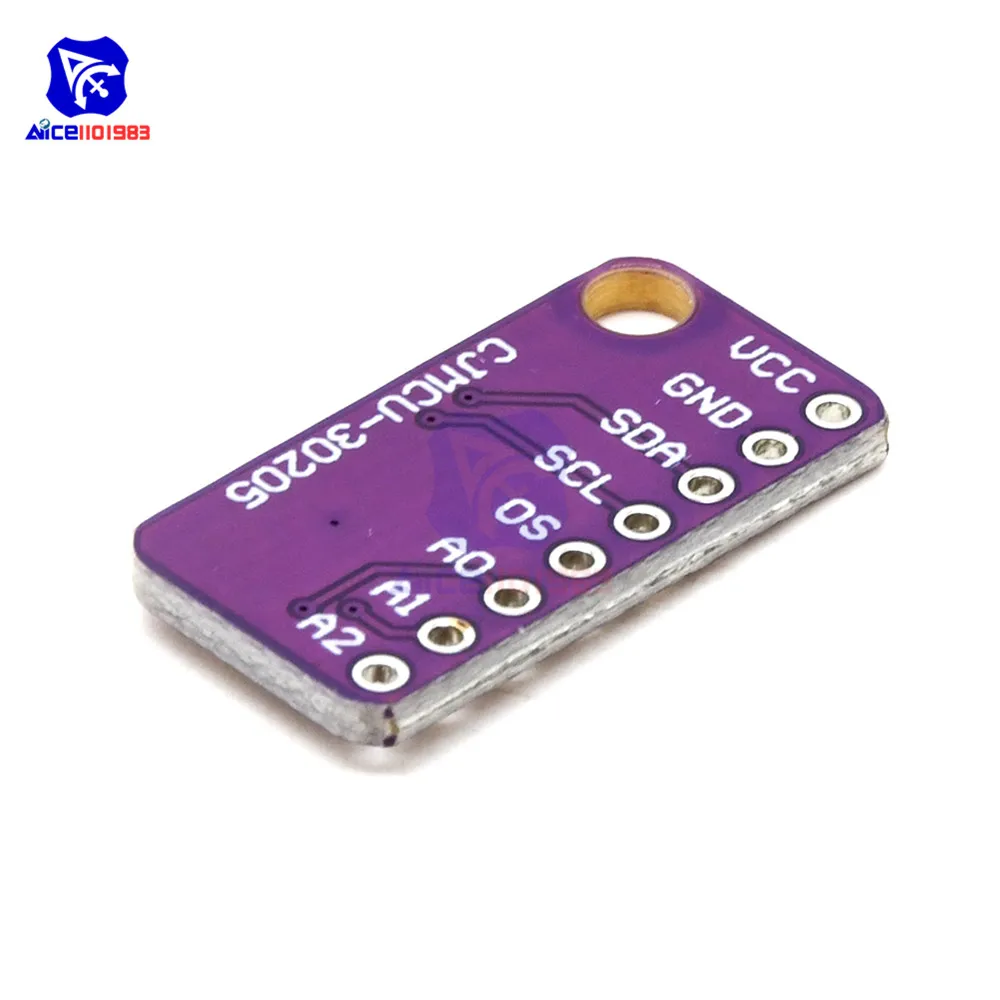

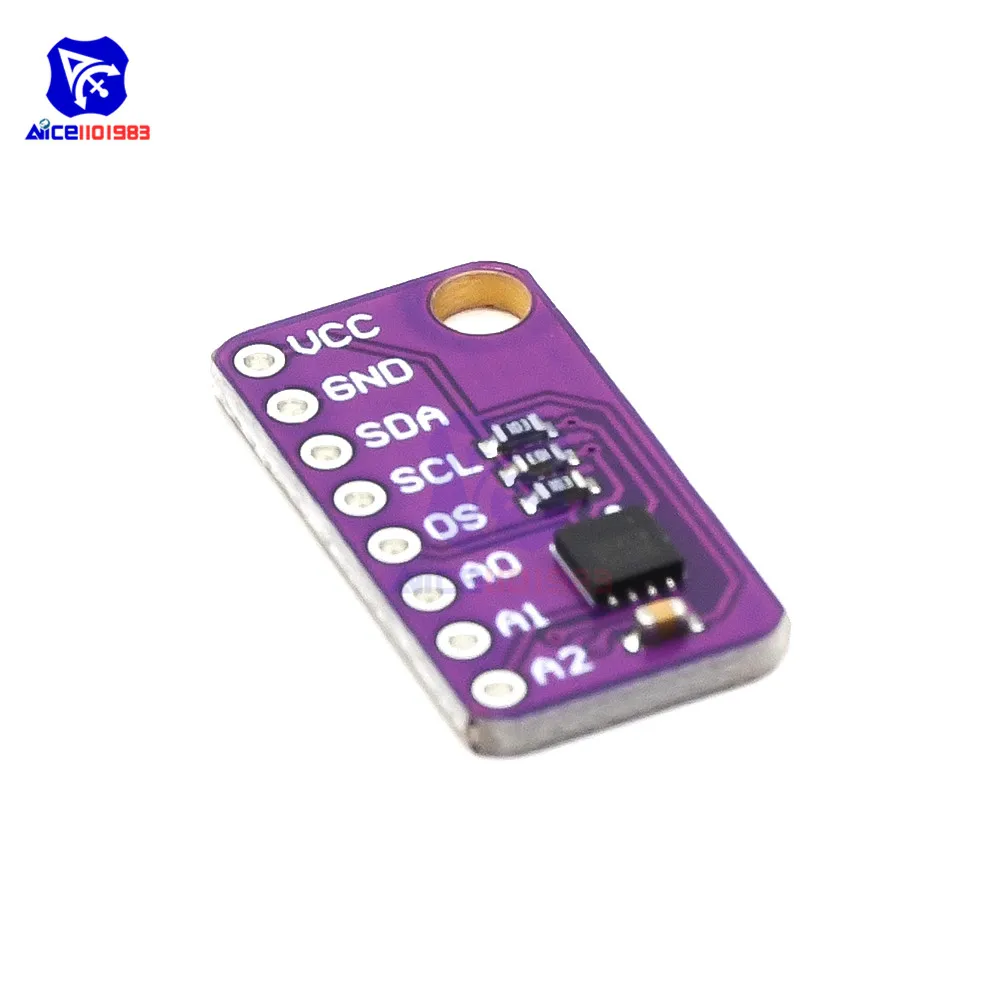

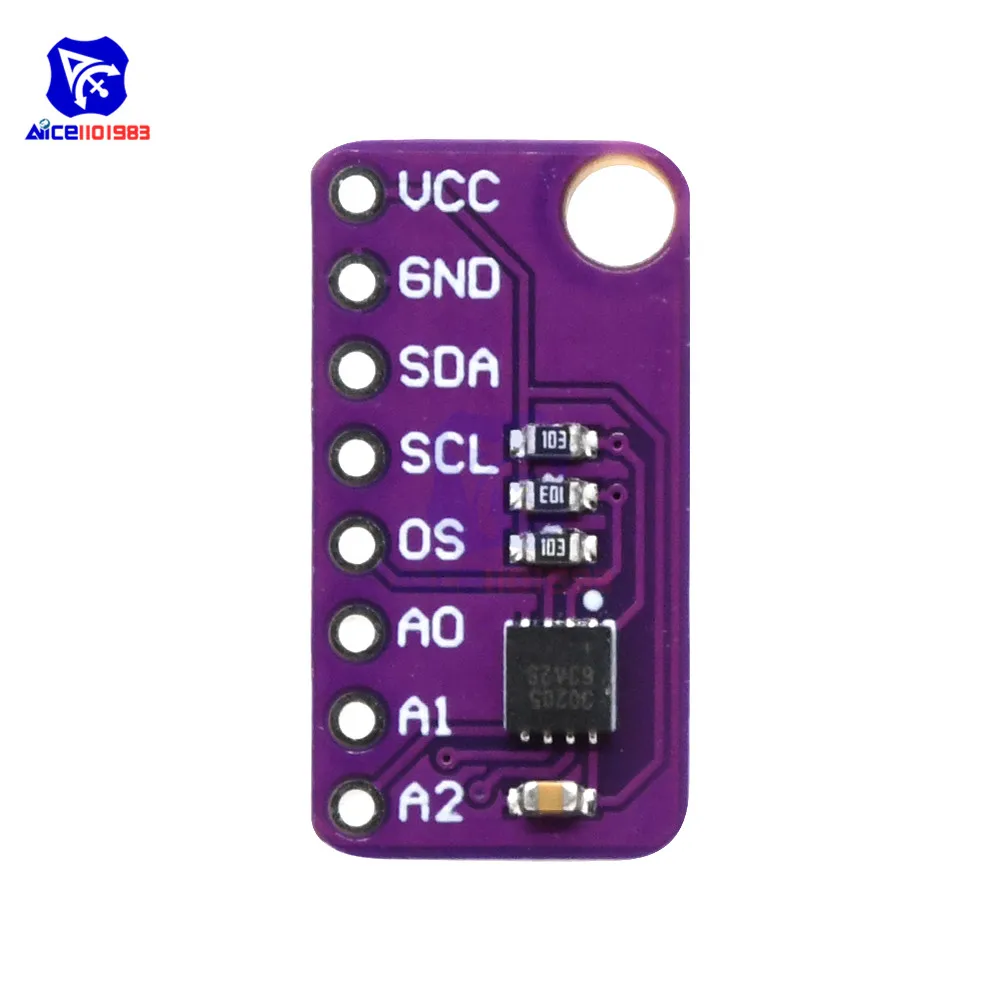

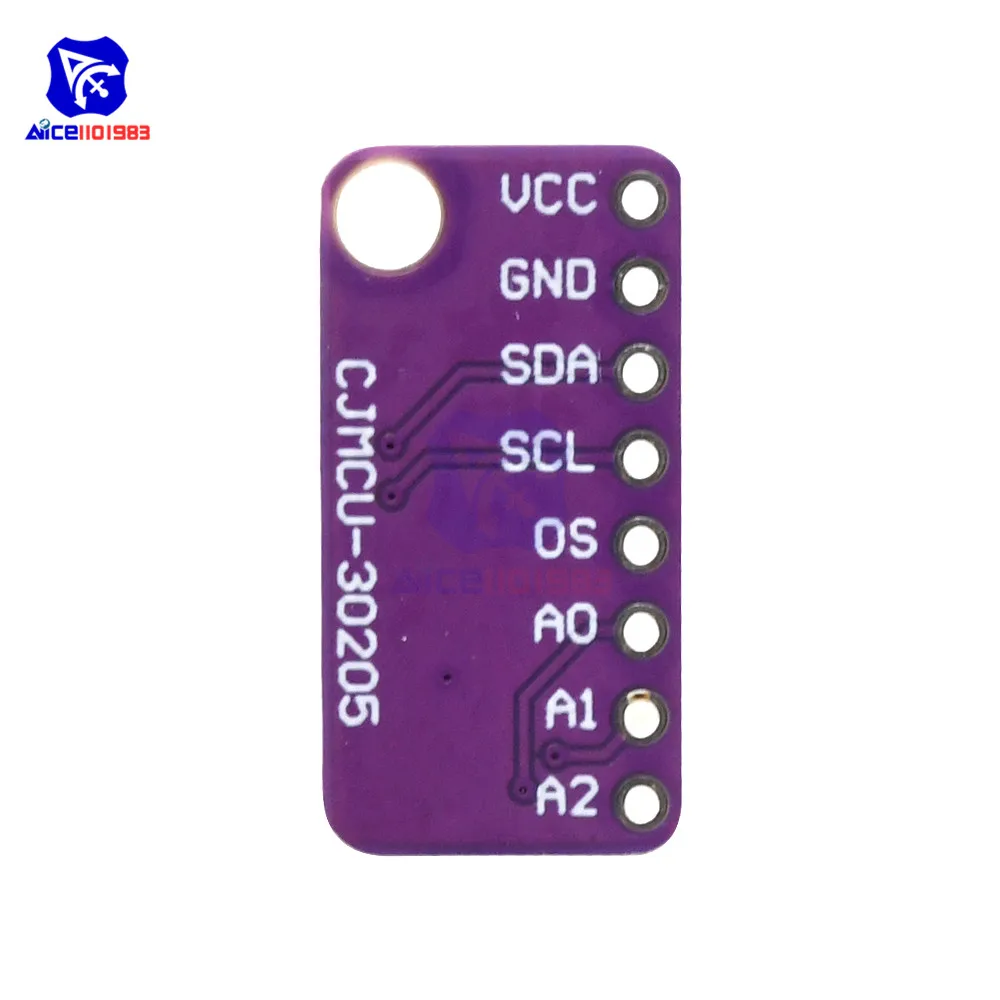

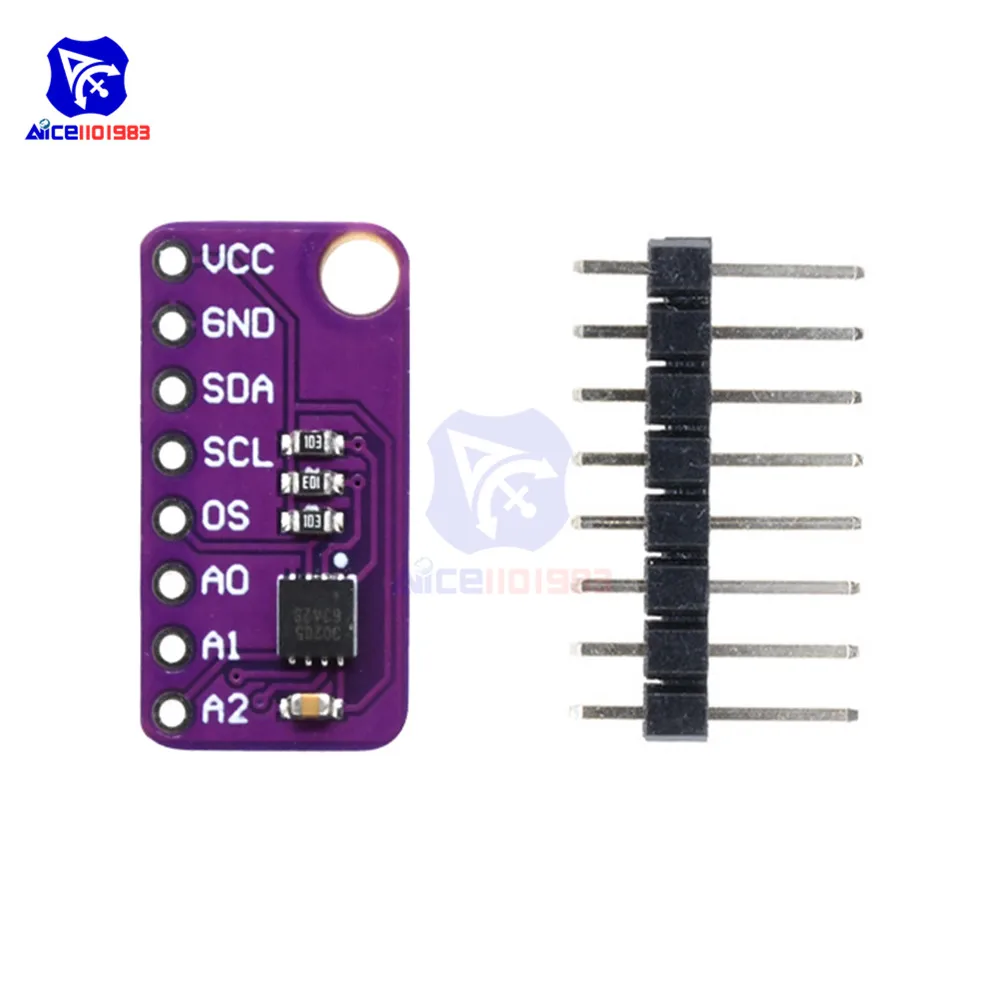

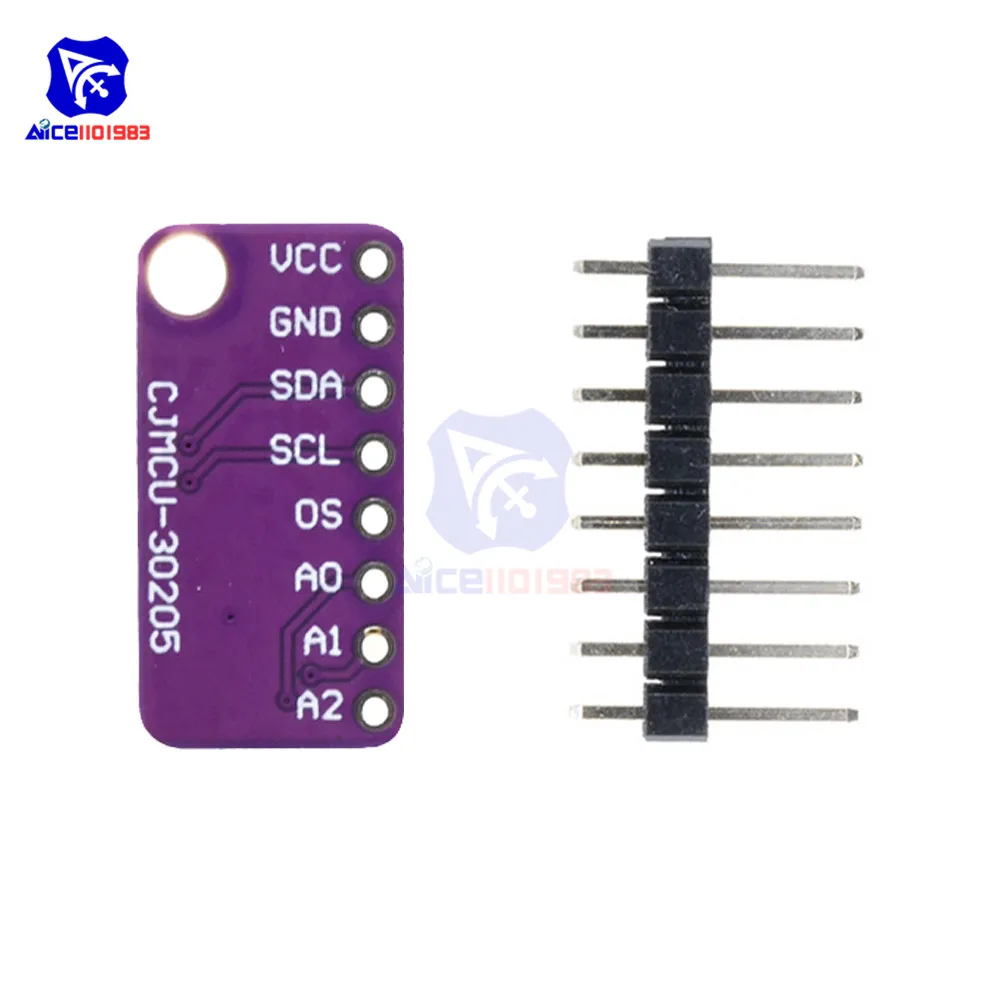

1 * Модуль датчика температуры MAX30205
