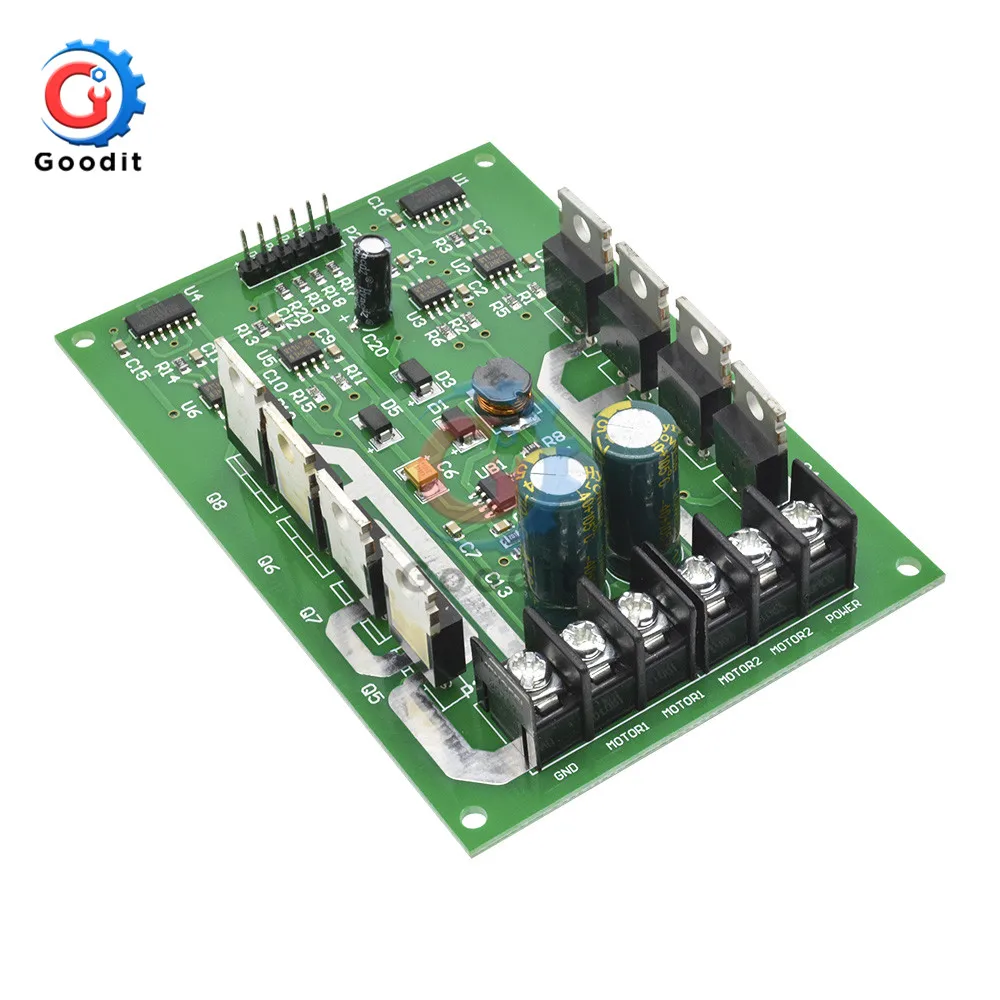

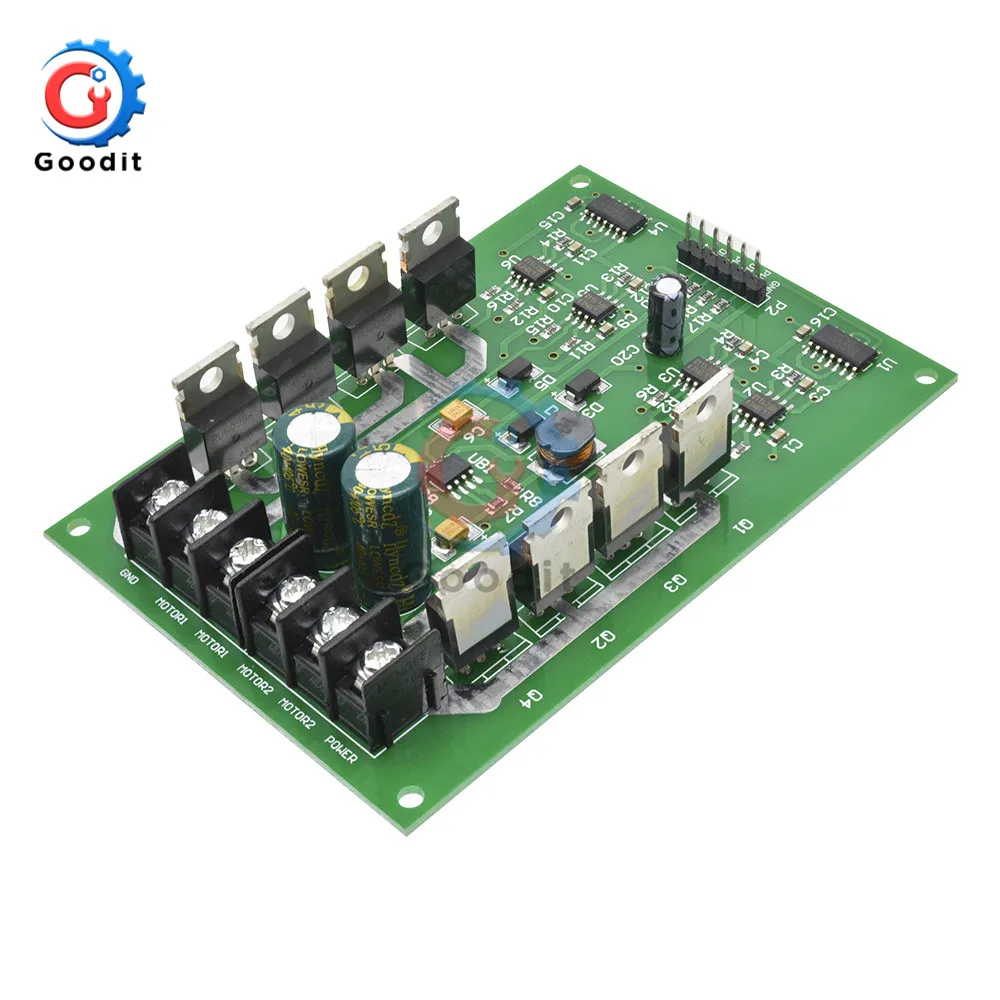

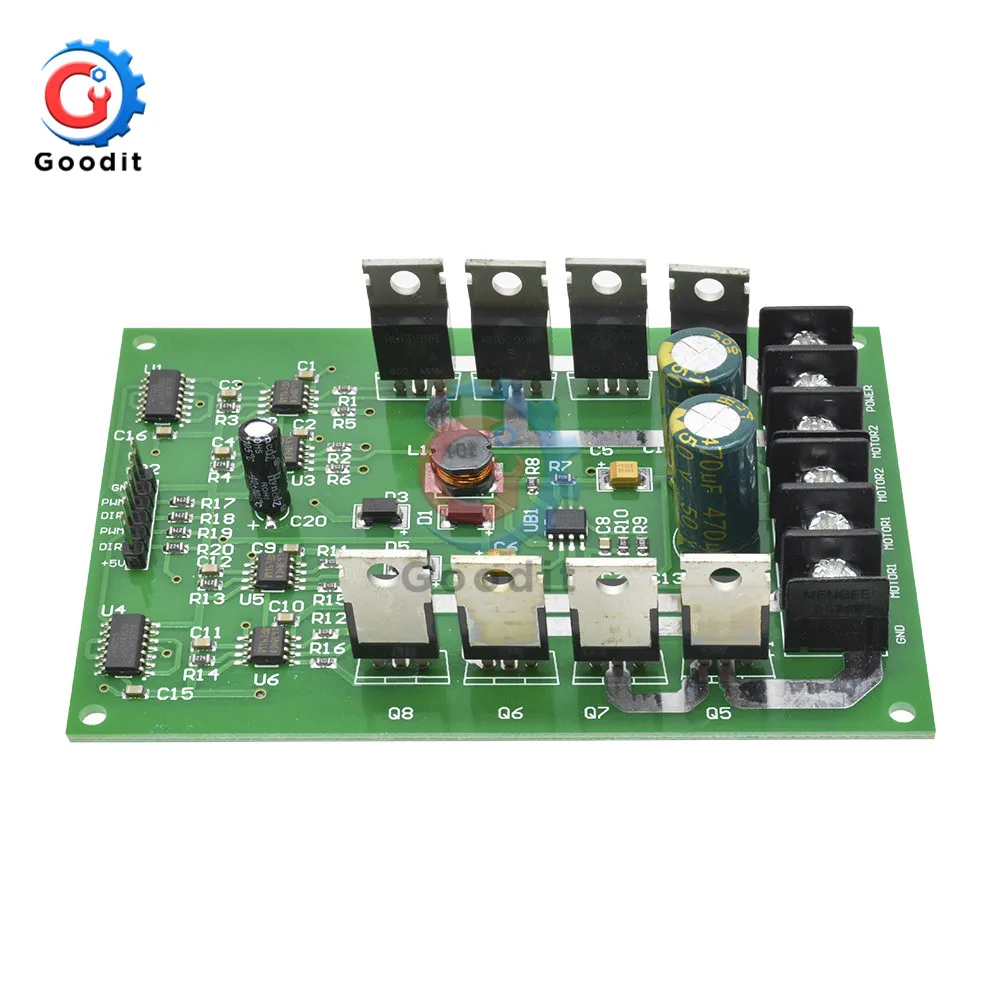

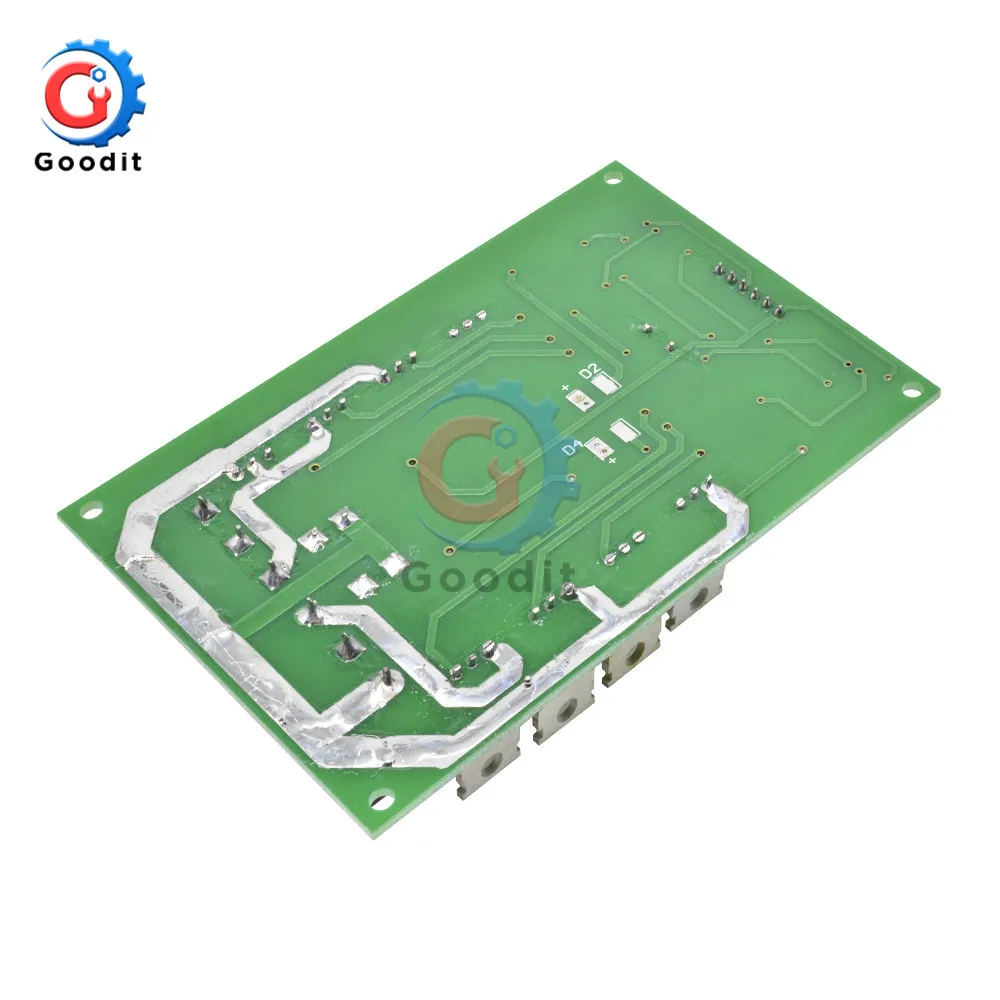

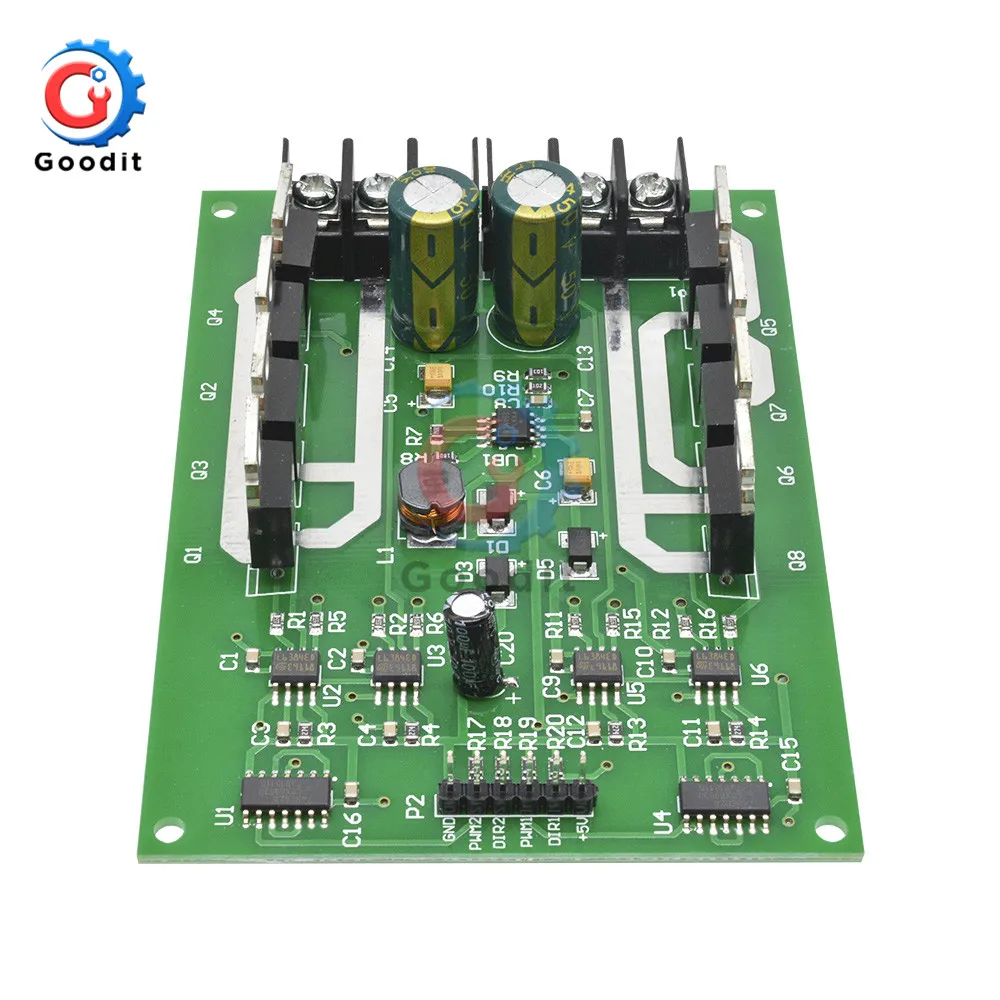

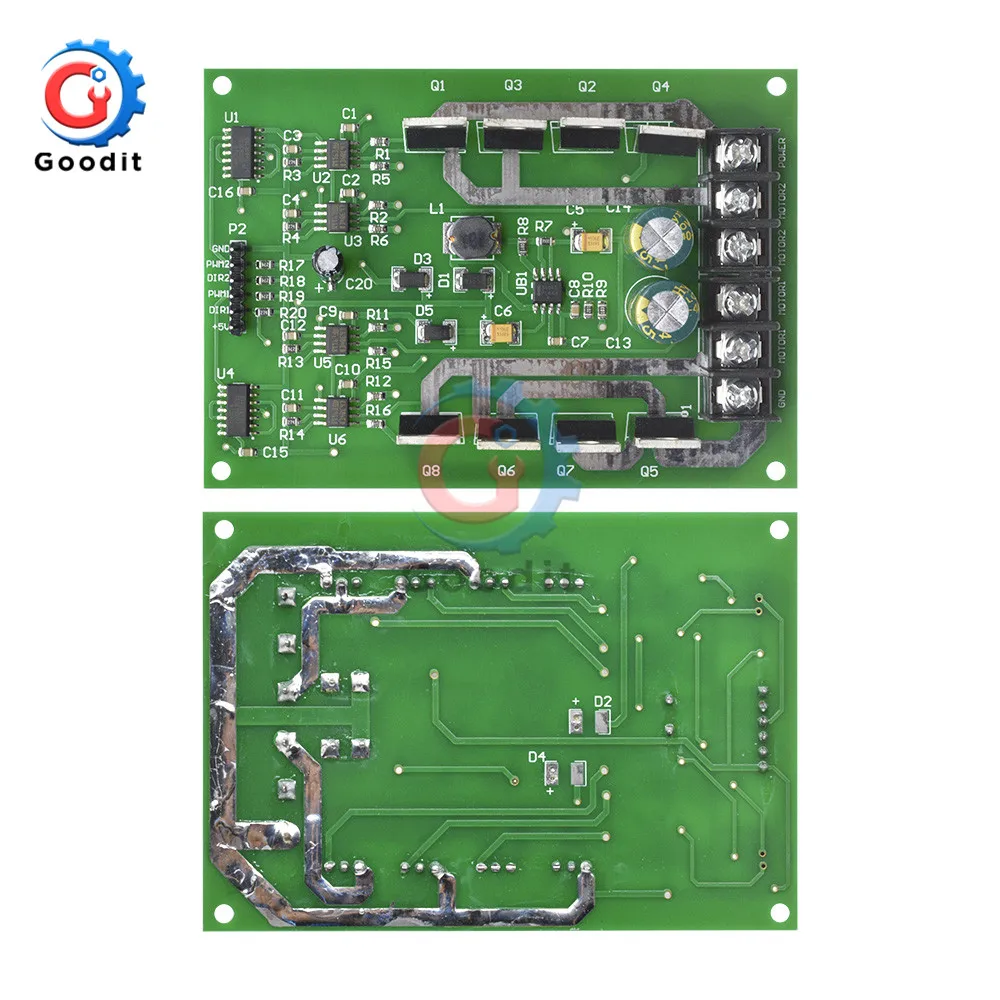

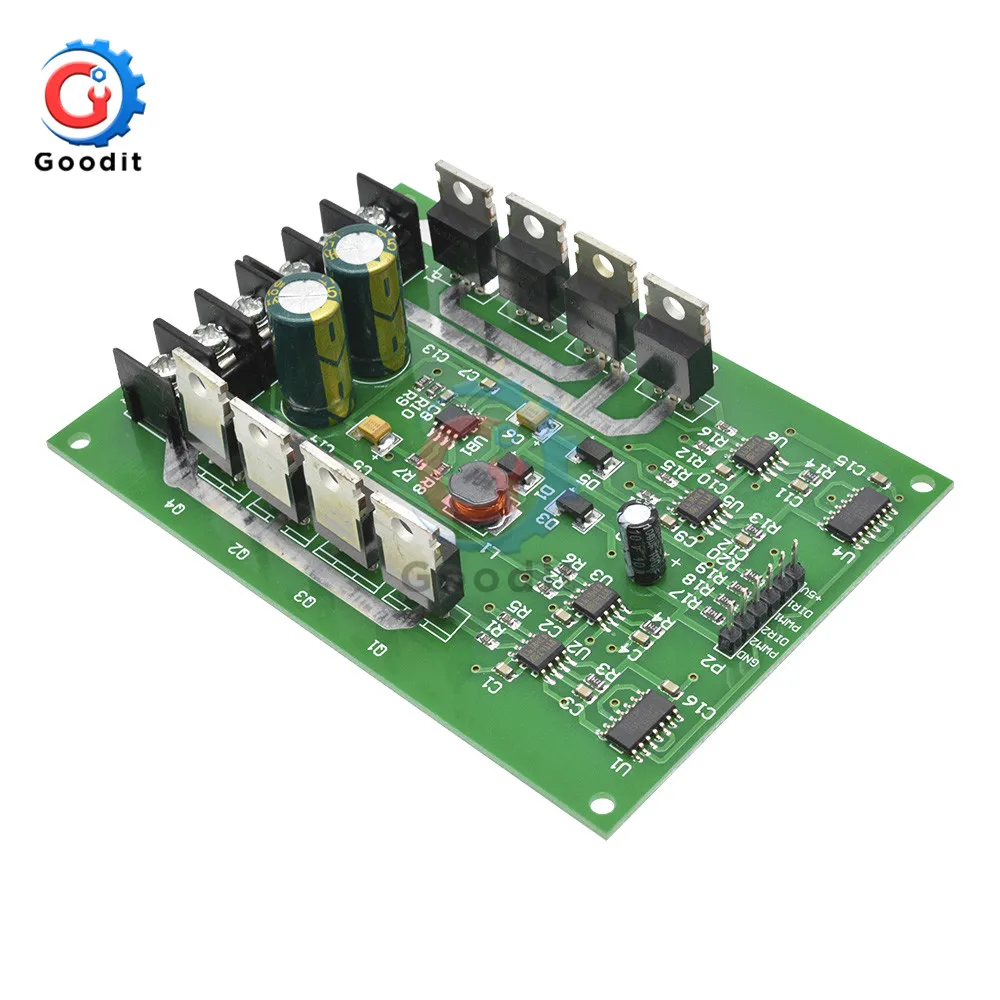

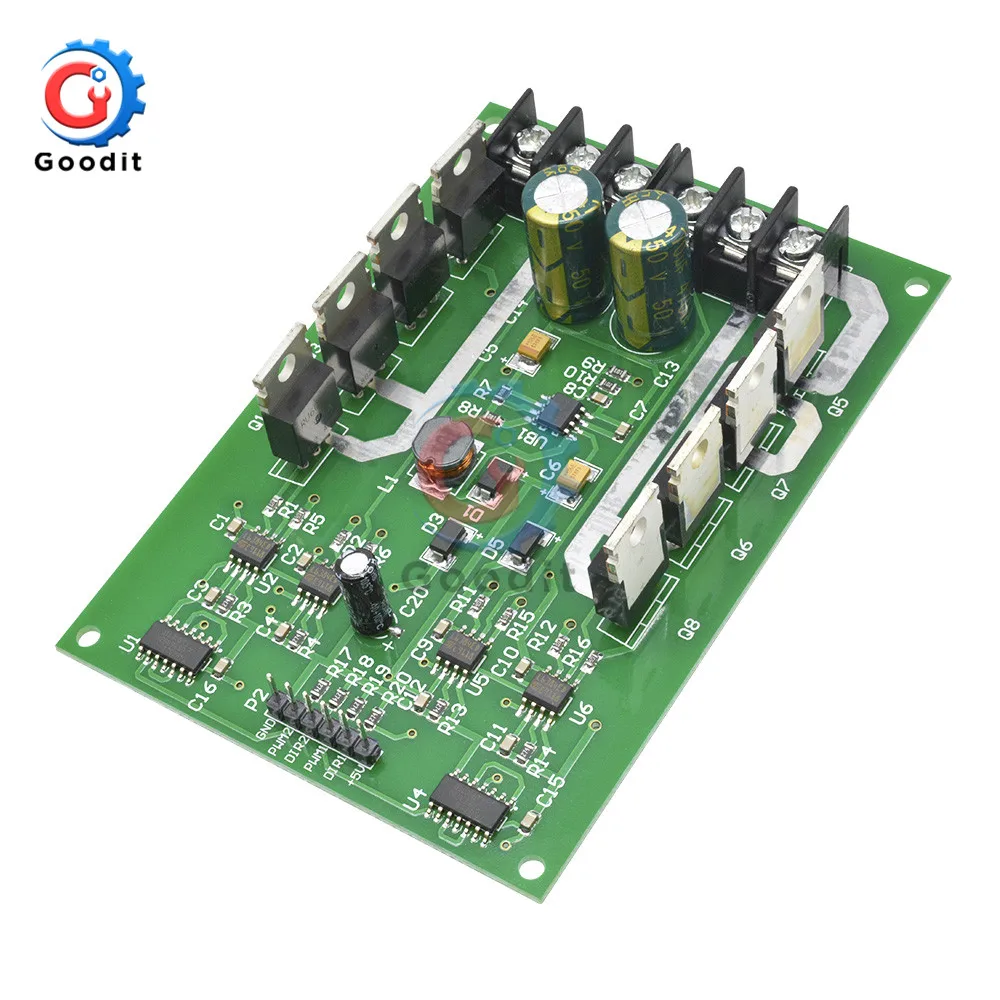

Модуль драйвера двигателя постоянного тока 3 -36 в, H-образный мост постоянного тока MOSFET IRF3205 15A Peak 30 A, максимальный ток, двойной драйвер двигателя, модуль для хлебопечки

Описание:

Характеристики привода этих non-L298 чипов привода двигателя можно сравнить. Привод фокусируется на токе и эффективности, эффективной мощности двигателя и срока службы батареи. Выдерживает высокие перегрузки по току до 30А. Этот привод также имеет функцию тормоза, которая останавливает двигатель быстро, тормоза быстро, и тормоза очевидны, что позволяет легко реализовать эту функцию. Драйвер использует все две чипы драйвера полумоста + низкостойкие n-канальные компоненты MOSFET. Завершите надежный режим привода двух чипов драйвера полумоста, чтобы минимизировать потери переключения MOSFET. Для улучшения использования энергии. Чип драйвера MOSFET оснащен функцией аппаратного тормоза и отзывы о питании. Этот драйвер является превосходным интегрированным решением для интегрированных низкомощных чипов и других полумостовых полей питания и сложных проблем и проблем с дополнительным приводом. MOSFET IRF3205 использует две Выделенные чипы драйвера полумоста для использования конденсатора bootstrap на верхней трубе, что позволяет канал MOSFET с достаточным напряжением привода быстро открывать, улучшает кривизну ускорения двигателя, И быстрое торможение двигателя. Это позволяет быстро запускать тележку и быстро затыкать. Драйвер может работать от 0% до 99% рабочего цикла модуляции шим, и напряжение привода двигателя может быть полностью получено.

Особенности:

Вращение двигателя вперед: DIR = 1 PWM = PWM

Разворот двигателя: DIR = 0 ШИМ = ШИМ

Стояночный тормоз: DIR = X PWM = 0 (X-любое состояние)

Двигатель и подключения к сети

Питание подключено к положительному источнику питания и GND является отрицательным. Два мотора, подключенных к MOTOR1, MOTOR2

Параметры:

Номинальное напряжение: 3 -36 в (его можно настроить в соответствии с пользователем)

Номинальный ток: 15A

Максимальный ток: 30A

Использование: умные автомобили Freescale соревнование студентов электронный дизайн соревнование различные схемы управления двигателем постоянного тока

Размер: Длина 108 мм, ширина 58 мм

Примечание: материнская плата промышленного уровня не предоставляет схему цепи.

Посылка включает в себя:

1x3-36V двойной 15A H-Bridge DC драйвер двигателя 30A для робота/автомобиля Arduino совместимый
