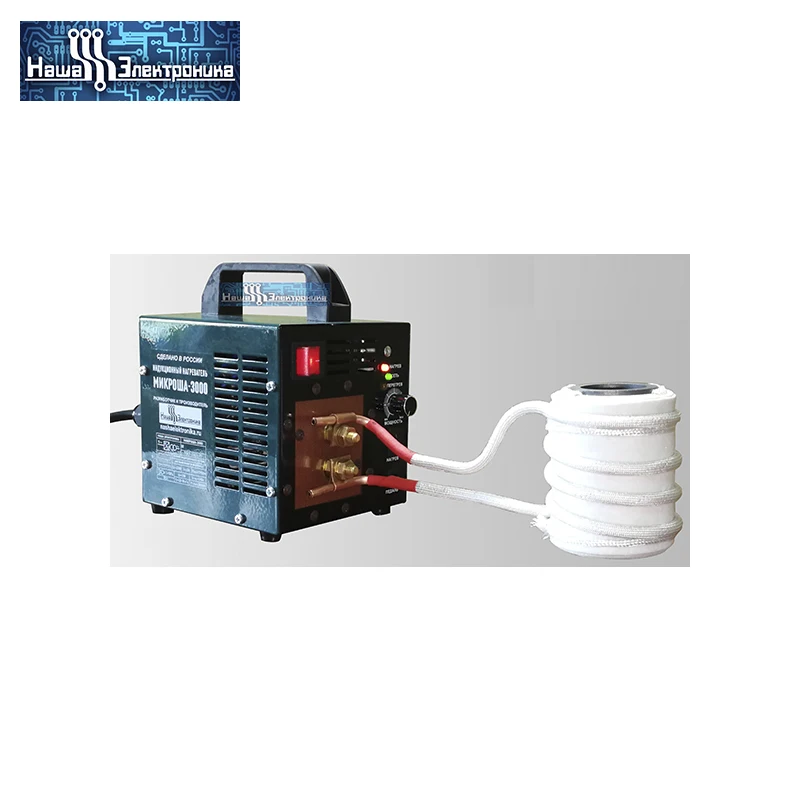

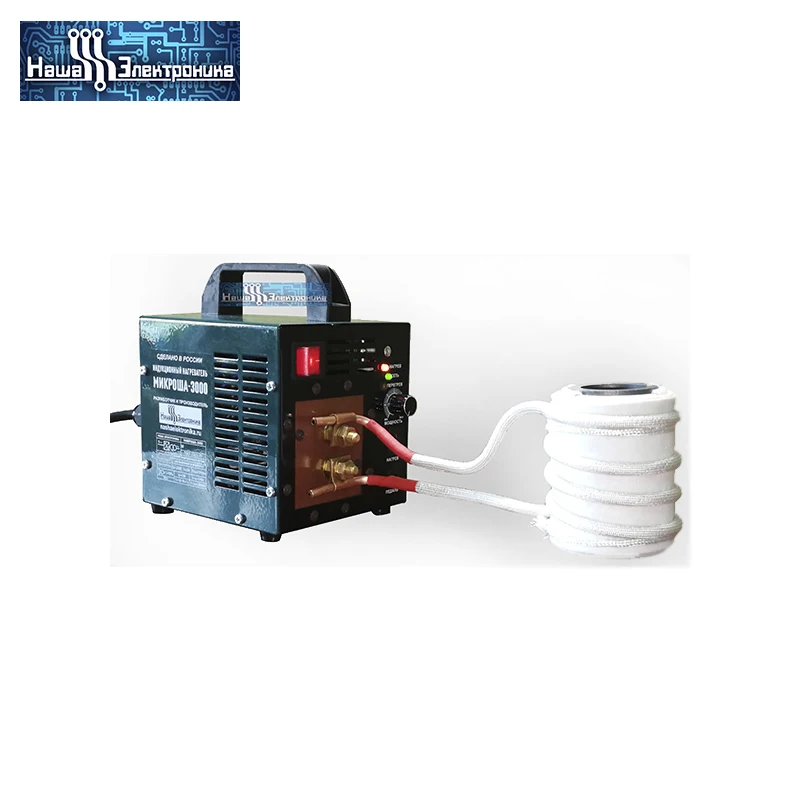

Индукционная плавильная мини-печь МИКРОША-3000, разработанная и производимая компанией НАША ЭЛЕКТРОНИКА, представляет собой генераторный блок индукционного нагрева МИКРОША-3000, укомплектованный плавильным узлом. Мини печь предназначена для плавки цветных металлов и их сплавов в графитовом тигле для исключения реакции взаимодействия между расплавленным металлом и материалом тигля. Графит нейтрален к цветным металлам, в отличие от черных металлов, которые поглощают углерод из материала тигля. МИКРОША-3000 в графитовом тигле позволяет развивать температуру более 1300 град. С. Принцип действия основан на создании вихревых токов в нагреваемой детали, а так как графит ведет себя аналогично металлу, нагреваясь в поле индуктора, это позволяет плавить немагнитные металлы в тигле. Мощность печи, отдаваемая в тигель, зависит от марки графита и толщины теплоизоляции между индуктором и тиглем. Чем толще изоляция, тем меньше нагрев, но и меньше теплопотери. Чем тоньше – тем больше энергии уходит на кипячение воды в трубке индуктора.
Тигель производства г. Челябинск из графита марки ППГ диаметром 50 мм и высотой 80 мм.
Внутренние размеры нашего тигля – диаметр 38 мм, высота 70 мм. Таким образом внутренний объем составляет 79 мл, т.е. см. куб. При плотности 999 пробы золота в 19,3 гр/см. куб. емкость тигля по золоту составляет 1,5 кГ, а по меди – 0,7 кГ. Тигель утеплен материалом из керамического волокна.
Все параметры и устройство генераторного блока описаны в разделе индукционный нагреватель МИКРОША-3000, поэтому нет смысла повторяться.
Печатная плата МИКРОШИ-3000 покрывается, как и на всех наших аппаратах, компаундом «Виксинт-ПК68», защищающим плату от пыли и грязи. На индукторы надет чулок-трубка из керамической жаростойкой нити для изоляции витков между собой и деталью. В случае истирания нитей и короткого замыкания между витками индукционному нагревателю ничего не грозит, однако греть не будет. МИКРОША-3000 имеет защиту и от КЗ и от случайного включения без индуктора, а небольшие габариты индукционной плавильной печи позволяют работать в небольшой ювелирной мастерской.
Комплект поставки:
- индукционный нагреватель (аппарат),

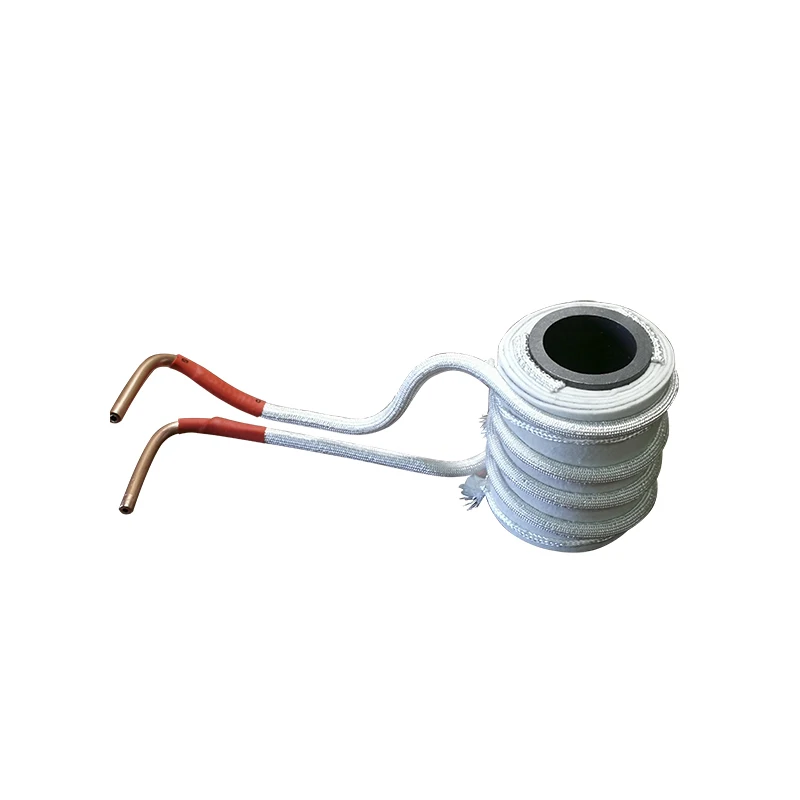

- плавильный узел, состоящий из графитового тигля 50х80мм, индуктора диаметром 70мм и теплоизоляции между тиглем и индуктором,
- паспорт.
Технические характеристики.
МИКРОША-3000
Напряжениеи частота электросети, В/Гц
230/50
Диапазонизменения напряжения электросети, В
170-260
Максимальная потребляемая мощность, ВА
3450
Максимальный потребляемый ток,А
15
Диапазон рабочих частот, кГц
20-50
Напряжение на индукторе с рабочей частотой, В
35
Ток индуктора с рабочей частотой, А
240
Допустимаяиндуктивность индуктора, мкГн
0,4 – 0,8
Процентнагрузки, ПН%
80%
Массааппарата, нетто, кГ
2,3
Масса брутто, в комплекте, кГ
3,0
Габаритные размеры (длина, ширина,высота), мм
170х140х190
Охлаждениеаппарата
Воздушное
Охлаждениеиндуктора
Водяное
Расходохлаждающей жидкости, не менее
0,2 м3/час
Давлениеводы, МПа
0,2-0,6
Типохлаждающей жидкости
Вода, допускает-сяиспользование не агрессивных антифризов
Температура эксплуатации, град. С
-10 +40
ПЛАВИЛЬНЫЙ УЗЕЛ
Материал тигля
Графит
Внутренний объем тигля, мЛ
79
Емкость тигля по золоту 999, кГ
1,5
Емкость тигля по меди, кГ
0,7
Размеры тигля с индуктором (диам.,выс.), см
Ф=9, Н=9
Масса, кГ
0,41
Отзывы покупателей
Страна: RU Ships From: Russian Federation Доставка: MyMall: Курьером в города 07.11.2021

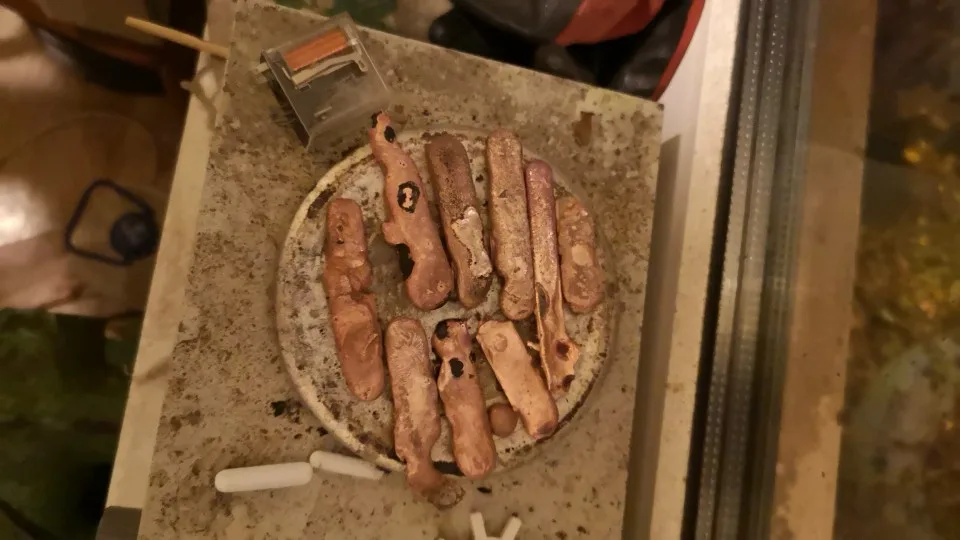

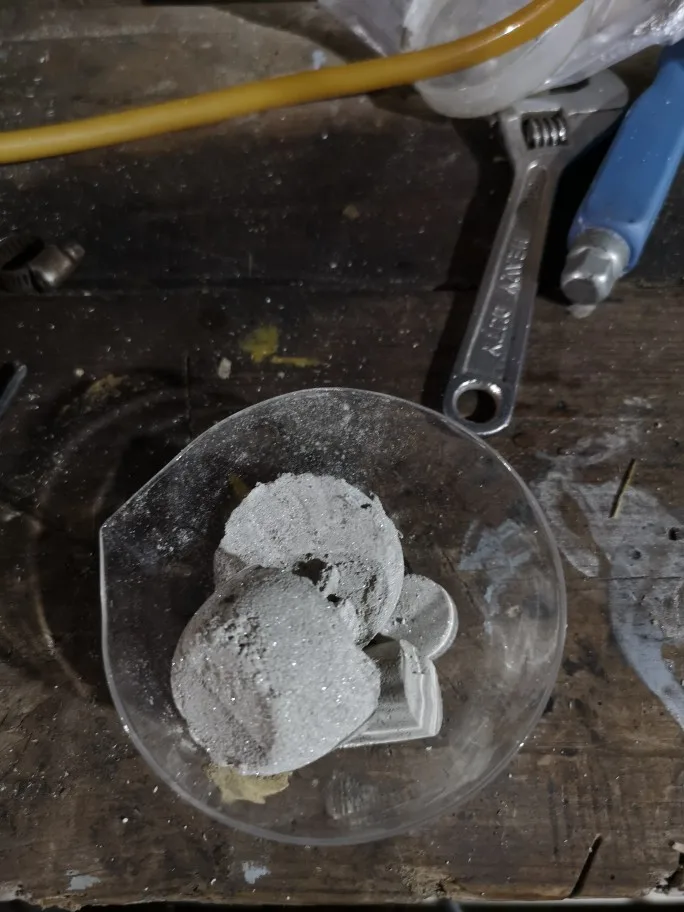

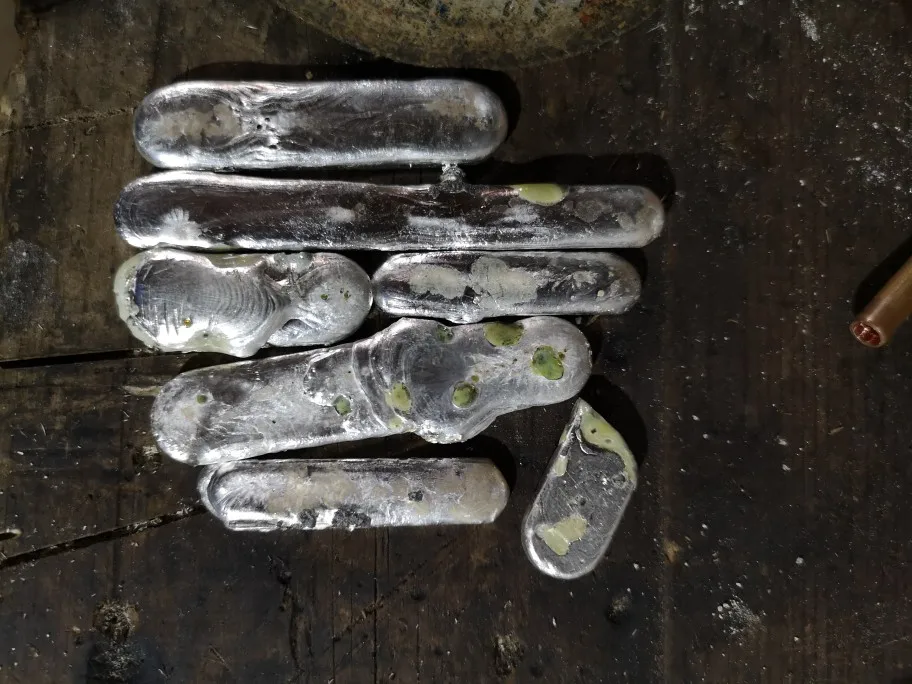

Агонь печушка, для ювелирки или штучного литья самый лучший вариант. Я задолбался менять проволку в резистивных печах поэтому ещё смотрел в сторону катайских игрушек на ZVS - драйвер, но наткнулся чисто случайно на компанию "НЭ". Я очень доволен. Сначала расплавил серебро, потом медь. следом пошёл и палладий - туговато но палладиевую чернь в королек сплавляет. Единственное мне понятно. мощь заявленная 3000, а жрет она из розетки максимум 1.5 КВт. Может это из за индуктора?
