Marantz-MA-9S2 с сервоусилителем постоянного тока
Описание товара:
Все детали и компоненты этого продукта являются оригинальными продуктами, неприхотливыми и чистыми по качеству; Использование высококачественных оригинальных деталей не только гарантирует безопасность и качество, но и имеет длительный срок службы, И что более важно, это сильная гарантия того, что Фактическая производительность может достичь целей дизайна. Стремление к первоклассному качеству-наша последовательная цель.
Информация о продукте:
1. Используйте оригинальный NJW0281/NJW0302 и 2SA1930/2SC5171.
2. Сопротивление использует пятикольцевые металлические резисторы, а основная цепь использует пятикольцевые Металлические пленочные резисторы с точностью ± 1%, чтобы обеспечить хорошее соотношение сигнал/шум.
3. PCB принимает 1,6 мм толстые двухсторонние доски, 2,0 унций медной толщины, и полный процесс тонирования для обеспечения хорошей проходящей производительности больших и малых токов. Первоклассное качество печатной платы.
4. Схема подключения всей печатной платы является довольно строгой и разумной, и вся проводка PCB использует метод точечного заземления. Плата усилителя мощности стабильна и надежна, с большой выходной мощностью; Красивый и круглый звук и открытое звуковое поле. Он имеет сильный трехмерный эффект, стабильный и мощный низкий уровень частоты, отличное соотношение сигнал/шум, широкий динамический диапазон; Четкие детали, отличный переходный отклик, И может свободно воспроизводить все виды музыки. Он имеет очень хорошую производительность в домашней звуковой среде.
Описание параметра:
1. Размер печатной платы: 83x167мм
2. Напряжение источника питания: DC двойной 30-50 в, рекомендуется +/-45 В, трансформатор двойной 32 в после выпрямления +-45 в
3. Выходная мощность: 250 Вт (общее гармоническое искажение THD + N<0.1%), измеряется при нагрузке постоянного тока +-50 в, 4 Ом;
Отладка:
Отрегулируйте VR1 (1K точное Регулируемое сопротивление) так, чтобы ток покоя был около 100 мА, и VR1 является статическим против часовой стрелки
Ток увеличивается, и по часовой стрелке уменьшается!

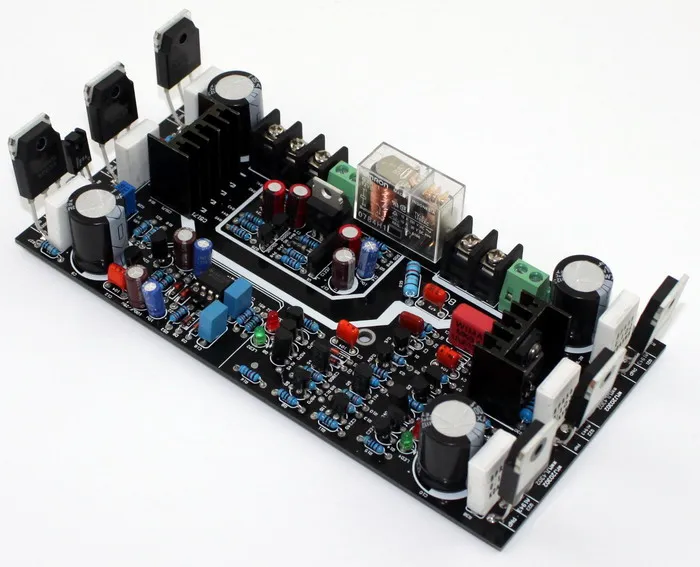

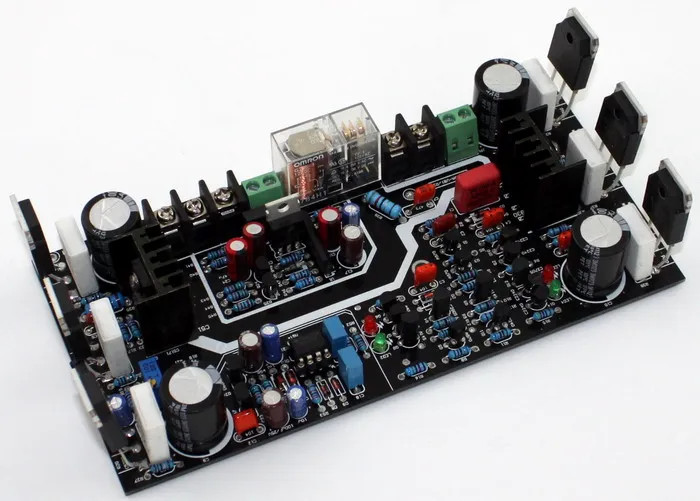

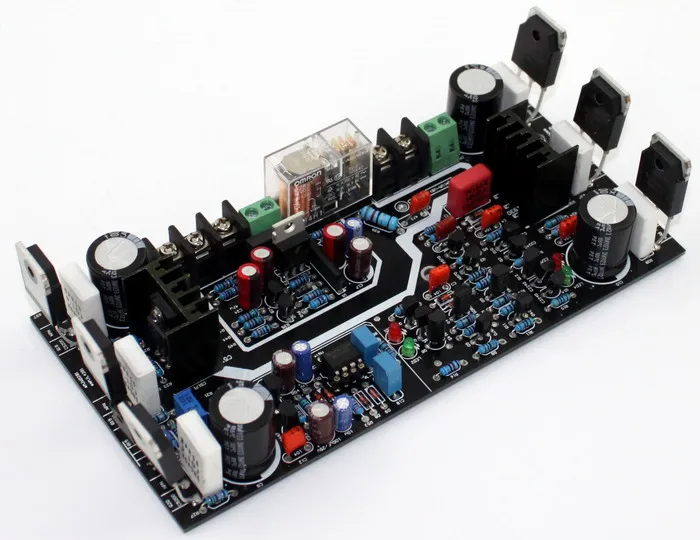

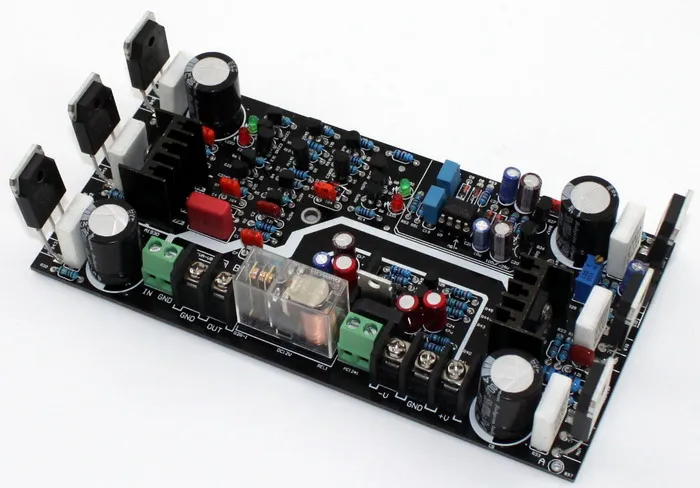

Обратите внимание, что это полуфабрикаты, как показано на рисунке.
