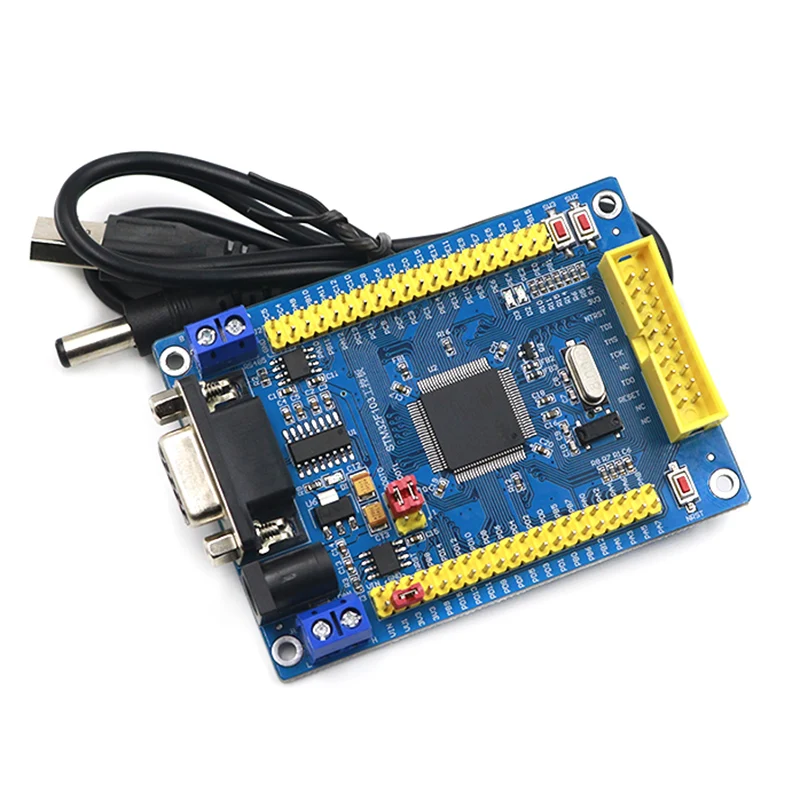

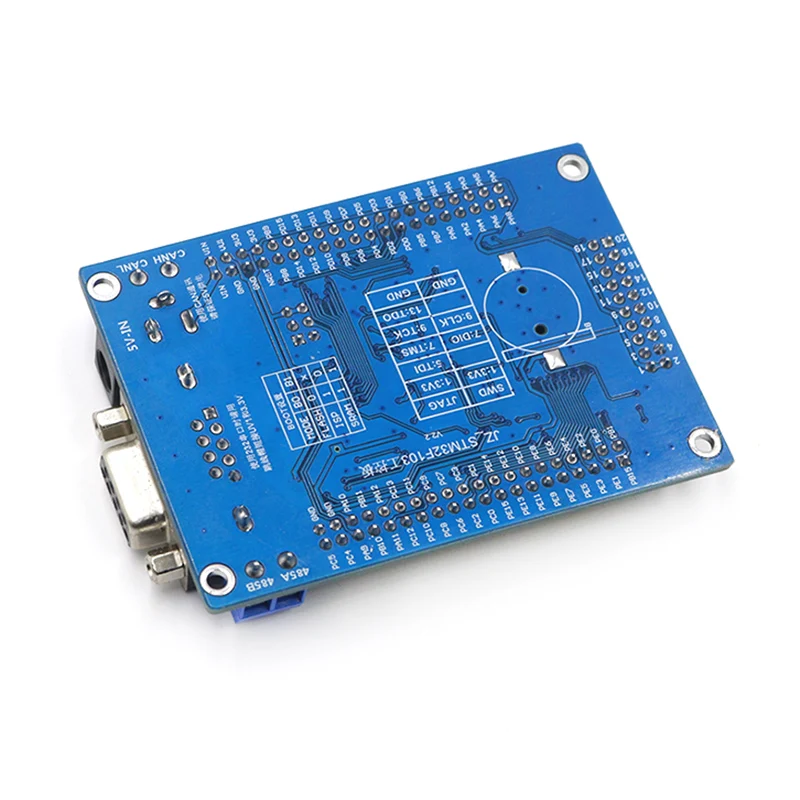

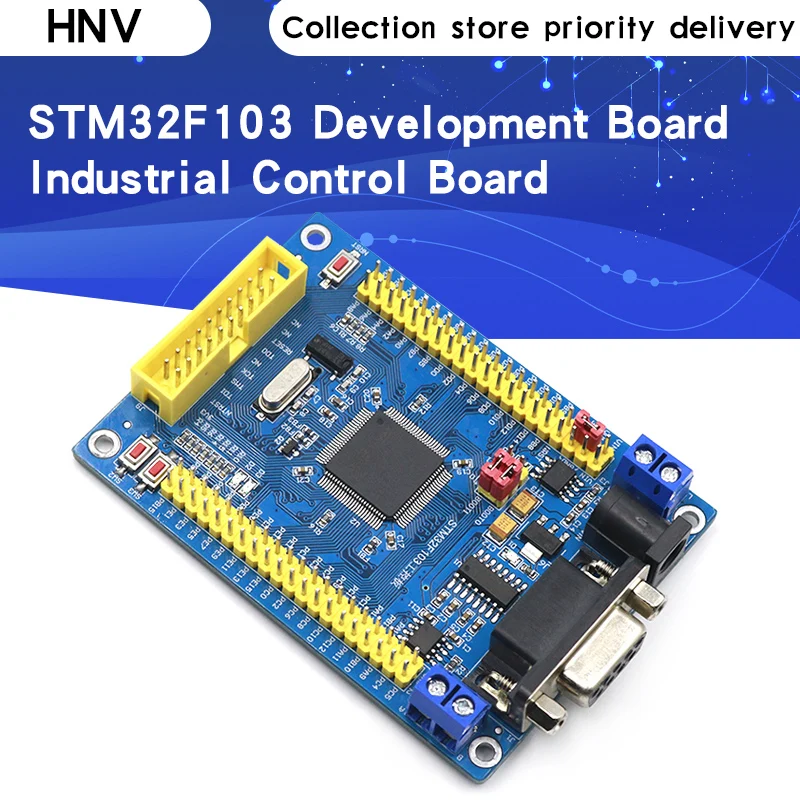

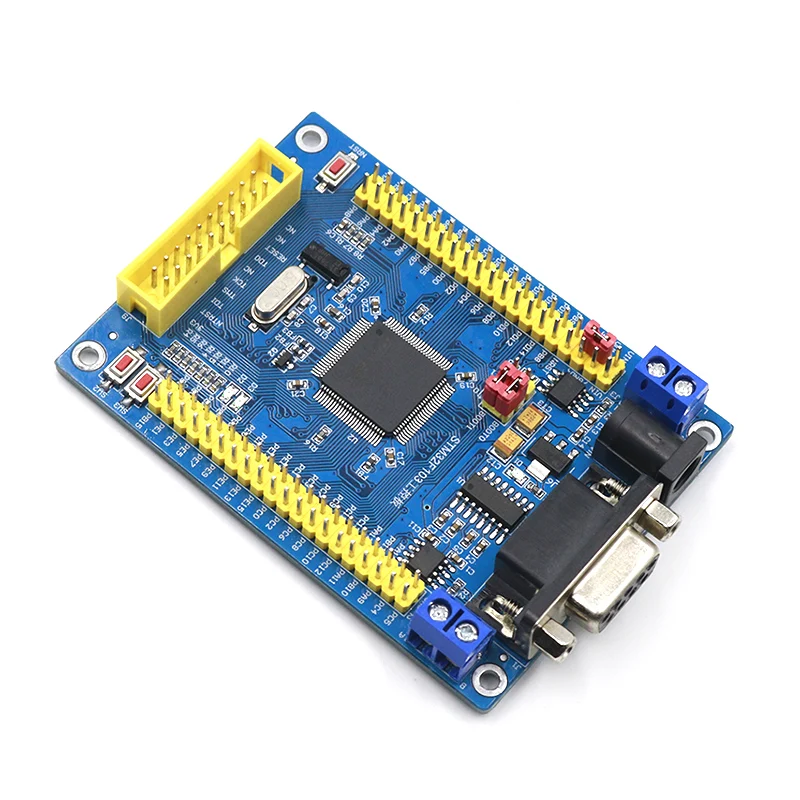

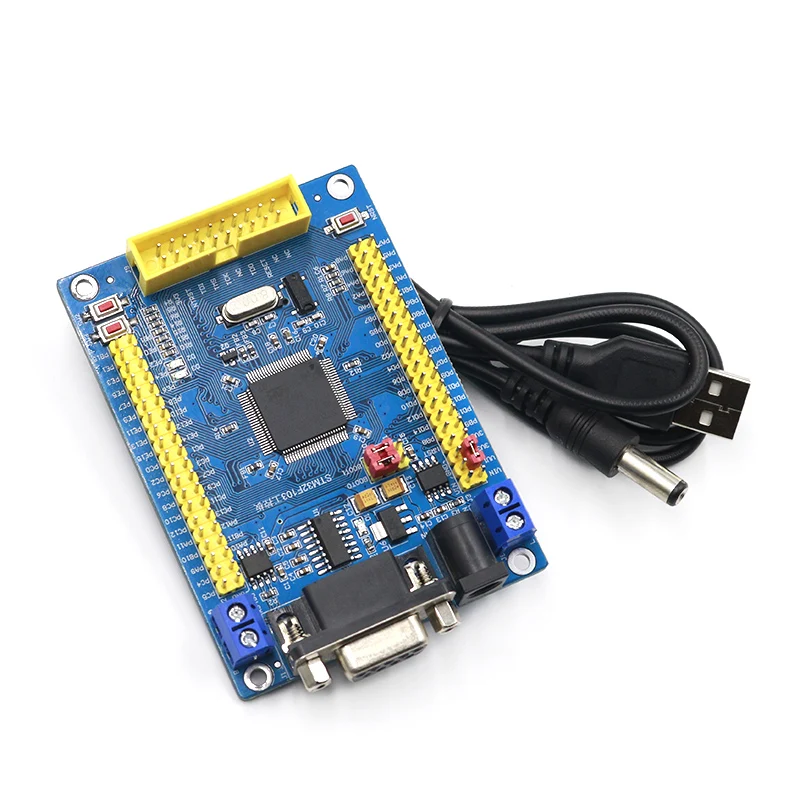

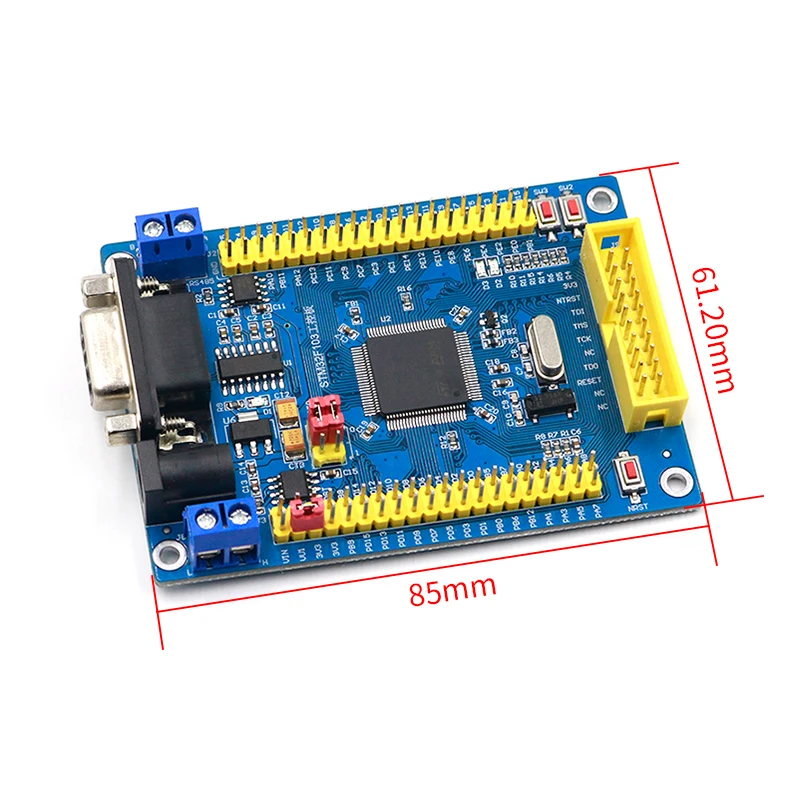

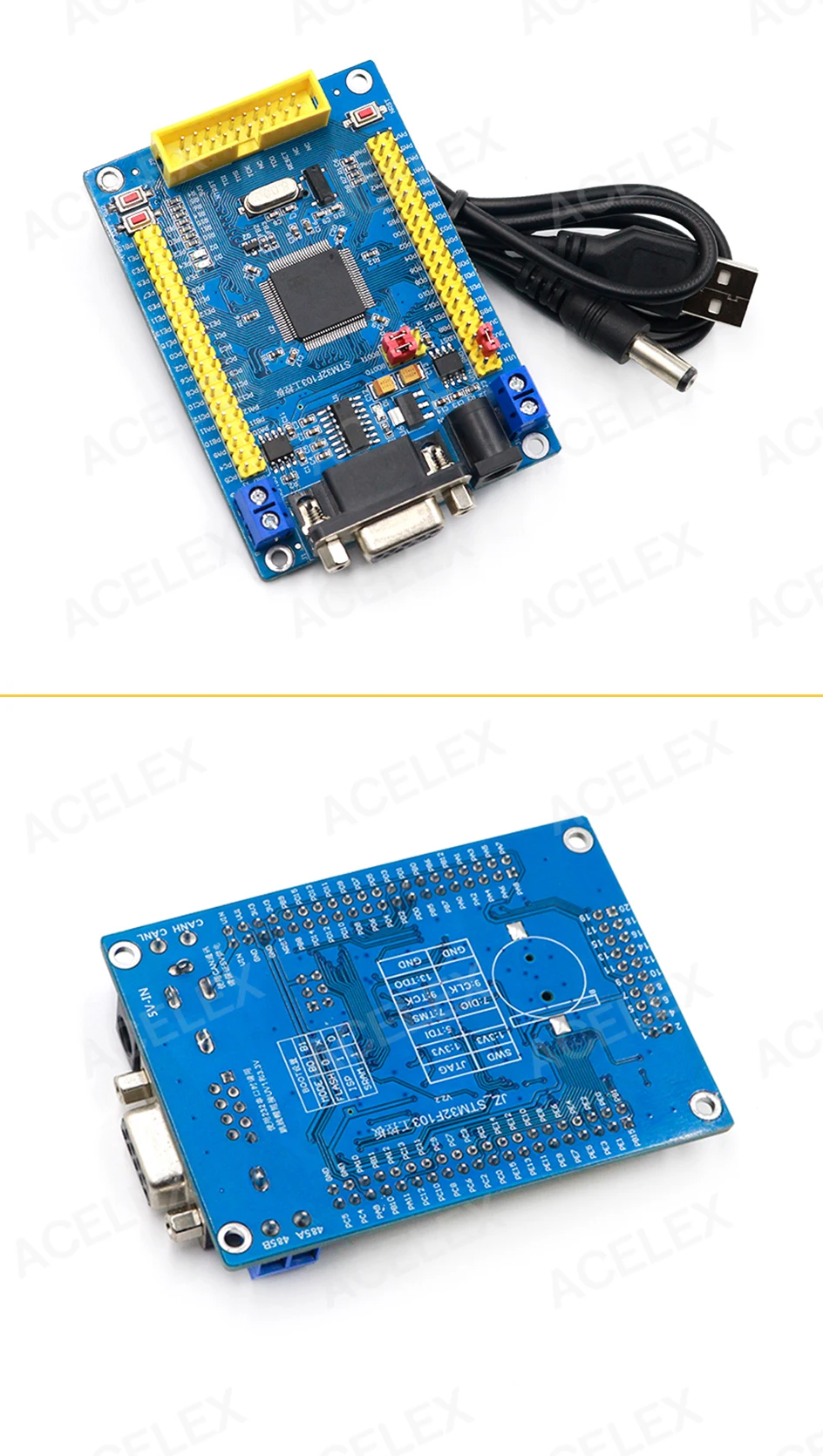

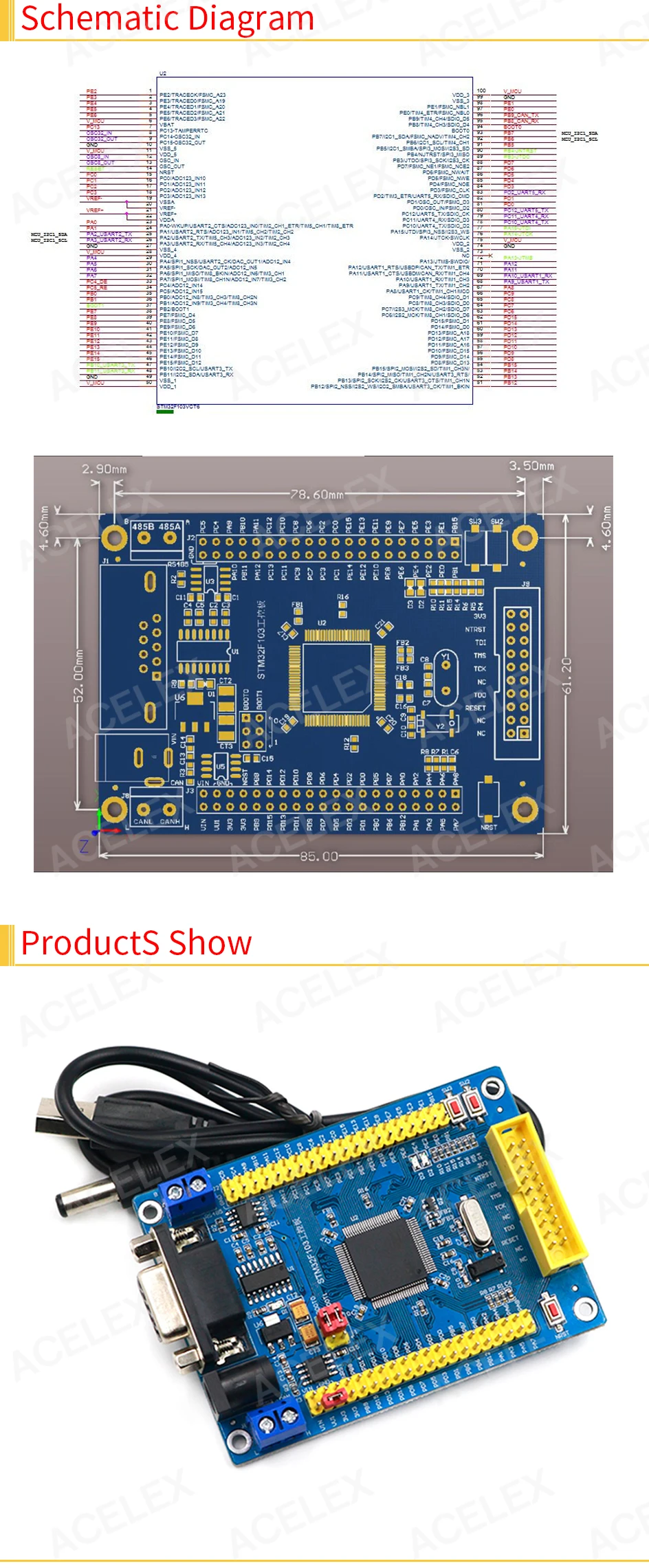

Макетная плата STM32 CAN RS485 STM32F103VET6, минимальная система, обучение ARM MCU

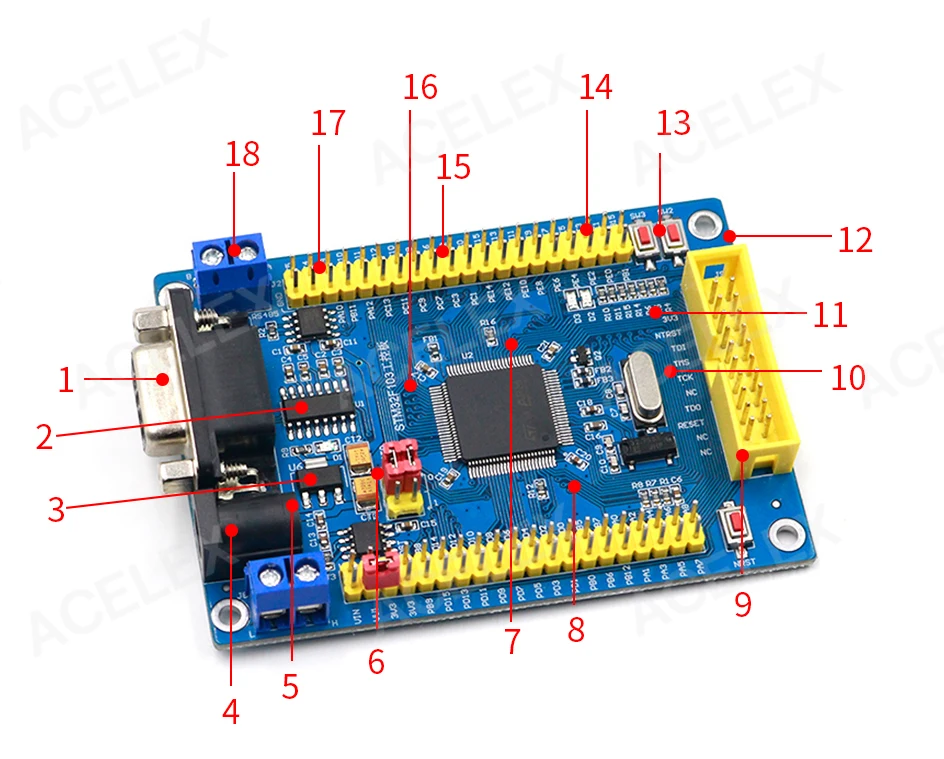

Серийный номер

Описание функции

1

Серийный порт, DB9 female

2

SO3232EEN чип

3

AMS1117-3.3V, чип питания

4

5 в вход питания, с использованием DC2.1 * 5,5 стандартного женского входного диапазона 5 В

5

CAN Интерфейс H/L , led JTA1050, плата перевозчика была оборудована сопротивлением 120

6

Чип CAN, JTA1050

7

Основной чип управления; STM32F103VET6. LQFP100 посылка

8

GPIO экспорт

9

Кнопка сброса

10

32,768 Гц кристаллический осциллятор

11

8 МГц crvstal осциллятор

12

JTAG, разработан в соответствии со стандартным дизайном порта JLINK

13

SW2,SW3, функциональные клавиши

14

Индикатор D2, D3

15

GPIO экспорт

16

Параметры настройки загрузки

17

Чип MAX485

18

Экспорт свинца RS485
