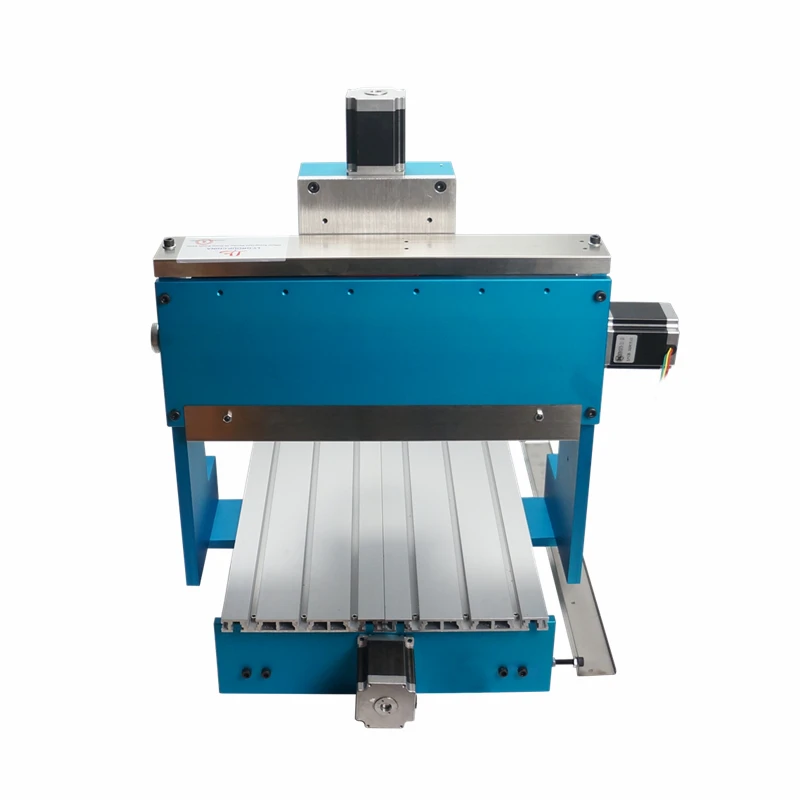

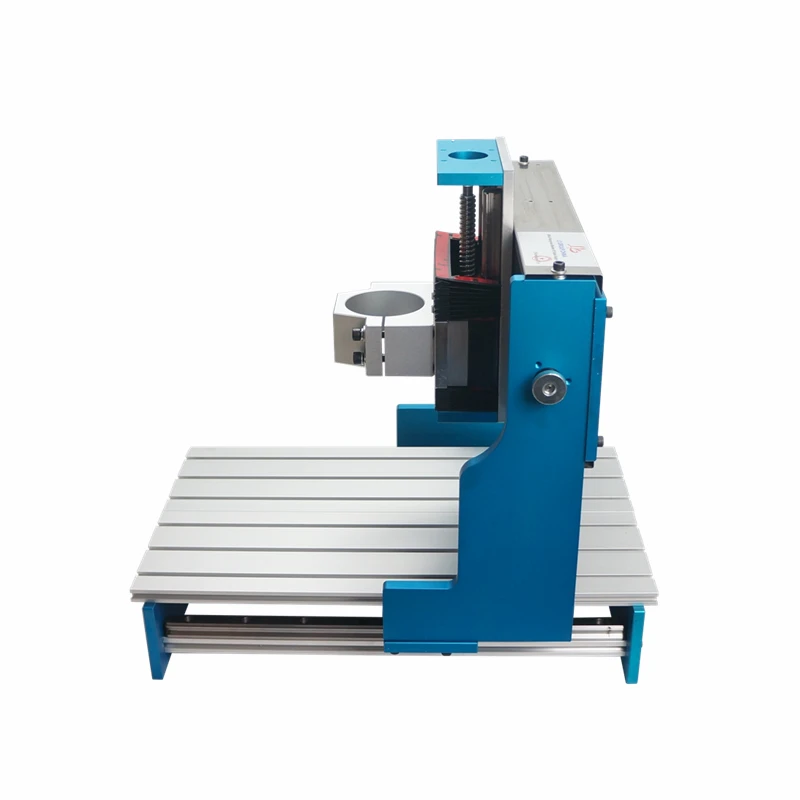

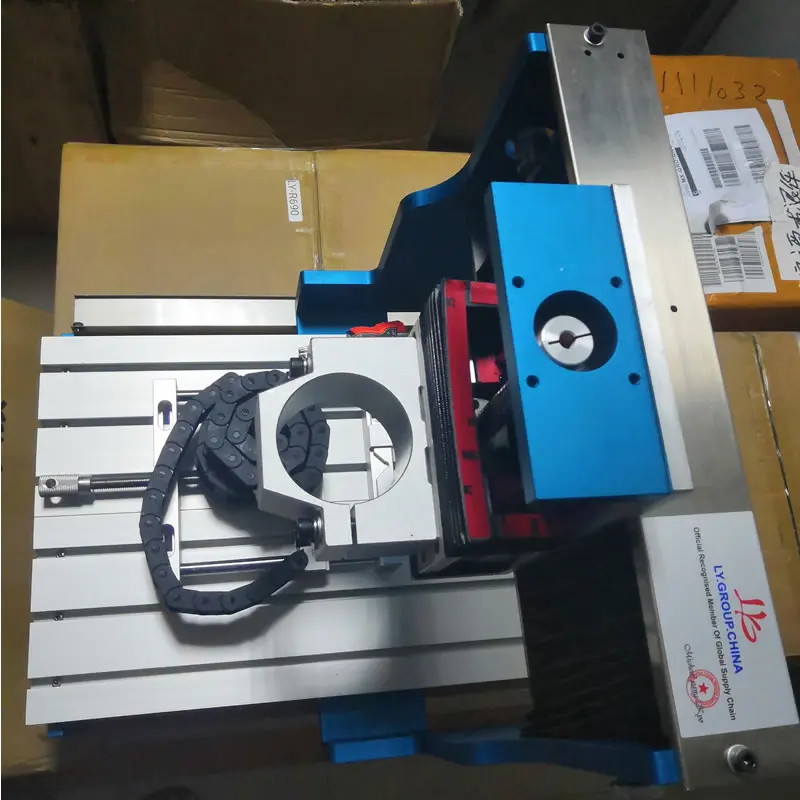

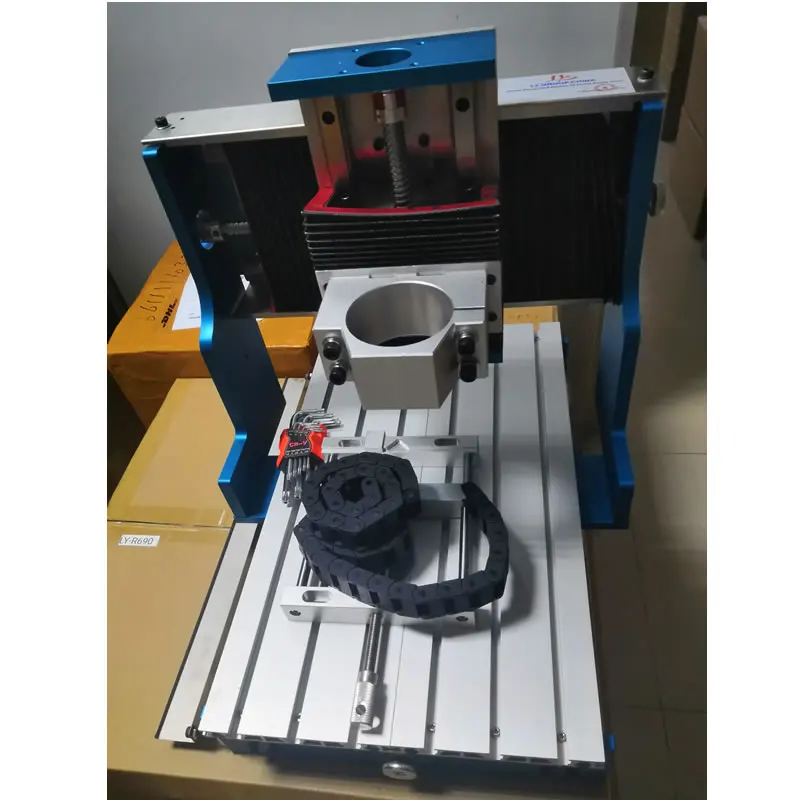

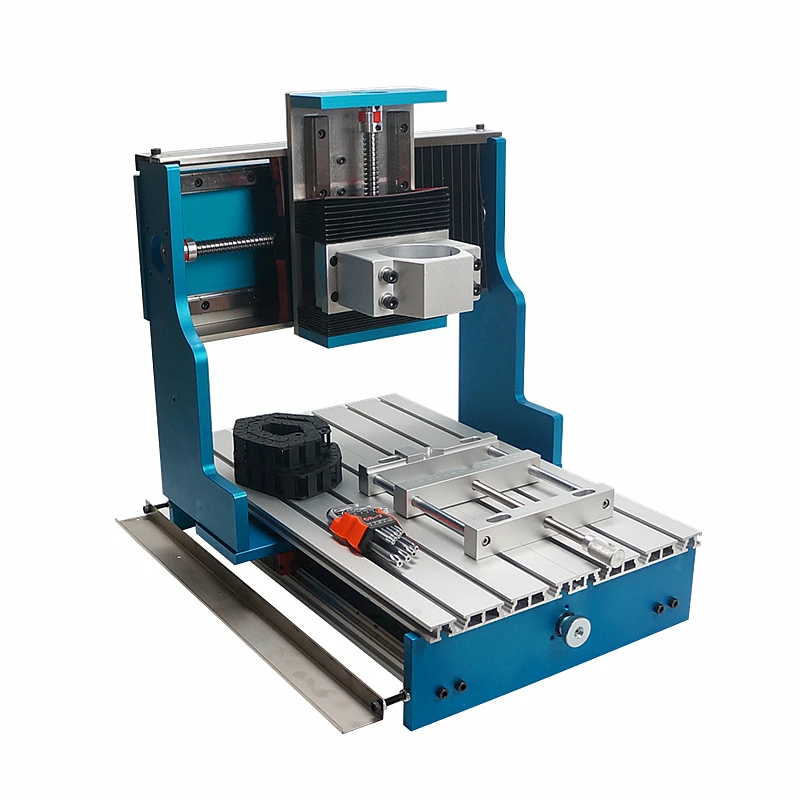

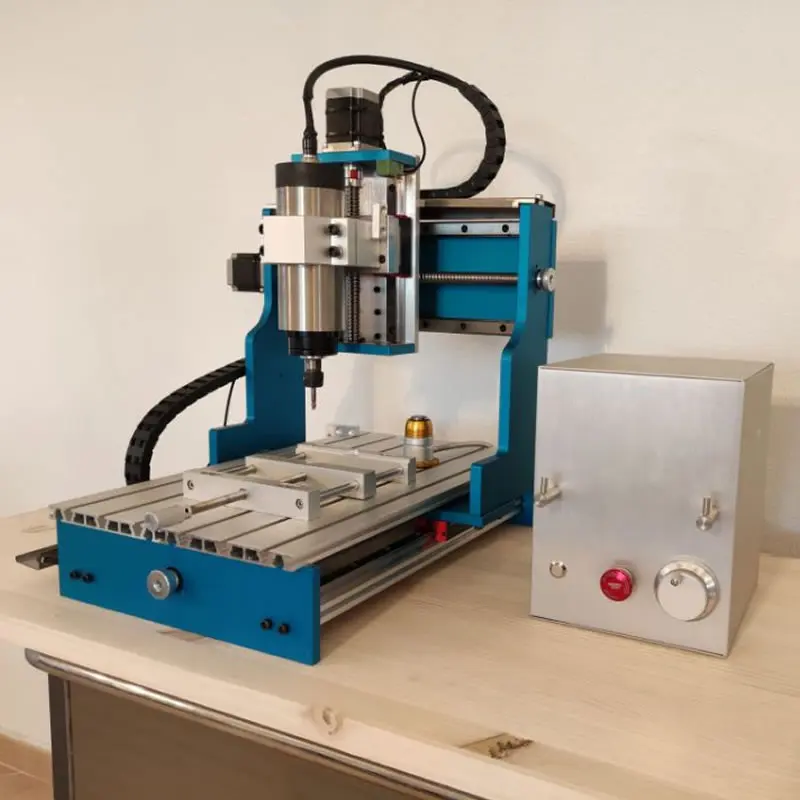

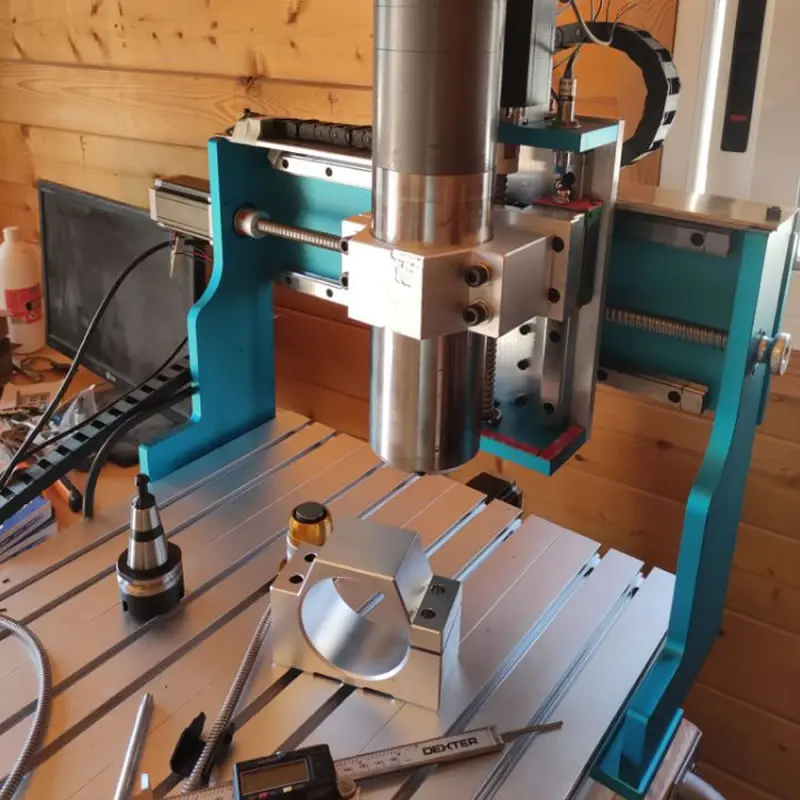

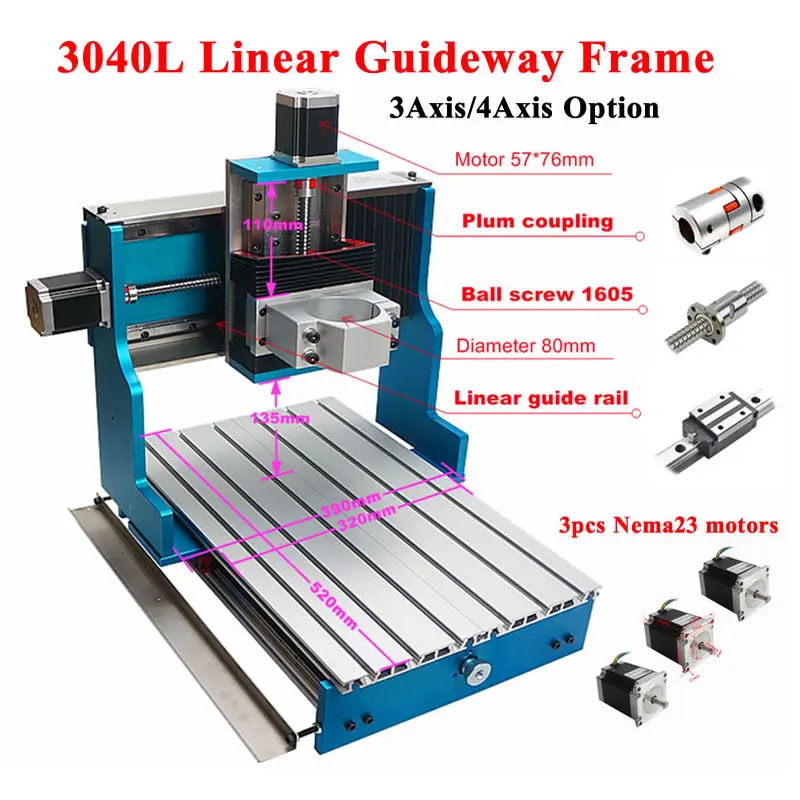

DIY мини ЧПУ рамка 4 оси 3040L линейный направляющий для ЧПУ гравировальный сверлильный фрезерный станок металлический гравер деревообрабатывающий фрезерный станок токарный станок

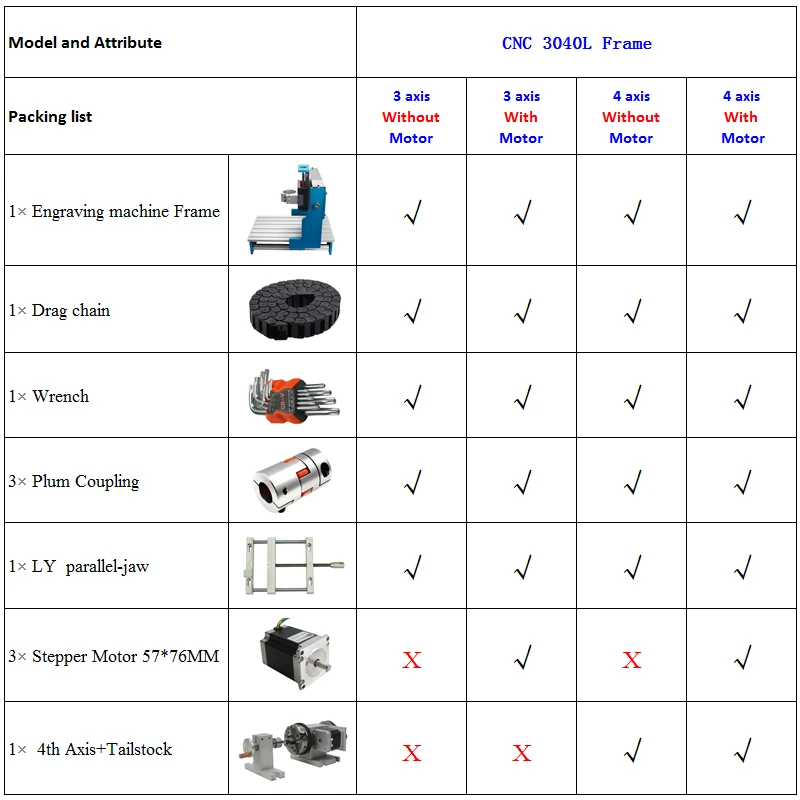

Модель

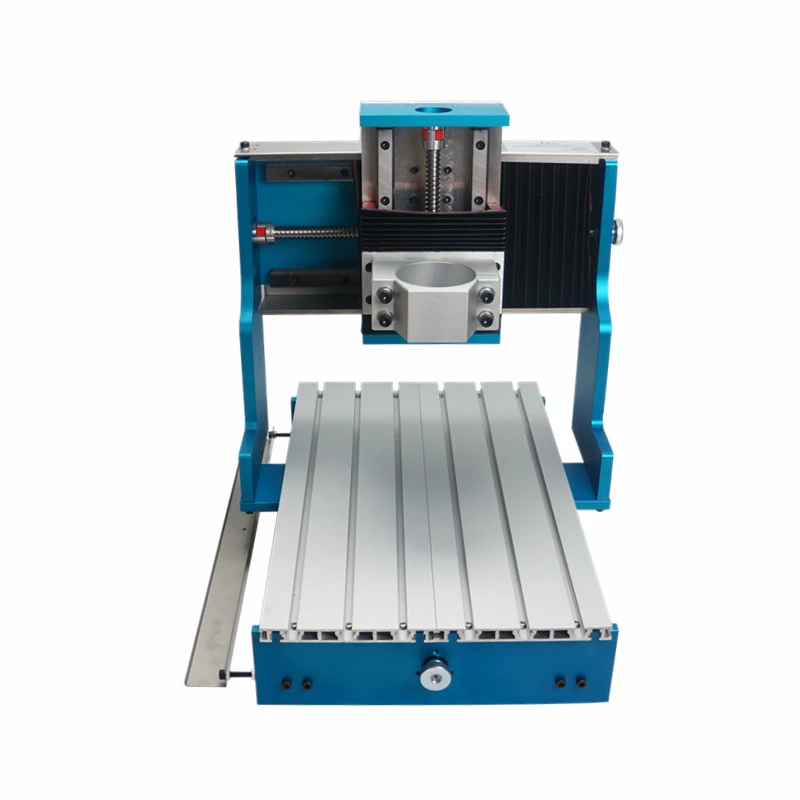

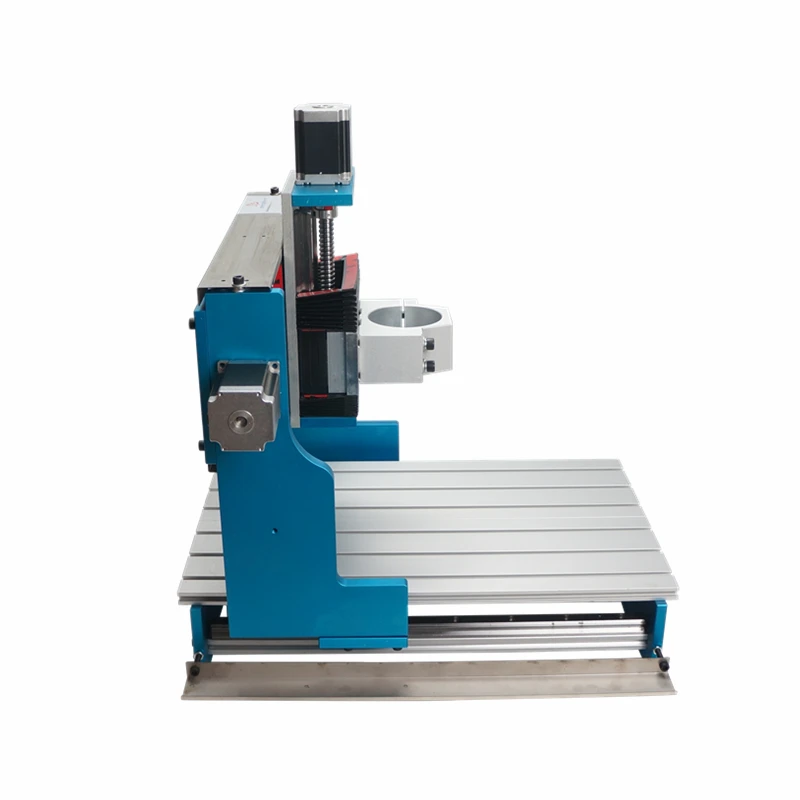

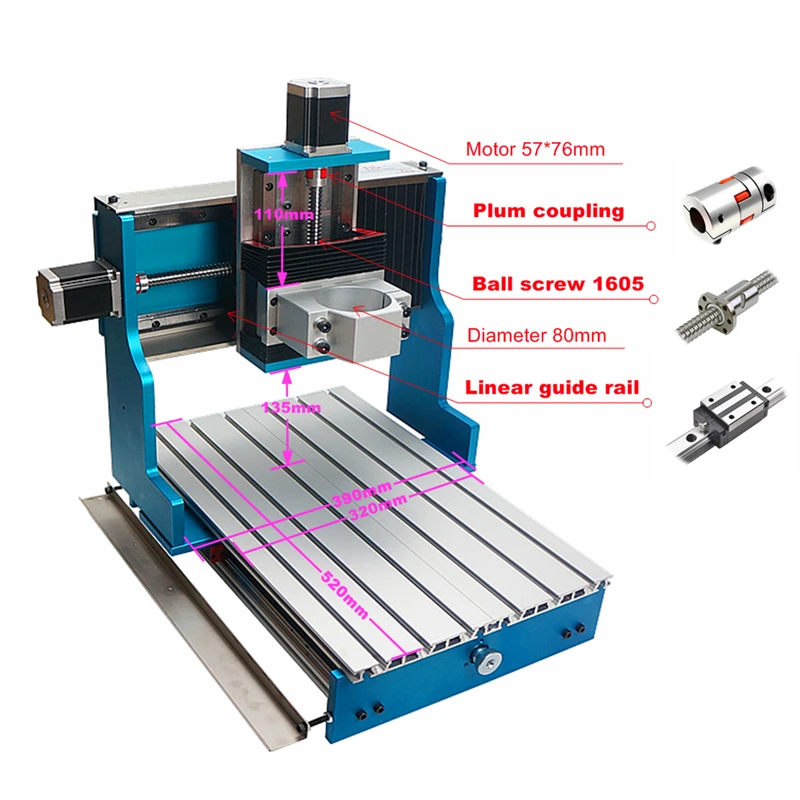

Рама с ЧПУ 3040L

Атрибут

3 оси без

Двигатель

3 оси с мотором

4 оси без двигателя

4 оси с мотором

Ось

3 оси

3 оси

4 оси

4 оси

Есть мотор?

Нет

Да

Нет

Да

Есть 4 оси?

Нет

Нет

Да

Да

Вес

30

34

33

37

Материал стойки:

Жесткий алюминиевый сплав 6061 и 6063(Уникальные и специальные профили прессования прессформы, пусть поддельные гномы.)

Материал стола:

320*520 мм (20 мм стол из алюминиевого сплава)

Площадь Гравировки:

260*380*110 мм

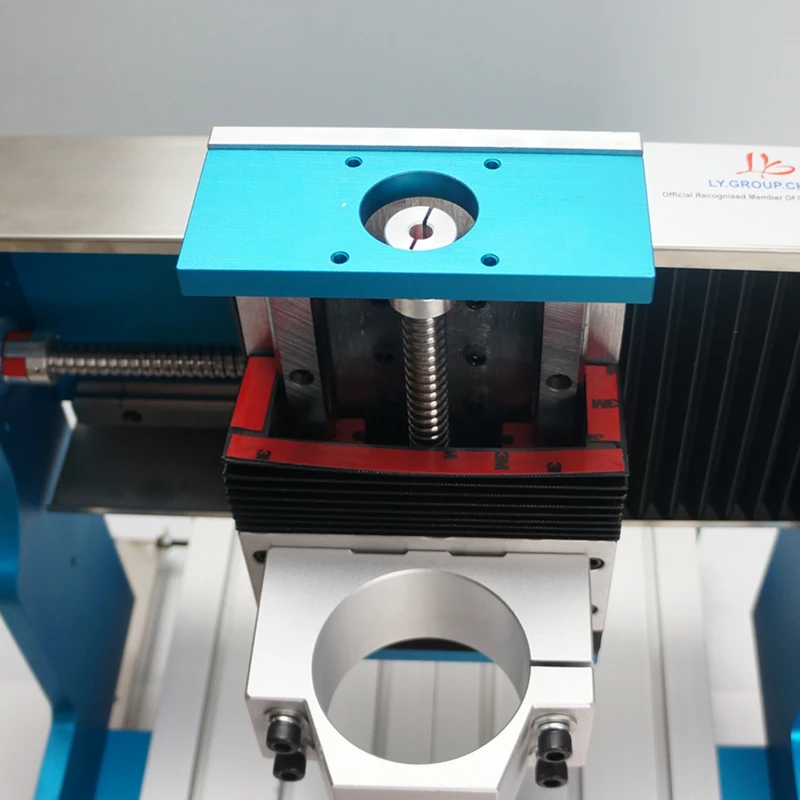

Ход оси Z:

110 мм, глубина гравировки зависит от длины края инструмента

Допустимая толщина материала:

≤ 135 мм

Тип рельса:

Рельсовая дорожка квадратной линии, Трёхосная 20 мм квадратная проволока,

Высокая точность, высокая прочность, верхняя конфигурация.

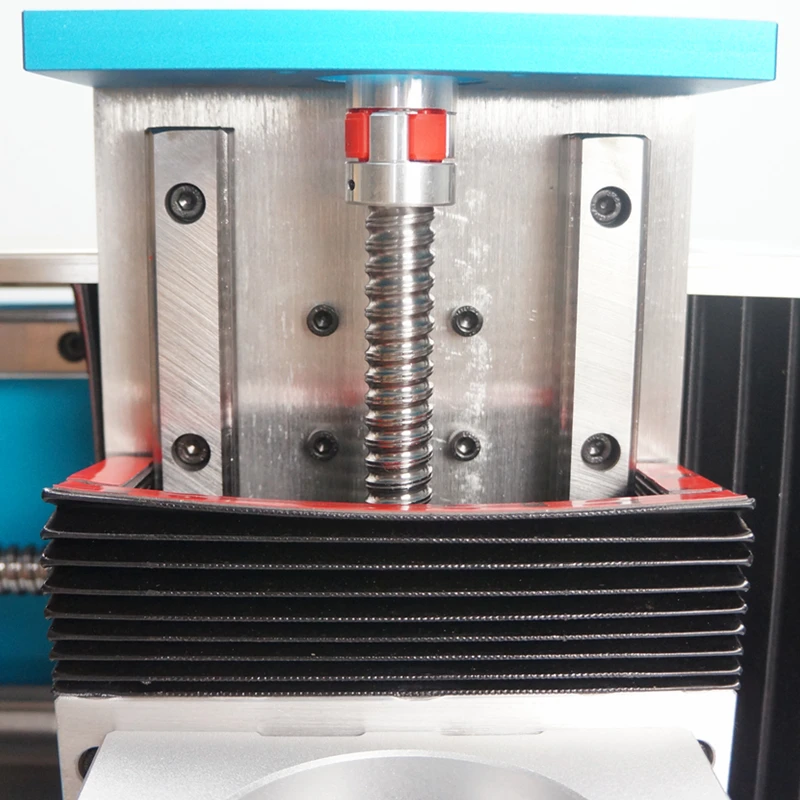

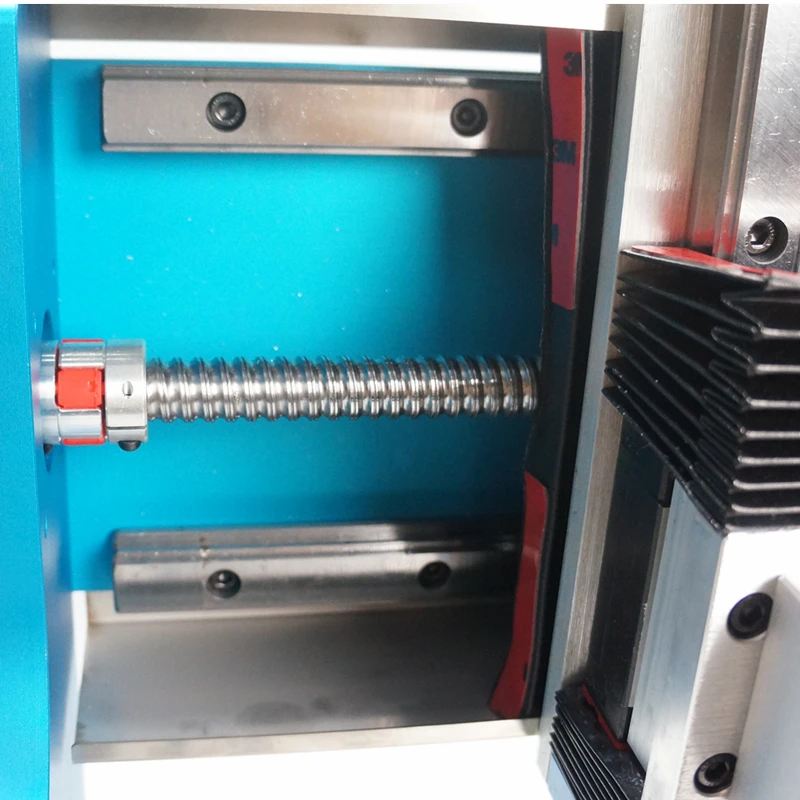

Тип винта:

Шариковый винт 1605

Диаметр шпинделя двигателя:

80 мм

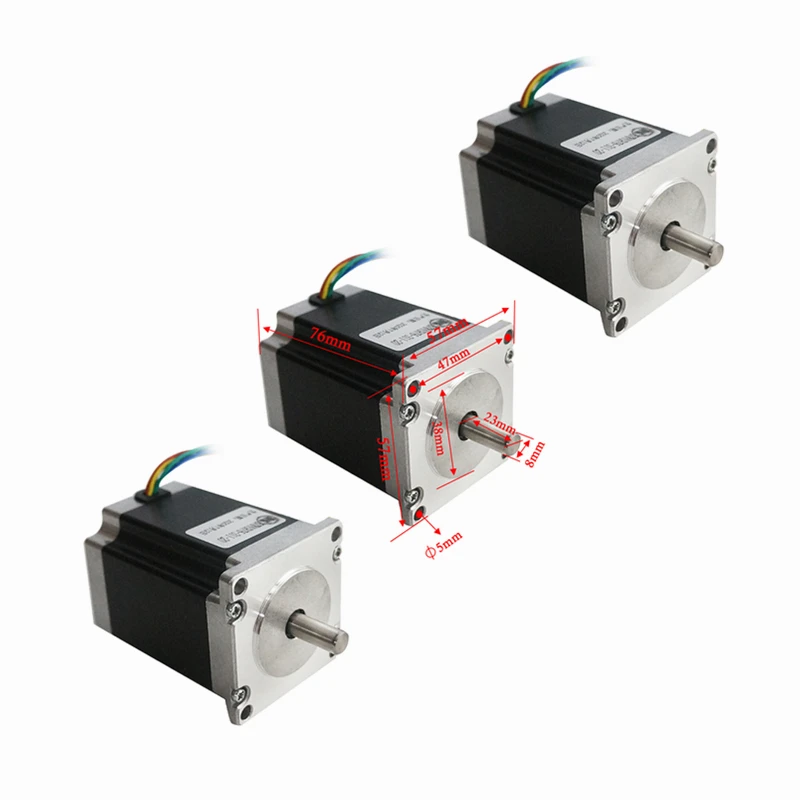

Двигатель

Nema 23 (57*76 мм)

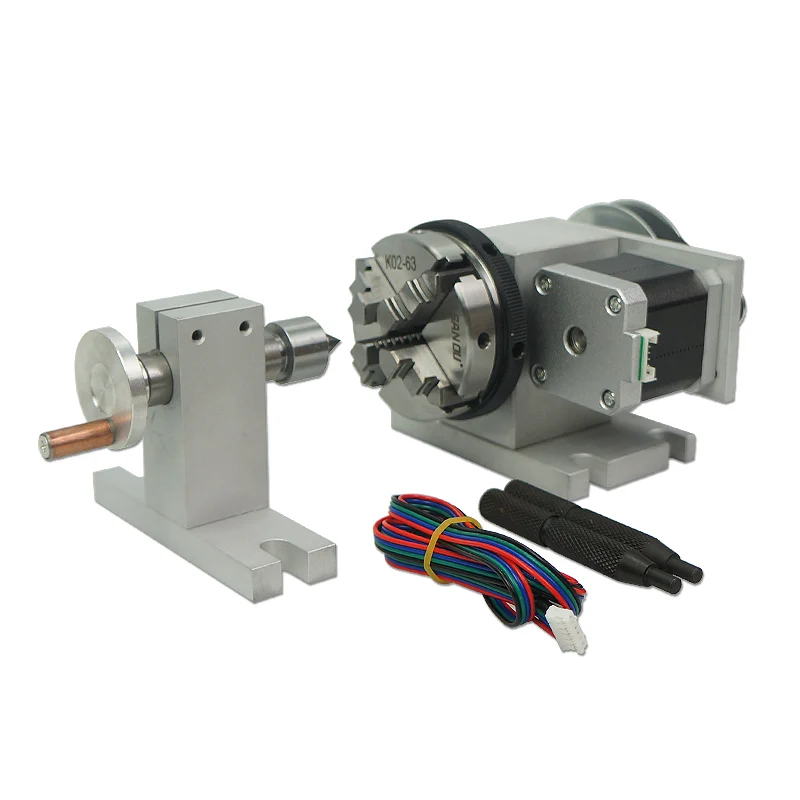

Ось вращения (4-я ось)

Описание:

Патрон: 65 мм 4-кулачковый патрон

Высота центра: 54 мм

Коэффициент снижения скорости: 4:1

Шаговый двигатель: двухфазный 42 шаговый двигатель
