ИК инфракрасный модуль датчика температуры модуль термометра IIC 614V3BAA 614V3DCC 614V3DCI 615V3DAG GY-906
GY модуль

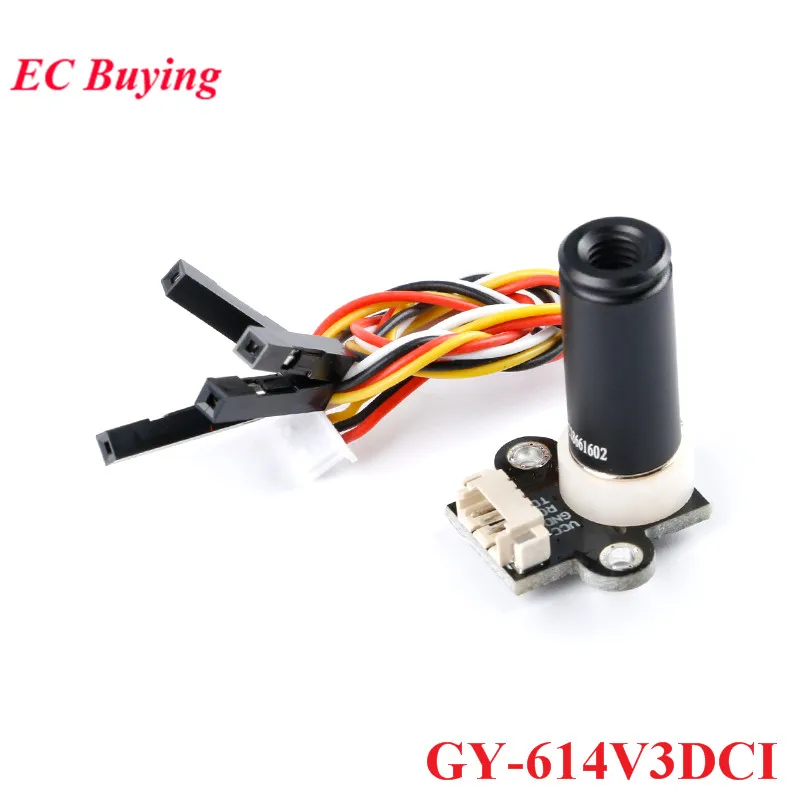

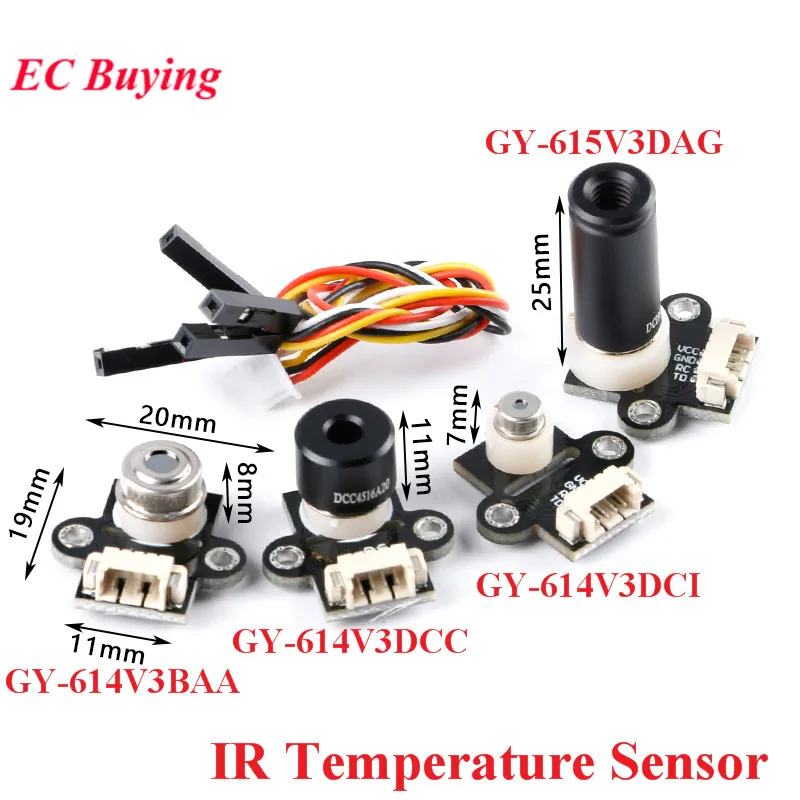

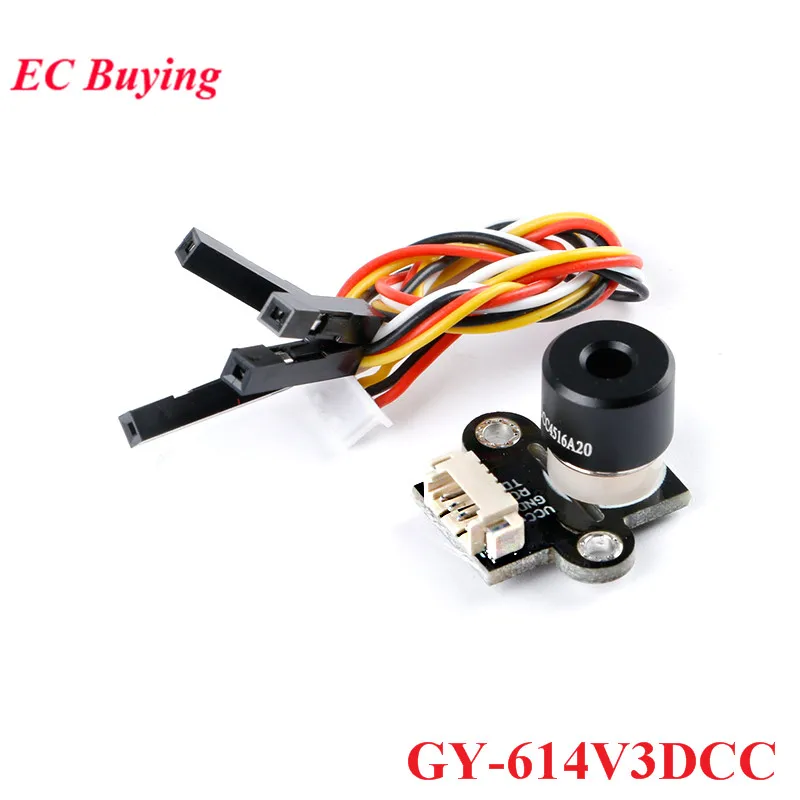

Цветовая классификация: 614BAA, 614DCC, 614DCI, 615DAG (GY-614V3BAA, GY-614V3DCC, GY-614V3DCI, GY-615V3DAG)
Новая версия модуля инфракрасного датчика температуры, последовательный порт, выход интерфейса I2C
GY-614V3 модуль датчика температуры

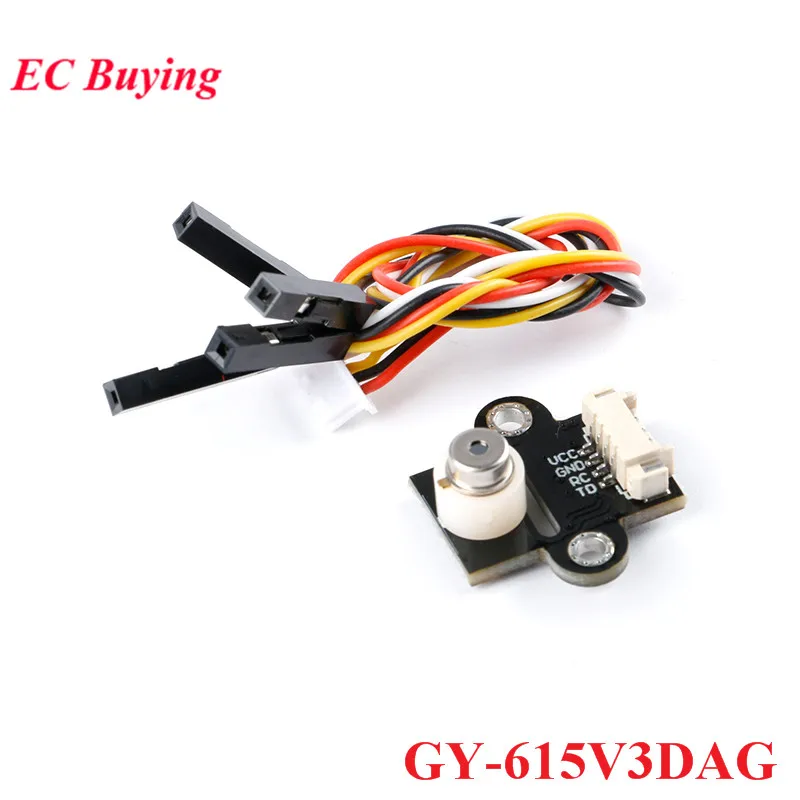

GY-615V3 модуль датчика температуры
MCU I2C, Серийный порт: для arduino, stm32, 51
USB к TTL можно подключить напрямую
Температура прямого выхода для преобразования температуры тела (только для справки)
Напряжение источника питания: 3-5 В
Ток источника питания: 7 мА
Проводка:
Красный -- VCC
Черный -- GND
Желтый -- RC (Серийный порт UART TTL-RX/IC2--SCL)
Белый-TD (Серийный порт UART TTL-TX/IC2--SCL)

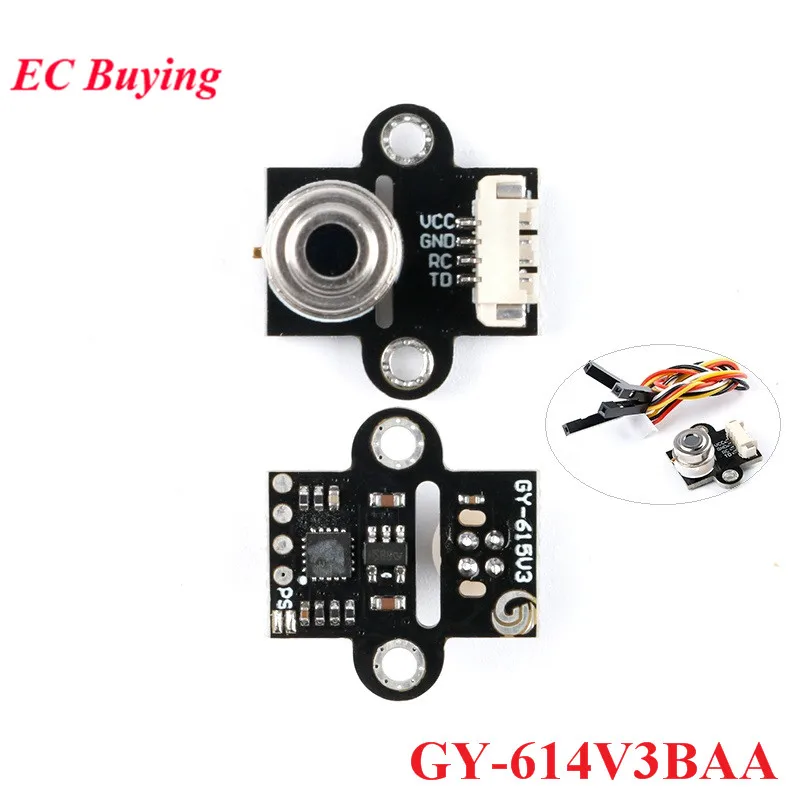

Модуль по умолчанию относится к режиму UART последовательного порта и автоматически выводит данные. Когда точка припоя ps на печатной плате спаяна, она находится в режиме I2C.
